طريقة إضافة نقاط الرفع المساحي إلى Civil 3D خطوة بخطوة [2026]

تُعد طريقة إضافة نقاط الرفع المساحي إلى Civil 3D من أولى الخطوات التي تحدد جودة نموذج الموقع بالكامل. فالخطأ في ترتيب Easting وNorthing، أو في وحدة القياس، أو في مرجع الإحداثيات، أو حتى في كود وصف نقطة واحدة قد ينتقل لاحقاً إلى سطح Existing Ground، ثم إلى المحاور والمقاطع والكميات وأعمال التصميم.

ولهذا لا ينبغي التعامل مع استيراد النقاط باعتباره مجرد اختيار ملف CSV والضغط على Import. في المشاريع الهندسية الاحترافية، تمر البيانات بسلسلة واضحة تبدأ بفحص ملف الرفع الخام، ثم تحديد تنسيق النقاط ونظام الإحداثيات، واستيرادها كـ COGO Points، وتنظيمها داخل Point Groups، والتحقق منها مقابل نقاط التحكم، ثم استخدام البيانات الصحيحة فقط في إنشاء سطح TIN Surface.

يشرح هذا الدليل العملية كاملة خطوة بخطوة، مع توضيح الأخطاء التي يمكن أن تؤدي إلى سطح غير صحيح رغم أن عملية الاستيراد نفسها تمت من دون ظهور أي رسالة خطأ.

عند العمل على مشروع طريق في Autodesk Civil 3D قد يبدو إنشاء المقاطع العرضية مهمة بسيطة: تحدد المحور، تنشئ بعض الخطوط العرضية، ثم تُظهر القطاعات. لكن في المشاريع الفعلية، فإن جودة Sample Lines تؤثر مباشرة في دقة المقاطع العرضية، ومراجعة المناسيب، وحدود الحفر والردم، وحساب كميات الأعمال الترابية وطبقات الرصف.

وتُعد القطاعات العرضية (Cross Sections) الركيزة الأساسية في مشاريع هندسة الطرق والبنية التحتية داخل بيئة Autodesk Civil 3D؛ إذ إنها تمثل الإسقاط الرأسي الدقيق الذي يربط بين تضاريس الأرض الطبيعية القائمة، والمسار التصميمي المقترح. لا تقتصر أهمية هذه القطاعات على مجرد الرسم التوضيحي، بل تمتد لتكون المرجع الحسابي الأول لاستخراج كميات الحفر والردم (Earthwork Quantities)، ومطابقة المناسيب، والتأكد من استيفاء الميول الجانبية ومعايير الصرف السطحي وتفادي أي تعارضات بنيوية مع المرافق القائمة قبل النزول إلى موقع التنفيذ.

تعرف على كيفية إنشاء Sample Lines في Civil 3D وحساب المقاطع والكميات

وتعرف على كيفية إنشاء قطاعات عرضية في Civil 3D وحساب الكميات باحترافية وتصدير اللوحات التنفيذية

ما المقصود بنقاط الرفع المساحي في Civil 3D؟

نقاط الرفع المساحي هي تمثيل رقمي للمواقع والمناسيب والعناصر التي تم قياسها ميدانياً باستخدام أجهزة مثل Total Station أو أجهزة GNSS/GPS أو أجهزة التسوية أو أنظمة المسح الأخرى.

في Autodesk Civil 3D لا يتم التعامل مع هذه البيانات كنقاط AutoCAD عادية فقط، وإنما يمكن إدخالها كعناصر ذكية تسمى COGO Points، وهي اختصار لـ Coordinate Geometry Points. تحمل كل نقطة خصائص يمكن استخدامها في العرض والتصفية والحسابات وإنشاء السطوح وإعداد التقارير.

تتكون النقطة المساحية عادة من عدة حقول، أهمها:

• Point Number: رقم النقطة.
• Easting: الإحداثي الشرقي X.
• Northing: الإحداثي الشمالي Y.
• Elevation: المنسوب Z.
• Raw Description: الوصف القادم من جهاز المساحة أو فريق الرفع.

مثال على نقطة مساحية:

1001,345678.250,2789456.180,112.640,EP

في هذا المثال يمثل 1001 رقم النقطة، و345678.250 الإحداثي الشرقي، و2789456.180 الإحداثي الشمالي، و112.640 المنسوب، بينما يشير الكود EP عادة إلى Edge of Pavement.

قد يستخدم فريق المساحة أكواداً أخرى مثل:

• CL: Centerline.
• EP: Edge of Pavement.
• MH: Manhole.
• CB: Catch Basin.
• TOE: Toe of Slope.
• TOP: Top of Slope.
• BLDG: Building.
• TREE: Tree.
• GRD أو EG: Existing Ground.

هذه الأوصاف ليست مجرد معلومات إضافية. يمكن استخدامها لاحقاً لإنشاء Point Groups وتشغيل Description Keys وفصل نقاط الأرض الطبيعية عن الخدمات والمباني والعناصر التي لا يجب إدخالها في سطح Existing Ground.

لماذا تحدث أخطاء خطيرة عند استيراد النقاط؟

لا يستطيع Civil 3D معرفة معنى الأعمدة من تلقاء نفسه. إذا كان الملف مرتباً بالشكل:

Point, Easting, Northing, Elevation, Description

ولكن تم اختيار تنسيق:

Point, Northing, Easting, Elevation, Description

فسوف يقرأ البرنامج البيانات وفق التنسيق الذي تم اختياره، وقد تظهر جميع النقاط في مكان خاطئ من دون أن يعتبر Civil 3D العملية خطأ برمجياً.

لهذا فإن أهم قاعدة قبل الاستيراد هي:

لا تختَر Point File Format بناءً على اسم الملف أو الامتداد؛ اختَر التنسيق بناءً على ترتيب البيانات الحقيقي داخل الملف.

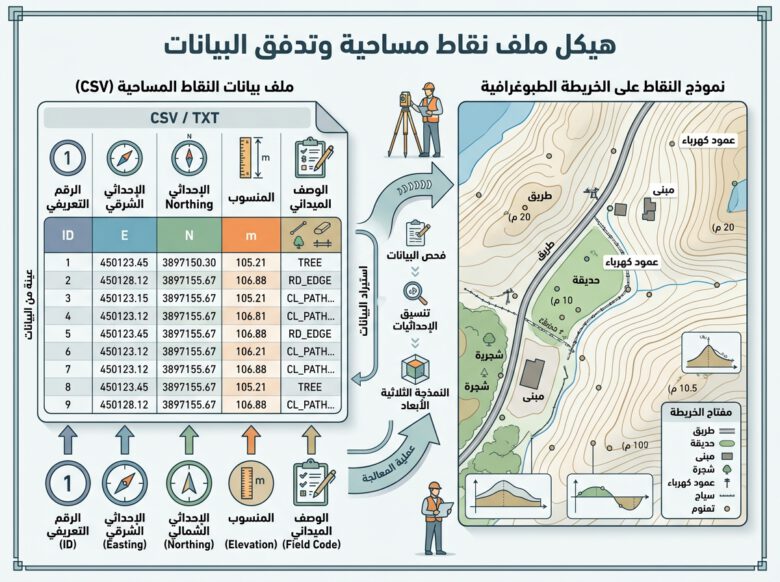

قبل البدء: تجهيز ملف نقاط الرفع بصورة صحيحة

جودة نموذج Civil 3D تبدأ من ملف المساحة نفسه. من أفضل ممارسات إدارة البيانات الاحتفاظ بنسختين على الأقل من كل رفع:

• Raw Survey File: نسخة أصلية غير معدلة قادمة من فريق المساحة أو الجهاز.
• Processed Import File: نسخة يتم تنظيفها وتجهيزها للاستيراد إلى Civil 3D.

لا يُنصح بتعديل الملف الأصلي مباشرة، لأنك قد تحتاج إليه لاحقاً للتحقق من نقطة أو مقارنة إصدار جديد من الرفع أو معرفة مصدر تغير أحد المناسيب.

أشكال ملفات النقاط المستخدمة في Civil 3D

يتم استيراد بيانات النقاط عادة من ملفات نصية مثل TXT وCSV وغيرها من الملفات النصية المفصولة بفواصل أو مسافات. إذا كانت البيانات موجودة في Excel، فمن الأفضل تجهيز الأعمدة هناك ثم تصديرها إلى CSV أو TXT قبل الاستيراد.

إذا كانت الأوصاف تحتوي أحرفاً عربية، فيُفضّل مراجعة الترميز عند حفظ الملف حتى لا تتحول الأوصاف إلى رموز غير مفهومة.

مثال على ملف PENZD

لنفترض أن ملف النقاط يحتوي:

1001,345678.250,2789456.180,112.640,EP
1002,345681.920,2789458.470,112.580,EP
1003,345690.110,2789463.250,112.910,TREE
1004,345700.700,2789468.900,113.120,CL

ترتيب البيانات هنا هو:

P = Point Number
E = Easting
N = Northing
Z = Elevation
D = Description

وبالتالي يكون التنسيق المناسب:

PENZD – Comma Delimited

أما إذا كانت البيانات بالترتيب Point Number ثم Northing ثم Easting ثم Elevation ثم Description، فيجب اختيار PNEZD.

جدول سريع لأهم Point File Formats

قائمة فحص قبل Import Points

• افتح الملف وتحقق بصرياً من أول 5 إلى 10 نقاط.
• حدد ترتيب Easting وNorthing بدقة.
• تحقق من وحدة الإحداثيات والمناسيب.
• تأكد من أن أرقام النقاط ليست مكررة بدون سبب.
• احذف Header Row إذا كان التنسيق المستخدم لا يتعامل معه.
• تأكد من عدم وجود صفوف فارغة أو رموز غريبة.
• راجع الفاصل المستخدم: Comma أو Space أو Tab.
• تأكد من الفاصل العشري المستخدم في الأرقام.
• راجع أدنى وأعلى Elevation لمعرفة ما إذا كانت القيم منطقية.
• حدد نقطة تحكم واحدة على الأقل للمقارنة بعد الاستيراد.
• تحقق من Datum ونظام الإسقاط وVertical Datum المستخدم في المسح.

ضبط الوحدات ونظام الإحداثيات قبل استيراد النقاط

هذه من أكثر المراحل التي يتم تجاهلها رغم أنها قد تكون أهم من عملية Import نفسها. ظهور النقاط داخل الرسم لا يعني أن موقعها الجغرافي صحيح.

أولاً: التأكد من وحدات المشروع

ابدأ من Template متوافق مع المشروع، مثل Metric عند استخدام المتر أو Imperial عند العمل بوحدات القدم.

1. اكتب UNITS في Command Line.
2. راجع Insertion Scale.
3. افتح Toolspace.
4. انتقل إلى Settings.
5. انقر بزر الفأرة الأيمن على اسم الرسم.
6. اختر Edit Drawing Settings.
7. افتح تبويب Units and Zone.
8. راجع الوحدات ونظام الإحداثيات.

لا تعتمد على UNITS وحده، لأن إعدادات Civil 3D الخاصة بالرسم يجب مراجعتها أيضاً.

كيف تكتشف خطأ Meter/Feet بسرعة؟

قارن مسافة معلومة بين نقطتين في ملف المساحة مع المسافة نفسها داخل Civil 3D. إذا ظهر اختلاف بنسبة قريبة من:

3.28084

أو:

0.3048

فهذا مؤشر قوي على وجود خلط بين المتر والقدم.

ثانياً: التحقق من Coordinate System

من Edit Drawing Settings → Units and Zone اختر Coordinate System المناسب إذا كانت بيانات المشروع مرتبطة بنظام إحداثيات معروف.

لكن توجد نقطة هندسية بالغة الأهمية:

تعيين Coordinate Zone للرسم لا يعني أن أي إحداثيات محلية Local Grid ستتحول تلقائياً وبصورة صحيحة إلى UTM.

إذا كانت بيانات المساحة مبنية على Site Grid محلي، فيجب الحصول على معلومات التحويل من فريق المساحة، مثل:

• نقاط التحكم Control Points.
• Datum.
• Projection.
• Grid Rotation.
• Scale Factor إن وجد.
• Translation Values.
• Vertical Datum أو Benchmark المستخدم للمناسيب.

يمكن لـ Civil 3D تنفيذ تحويلات عند توفر تعريف صحيح لأنظمة المصدر والهدف وإعدادات التحويل، لكن لا ينبغي افتراض أن اختيار UTM من Drawing Settings وحده يحل شبكة محلية غير معرفة.

طريقة إضافة نقاط الرفع المساحي إلى Civil 3D خطوة بخطوة

الخطوة 1: فتح Toolspace

إذا لم تكن نافذة Toolspace ظاهرة، اكتب:

TOOLSPACE

ثم انتقل إلى تبويب Prospector.

الخطوة 2: الوصول إلى Points

داخل Prospector قم بتوسيع اسم الرسم، ثم ابحث عن Points.

انقر بزر الفأرة الأيمن على Points واختر:

Import Points

ويفضل عدم استخدام COPY/PASTE أو إنشاء AutoCAD Points كبديل عن COGO Points، لأنك ستفقد الكثير من إمكانات Civil 3D الخاصة بالتصنيف والعرض وإدارة البيانات.

الخطوة 3: اختيار Point File Format

من Format اختر الصيغة المطابقة للملف، مثل:

PENZD (comma delimited)

راجع دائماً معنى الأحرف بدل حفظ الاسم فقط.

إذا لم تجد صيغة تناسب ملفك، يمكنك إنشاء تنسيق مخصص من:

Toolspace → Settings → Point → Point File Formats

وهو حل أفضل بكثير من إعادة ترتيب الأعمدة يدوياً في كل مرة، خصوصاً إذا كنت تستلم الملفات باستمرار من الفريق المساحي نفسه.

الخطوة 4: تحديد ملف النقاط

اختر ملف CSV أو TXT المطلوب.

في المشاريع الكبيرة يفضل عدم وضع جميع حملات الرفع في ملف واحد. استخدم أسماء واضحة، مثل:

AREA-A_TOPO_2026-09-24.csv
ROAD-01_SURVEY_2026-09-24.csv
UTILITIES_ZONE-B_2026-09-24.csv

يسهل ذلك معرفة مصدر النقاط عند إجراء مراجعة لاحقاً.

الخطوة 5: إضافة النقاط إلى Point Group

يمكن إضافة النقاط المستوردة إلى مجموعة نقاط مخصصة بدلاً من الاعتماد فقط على _All Points.

على سبيل المثال:

Topo_Raw
Topo_Existing_Ground
Utilities_Survey
Road_Features
Control_Points

وجود مجموعات واضحة منذ البداية يقلل احتمالية استخدام نقاط خاطئة عند إنشاء السطح.

الخطوة 6: تنفيذ عملية الاستيراد

اضغط OK وانتظر اكتمال Import.

بعد ذلك لا تبدأ التصميم مباشرة. نفذ أولاً مجموعة اختبارات للتأكد من صحة البيانات.

ما الذي يجب فحصه مباشرة بعد Import Points؟

1. استخدام Zoom Extents

اكتب:

Z
E

أو استخدم Zoom Extents.

إذا اختفى المشروع وأصبحت النقاط موزعة على مساحة ضخمة بشكل غير منطقي، فقد توجد نقطة شاذة أو خطأ في الإحداثيات.

2. مقارنة عدد النقاط

إذا كان ملف المساحة يحتوي 4,250 نقطة، فيجب معرفة سبب ظهور عدد مختلف بعد الاستيراد.

قد يكون السبب:

• أرقام نقاط مكررة.
• أسطر غير صالحة.
• بيانات ناقصة.
• اختيار تنسيق غير صحيح.
• سياسة التعامل مع Duplicate Point Numbers.

3. فحص Minimum وMaximum Elevation

لنفترض أن متوسط مناسيب الموقع يقع بين 112 و125 متراً، لكنك وجدت نقطة بمنسوب 1,240 متر. لا يجب حذفها مباشرة؛ أولاً افحص:

• Raw Description.
• ملف المساحة الأصلي.
• رقم النقطة.
• موقعها.
• الصور أو Field Notes إن وجدت.

قد تكون النقطة خطأ إدخال، وقد تكون ببساطة نقطة ذات قيمة مختلفة مرتبطة بعنصر غير أرضي.

4. مقارنة Control Points

هذه من أقوى طرق التحقق الهندسي.

إذا كانت نقطة التحكم المعتمدة:

E = 345000.000
N = 2789000.000
Z = 110.000

وأصبحت بعد الاستيراد:

E = 345000.012
N = 2788999.991
Z = 110.008

فإن الفروق هي:

ΔE = +0.012 m
ΔN = -0.009 m
ΔZ = +0.008 m

ويمكن حساب الفرق الأفقي من:

Horizontal Difference = √[(ΔE)² + (ΔN)²]

وفي المثال:

Horizontal Difference = 0.015 m = 15 mm

بعد ذلك تتم مقارنة النتيجة بـ Survey Tolerance المعتمد للمشروع ونوع العمل. لا توجد قيمة قبول واحدة تصلح لكل المشاريع؛ أعمال التحكم المساحي الدقيقة تختلف عن الرفع الطبوغرافي العام.

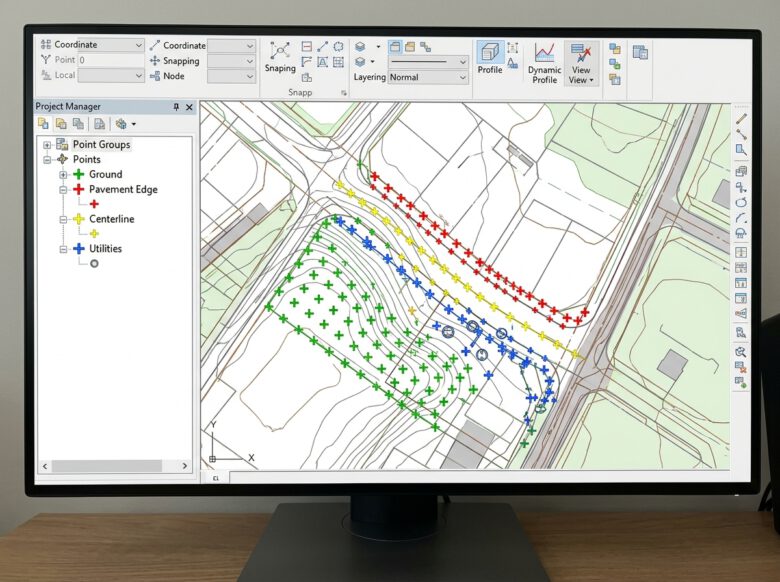

إنشاء Point Groups احترافية

Point Groups ليست مجرد مجلدات لتنظيم النقاط، بل هي إحدى أهم أدوات إدارة البيانات في Civil 3D. يمكن استخدامها للتحكم في:

• النقاط التي تظهر.
• Point Style.
• Point Label Style.
• العناصر المستخدمة في Surface.
• التصنيف حسب Raw Description.
• التصنيف حسب رقم النقطة أو المنسوب أو الخصائص الأخرى.

لإنشاء مجموعة جديدة:

1. افتح Prospector.
2. انقر بزر الفأرة الأيمن على Point Groups.
3. اختر New.
4. اكتب اسماً واضحاً.
5. استخدم Include وExclude لتعريف النقاط المطلوبة.

مثال عملي لتصنيف النقاط

إذا كانت نقاط حافة الأسفلت تبدأ بـ EP، استخدم:

Raw Description Matching: EP*

والرمز * يسمح بمطابقة أوصاف مثل:

EP
EP1
EP-L
EP-R
EP-ROAD

وبالمثل يمكن إنشاء:

ولا تفترض أن كل نقطة تحمل CL أو EP يجب أن تدخل السطح تلقائياً؛ القرار يجب أن يعتمد أيضاً على منهج الرفع وطريقة تمثيل العنصر.

Point Style وPoint Label Style: كيف تمنع ازدحام الرسم؟

في ملفات المساحة الكبيرة قد تتحول الشاشة إلى كتلة من الأرقام والنصوص إذا تم عرض رقم النقطة والوصف والمنسوب لكل نقطة.

في Civil 3D يوجد فصل بين:

• Point Style: يتحكم بشكل رمز النقطة.
• Point Label Style: يتحكم بالنص الظاهر بجانبها.

لذلك يمكن مثلاً عرض نقاط Existing Ground بعلامة بسيطة ومن دون Label، بينما يتم إظهار رقم النقطة والمنسوب فقط لنقاط التحكم.

من الأفضل إنشاء عدة Styles داخل Template الشركة، مثل:

POINT-No Display
POINT-Survey
POINT-Control
POINT-Manhole

LABEL-No Label
LABEL-Number
LABEL-Elevation
LABEL-Number-Elevation-Description

ثم التحكم بها من Point Groups بدلاً من تعديل كل نقطة منفردة.

استخدام Description Keys لأتمتة معالجة النقاط

تعتبر Description Keys واحدة من أقوى الأدوات عند استقبال ملفات المساحة بصورة متكررة.

فبدلاً من تعديل آلاف النقاط يدوياً، يمكن ربط Raw Description بقواعد تجعل Civil 3D يطبق تلقائياً:

• Point Style.
• Point Label Style.
• Full Description.
• Layer.
• طريقة تمثيل العنصر.

مثلاً يمكن إنشاء Description Keys بالشكل:

لكن يجب الانتباه عند إنشاء Wildcards عامة. على سبيل المثال، قاعدة مثل:

E*

قد تتطابق مع EP وEG وأكواد أخرى غير مقصودة. لذلك يُفضّل بناء قاموس أكواد واضح واختبار Description Keys على عينة صغيرة قبل استخدامها على ملف كبير.

متى أستخدم Survey Database بدلاً من Import Points التقليدي؟

للمهندس الذي يريد فقط إنشاء COGO Points من ملف مرتب، يكون Import Points مناسباً في كثير من الحالات.

لكن في المشاريع المساحية الأكثر تعقيداً، وخصوصاً عندما توجد:

• Control Points.
• Survey Networks.
• Field Book Data.
• Linework Codes.
• Survey Figures.
• عدة حملات رفع تحتاج إلى تتبع.

فمن المفيد دراسة استخدام Survey Database.

يمكن من خلال Survey workflow معالجة البيانات الميدانية بصورة أكثر تنظيماً، كما يمكن استخدام Raw Description وLinework Code Set لإنشاء Survey Figures عند توفر ترميز ميداني صحيح.

هذه الطريقة مهمة عندما يريد فريق المساحة أن تتحول أكواد الحقل إلى Linework منظم بدلاً من أن تصل البيانات إلى فريق التصميم كنقاط منفصلة فقط.

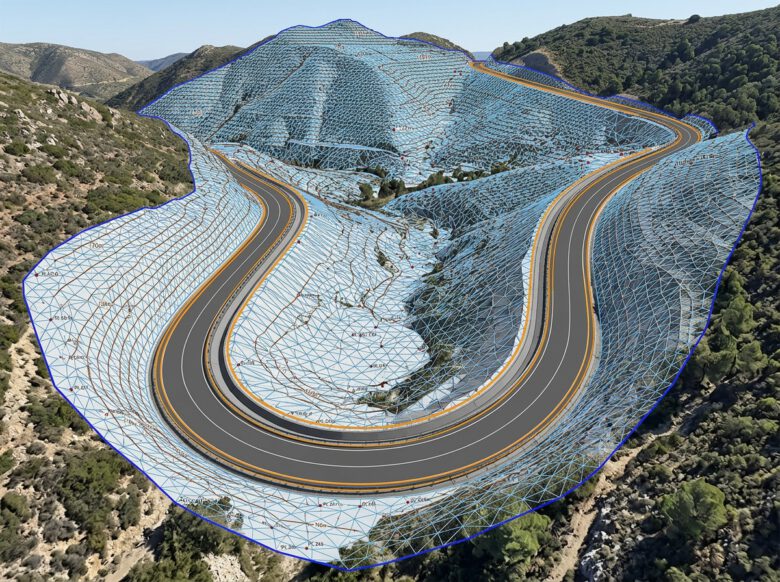

إنشاء سطح Existing Ground من نقاط الرفع

بعد التأكد من صحة النقاط يأتي أحد أهم أجزاء العمل: إنشاء سطح الأرض الطبيعية.

الخطأ الشائع هو إدخال All Points إلى السطح.

تخيل أن الملف يحتوي نقطة على:

• سطح سيارة.
• قمة سور.
• غطاء منهول مرتفع.
• شجرة.
• سقف مبنى.

إذا تم إدخالها إلى Surface Definition، فسوف يستخدمها TIN كنقطة هندسية حقيقية ويكوّن مثلثات باتجاهها، ما يؤدي إلى كنتورات ومناسيب غير واقعية.

الخطوات الصحيحة لإنشاء Existing Ground Surface

1. أنشئ Point Group يحتوي نقاط الأرض الطبيعية التي تمت مراجعتها.
2. من Prospector انقر بزر الفأرة الأيمن على Surfaces.
3. اختر Create Surface.
4. اختر TIN Surface.
5. استخدم اسماً واضحاً مثل EG_Existing_Ground.
6. افتح Definition.
7. أضف Point Group الخاص بالأرض الطبيعية.
8. أضف Breaklines المطلوبة.
9. أضف Outer Boundary.
10. اعرض Triangles وافحصها.
11. اعرض Contours وابحث عن أي تغير غير طبيعي.

لماذا لا تكفي النقاط وحدها لبناء سطح دقيق؟

النقطة تصف موقعاً ومنسوباً واحداً، لكنها لا تخبر البرنامج دائماً بكيفية اتصال التضاريس بين نقطتين.

لهذا تستخدم Breaklines لتعريف أماكن التغير الهندسي الواضح في السطح، مثل:

• Top of Curb.
• Bottom of Curb.
• Edge of Pavement.
• Top of Slope.
• Toe of Slope.
• قاع قناة التصريف.
• حافة وادٍ.
• Ridge Line.
• Retaining Wall.

فإذا كانت لديك نقاط على جانبي Curb مثلاً ولم يتم تعريف الكيرب كـ Breakline، فقد ينشئ TIN مثلثات تعبر الحافة بطريقة لا تمثل الواقع.

القاعدة الهندسية المهمة: كثافة النقاط مهمة، لكن زيادة عدد النقاط لا تعوض دائماً غياب Breaklines صحيحة.

أهمية Outer Boundary

إذا لم تضف Boundary، فقد يقوم TIN بربط نقاط متباعدة تقع عند أطراف منطقة المسح، وبالتالي يظهر السطح خارج النطاق الحقيقي للرفع.

Outer Boundary تساعد على تحديد المنطقة التي تكون فيها البيانات صالحة.

لا ترسم Boundary عشوائية لمجرد تحسين شكل الكنتورات؛ يجب أن تعكس فعلياً حدود البيانات المساحية المتاحة.

طريقة فحص TIN Surface بعد إنشائه

لا تعتمد على شكل Contours وحده. فعّل عرض Triangles وراجع طريقة اتصالها.

ابحث تحديداً عن:

• مثلثات طويلة جداً مقارنة بكثافة نقاط الرفع.
• مثلثات تعبر طريقاً أو قناة بصورة غير منطقية.
• قمم أو حفر مفاجئة.
• Contours دائرية صغيرة حول نقطة واحدة.
• خطوط كنتور تتقاطع مع عناصر لا يفترض عبورها.
• امتداد TIN خارج منطقة الرفع.

Contour صغيرة جداً ومغلقة حول نقطة واحدة قد تكون مؤشراً على Spot Elevation شاذة، لكنها ليست دليلاً كافياً للحذف. افحص النقطة ومصدرها أولاً.

مثال عملي كامل: من ملف المساحة إلى سطح Existing Ground

لنفترض أن فريق المساحة سلّم ملفاً يحتوي 12,500 نقطة لمشروع طريق.

تحتوي الأوصاف على:

EG
EP-L
EP-R
CL
TOE
TOP
MH
CB
TREE
BLDG

بدلاً من استيراد النقاط وإضافتها كلها مباشرة إلى Surface، يمكن استخدام Workflow أكثر أماناً:

1. الاحتفاظ بملف المساحة الأصلي دون تعديل.
2. التحقق من PENZD/PNEZD.
3. التأكد من Coordinate System.
4. استيراد البيانات إلى مجموعة Survey_Raw.
5. مقارنة عدد النقاط بعد الاستيراد.
6. مقارنة Control Points.
7. إنشاء Point Groups للأكواد المختلفة.
8. استبعاد TREE وBLDG والخدمات غير الممثلة للأرض.
9. مراجعة EG وEP وTOP وTOE.
10. استخدام Feature Lines أو Survey Figures المناسبة كـ Breaklines عندما تكون البيانات الميدانية تدعم ذلك.
11. إنشاء EG Surface.
12. إضافة Outer Boundary.
13. عرض Triangles.
14. إجراء مراجعة Contours ومقارنة مناسيب عشوائية مع ملف المساحة.
15. اعتماد السطح بعد اكتمال QA/QC فقط.

هذه العملية قد تبدو أطول من الضغط مباشرة على Import، لكنها تقلل كثيراً مخاطر اكتشاف خطأ في Existing Ground بعد الانتهاء من التصميم أو حساب الكميات.

جدول QA/QC لنقاط الرفع المساحي

أشهر مشكلات استيراد النقاط في Civil 3D وحلولها

أخطاء شائعة يجب تجنبها في Civil 3D

• اختيار PENZD أو PNEZD من الذاكرة من دون فتح ملف النقاط.
• الاعتماد على اسم CSV لمعرفة نظام الإحداثيات.
• اعتبار نجاح Import دليلاً على صحة البيانات.
• استخدام All Points مباشرة في Existing Ground Surface.
• حذف أي نقطة شاذة تلقائياً قبل مراجعة مصدرها.
• تغيير Easting أو Northing يدوياً حتى يصبح الرسم قريباً من الموقع المتوقع.
• تحويل Local Grid إلى UTM بالتخمين.
• إظهار Labels لجميع النقاط داخل ملف ضخم.
• تعديل ملف Raw Survey الأصلي من دون الاحتفاظ بنسخة.
• تجاهل Vertical Datum والتركيز على X وY فقط.
• إنشاء Surface من النقاط دون مراجعة TIN Triangles.
• الاعتماد على Contours وحدها للحكم على جودة السطح.
• دمج حملات رفع مختلفة دون توثيق التاريخ والمصدر.

نصائح احترافية للمشاريع الكبيرة

1. أنشئ Civil 3D Template موحداً

من أفضل الاستثمارات لفريق التصميم إعداد DWT يحتوي مسبقاً على:

• Coordinate Settings.
• Layers.
• Point Styles.
• Point Label Styles.
• Point Groups.
• Description Key Sets.
• Surface Styles.
• Label Styles.

بهذه الطريقة لا يبدأ كل مهندس المشروع من الصفر.

2. أنشئ Survey Coding Standard

يجب أن يعرف المسّاح والمهندس معنى كل Code قبل بدء العمل الميداني.

على سبيل المثال:

EP-L = Edge of Pavement Left
EP-R = Edge of Pavement Right
TOC = Top of Curb
BOC = Bottom of Curb
TOP = Top of Slope
TOE = Toe of Slope
MH = Manhole
CB = Catch Basin

كلما كان قاموس الأكواد منظماً، أصبح من الممكن أتمتة نسبة أكبر من معالجة البيانات داخل Civil 3D.

3. لا تستخدم COGO Points لكل نوع من البيانات الضخمة

إذا كان مصدر البيانات Laser Scanner أو LiDAR ويحتوي ملايين أو مليارات النقاط، فالتعامل معها جميعاً كـ COGO Points ليس عادة المسار العملي. في هذه الحالات يجب دراسة Workflow مناسب للـ Point Cloud واستخدام الأدوات المخصصة لذلك، ثم استخراج البيانات المطلوبة للتصميم.

4. افصل ملف المساحة عن ملف التصميم

في المشاريع الكبيرة، من المفيد غالباً وجود Drawing مخصص لمعالجة Existing Ground والرفع المساحي، ثم مشاركة السطح المعتمد مع ملفات التصميم باستخدام آلية إدارة بيانات مناسبة للمشروع مثل Data Shortcuts.

يمنع ذلك المصمم من تعديل بيانات الرفع الأصلية دون قصد، ويجعل تحديث السطح أكثر انضباطاً.

5. وثّق إصدار كل عملية رفع

إذا تم تنفيذ Survey بتاريخ جديد، لا تستبدل الملف القديم من دون توثيق.

استخدم مثلاً:

EG_SURVEY_REV01_2026-09-01
EG_SURVEY_REV02_2026-09-24

ثم وثّق:

• تاريخ الرفع.
• الجهة المنفذة.
• نظام الإحداثيات.
• Benchmark.
• عدد النقاط.
• المنطقة التي تم تحديثها.
• سبب التحديث.

ما الملفات التي يجب أن ترافق تسليم الرفع المساحي؟

في المشاريع الاحترافية، لا يُفضل استلام DWG فقط. حزمة Survey جيدة يمكن أن تتضمن حسب متطلبات المشروع:

• Raw Survey Data.
• Processed Point File.
• DWG.
• Control Point Schedule.
• Benchmark Information.
• Coordinate System / Projection Information.
• Survey Code List.
• Surface أو TIN عند طلبه.
• Survey Report.
• سجل التعديلات والإصدارات.

هذه البيانات مهمة جداً إذا انتقل المشروع لاحقاً إلى فريق آخر أو ظهرت فروقات أثناء التنفيذ.

قائمة فحص نهائية قبل اعتماد نقاط الرفع

قبل اعتبار بيانات Civil 3D جاهزة للاستخدام، اسأل نفسك:

• هل أعرف مصدر ملف النقاط وتاريخه؟
• هل تم الاحتفاظ بالنسخة الخام؟
• هل ترتيب P/E/N/Z/D صحيح؟
• هل الوحدات صحيحة؟
• هل Coordinate System موثق؟
• هل Vertical Datum معروف؟
• هل عدد النقاط مطابق للمصدر؟
• هل تم فحص Duplicate Points؟
• هل تم فحص نقاط التحكم؟
• هل Elevation Range منطقي؟
• هل Raw Description Codes موحدة؟
• هل تم فصل نقاط الأرض عن المباني والخدمات والعناصر غير الأرضية؟
• هل Point Groups منظمة؟
• هل Description Keys تعمل بصورة صحيحة؟
• هل Existing Ground Surface يحتوي البيانات الصحيحة فقط؟
• هل تمت إضافة Breaklines اللازمة؟
• هل تمت إضافة Boundary؟
• هل تمت مراجعة TIN Triangles؟
• هل تمت مراجعة Contours؟
• هل تم توثيق الإصدار النهائي للبيانات؟

أسئلة شائعة حول إضافة نقاط الرفع إلى Civil 3D

ما الفرق بين PENZD وPNEZD؟

الفرق هو ترتيب Easting وNorthing. في PENZD يأتي Easting قبل Northing، بينما في PNEZD يأتي Northing قبل Easting. اختيار التنسيق الخطأ قد ينقل النقاط إلى موقع غير صحيح.

هل يمكن استيراد ملف CSV إلى Civil 3D؟

نعم، ملفات CSV النصية من أكثر الطرق شيوعاً لنقل بيانات النقاط، بشرط أن يكون ترتيب الحقول والفاصل متوافقين مع Point File Format المستخدم.

لماذا لا تظهر النقاط بعد الاستيراد؟

قد تكون النقاط موجودة ولكن Point Style أو Layer يمنع ظهورها، أو قد تكون في موقع بعيد بسبب خطأ في الإحداثيات. ابدأ بـ Zoom Extents ثم افحص خصائص مجموعة النقاط.

هل أضيف جميع النقاط إلى Surface؟

لا. Existing Ground Surface يجب أن يحتوي فقط البيانات التي تمثل سطح الأرض المطلوب. نقاط الأشجار والمباني والعناصر المرتفعة وبعض الخدمات قد تؤدي إلى تشوه السطح.

هل Point Groups تغير بيانات النقاط نفسها؟

وظيفتها الأساسية تنظيم النقاط واختيارها والتحكم في طريقة عرضها واستخدامها، ولهذا يمكن للنقطة نفسها أن تحقق شروط أكثر من مجموعة. يجب مراجعة إعدادات المجموعات بعناية عندما توجد Overrides أو عدة مجموعات متداخلة.

هل تكفي نقاط الرفع لإنشاء سطح دقيق؟

ليس دائماً. عندما توجد تغيرات حادة في التضاريس، تحتاج عادة إلى Breaklines مناسبة لتمثيل هذه الانقطاعات الهندسية بصورة صحيحة.

كيف أعرف أن سطح Existing Ground صحيح؟

لا يوجد اختبار واحد يكفي. يجب الجمع بين مراجعة Control Points وSpot Elevations وTIN Triangles وContours وBreaklines وBoundary ومقارنة مناطق مختارة بالبيانات المساحية الأصلية.

الخلاصة

إن طريقة إضافة نقاط الرفع المساحي إلى Civil 3D ليست عملية Import Points فقط، وإنما Workflow هندسي متكامل يبدأ من معرفة مصدر البيانات وينتهي بسطح Existing Ground موثوق وقابل للمراجعة.

ابدأ دائماً بتحديد ترتيب الحقول ووحدات القياس ونظام الإحداثيات، ثم استورد البيانات كـ COGO Points ونظّمها باستخدام Point Groups وDescription Keys. بعد ذلك افحص العدد والإحداثيات والمناسيب ونقاط التحكم قبل استخدام أي نقطة في التصميم.

وعند إنشاء TIN Surface، تذكر أن النقاط وحدها لا تصف جميع تفاصيل التضاريس. استخدام Breaklines وBoundaries ومراجعة Triangles جزء أساسي من بناء نموذج أرض طبيعي يمكن الاعتماد عليه في تصميم الطرق وشبكات البنية التحتية والمقاطع وحساب كميات الحفر والردم.

الهدف النهائي ليس أن تظهر النقاط على شاشة Civil 3D، بل أن تكون كل نقطة قابلة للتتبع والتحقق، وأن تمثل البيانات المساحية الحقيقة الميدانية بدقة قبل أن تتحول إلى قرار تصميمي أو كمية تنفيذية.
