قراءة المخططات الإنشائية في 12 خطوة: شرح الرموز والتسليح والمناسيب بالأمثلة

كيف تقرأ المخططات الإنشائية من الصفر؟ ابدأ برقم اللوحة وإصدارها، ثم المحاور والمناسيب، وبعدها اربط رمز كل عنصر بجدوله وقطاعه وتفاصيل تسليحه. بهذه الطريقة تستطيع تحديد موقع القاعدة والعمود والكمرة والبلاطة، ومراجعة التعارضات، والانتقال إلى حصر الكميات دون الاعتماد على التخمين أو على صورة منفردة من المخطط.

هذا الدليل يشرح قراءة المخططات الإنشائية في 12 خطوة عملية مع جداول رموز ومثال متكامل وحسابات توضيحية. وهو مخصص للمهندس المدني ومهندس الموقع والمكتب الفني ومهندس الكميات والطالب. الأرقام والرموز المستخدمة في الأمثلة افتراضية للتعليم، وليست رسومات تصميم أو تعليمات تنفيذ لمشروع محدد؛ المرجع الحاكم دائمًا هو آخر إصدار معتمد من الرسومات والمواصفات والمستندات التعاقدية.

1. تأكد من إصدار المخططات الإنشائية وحالة اعتمادها

أول خطأ في قراءة المخطط قد يحدث قبل النظر إلى أي محور: العمل على نسخة قديمة. ابدأ بسجل اللوحات (Drawing Register) ثم راجع Title Block في كل لوحة: اسم المشروع، رمز التخصص، رقم الرسم، رقم المراجعة (Revision)، تاريخ الإصدار والغرض من الإصدار. عبارة IFC في سياق حالة اللوحة قد تعني Issued for Construction، لكن المصطلحات تعتمد على نظام وثائق المشروع ولا ينبغي الخلط بينها وبين صيغة نماذج BIM المعروفة باسم Industry Foundation Classes.

مثال: قد يكون المخطط S-101 Revision C أحدث من Revision B، ولكن ينبغي التأكد أيضًا من حالة الاعتماد والتعليمات والتغييرات اللاحقة. لا توجد قاعدة عالمية تقول إن أعلى حرف Revision هو دائمًا النسخة المسموح بتنفيذها؛ مرجعية العمل يحددها نظام ضبط الوثائق بالمشروع. للمشاريع الرقمية، تتوفر أدوات لتنظيم نسخ الرسومات مثل إدارة نسخ اللوحات وتحديثاتها في أنظمة Autodesk، لكن التقنية لا تلغي اعتماد المستندات رسميًا.

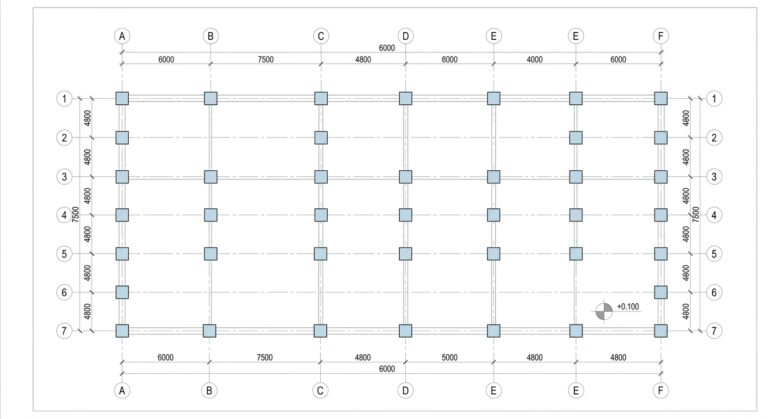

2. اقرأ شبكة المحاور والأبعاد والمناسيب أولًا

المحاور الإنشائية (Structural Grid Lines) تربط اللوحة بالموقع. تظهر عادةً كشبكة حروف وأرقام مع مسافات محددة بين المحاور، وقد يكون العنصر متمركزًا على المحور أو مزاحًا عنه ببعد مكتوب. افهم اتجاه سهم الشمال (إن وجد)، ونقطة الأصل المرجعية، وسلسلة الأبعاد، ثم راجع ما إذا كانت القياسات إلى محور العنصر أم وجهه.

مثال مبسط لقراءة المحاور

لنفترض أن البعد بين المحورين A وB يساوي 4.00 م، وبين المحورين 1 و2 يساوي 5.00 م. تقاطع A/1 يحدد موضعًا مرجعيًا، لكنه لا يعطي وحده مقاس العمود ولا نوع القاعدة ولا البحر الصافي للكمرة؛ يجب الرجوع إلى رموز العناصر وأبعادها والقطاعات. كذلك لا تجمع أبعاد السلاسل المتجاورة دون التأكد من تتابعها واتساقها مع البعد الإجمالي.

مثال مناسيب: إذا كان FFL = +0.000 م وSSL = −0.080 م ويشير كلاهما إلى المرجع نفسه وإلى السطحين المعنيين، فإن فرق المنسوب = 80 مم. هذا يبين حيزًا إجماليًا بين المستويين، وليس وصفًا كافيًا لتركيب طبقات التشطيب؛ التفاصيل المعمارية هي المرجع لذلك. ويمكنك الاستعانة بـدليل قراءة المخططات المعمارية لفهم الربط بين المناسيب الإنشائية والمعمارية.

3. افهم الرموز والاختصارات ومفتاح اللوحات

ليست رموز F1 وC3 وB2 قواعد عالمية؛ قد تشير إلى أنواع قواعد وأعمدة وكمرات في مشروع، وقد تكون صيغة الترقيم مختلفة في مشروع آخر. الرمز مفتاح للوصول إلى البيانات لا بديل عن جدول الأبعاد والتسليح. ابدأ بـLegend وGeneral Notes ثم ارجع إلى الرمز والتفصيل المحدد.

انتبِه إلى الرموز التي تبدو متشابهة: 4Ø20 قد يصف عددًا وقطرًا، بينما Ø10 @150 يصف قطرًا وتباعدًا؛ لا يحدد أيّ منهما وحده طول السيخ أو نوعه أو مكانه أو غطاءه الخرساني.

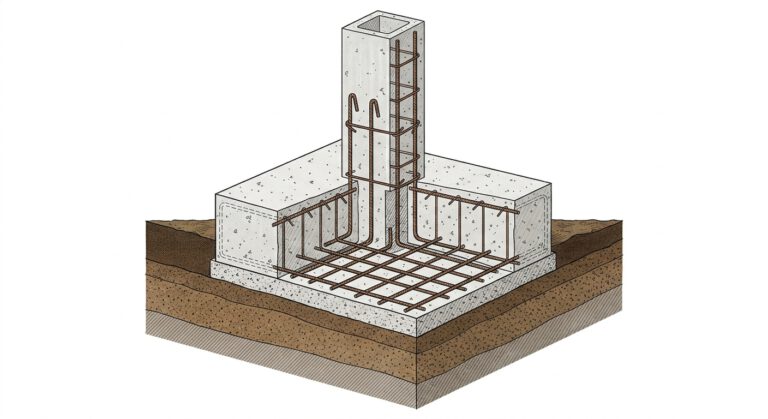

4. اقرأ مخطط القواعد والأساسات وFooting Schedule

تبدأ قراءة الأساسات من Foundation Layout: حدّد تقاطعات المحاور، ثم قاعدة كل عمود ورمزها وارتباطها بالميدات أو القواعد المجاورة. انتقل إلى Footing Schedule لمعرفة الطول والعرض والسمك، ثم إلى Sections & Details لمعرفة المناسيب، والخرسانة العادية، ورقبة العمود، وحديد التسليح، وأطوال الأشاير.

1. الموقع والعدد: هل يظهر F1 مرة واحدة أم يتكرر عند تقاطعات متعددة؟
2. الأبعاد: هل القاعدة مربعة أم مستطيلة، وهل يشير البعد الأول لاتجاه محور معين؟
3. المناسيب: ما منسوب أعلى القاعدة وأسفلها، وما سمك خرسانة النظافة إن وجدت؟
4. التسليح: أين الفرش والغطاء، وما أقطار القضبان واتجاهاتها وتفاصيل الأشاير؟
5. الحالات الخاصة: هل القاعدة مشتركة أو لا مركزية أو متدرجة أو مرتبطة بشداد؟

مثال على فك رمز قاعدة F1

لنفترض أن الجدول يشير إلى: F1 = 2.20 × 2.20 × 0.55 م، وأن المخطط يبين أربع قواعد بهذا الرمز. هذه المعلومات تكفي لحساب حجم جسم القواعد الهندسي المنتظم، لكنها لا تكفي لاعتماد عمق التأسيس أو حديد التسليح أو خرسانة النظافة أو تفاصيل التربة. حجم القاعدة الواحدة = 2.20 × 2.20 × 0.55 = 2.662 م³، وإجمالي أربع قواعد = 10.648 م³، مع افتراض عدم وجود تغير في أبعاد جسم القاعدة وعدم تداخل قياسه مع عناصر أخرى.

للتوسع في الحالات غير المنتظمة ومعالجة التقاطعات وفرق كمية الحصر عن كمية الطلب، راجع حساب كمية الخرسانة للقواعد والأساسات.

5. اقرأ مخططات الأعمدة وجداول التسليح بين الطوابق

اقرأ Column Layout وColumn Schedule معًا. على المسقط يظهر موضع العمود ورمزه واتجاه مقطعه، وفي الجدول تظهر الأبعاد وقضبان التسليح الطولية والكانات ونطاق الطوابق الذي ينطبق عليه النوع. قد يتغير مقطع العمود أو عدد القضبان في طابق أعلى، لذلك لا تنقل تفاصيل دور إلى آخر تلقائيًا.

إذا حمل الجدول عبارة مثل 8Ø20 فهذا يصف ثمانية قضبان بقطر 20 مم، لكنه لا يحدد وحده أطوالها أو أماكن تراكبها. كذلك يجب التأكد من الحبس، والغطاء الخرساني، واستمرارية الأشاير داخل الوصلات. لمزيد من التفصيل، انظر دليل حساب طول التراكب في حديد التسليح.

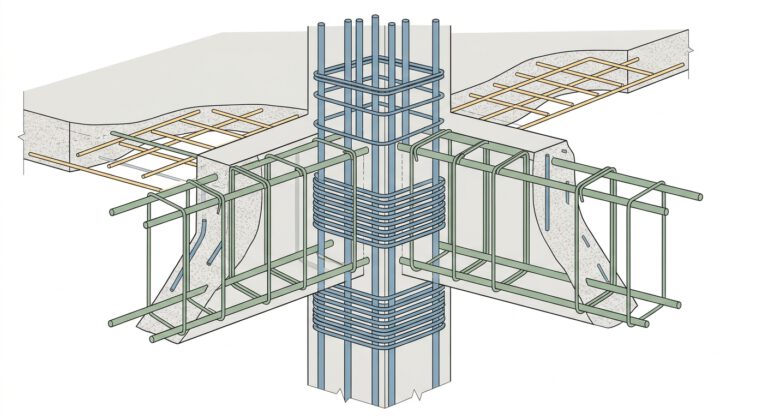

6. اقرأ الكمرات والجسور وحديدها العلوي والسفلي

عند قراءة Beam Layout، ابدأ بتحديد الكمرة بين المساند، ورمزها، وعرضها وعمقها، ومنسوبها بالنسبة إلى البلاطة. انتقل إلى Beam Schedule والقطاعات لتحديد القضبان العلوية والسفلية والتسليح الإضافي ومناطق الكانات الكثيفة. لا تفترض أن المسافة بين محوري العمودين هي البحر الصافي للكمرة؛ فقد يختلف طول الارتكاز والبُعد الصافي.

كيف تفسر ملاحظة تسليح كمرة؟

قد يظهر على تفصيل افتراضي: 2Ø16 BOT و3Ø20 TOP وØ8 @100 near supports. يدل ذلك مبدئيًا على قضيبين سفليين قطر 16 مم، وثلاثة قضبان علوية قطر 20 مم، وكانات قطر 8 مم بمسافة 100 مم بين المراكز داخل المنطقة المحددة قرب المساند فقط. لا يجوز تعميم @100 على كامل الكمرة ما لم ينص التفصيل على ذلك، كما يجب قراءة أطوال امتداد الحديد ونقاط قطعه والتثبيت ومسافات الكانات بمناطق البحر.

• هل الكمرة ساقطة أم مخفية أم مقلوبة، وهل تختلف المناسيب؟
• هل يوجد تسليح إضافي فوق الأعمدة أو حول الفتحات؟
• هل يوجد تسليح للَّيّ (Torsion) أو تفاصيل خاصة للعقدة؟
• هل يختلف شكل أو عدد الكانات عند المساند عن منتصف البحر؟
• هل تتوافق أبعاد الكمرة مع الفتحات والممرات والخدمات؟

7. اقرأ مخططات البلاطات والأسقف واتجاهات التسليح

تتطلب البلاطات ربط المسقط الإنشائي بمخطط التسليح والقطاعات: اقرأ سماكة البلاطة، منسوبها، اتجاه التسليح الرئيسي أو الأعصاب، مناطق التسليح العلوي الإضافي، فتحات السلالم والخدمات، وأي كمرات ساقطة أو مخفية. لا تخلط بين Solid Slab وFlat Plate وFlat Slab وRibbed Slab؛ تختلف تفاصيل التسليح ومناطق الارتكاز ونقاط الفحص بحسب النظام.

الفتحات والاختراقات ليست شأنًا معماريًا أو ميكانيكيًا فقط: قد تتطلب تفصيل تسليح إضافيًا أو تغييرًا معتمدًا. لا يُقص حديد التسليح ميدانيًا لتوسيع فتحة بناءً على مسقط تنسيقي دون مراجعة التصميم.

8. فكّ رموز حديد التسليح وراجع الغطاء والتراكب وBBS

التسليح مجال تظهر فيه الأخطاء عند نقل الاختصارات دون قراءة سياقها. لا تكتف بقطر السيخ؛ تحقق من Bar Mark وعدد الأسياخ وطولها وشكل الثني ومواضع الوصل والغطاء والارتكاز. وينبغي التفريق بين Clear Cover وClear Spacing وCenter-to-Center Spacing، فهذه قياسات مختلفة.

مثال حساب وزن أسياخ مستقيمة بعد قراءة جدول التفريد

إذا حدد جدول تفريد معتمد لأغراض المثال أربعة أسياخ مستقيمة قطر 20 مم وطول السيخ النهائي 3.40 م، فإن إجمالي الأطوال = 4 × 3.40 = 13.60 م. الوزن النظري التقريبي للمتر = d²/162 = 20²/162 ≈ 2.469 كجم/م، فيصبح الوزن = 13.60 × 2.469 ≈ 33.58 كجم. هذا حساب وزن لقطع محددة الطول، لا طريقة لاستنتاج طول سيخ العمود أو اعتماد الوصلات؛ يجب أن تكون أطوال القطع معتمدة أصلًا ضمن BBS.

يمكن مراجعة الأقطار والكميات باستخدام حاسبة أوزان الحديد وجدول التفريد BBS، ثم العودة إلى حساب وزن حديد التسليح وإعداد BBS لفهم إعداد جداول التفريد، وتطبيق تفاصيل التراكب والتثبيت كما هي محددة في المشروع. يوضح مرجع إرشادات ACI 315R لتفاصيل تسليح الخرسانة أهمية تقديم تفاصيل كافية تسمح لمُعدّ التفريد والمنفذ بفهم قصد المصمم دون غموض.

9. تتبّع القطاعات والتفاصيل ومراجع اللوحات المتقاطعة

المسقط (Plan) يوضح الموقع الأفقي، والقطاع (Section) يوضح العلاقة الرأسية، والتفصيل (Detail) يشرح اتصالًا أو منطقة تحتاج إلى تكبير. ابحث عن Section Callout وسهم القطع ورقم القطاع ورقم اللوحة المرجعية؛ ثم طابق المستوى والاتجاه والعنصر والإصدار. قد يشير تفصيل نموذجي Typical إلى عدة أماكن، لكن لا يجوز افتراض صلاحيته لموقع تظهر فيه تفاصيل خاصة أو ملاحظة مستثناة.

1. أين يبدأ خط القطع وما اتجاه النظر؟
2. ما مرجع التفصيل: رقم التفصيل ورقم اللوحة؟
3. هل يخص القطاع المستوى ونوع العنصر الصحيحين؟
4. هل يوجد تفصيل خاص يفصل أو يقيّد استعمال النموذجي؟
5. هل تطابق الأبعاد والمناسيب وتسليح العناصر ما يظهر بالمسقط والجدول؟

على سبيل المثال، قراءة مقطع قاعدة دون التأكد من اتجاهه قد تؤدي إلى عكس موضع تسليح إضافي أو خلط أبعاد قاعدة مستطيلة. إذا استمر الغموض بين مسقط وجدول وقطاع، تُرفع ملاحظة فنية بدل اختيار الرسم الذي يبدو «أقرب للمنطق».

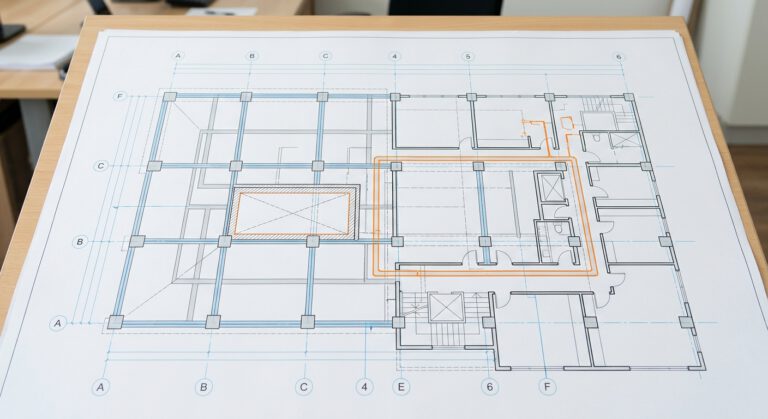

10. طابق الرسومات الإنشائية والمعمارية وMEP قبل التنفيذ

نجاح قراءة الرسم لا يقاس بفهم لوحة الإنشاء وحدها؛ بل بقدرتك على اكتشاف التعارض قبل وصوله إلى الموقع. قارن Structural مع Architectural ومع مخططات MEP على المحاور والمناسيب والفتحات والأحمال الخاصة ومواقع المعدات والخدمات، ثم ميّز التعارض الحقيقي من اختلاف أسلوب العرض أو مستوى التفصيل.

كيف تصوغ RFI مفيدًا بدل سؤال عام؟

مثال: «في المحور B/2، الدور الأول، يوضح الرسم المعماري A-104 Rev D فتحة مقاس 1200 مم، بينما يُظهر الرسم الإنشائي S-203 Rev C فتحة مقاس 1000 مم. يرجى تأكيد المقاس والموقع المعتمدين وتقديم تفصيل التسليح حول الفتحة قبل القص أو الصب». ارفق لقطة واضحة من اللوحتين، واشرح أثر التعارض على العمل، ولا تتخذ القرار الإنشائي نيابة عن المصمم.

11. استخرج كميات الخرسانة وحديد التسليح من الرسومات دون تكرار

قراءة المخططات الإنشائية هي مدخل Quantity Takeoff، ولكن ليست كل كمية مستخرجة من الرسم كميةً تعاقدية قابلة للفوترة؛ تحدد طريقة القياس في العقد حدود العناصر والخصميات وطريقة التعامل مع الفتحات والهدر. أنشئ جدولًا يربط كل كمية برقم اللوحة ورقم مراجعتها ورمز العنصر والوحدة حتى يمكن تحديث الحصر عند تعديل الرسومات.

تنبيه حصر: الأرقام السابقة أمثلة مستقلة لا تشكل جدول كميات نهائي لمبنى. عند جمع عناصر متصلة يجب تحديد بداية ونهاية القياس؛ فمثال العمود يحتاج إلى تعريف الارتفاع الصافي أو حدود القياس المعتمدة لتجنب احتساب منطقة تقاطع العمود والبلاطة أو الكمرة مرتين. كما يجب فصل الخرسانة الإنشائية عن النظافة، وفصل وزن الحديد الهندسي عن هدر القص والشراء.

بعد فهم آلية استخراج الأبعاد، انتقل إلى دليل حساب كميات المباني في 12 خطوة ثم إلى مهارات مهندس حصر الكميات وإعداد BOQ إذا كان الهدف هو ربط الحصر ببنود BOQ والمستخلصات. ويمكن استخدام حاسبات كيفَ الهندسية للمراجعة الحسابية، بشرط إدخال أبعاد صحيحة موثقة لا قيم مستنتجة من رسم غير معتمد.

12. أنجز مراجعة ما قبل التنفيذ وارفع الاستفسارات الفنية بوضوح

آخر خطوة تربط قراءة الرسم بالإجراء الميداني. قبل تجهيز الشدة والتسليح أو طلب المواد، راجع توافق المستندات وصلاحية التفاصيل للتنفيذ، وأن جميع التعارضات المؤثرة إما مغلقة بردود معتمدة أو محددة بوضوح كعناصر لا يبدأ تنفيذها. تختلف آلية الفحص وطلبات الفحص (RFI/Inspection Request) من مشروع لآخر، لذلك استخدم نظام الجودة المعتمد.

بعد إغلاق الملاحظات، تنفَّذ أعمال الموقع وفق إجراءات المشروع ونقاط فحصه. ويمكن الرجوع إلى دليل تنفيذ العناصر الخرسانية المسلحة، وإلى منهجية تنفيذ الأعمال الخرسانية وفحوصاتها لفهم الترابط بين تجهيز الشدة والتسليح والفحوص قبل الصب. لا يعني قبول طلب فحص مرحلي الموافقة على تغيير تصميمي لم يُعتمد من الجهة المختصة.

أخطاء شائعة عند قراءة المخططات الإنشائية

• الاعتماد على لقطة شاشة: قد يكون الجزء الظاهر من اللوحة صحيحًا لكن الجدول أو المراجعة غير ظاهرين.
• الخلط بين متر ومليمتر: يجب مراجعة الوحدات المكتوبة لا افتراض وحدة واحدة في كل المستندات.
• قياس الأبعاد من PDF بدل قراءتها: الطباعة والقياس الرقمي لا يغنيان عن الأبعاد المعتمدة.
• تفسير 4Ø20 أو Ø10@150 دون تحديد الموضع: الإشارة لا تكفي دون Bar Mark وقطاع والتفاصيل.
• تطبيق تفصيل نموذجي على حالة خاصة: خاصة عند الفتحات والعقد ومناطق تكثيف الكانات.
• نسخ نفس تفاصيل العمود لجميع الطوابق: قد تتغير المقاطع والتسليح ومواقع الوصل.
• تكرار كميات الخرسانة عند التقاطعات: عرّف حدود القياس قبل التجميع.
• تغيير الفتحات أو التسليح لحل تعارض: التنسيق لا يمنح صلاحية تعديل التصميم دون اعتماد.

أسئلة شائعة عن قراءة المخططات الإنشائية

ما أول لوحة يجب فتحها لتعلم قراءة المخططات الإنشائية؟

ابدأ بفهرس الرسومات والملاحظات العامة، ثم المسقط الذي يخص العنصر المراد فهمه، مع مراجعة المحاور والمناسيب والجدول والقطاع والتفصيل المرتبط. لا توجد لوحة واحدة تكفي وحدها لفهم جميع عناصر المبنى.

ما الفرق بين المخطط الإنشائي والمخطط المعماري؟

المخطط المعماري يشرح توزيع الفراغات والأبعاد الوظيفية والفتحات والتشطيبات، بينما يوضح المخطط الإنشائي العناصر الحاملة وأبعادها وتسليحها واتصالاتها. يجب مطابقة المخططين لا اعتماد أحدهما بديلًا عن الآخر. للتوسع: دليل قراءة المخططات المعمارية.

كيف أعرف اتجاه حديد التسليح في البلاطة؟

من أسهم وملاحظات التسليح ومفاتيح اتجاهات القضبان على المسقط، ثم مراجعة القطاعات ومناطق الحديد العلوي والسفلي. لا يكفي أن تعرف قطر السيخ وتباعده دون معرفة المنطقة والاتجاه وطريقة التثبيت.

هل تعني 4Ø20 أربعة أسياخ بطول 12 مترًا؟

لا؛ العبارة تدل عادةً على العدد والقطر فقط. الطول الفعلي وشكل السيخ والوصل والخطافات يحدَّد من جدول القص والثني (BBS) والتفاصيل المعتمدة.

هل يمكن استخراج حصر دقيق من PDF فقط؟

يمكن حساب بعض الكميات من PDF واضح ومكتمل ومعتمد مع الجداول والقطاعات، لكن لا ينبغي استنتاج الأبعاد غير المكتوبة بالقياس التقريبي. كما يجب مراجعة الإصدارات وتوثيق حدود القياس ومعالجة التداخلات والاستفسارات.

ماذا أفعل إذا اختلفت لوحة الإنشاء مع المعمار أو MEP؟

تحقق من أن اللوحات في الإصدارات الصحيحة، ثم وثّق المرجعين والموقع ونوع التعارض وأثره وارفع RFI وفق نظام المشروع. لا تقطع التسليح أو تغيّر مقطعًا أو فتحة قبل الحصول على قرار تصميمي معتمد.

الخلاصة: كيف تصبح قراءة المخططات الإنشائية مهارة عملية؟

الفكرة الأساسية ليست حفظ جميع الرموز؛ بل الالتزام بسلسلة مراجعة ثابتة: الإصدار → المحاور والمناسيب → رمز العنصر → جدول الأبعاد والتسليح → القطاع والتفصيل → التنسيق → الحصر والفحص. كرر هذه السلسلة على قاعدة وعمود وكمرة وبلاطة من مجموعة مخططات تدريبية، ووثّق المعلومات التي وجدتها والمعلومات التي تحتاج إلى استيضاح. بهذه الطريقة تنتقل من مشاهدة الرسم إلى فهمه ثم استخدامه في الموقع والمكتب الفني وحصر الكميات بطريقة قابلة للتدقيق.

ملاحظة هندسية: هذا المحتوى تدريبي، ولا يمنح صلاحية تعديل التصميم أو اعتماد كميات تعاقدية دون مراجعة رسومات المشروع ومواصفاته وتعليمات الجهات المخولة.
