Feature Line في Civil 3D: الدليل الشامل للمناسيب والميول وGrading

تُعد Feature Line في Civil 3D أو «خطوط المعالم» من أقوى الأدوات المستخدمة في تسوية المواقع Site Grading وتصميم الطرق الداخلية والمواقف والساحات والأرصفة والمنحدرات وشبكات التصريف السطحي. فهي ليست مجرد خط مرسوم داخل AutoCAD؛ بل كائن تصميمي ثلاثي الأبعاد يحتفظ بإحداثيات X وY وZ، ويمكن التحكم في مناسيب نقاطه وميوله وربطه بالأسطح واستخدامه في إنشاء Breaklines وأعمال Grading.

لهذا السبب تعتبر Feature Lines من أهم الأدوات التي تنقل مشروع Civil 3D من مجرد رسم ثنائي الأبعاد إلى نموذج هندسي ثلاثي الأبعاد قابل للتحليل والتعديل والتنفيذ. فمن خلالها يمكن تحديد منسوب حافة رصيف، وضبط ميل موقف سيارات نحو مصرف، وإنشاء حدود منصة مبنى، وتعريف قاع قناة تصريف، وتوجيه مثلثات Surface بحيث تمثل شكل الموقع المقصود هندسيًا بدل الاعتماد على interpolation آلي قد ينتج سطحًا غير واقعي.

في هذا الدليل ستتعلم كيفية إنشاء Feature Line في Civil 3D من Polyline أو بالرسم المباشر، وتعديل المناسيب باستخدام Elevation Editor، وضبط الميل بين النقاط، وفهم الفرق بين PI وElevation Point، وربط Feature Line بالـSurface، واستخدامها كـBreakline وفي أعمال Grading، بالإضافة إلى تصميم ميول المواقف والتصريف ومعالجة أشهر الأخطاء التي تظهر في المشاريع الحقيقية.

الخلاصة السريعة: استخدم Feature Line عندما تحتاج خطًا ثلاثي الأبعاد يحمل مناسيب وميولًا فعلية ويؤثر في شكل سطح التصميم. استخدم Polyline للرسم المبدئي، وAlignment لمسارات الطرق التي تحتاج Stations وProfiles، وCorridor للمشاريع الخطية المركبة. أما Feature Line فهي مثالية للتحكم الموضعي والدقيق في المناسيب والميول والتسوية والتصريف.

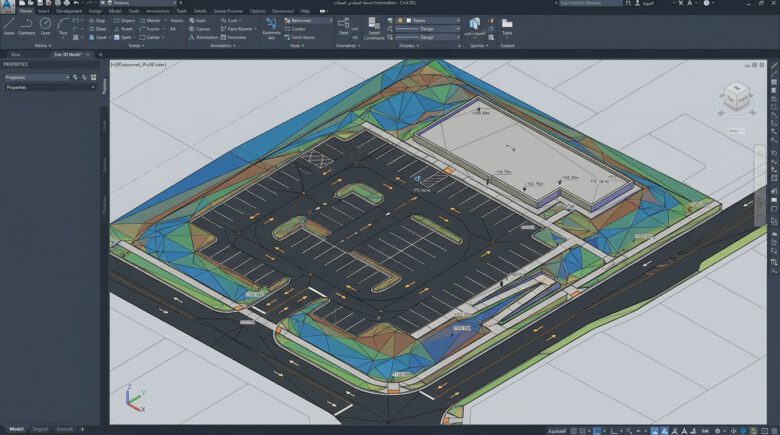

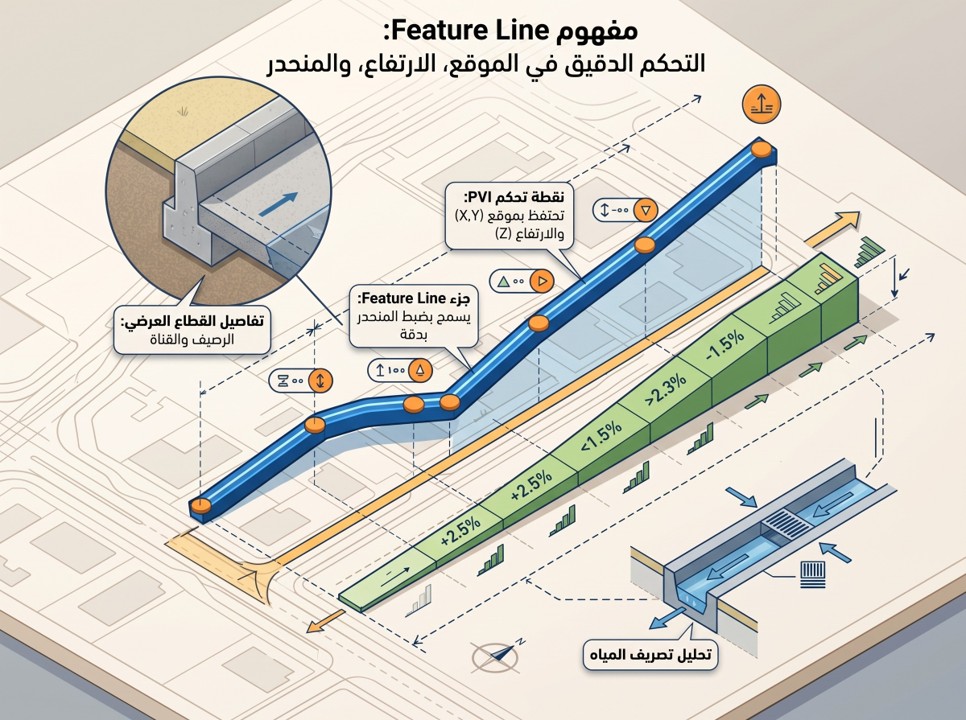

ما هي Feature Line في Civil 3D؟

الـFeature Line هي كائن ثلاثي الأبعاد داخل Autodesk Civil 3D يتكون من نقاط ذات إحداثيات أفقية X وY ومناسيب رأسية Z. وعلى عكس الخط التقليدي، يمكن أن يحمل كل رأس أو نقطة تحكم منسوبًا مستقلًا، بينما يحسب البرنامج الميل بين النقاط ويتيح للمستخدم تحرير العلاقات الرأسية باستخدام أدوات مخصصة.

وتوضح Autodesk أن Feature Lines يمكن استخدامها باعتبارها Grading Footprints وSurface Breaklines وحتى Baselines لبعض تطبيقات Corridor. وهذا يفسر أهميتها في تصميم المواقع، لأن الخط يمكن أن يتحول من مجرد حد هندسي إلى عنصر يؤثر مباشرة في شكل Surface ونظام التسوية.

من الأدوات التي تميز Feature Line:

• تحديد منسوب Elevation مستقل للنقاط.
• حساب وتعديل Grade أو Slope بين نقطتين.
• رفع أو خفض الخط بالكامل باستخدام Raise/Lower.
• الحصول على المناسيب من Surface.
• ربط المناسيب نسبيًا بسطح باستخدام Relative Elevations.
• إضافة Elevation Points دون تغيير الهندسة الأفقية.
• إضافة أو حذف PI لتعديل المسار الأفقي.
• استخدام الخط كـBreakline داخل TIN Surface.
• استخدامه كأساس لإنشاء Grading.

أين تستخدم Feature Lines عمليًا؟

تستخدم Feature Lines عادةً لتمثيل المعالم التي يجب أن يحترمها سطح التصميم، مثل:

• Top of Curb: المنسوب العلوي للبردورة.
• Flowline أو Gutter Line: خط مجرى مياه الأمطار بجوار الرصيف.
• Edge of Pavement: حافة الرصف.
• Building Pad: حدود منصة أو منسوب تأسيس المبنى.
• Top/Toe of Slope: أعلى وأسفل المنحدرات.
• Swale Centerline: محور قناة التصريف السطحية.
• حدود مواقف السيارات والجزر الوسطية.
• المداخل وممرات المركبات والمشاة.
• حواف الجدران الاستنادية والتغيرات الحادة في المناسيب.
• Breaklines التي تتحكم في شبكة مثلثات TIN.

والقاعدة العملية البسيطة هي: إذا كان العنصر يمتلك مسارًا أفقيًا ومنسوبًا أو ميلًا تصميميًا يجب أن يؤثر في شكل الأرض أو تصريف المياه، فإن Feature Line غالبًا من أفضل الأدوات لتمثيله.

الفرق بين Feature Line وPolyline و3D Polyline وAlignment وCorridor

اختيار نوع الكائن الصحيح من بداية المشروع مهم جدًا. فقد تستطيع رسم العنصر نفسه باستخدام أكثر من أداة، لكن سهولة التعديل والعلاقات الديناميكية ودقة النموذج تختلف بصورة كبيرة.

Polyline

الـPolyline ممتاز للرسم الأولي والحدود والتفاصيل التي لا تحتاج إلى منطق تصميم رأسي متقدم. ويمكن تحويله لاحقًا إلى Feature Line عندما يصبح المسار جزءًا من نموذج التسوية.

3D Polyline

يسمح 3D Polyline لكل Vertex بامتلاك قيمة Z، لكنه لا يوفر مجموعة أدوات Feature Line الكاملة مثل Grading Elevation Editor وعلاقات Surface وأدوات التحكم المتخصصة في الميول.

Alignment

الـAlignment هو المرجع الصحيح لمحور طريق أو مسار يحتاج Stations وHorizontal Geometry وProfiles. ولا يفضل استبداله بـFeature Line في طريق رئيسي يحتاج منحنيات أفقية ورأسية وتصميم Corridor كامل.

إذا كان مشروعك يعتمد على محور طريق، يمكنك مراجعة دليل كيفية إنشاء Alignment في Civil 3D بطريقة احترافية لفهم العلاقة بين Alignment وProfile وCorridor.

Corridor

Corridor أكثر ملاءمة للطرق والمشروعات الخطية الكبيرة التي تتكرر فيها القطاعات التصميمية عبر Alignment وProfile. لكن استخدام Corridor لتصميم موقف صغير أو منصة مبنى قد يجعل النموذج أكثر تعقيدًا من المطلوب، بينما تستطيع مجموعة Feature Lines منظمة أداء المهمة بصورة أسرع وأكثر وضوحًا.

التحضير قبل إنشاء Feature Line

نجاح Feature Line يبدأ قبل تشغيل الأمر نفسه. فالخط الذي يحتوي مناسيب صحيحة ولكنه مرتبط بسطح خاطئ أو Drawing Units خاطئة يمكن أن ينتج تصميمًا غير صالح.

1. راجع Drawing Units: تأكد هل المشروع بالمتر أم القدم، ولا تخلط الوحدات عند إدخال Grade أو Elevation.
2. راجع Coordinate System: خصوصًا عند التعامل مع ملفات Survey أو GIS أو Xrefs.
3. أنشئ Existing Ground موثوقًا: من نقاط الرفع وBreaklines وBoundary المناسبة.
4. أنشئ Finished Ground مستقلًا: لا تضع بيانات التصميم داخل Surface الأرض الطبيعية.
5. نظف الـPolylines: أزل التكرارات والتقاطعات غير المطلوبة قبل التحويل.
6. ضع Naming Convention: مثل Curb_Top وCurb_FL وBuilding_Pad وSwale_CL.
7. حدد سياسة Sites: قبل إنشاء عدد كبير من الخطوط المتقاطعة.

إذا لم يكن لديك Surface صحيح حتى الآن، فمن الأفضل البدء بدليل كيفية إنشاء Surface في Civil 3D، لأن أي خط يستمد مناسيبه من Surface غير موثوق سينقل أخطاء السطح إلى التصميم الجديد.

فهم Sites قبل العمل المكثف باستخدام Feature Lines

يُعد مفهوم Site في Civil 3D من أكثر النقاط التي يتم تجاهلها عند تعلم Feature Lines. الـSite ليس مجرد مجلد تنظيمي داخل Prospector؛ بل يمثل مجموعة من العناصر التي تشترك في Topology وقد تتفاعل مع بعضها عند التقاطع.

يمكن أن تحتوي Sites على Feature Lines وAlignments وGradings وعناصر أخرى مترابطة. وعندما تتقاطع Feature Lines داخل البيئة نفسها، قد تؤثر العلاقات والـSplit Points الناتجة في المناسيب والتسوية.

لذلك توجد ثلاث استراتيجيات مفيدة:

• ضع العناصر التي يجب أن تتفاعل هندسيًا داخل Site واحد عندما يكون ذلك مقصودًا.
• استخدم Sites منفصلة للبدائل التصميمية أو المجموعات التي يجب ألا تؤثر في بعضها.
• استخدم <None> عندما لا تحتاج Feature Line إلى علاقات Topology مع Site محدد.

هذه النقطة تصبح مهمة جدًا في مواقف السيارات والساحات التي تحتوي عشرات خطوط الأرصفة والمجاري والمداخل؛ لأن تقاطع خطوط غير مخطط له قد ينتج نقاطًا أو علاقات رأسية لم تكن ضمن التصميم.

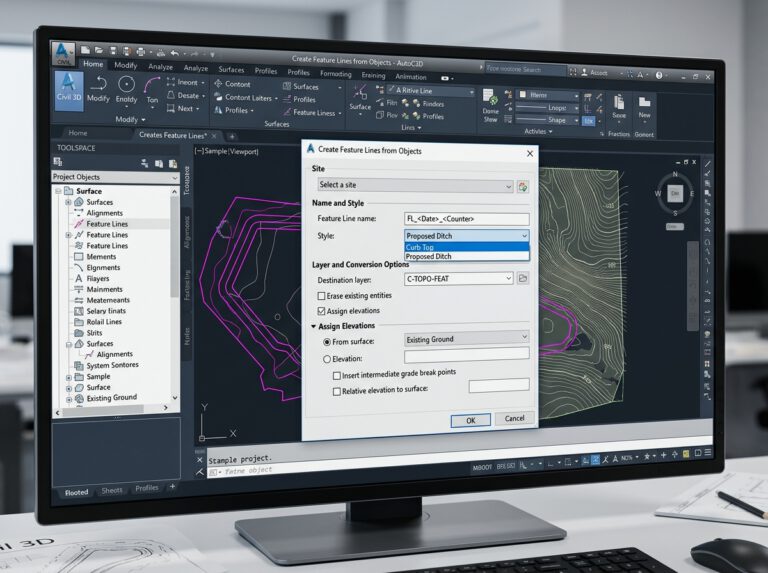

كيفية إنشاء Feature Line في Civil 3D من Polyline

تُعد طريقة Create Feature Lines From Objects من أكثر الطرق استخدامًا، خصوصًا عندما تكون حدود الموقع أو الرصيف أو الموقف مرسومة مسبقًا كـPolyline.

1. انتقل إلى Home.
2. من لوحة Create Design افتح قائمة Feature Line.
3. اختر Create Feature Lines From Objects.
4. حدد Polyline أو Line أو Arc المطلوب تحويله.
5. اختر Site المناسب أو <None> حسب استراتيجية المشروع.
6. حدد Style وLayer واسم Feature Line إذا لزم.
7. حدد طريقة المناسيب الأولية.

وتؤكد Autodesk إمكانية إنشاء Feature Line بتحويل خطوط وPolylines وArcs ثنائية أو ثلاثية الأبعاد، بما في ذلك عناصر مختارة من Xref في بعض سيناريوهات العمل.

ماذا أختار للمناسيب عند إنشاء Feature Line؟

يعتمد الاختيار على هدف الخط. فإذا كنت تحول حدًا مرسومًا لمنصة تصميمية، قد تدخل منسوبًا ثابتًا أو تعدله لاحقًا. أما إذا كان الخط يجب أن يتبع الأرض القائمة، فيمكن تعيين Elevations from Surface.

لكن الحصول على المناسيب من Surface لا يعني أن الخط أصبح تصميميًا صحيحًا. هذه العملية تقرأ شكل السطح الحالي فقط؛ لذلك يجب تعديل النقاط لاحقًا إذا كان المطلوب إنشاء ميل أو منسوب تصميم جديد.

إنشاء Feature Line بالرسم المباشر

إذا لم يكن لديك Polyline جاهز، يمكنك استخدام Create Feature Line ورسم المسار مباشرة. تحدد Site وStyle وLayer واسم الخط، ثم تبدأ بإدخال نقاط المسار.

أثناء الرسم تستطيع إدخال المناسيب يدويًا أو الحصول عليها من Surface بحسب الأوامر المتاحة. ويكون الرسم المباشر مناسبًا على سبيل المثال لإنشاء:

• قاع Swale جديد.
• خط كسر جديد داخل Finished Ground.
• حد منصة لم يكن مرسومًا سابقًا.
• Top أو Toe لمنحدر.
• خط تحكم رئيسي داخل موقف.

في المشاريع الحقيقية من الأفضل البدء من Critical Control Points بدل إضافة عدد كبير من النقاط. ومن أمثلتها منسوب باب مبنى، أو Invert لمصرف، أو رصيف قائم يجب الربط عليه، أو نقطة Tie-in مع طريق موجود. بعد تثبيت هذه النقاط يمكن استخدام أدوات Grade لحساب المناسيب الواقعة بينها.

إنشاء Feature Line من Alignment

يمكن أيضًا إنشاء Feature Line اعتمادًا على Alignment في بعض سيناريوهات التصميم. وتسمح Civil 3D بإنشاء علاقة يمكن أن تكون ديناميكية مع Alignment وProfile، بحيث تتحدث Feature Line عند تعديل العناصر الأصلية بحسب طريقة الإنشاء.

هذه الإمكانية مفيدة عندما تحتاج إلى استخدام هندسة مسار موجود كأساس لأعمال Grading، لكنها لا تعني استبدال Alignment بالـFeature Line؛ فلكل منهما وظيفة مختلفة داخل نموذج Civil 3D.

Absolute Elevation وRelative Feature Line: ما الفرق؟

من المهم جدًا فهم الفرق بين Feature Line ذات منسوب مطلق Absolute Elevation وخط مرتبط نسبيًا بسطح Relative to Surface.

Absolute Elevation

إذا كانت نقطة Feature Line عند منسوب 100.50 م كقيمة مطلقة، فإن تعديل Surface الموجودة أسفلها لا يغير هذا المنسوب تلقائيًا. تبقى النقطة عند 100.50 م ما لم تعدلها بنفسك أو بأمر آخر.

Relative to Surface

عند جعل Feature Line نسبية إلى Surface، يمكن تعريف النقاط بفرق منسوب Offset عن السطح المرجعي. فإذا تغير Surface لاحقًا، تحافظ Feature Line على العلاقة النسبية وتتحرك وفقًا للتغيير.

مثال: إذا كان خط ما مصممًا ليبقى على ارتفاع +0.15 م فوق Surface، فإن تعديل سطح المرجع يمكن أن يؤدي إلى تحديث منسوب Feature Line مع الحفاظ على هذا الفرق، بدل إعادة إدخال المناسيب يدويًا.

هذه خاصية قوية جدًا، لكنها تتطلب فهم علاقات البيانات. تجنب إنشاء Circular Dependencies مثل جعل Feature Line تعتمد على Surface ثم استخدام الخط نفسه بطريقة تخلق اعتمادًا متبادلًا غير منطقي بين الأسطح.

كيفية تعديل مناسيب Feature Line

بعد إنشاء الخط تبدأ المرحلة الأهم: تحرير المناسيب والميول. حدد Feature Line وافتح أدوات Edit Elevations أو Grading Elevation Editor بحسب الإصدار وواجهة البرنامج.

يعرض المحرر نقاط الخط ومعلومات مثل Station أو المسافات والمناسيب والميول والعلاقات الرأسية، ويتيح تغيير Elevation بصورة رقمية بدل تحريك النقاط بصريًا.

إذا كنت تتعامل بكثافة مع الأسطح والمناسيب، يمكنك كذلك مراجعة دليل كيفية تعديل مناسيب Surface في Civil 3D لفهم الفرق بين تعديل Feature Line نفسها وتعديل مصدر بيانات Surface.

رفع أو خفض Feature Line بالكامل باستخدام Raise/Lower

إذا كانت جميع مناسيب الخط صحيحة بالنسبة إلى بعضها ولكن التصميم بأكمله يحتاج إلى التحرك رأسيًا، فاستخدم Raise/Lower بدل تعديل كل نقطة منفردة.

مثال: لديك Curb Top تم تصميمه بصورة صحيحة، ثم قرر فريق التنسيق رفع جميع المناسيب بمقدار 0.15 م. استخدام Raise/Lower بقيمة +0.15 م يرفع جميع النقاط بالقيمة نفسها، مع الحفاظ على فروق المناسيب والميول الداخلية.

وهذا أفضل من إضافة 0.15 م يدويًا لكل نقطة، لأن التعديل اليدوي يزيد احتمال نسيان نقطة أو إدخال قيمة خاطئة.

طريقة ضبط الميل بين نقطتين في Feature Line

تُعد أداة Set Grade/Slope Between Points من أهم أدوات Feature Line، لأنها تتيح تحديد Grade أو Slope بين نقطتين بدل حساب كل منسوب يدويًا.

وتسمح Autodesk أثناء الأمر بتحديد نقطة البداية والنهاية ثم إدخال الميل أو Grade أو Elevation للنهاية أو فرق المنسوب.

مثال حساب ميل 2%

لنفترض أن لدينا خطًا طوله 20 م، ومنسوب البداية:

100.00 م

والمطلوب ميل هابط بنسبة 2%.

فرق المنسوب:

20 × 0.02 = 0.40 م

وبالتالي منسوب النهاية:

100.00 − 0.40 = 99.60 م

لكن انتبه أثناء تنفيذ الأمر إلى النقطة التي تعتبرها ثابتة. إذا ثبتت نقطة البداية يتغير منسوب النهاية، أما إذا كانت النهاية هي Control Point المعتمد فقد تحتاج إلى تنفيذ الحساب في الاتجاه المعاكس.

Set Grade/Slope Across Feature Lines

في شبكات التسوية المعقدة قد تحتاج إلى تطبيق ميل عبر عدة Feature Lines متقاطعة بدل خط واحد. يوفر Civil 3D أدوات تسمح بتحديد مسار عبر نقاط اتصال بين أكثر من Feature Line وتوزيع الميل بينها.

هذه الطريقة مفيدة في المواقف والساحات التي تحتوي عدة خطوط تحكم، لكن يجب استخدامها بعناية عندما توجد نقاط ثابتة مثل Catch Basin أو Threshold للمبنى. ثبت النقاط الحرجة أولًا وتأكد أن الأمر لن يعيد حساب منسوب يجب أن يبقى ثابتًا.

Elevation Point وPI: ما الفرق؟

من الأخطاء الشائعة التعامل مع جميع نقاط Feature Line على أنها متشابهة. لكن هناك فرق أساسي بين Elevation Point وPI – Point of Intersection.

Insert Elevation Point

استخدمها عندما تحتاج نقطة تحكم رأسية جديدة على مسار Feature Line من دون تغيير شكل الخط في Plan. مثال ذلك نقطة تغير ميل داخل حافة طويلة مستقيمة.

Insert PI

استخدمها عندما تحتاج إلى تغيير المسار الهندسي نفسه أو إضافة Vertex يؤثر في شكل Feature Line أفقيًا.

ولا تفرط في إضافة النقاط. Surface جيد لا يعني Surface يحتوي أكبر عدد ممكن من النقاط؛ بل سطح يحتوي النقاط الصحيحة في المواقع التي تتغير عندها الهندسة أو المناسيب فعلًا.

استخدام Feature Line مع Surface

وجود Feature Line في الرسم لا يعني تلقائيًا أن Surface ستتبعها. لكي يؤثر الخط في شبكة TIN يجب إدخاله ضمن تعريف Surface بالطريقة المناسبة، ومن أشهرها استخدامه كـBreakline.

إذا كنت ما زلت في مرحلة بناء سطح الأرض، راجع أيضًا دليل إنشاء Surface من نقاط المساحة في Civil 3D لفهم دور نقاط الرفع وBreaklines وBoundaries في بناء TIN موثوق.

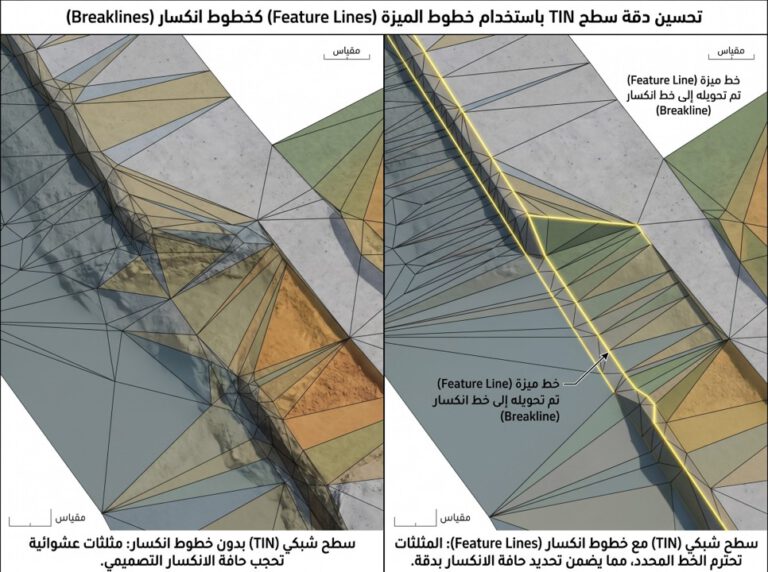

ما هي Breakline ولماذا Feature Line مهمة لها؟

الـBreakline هي بيانات تخبر TIN Surface بأن هناك معلمًا خطيًا يجب أن تحترمه Triangulation. وتستخدم لتمثيل العناصر التي لا ينبغي للمثلثات عبورها بصورة عشوائية، مثل:

• حواف الأرصفة.
• قاع قنوات التصريف.
• قمم التلال.
• Top وToe للمنحدرات.
• حواف الجدران الاستنادية.
• حافات الرصف والتغيرات الواضحة في الميل.

وفق Autodesk، تساعد Breaklines على إجبار Triangulation على اتباع الخط بدل تكوين مثلثات تعبر المعلم، وهي خطوة أساسية للحصول على Surface يعكس الشكل الهندسي الحقيقي للموقع.

كيفية إضافة Feature Line كـBreakline إلى Surface

1. افتح Toolspace > Prospector.
2. اختر Surface التصميم مثل Finished Ground.
3. افتح Definition.
4. انقر بزر الفأرة الأيمن على Breaklines.
5. اختر Add.
6. استخدم Standard Breakline في الحالات التقليدية المناسبة.
7. حدد Feature Line أو مجموعة الخطوط.
8. أعد بناء Surface عند الحاجة.
9. اعرض Triangles وContours وافحص النتيجة.

كما يمكن في بعض الواجهات تحديد Feature Line مباشرة ثم اختيار Add to Surface as Breakline.

لماذا يجب فحص Triangles وليس Contours فقط؟

قد تظهر Contours بصورة ناعمة ومقبولة بينما تحتوي شبكة TIN نفسها على مثلثات طويلة أو اتجاهات غير منطقية. ولهذا يجب عدم تقييم Surface من شكل خطوط الكنتور فقط.

بعد إضافة Feature Lines وBreaklines، فعّل عرض Triangles وابحث عن:

• مثلثات تعبر رصيفًا أو قناة تصريف.
• مثلثات طويلة جدًا بين مناطق لا يجب ربطها.
• نقاط شاذة تنتج Peaks أو Depressions.
• امتداد Surface خارج حدود بيانات التصميم.
• انعكاسات غير منطقية في الميل.

ويمكنك مراجعة طريقة عمل Contour في Civil 3D لفهم العلاقة بين TIN والكنتور ولماذا لا تعتبر نعومة Contours دليلًا كافيًا على صحة Surface.

هل زيادة Supplementing أو التكثيف تجعل Surface أدق؟

ليس بالضرورة. زيادة عدد النقاط على Breakline قد تكون مفيدة عندما يكون هناك قوس طويل أو مسافات كبيرة بين الرؤوس، لكنها قد تنتج أيضًا عددًا ضخمًا من مثلثات TIN دون إضافة معلومات هندسية حقيقية.

استخدم التكثيف عندما تكون هناك حاجة واضحة لتمثيل شكل منحني أو توزيع نقاط أكثر انتظامًا، ولا تستخدمه لمجرد جعل Surface «أكثر كثافة». الهدف هو تمثيل الهندسة الصحيحة بأقل قدر ضروري من البيانات.

استخدام Feature Line في أعمال Grading

تمثل Feature Line أحد أهم الـFootprints لأعمال Grading في Civil 3D. وتستخدم أدوات Grading لإنشاء أسطح نهائية من خط تحكم عبر تطبيق معيار تصميمي باتجاه Surface أو Distance أو Elevation أو Relative Elevation.

مثال: لديك منصة مبنى عند منسوب 102.50 م وتحتاج منحدرًا من حافتها حتى الأرض الطبيعية.

1. أنشئ Feature Line مغلقة تمثل حدود Building Pad.
2. حدد المناسيب التصميمية الصحيحة.
3. افتح Grading Creation Tools.
4. أنشئ Grading Group مناسبًا.
5. اختر معيارًا مثل Grade to Surface.
6. حدد Existing Ground كهدف.
7. أدخل الميل أو النسبة التصميمية المطلوبة.
8. اختر الجهة الصحيحة التي سيتم إنشاء Grading عليها.
9. افحص Daylight Line الناتج.
10. أنشئ أو حدّث Finished Ground Surface.

توضح Autodesk أن الـGrading Footprint يمكن أن يكون Feature Line، وأن الهدف يمكن أن يكون Surface أو Distance أو Elevation أو Relative Elevation، وهو ما يجعل Feature Lines جزءًا أساسيًا من تصميم Finished Ground.

فهم الميل 3:1 و2% و1:50 قبل إدخاله في Civil 3D

لا يكفي معرفة مكان أمر Grade؛ يجب فهم طريقة التعبير عن الميل المستخدمة في المشروع.

راجع دائمًا إعدادات المشروع والمواصفات، لأن طريقة عرض Grade وSlope واتجاه الإشارة قد تختلف وفق Template وإعدادات الرسم والمكتب.

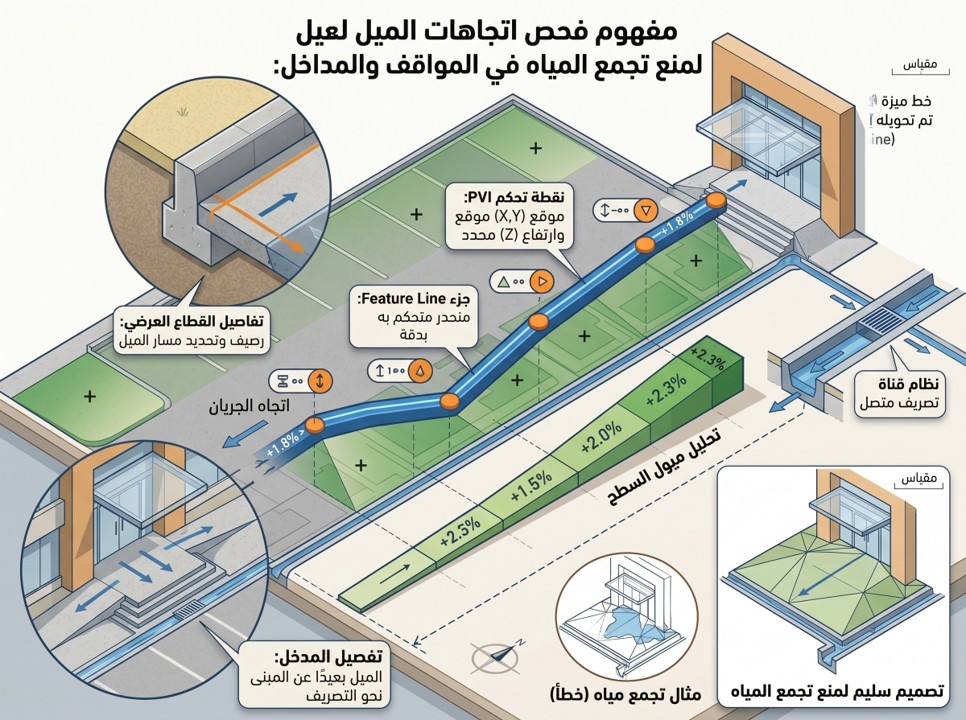

مثال تطبيقي: تصميم ميل موقف سيارات باستخدام Feature Lines

لنفترض أن لدينا موقف سيارات بطول 30 م وعرض 18 م، ونريد توجيه المياه باتجاه مصرف يقع عند الطرف المنخفض.

إذا كان منسوب النقطة العليا:

100.50 م

والميل الطولي المطلوب:

1%

وطول المسار 30 م، فإن فرق المنسوب يكون:

30 × 0.01 = 0.30 م

وبالتالي يصبح منسوب الطرف المنخفض:

100.50 − 0.30 = 100.20 م

لكن تصميم موقف حقيقي لا يعتمد عادةً على الميل الطولي وحده. يجب تحديد الميل العرضي أيضًا بحيث تتجه المياه نحو Gutter أو Swale أو Catch Basin بدل تكوين مناطق منخفضة داخل سطح الموقف.

يمكن إنشاء Feature Lines تمثل:

• حواف الموقف العليا.
• Curb Flowlines.
• Center Crown عند وجوده.
• مداخل المركبات.
• حدود الأرصفة.
• مواقع المصارف.
• خطوط تغير اتجاه الميل.

ثم تتم إضافة الخطوط المؤثرة إلى Finished Ground باعتبارها Breaklines، وبعد بناء Surface يتم فحص اتجاهات الميل والتجمعات المنخفضة.

كيفية فحص تصريف الموقع بعد إنشاء Feature Lines

بعد الانتهاء من Finished Ground لا تعتبر النموذج صحيحًا لمجرد أن Contours تبدو منتظمة. فالمشكلة الأكثر خطورة في تصميم المواقع هي وجود Local Low Point غير مقصودة تؤدي إلى تجمع المياه.

افحص التصميم باستخدام أكثر من وسيلة:

• Slope Arrows أو أدوات اتجاه الميل المتاحة.
• Slope Analysis.
• Elevation Analysis.
• Contours.
• TIN Triangles.
• Spot Elevations عند النقاط الحرجة.
• منظور ثلاثي الأبعاد.
• مقاطع عبر المناطق المشكوك فيها.

ولا تعتمد على 3D View وحده؛ فقد يبدو الانحدار صحيحًا بصريًا بسبب Vertical Exaggeration أو زاوية العرض بينما تظهر الأرقام وجود نقطة منخفضة غير مقصودة.

Feature Line وعلاقتها بحساب Cut & Fill

Feature Lines لا تحسب كميات الحفر والردم وحدها، لكنها تؤثر مباشرة في Finished Ground Surface التي تستخدم لاحقًا في حساب Volume.

إذا كانت Feature Lines غير صحيحة، فقد ينتج Finished Ground خاطئ، وبالتالي تصبح كمية Cut & Fill خاطئة حتى لو نفذ Civil 3D عملية الحساب دون Error.

بعد الانتهاء من تصميم Surface يمكنك مراجعة دليل كيفية حساب كميات الحفر والردم في Civil 3D لفهم مقارنة Existing Ground وFinished Ground وإنشاء Volume Surface.

Feature Line Style: تنظيم الخطوط حسب الوظيفة

في المشروع الصغير قد تتمكن من التعرف على الخطوط من ألوانها، لكن هذه الطريقة تصبح غير فعالة عندما يحتوي المشروع عشرات أو مئات Feature Lines.

استخدم Feature Line Styles وLayers بطريقة منظمة، بحيث تعبر التسمية عن الوظيفة الهندسية. أمثلة:

• Curb_Top.
• Curb_Flowline.
• EOP.
• Building_Pad.
• Swale_CL.
• Slope_Top.
• Slope_Toe.
• Wall_Top.
• Wall_Bottom.

وجود نظام أسماء واضح يساعدك عند اختيار خطوط معينة، وفهم النموذج بعد مرور عدة أشهر، وتسليم الملف لمهندس آخر، واكتشاف الأخطاء داخل Surface.

أفضل طريقة لتسمية مناسيب Feature Lines في اللوحات

ليس من الضروري إظهار Elevation Label على كل Vertex. كثرة التسميات قد تجعل المخطط التنفيذي غير مقروء.

ركز على النقاط التي يحتاجها المسّاح أو المقاول أثناء التنفيذ:

• بداية ونهاية الميل.
• نقاط تغير Grade.
• مناسيب المداخل.
• Top of Curb وFlowline عند العقد.
• Catch Basin وDrain Inverts.
• Building Entrances.
• High Points وLow Points.
• Tie-in Points مع الوضع القائم.

كل Label يجب أن يجيب عن سؤال تنفيذي. إذا لم تضف التسمية معلومة يحتاجها من سيقرأ المخطط، فمن الأفضل عدم ازدحام اللوحة بها.

أخطاء شائعة عند استخدام Feature Line في Civil 3D وحلولها

1. Feature Line تحصل على مناسيب غير متوقعة

السبب المحتمل: تم اختيار Surface خاطئة أو Surface نفسها تحتوي نقاطًا أو TIN غير صحيح.

الحل: تحقق من اسم Surface، وأعد بناءها، وافحص Triangles والنقاط المصدرية قبل إعادة استخراج المناسيب.

2. Surface لا تتبع حافة الرصيف

السبب: Feature Line موجودة في الرسم لكنها لم تضف كـBreakline إلى Surface.

الحل: أضفها إلى Surface Definition ثم افحص Triangles.

3. الميل أصبح في الاتجاه المعاكس

السبب: تم اختيار نقطة البداية أو اتجاه الميل بصورة غير صحيحة.

الحل: احسب منسوب النهاية يدويًا قبل تنفيذ الأمر وقارن الناتج بالقيمة التي يولدها البرنامج.

4. Feature Lines تتسبب في تغييرات غير متوقعة عند التقاطع

السبب المحتمل: الخطوط موجودة داخل Site واحد وتتفاعل ضمن Topology نفسها.

الحل: راجع استراتيجية Sites وضع العناصر المستقلة أو البدائل في Site منفصل أو خارج Site عند الحاجة.

5. Surface تحتوي مثلثات طويلة وغير منطقية

الحل: لا تبدأ بإضافة نقاط عشوائية. افحص Boundary وBreaklines ومصادر البيانات أولًا وحدد المعلم الهندسي الذي يجب أن يمنع Triangulation غير الصحيحة.

6. Grading اتجه إلى الجهة الخطأ

راجع جانب تطبيق Grading واتجاه السهم قبل تأكيد العملية. اختيار الجهة المعاكسة قد ينشئ منحدرًا نحو المبنى بدل الابتعاد عنه.

7. كثرة النقاط جعلت النموذج صعب الإدارة

لا تضع Elevation Point عند كل متر دون ضرورة. استخدم النقاط عند تغير الهندسة أو الميل أو عند وجود Control Point فعلي.

8. فقدان خصائص Feature Line بعد التصدير

عند تصدير الملف إلى AutoCAD أو تحويل Civil 3D Objects إلى عناصر أبسط، قد تفقد Feature Lines خصائصها وعلاقاتها المدنية الذكية. لذلك احتفظ دائمًا بملف DWG الأصلي باعتباره Design Source، ولا تجعل النسخة المبسطة هي المرجع التصميمي.

هل يمكن تحويل Feature Line إلى Polyline؟

يمكن الحصول على نسخة هندسية أبسط من Feature Line في سياقات التصدير أو مشاركة الملف مع مستخدم AutoCAD عادي، لكن تحويلها إلى كائن أبسط يعني عادة فقدان جزء من معلومات Civil 3D مثل أدوات تحرير المناسيب والعلاقات مع Sites وGrading والأسطح.

لذلك تعامل مع Polyline الناتجة كنسخة للتنسيق أو التبادل، وليس باعتبارها بديلًا عن Feature Line الأصلية داخل ملف التصميم.

نصائح احترافية للعمل باستخدام Feature Lines

1. ابدأ من نقاط التحكم الحرجة: المصارف والمداخل والمناسيب القائمة قبل النقاط الثانوية.
2. افصل Existing Ground عن Finished Ground: ولا تضف بيانات التصميم إلى Surface الأرض الطبيعية.
3. استخدم أسماء وظيفية: تسمح بمعرفة وظيفة الخط دون تحديده بصريًا.
4. حدد Site Strategy مسبقًا: قبل تكاثر الخطوط المتقاطعة.
5. استخدم أقل عدد نقاط يحقق التصميم: وتجنب Over-modeling.
6. راجع المناسيب رقميًا: ولا تعتمد على المنظر ثلاثي الأبعاد فقط.
7. افحص Triangles: بعد كل تعديل رئيسي في Breaklines.
8. راجع التصريف كنظام كامل: وليس Feature Line منفردة فقط.
9. أنشئ نسخة احتياطية: قبل تعديل خطوط مرتبطة بعدة Gradings أو Surfaces.
10. وثق Control Points: حتى يعرف المراجع أي المناسيب ثابتة وأيها محسوبة.
11. افحص Tie-in مع Existing Ground: حتى لا تنتج حواف أو تغييرات ميل غير قابلة للتنفيذ.
12. لا تنعم Surface لمجرد الشكل: الأولوية للتمثيل الهندسي الصحيح.

Workflow احترافي لتصميم موقع باستخدام Feature Lines

لجمع جميع الخطوات السابقة في سير عمل واضح، يمكن اتباع التسلسل التالي في مشروع Site Development:

1. استيراد Survey Data ومراجعتها.
2. إنشاء Existing Ground Surface.
3. إضافة Survey Breaklines وOuter Boundary.
4. فحص TIN وContours.
5. تحديد Control Elevations للمباني والمداخل والمصارف.
6. رسم أو تحويل Polylines الرئيسية إلى Feature Lines.
7. تحديد Site Strategy وNaming Convention.
8. ضبط منسوب Building Pads.
9. إنشاء Curb Tops وFlowlines.
10. تطبيق الميول الطولية والعرضية.
11. إنشاء Swales وDrainage Paths.
12. إضافة Feature Lines إلى Finished Ground كـBreaklines عند الحاجة.
13. إنشاء Grading للعناصر التي تتطلب Daylight إلى Existing Ground.
14. بناء Finished Ground Surface.
15. فحص Triangles وContours وSlope Analysis.
16. فحص Low Points واتجاهات الجريان.
17. مراجعة Tie-ins مع Existing Ground.
18. مقارنة EG وFG وحساب Cut & Fill.
19. إضافة Labels الضرورية للوحات التنفيذية.
20. إجراء مراجعة نهائية للمناسيب والميول قبل التسليم.

أسئلة شائعة عن Feature Line في Civil 3D

ما فائدة Feature Line في Civil 3D؟

تستخدم لإنشاء خطوط ثلاثية الأبعاد تحتوي مناسيب وميولًا ويمكن استخدامها للتحكم في Surface باعتبارها Breaklines، ولإنشاء Grading وتمثيل الأرصفة والمنحدرات والمنصات وقنوات التصريف وغيرها من عناصر تصميم المواقع.

ما الفرق بين Feature Line و3D Polyline؟

كلاهما يمكن أن يحمل قيم Z، لكن Feature Line توفر أدوات Civil 3D متخصصة لتحرير المناسيب والميول والارتباط بالأسطح والعمل مع Grading وSites.

هل يمكن إنشاء Feature Line من Polyline؟

نعم. استخدم Create Feature Lines From Objects ثم حدد Polyline أو العناصر المدعومة، واختر Site وStyle وطريقة تعيين المناسيب.

هل تتغير Feature Line إذا تغير Surface؟

يعتمد ذلك على نوع العلاقة. Feature Line ذات المناسيب المطلقة لا تتبع Surface تلقائيًا لمجرد أنها حصلت منها على مناسيب في مرحلة سابقة، بينما يمكن لـRelative Feature Line الحفاظ على فرق منسوب نسبي مع Surface وتحديث نفسها عند تغير المرجع وفق إعداد العلاقة.

هل Feature Line تؤثر تلقائيًا في Surface؟

ليس بالضرورة. يجب إدخال الخط ضمن Surface Definition بالطريقة المطلوبة، مثل إضافته كـBreakline، حتى تتحكم مثلثات TIN في شكل السطح وفق الخط.

هل يمكن استخدام Feature Line بدل Alignment؟

يمكن استخدامها لبعض المسارات البسيطة والتسوية الموضعية، لكنها ليست البديل المناسب لمحور طريق رئيسي يحتاج Stations وProfiles ومنحنيات هندسية وCorridor.

ما الفرق بين PI وElevation Point؟

Elevation Point تضيف نقطة تحكم في المنسوب على المسار دون تغيير هندسته الأفقية، بينما PI تمثل نقطة في الهندسة الأفقية للخط وقد يؤدي تعديلها إلى تغيير شكل المسار في Plan.

هل يمكن استخدام Feature Lines لتصميم مواقف السيارات؟

نعم، وهي من أفضل استخداماتها. يمكن تمثيل حواف الرصف والأرصفة وFlowlines وHigh Points وLow Points والمصارف بخطوط Feature Lines، ثم بناء Finished Ground وفحص اتجاهات التصريف.

متى أستخدم Breakline؟

استخدمها عندما توجد حافة أو تغير في شكل الأرض يجب أن تحترمه شبكة TIN، مثل curb أو swale أو ridge أو toe/top of slope. الهدف ليس إضافة المزيد من الخطوط، بل منع Surface من interpolation غير واقعي عبر المعالم المهمة.

مسار تعلم Civil 3D المرتبط بـFeature Lines

إذا كنت تريد بناء Workflow متكامل في Civil 3D بدل تعلم الأوامر بصورة منفصلة، فإن التسلسل التالي مناسب:

• ابدأ بـإنشاء Surface في Civil 3D.
• تعلم إنشاء Surface من نقاط المساحة.
• افهم إنشاء Contour وفحص TIN.
• استخدم Feature Lines للتحكم في المناسيب والميول كما في هذا الدليل.
• تعلم تعديل مناسيب Surface ومعالجة بياناتها.
• في مشاريع الطرق انتقل إلى إنشاء Alignment ثم Profile وCorridor.
• بعد بناء Existing Ground وFinished Ground استخدم حساب كميات الحفر والردم في Civil 3D.

الخلاصة

إتقان Feature Line في Civil 3D لا يعني فقط معرفة أمر Create Feature Line؛ بل يعني فهم العلاقة بين المسار الأفقي والمنسوب والميل وSurface وBreaklines وSites وGrading. فالخط يصبح جزءًا من نموذج التصميم، وأي منسوب أو نقطة غير صحيحة يمكن أن تنتقل آثارها إلى Finished Ground والتصريف وكميات الحفر والردم.

ابدأ من Surface موثوق، وحدد نقاط التحكم الأساسية، واستخدم Polyline كمرحلة رسم عند الحاجة ثم حول العناصر المهمة إلى Feature Lines. اضبط المناسيب والميول رقميًا، وفرق بين PI وElevation Points، واستخدم Relative Elevations فقط عندما تكون العلاقة مع Surface مطلوبة فعلًا.

بعد ذلك أضف Feature Lines المؤثرة إلى Finished Ground باعتبارها Breaklines، وأنشئ Grading عند الحاجة، ثم افحص TIN Triangles وContours وSlope Directions والمناسيب الحرجة. لا تعتمد على الشكل ثلاثي الأبعاد وحده ولا على نعومة خطوط الكنتور؛ فالمعيار الحقيقي هو أن يمثل Surface التصميم المطلوب هندسيًا وأن يقود المياه إلى وجهتها الصحيحة.

بهذه المنهجية تصبح Feature Lines أداة مركزية في تصميم الأرصفة والمواقف والمنصات والمداخل والمنحدرات وشبكات التصريف السطحي، وتساعدك على بناء نموذج Civil 3D أكثر وضوحًا وقابلية للتعديل والمراجعة والتنفيذ.

مصادر ومراجع

• Autodesk Civil 3D Help – Feature Lines.
• Autodesk – Create Feature Lines From Objects.
• Autodesk Civil 3D – About Breaklines.
• Autodesk Civil 3D – About Grading.
• Autodesk Civil 3D – Relative Feature Lines.
• Autodesk Civil 3D – About Sites.
