قراءة المخططات المعمارية في 12 خطوة بالأمثلة

قراءة المخططات المعمارية في 12 خطوة: شرح الرموز والمناسيب والقطاعات بالأمثلة

قراءة المخططات المعمارية تبدأ من فهم وظيفة كل لوحة، ثم تحديد المحاور والأبعاد والمناسيب، وربط المسقط الأفقي بالواجهات والقطاعات وجداول الأبواب والتشطيبات. لا يُقرأ أي رسم بمعزل عن رقم مراجعته والملاحظات العامة وبقية التخصصات؛ فالخطأ في منسوب باب أو فتحة خدمة قد يتحول إلى إعادة عمل مكلفة في الموقع.

في هذا الدليل ستتعلم كيفية قراءة المخططات المعمارية في 12 خطوة عملية، من التحقق من الإصدار ومقياس الرسم إلى اكتشاف التعارضات واستخراج كميات أولية. ستجد جداول للرموز، وأمثلة لغرفة وسلّم وفتحة باب، وقائمة مراجعة يمكن استخدامها مع أي مشروع سكني أو تجاري. الأرقام المستخدمة تعليمية، أما التنفيذ فيخضع للرسومات والمواصفات المعتمدة ومتطلبات المشروع.

الخطوة 1: حدد نوع المخطط وحالته قبل البدء

ليست كل الرسومات الصادرة عن المشروع صالحة للغرض نفسه. فقد تُستخدم رسومات المناقصة للتسعير، ورسومات التصميم أو العقد لتحديد المتطلبات، ورسومات تنفيذ تفصيلية لبيان تركيب جزء محدد، ثم تُجمع وثائق توثيق الأعمال المنفذة عند التسليم. الأهم من التسمية هو حالة الإصدار المعتمدة والغرض المسموح باستخدامه وفق نظام المشروع.

يرمز IFC في بعض سجلات الرسومات إلى Issued for Construction، بينما يشير في بيئة BIM أيضًا إلى صيغة تبادل النماذج Industry Foundation Classes. يعتمد المعنى على السياق. وللتوسع في الفروق بين أنواع الرسومات، يشرح دليل Autodesk لأنواع رسومات البناء أدوار هذه المستندات، كما توضح تعريفات Cornell لرسومات As-Built وRecord سبب عدم استعمال المصطلحين كمترادفين دائمًا.

الخطوة 2: اقرأ خانة العنوان وسجل المراجعات والملاحظات العامة

ابدأ من Title Block لا من قلب المسقط. تأكد من اسم المشروع ورقم المبنى والطابق ورقم اللوحة والتخصص ومقياس الرسم وتاريخ الإصدار وحالة الاعتماد. قارن هذه البيانات بسجل الرسومات المعتمد Drawing Register، ثم اقرأ General Notes ومفتاح الرموز. لا يعني أن اللوحة تحمل أحدث تاريخ أنك مخوّل باستخدامها في التنفيذ؛ قد تكون صادرة للمراجعة فقط.

• Drawing Number: يحدد المرجع الدقيق الذي ستذكره في أي طلب معلومات أو فحص.
• Revision: يميز التعديل؛ قارن وصفه ومكان الغيوم التعديلية إن وجدت.
• Issue Status: يحدد الغرض من الإصدار: مراجعة أو تسعير أو تنسيق أو تنفيذ بحسب اصطلاح المشروع.
• References: يوجهك إلى القطاعات والتفاصيل والجداول المرتبطة.
• Units / Scale: يمنع الخلط بين المتر والمليمتر وبين الرسم المقياسي وغير المقياسي.

مثال: إذا ظهر الباب D-07 في A-101 Rev C، بينما يشير جدول الأبواب إلى A-601 Rev B، فتحقق من توافق الإصدارين قبل طلب تصنيع الباب. اختلاف المراجعات لا يعني تلقائيًا وجود خطأ، لكنه يستحق التحقق من سجل الوثائق والتعديلات المؤثرة.

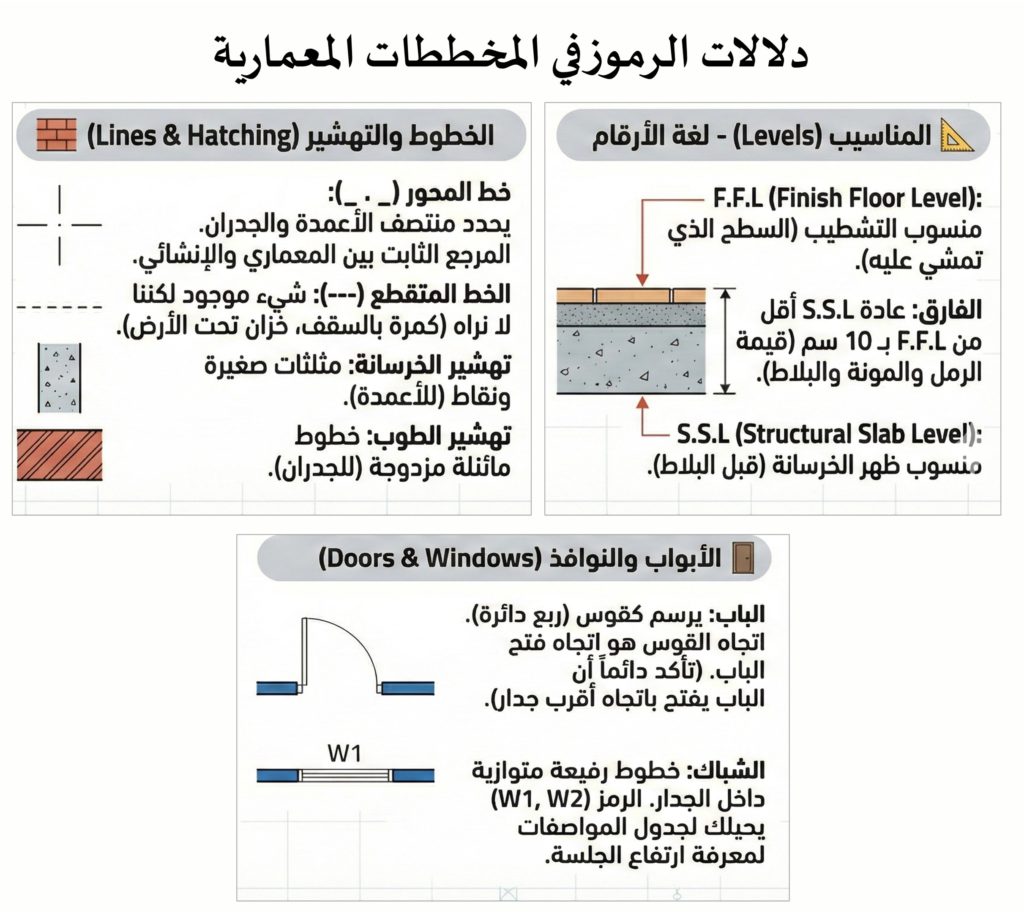

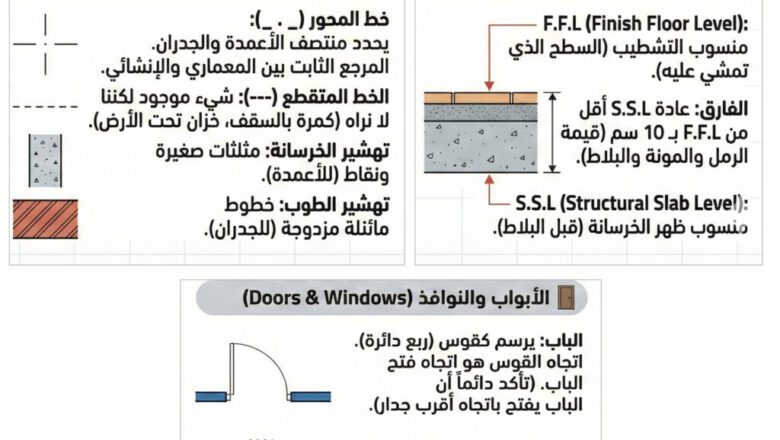

الخطوة 3: افهم مقياس الرسم والرموز والاختصارات

مقياس الرسم 1:100 يعني أن وحدة على الورقة تمثل 100 وحدة من الواقع؛ فكل 1 سم على نسخة مطبوعة بالمقياس الصحيح يمثل 1 متر فعلي. أما 1:50 فيظهر تفصيلًا أكبر. لكن الملف المعروض على شاشة أو PDF مُعاد التحجيم قد لا يحافظ على هذا القياس، لذلك اعتمد الأبعاد المكتوبة والمعلومات الرقمية المعتمدة أولًا، ثم استخدم القياس من الملف بعد معايرته عند الحاجة وبحسب إجراءات العمل.

إذا كانت لوحتك تستخدم المليمتر والأخرى المتر، راجع التحويلات من خلال محول الوحدات الهندسية في كيفَ بدل إدخال أبعاد بوحدات مختلطة إلى جدول واحد.

الخطوة 4: تتبع المحاور والأبعاد قبل تحديد مواقع الجدران

المحاور Grid Lines هي نظام الإسناد الأفقي بين اللوحات. قد تُسمى بأرقام في اتجاه وحروف في الآخر، ويُستخدم تقاطع مثل B/3 لوصف موضع عنصر بدقة. بعد ذلك اقرأ سلاسل الأبعاد: الأبعاد الكلية للمبنى، والمسافات بين المحاور، والأبعاد الصافية للفراغات، والسماكات، والفتحات. لا تخلط بين البعد من مركز إلى مركز وبين المسافة الصافية بين وجهي جدارين.

مثال توضيحي: إذا كانت المسافة بين محوري جدارين 4.20 م، وكان سمك كل جدار 0.20 م، ومحورا الجدارين في مركزي سماكتيهما، فإن المسافة الصافية بين وجهيهما = 4.20 − 0.10 − 0.10 = 4.00 م. أما إذا كانت الأبعاد مكتوبة من وجه إلى وجه، فلا يصح تطبيق الخصم نفسه. موضع خط البعد هو الذي يحدد التفسير.

• ابدأ بالأبعاد الكلية للتحقق من إغلاق سلاسل الأبعاد دون اختلاف غير مفسر.
• تأكد من اتجاه الشمال وحدود الموقع إن كانت ضرورية لموضع المبنى.
• استخدم تقاطعات المحاور عند توثيق اختلاف موقع جدار أو فتحة.
• راجع علاقة الجدران الإنشائية بالقواطع المعمارية قبل التوقيع بالموقع.

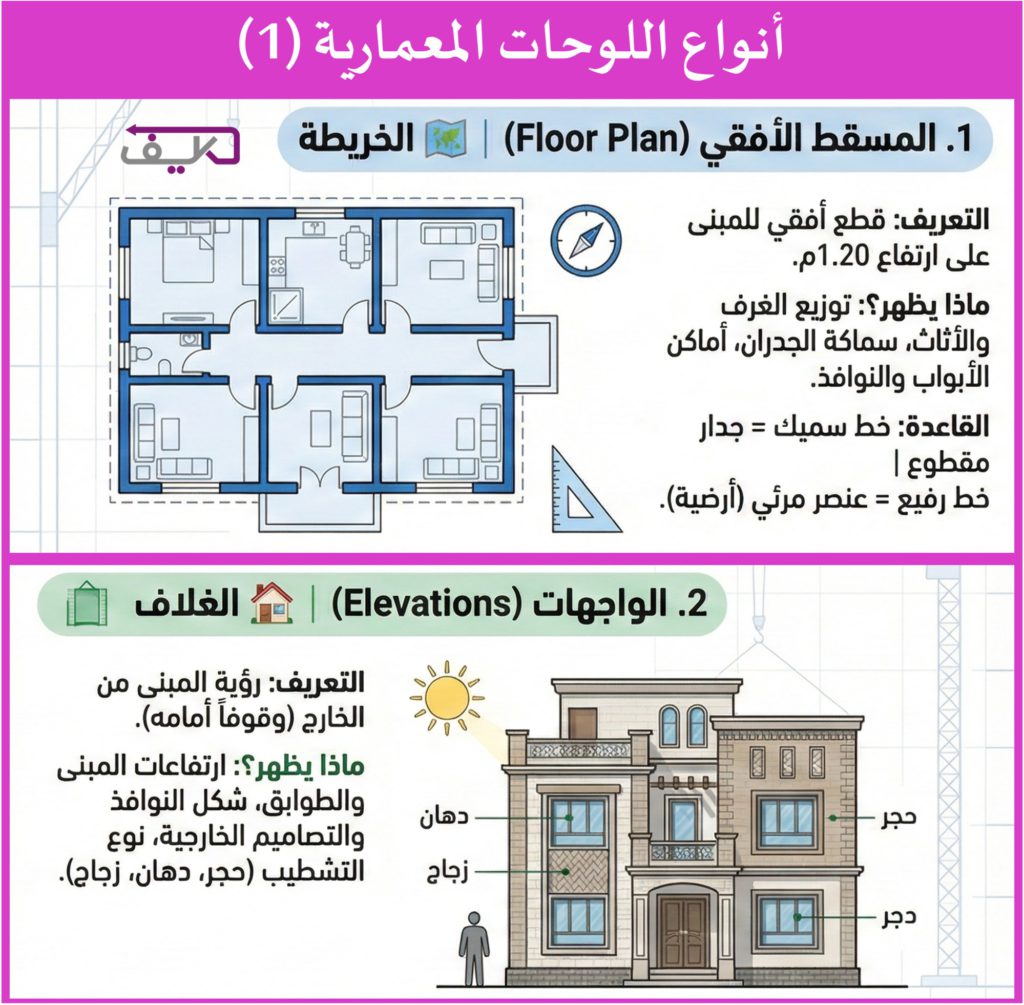

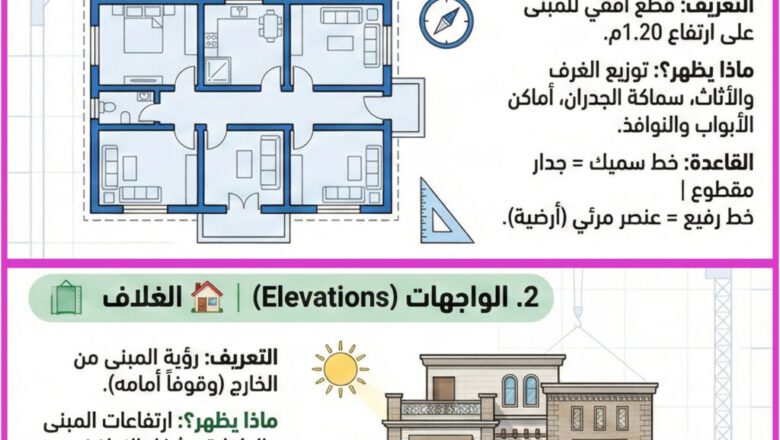

الخطوة 5: اقرأ المسقط الأفقي غرفةً غرفة

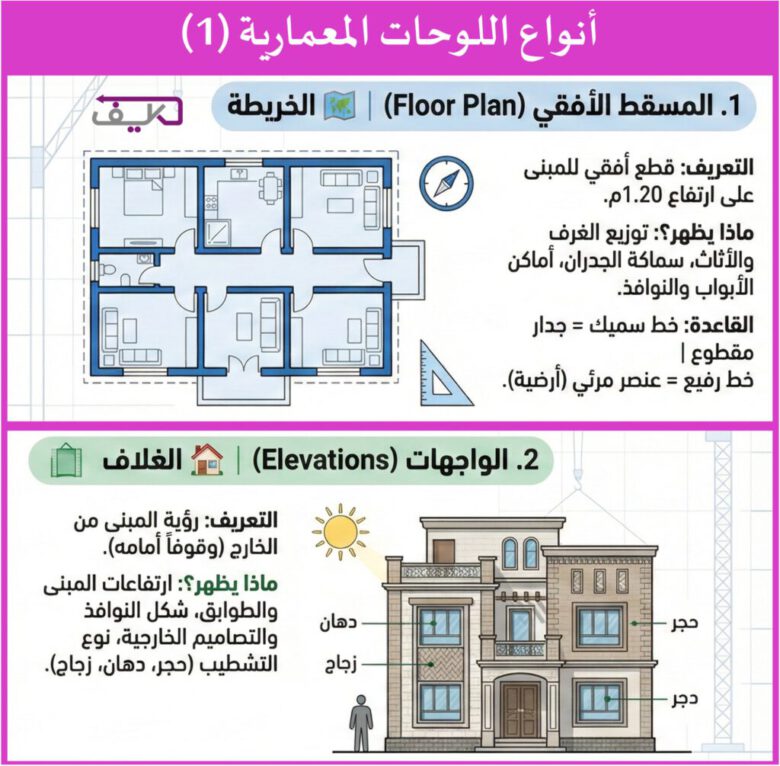

المسقط الأفقي Floor Plan يبين توزيع الفراغات والجدران والفتحات والأبواب والسلالم والعناصر المعمارية. غالبًا يُتخيل على أنه قطع أفقي يمر عبر عناصر المبنى، لكن ارتفاع مستوى القطع وطريقة إظهار العناصر فوقه أو تحته يحددهما نظام الرسم وملاحظات المشروع؛ ليس ارتفاع 1.20 أو 1.50 م قاعدة إلزامية تصلح لكل لوحة.

ابدأ من اسم الغرفة أو رقمها Room Tag. تحقق من حدودها، ومقاسها الصافي إن كان مذكورًا، واتجاه فتح الباب، وتوزيع الأثاث أو المعدات الذي يؤثر في خلو الممرات ومواضع الخدمات. ثم اربط رمز الباب أو النافذة بجدوله؛ فقد يكون عرض الفتحة الإنشائية مختلفًا عن مقاس الباب الاسمي أو المقاس الصافي للمرور.

إذا كنت تريد التعرف إلى قراءة تفاصيل التسليح والقواعد والأعمدة، فهذه نية بحث منفصلة؛ تابع قراءة المخططات الإنشائية في 12 خطوة لتفسير العنصر الإنشائي من جدوله وقطاعه، بدل افتراض أن الرموز المعمارية توضّح تفاصيله.

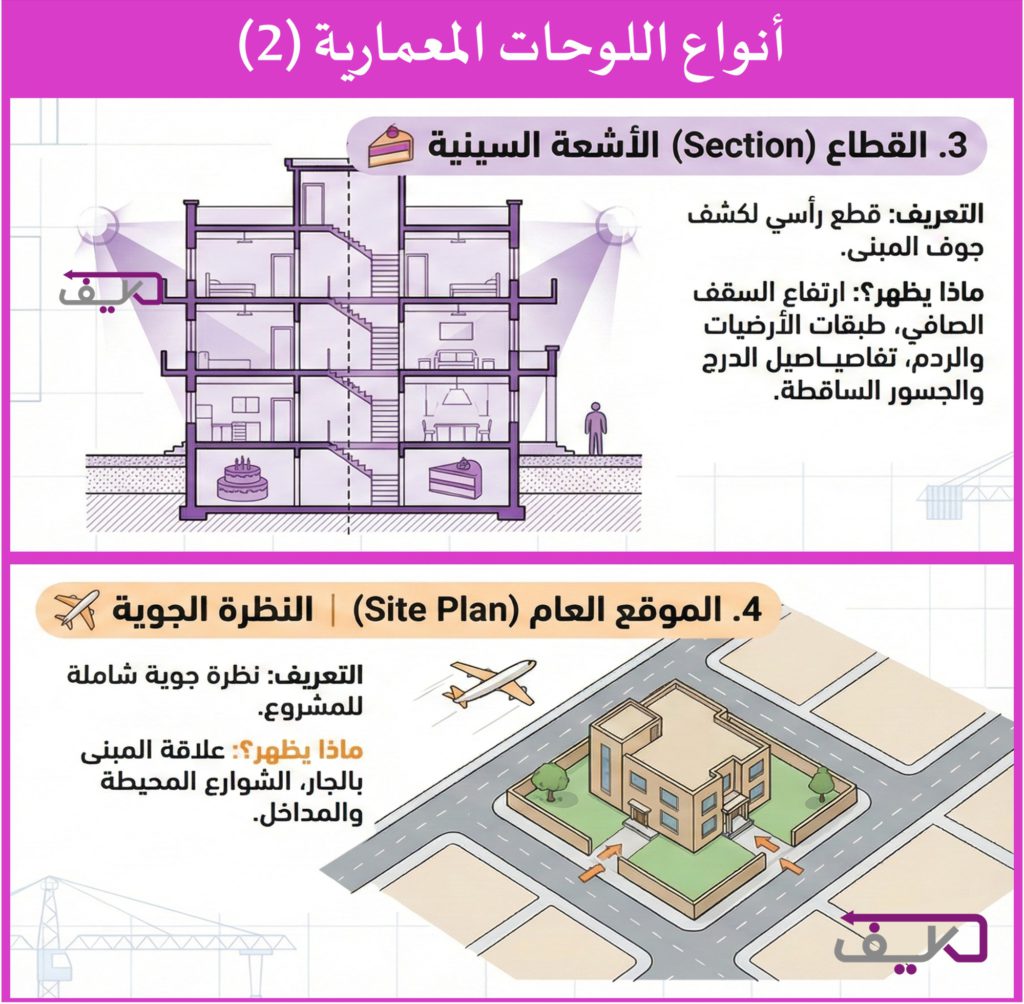

الخطوة 6: استخدم الواجهات والقطاعات لفهم الشكل والارتفاعات

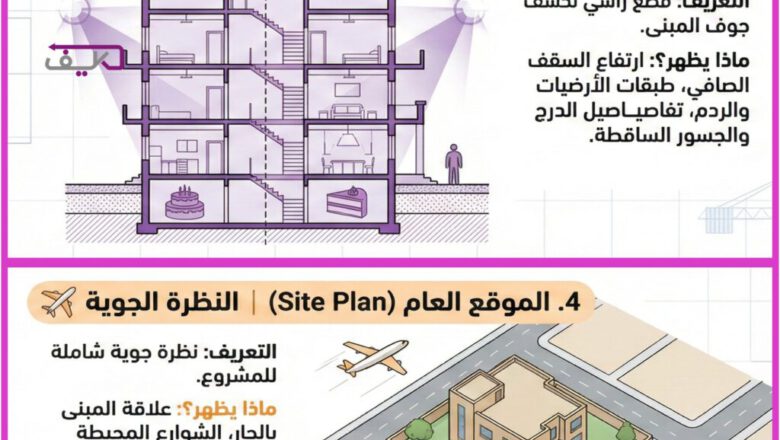

تُظهر الواجهات Elevations المظهر الخارجي أو الداخلي ومواد الكسوة ونسب الفتحات والارتفاعات المرئية، بينما يكشف القطاع Section العلاقة الرأسية بين الطوابق والبلاطات والسلالم والفتحات والأسقف المستعارة. قد تبدو نافذة في المسقط صحيحة الموقع، لكن القطاع هو الذي يؤكد ارتفاع جلستها وعتبتها ومدى تعارضها مع الكمرة أو السقف.

• اتبع رمز القطاع وسهم اتجاه النظر، ثم انتقل إلى رقم اللوحة المرجعية.
• طابق منسوب الأرضية النهائية وأعلى البلاطة وأسفل الكمرة وأسفل السقف المستعار.
• تحقق من ارتفاعات الأبواب والنوافذ والعتبات وفتحات التهوية.
• راجع الواجهات الداخلية للحمامات والمطابخ وأماكن التكسية والخزائن.
• اربط التفاصيل المكبرة Details بالقطاع إذا كان هناك اختلاف في الجبس أو العزل أو فواصل الحركة.

لا تخلط بين ارتفاع الدور من منسوب أرضية إلى أخرى Floor-to-Floor، وبين صافي ارتفاع الغرفة حتى أسفل التشطيب العلوي Clear Height. لكل منهما طريقة قياس ومقصد مختلفان.

الخطوة 7: احسب المناسيب والارتفاع الصافي دون افتراض سماكات ثابتة

يشير FFL غالبًا إلى أعلى الأرضية النهائية، وSSL إلى منسوب البلاطة الإنشائية وفق تعريف اللوحة. الفرق بينهما قد يمثل طبقات تشطيب أو عزل أو ميولًا أو نظام أرضية مرتفعة، ولا يصح افتراض أنه 10 أو 15 سم في جميع الغرف. كذلك لا يُقرأ منسوب السقف المستعار من منسوب أسفل البلاطة بالضرورة؛ راجع RCP والقطاعات وتفاصيل التعليق.

قد تحتوي غرفة مجاورة على أرضية أعلى أو سقف منخفض موضعيًا بسبب التكييف أو الجسور؛ لذلك تحقق من الرموز الخاصة بالمواضع ومنسوب المرجع المستخدم في المبنى. في الحمامات، تُراجع ميول الأرضية والصرف ومنسوب العتبة ومنظومة العزل مع المعماري والإنشائي والميكانيكي؛ تهبيط البلاطة الإنشائية ليس اشتراطًا عامًا بل حل يعتمد على التصميم المعتمد.

الخطوة 8: اقرأ جداول الأبواب والنوافذ بدل التخمين من الرسم

عادةً يشير رمز مثل D-01 أو W-04 إلى سجل في Door Schedule أو Window Schedule. قد يحتوي الجدول على المقاسات ونوع الإطار والضلفة والزجاج ومقاومة الحريق والتجهيزات، بينما تُظهر التفاصيل مقاسات الفتحات الإنشائية والفواصل وطرق التثبيت. لا تفترض أن مقاس الباب في الجدول هو دائمًا مقاس الفتحة الخام في الجدار.

ومن أخطاء الموقع الشائعة اكتشاف تعارض فتحة الباب مع عمود أو مفتاح كهربائي بعد اكتمال القواطع. راجع عرض المرور الصافي ومسار فتح الضلفة وإمكانية الوصول ومتطلبات الأبواب المقاومة للحريق وفق التصميم والكود المطبق، وليس العرض الاسمي وحده.

الخطوة 9: اقرأ مخطط الأسقف المنعكسة RCP ونسّق الخدمات

يمثل Reflected Ceiling Plan توزيع عناصر السقف كما لو كنت تنظر إلى أعلاه منعكسًا من أسفل. ابحث عن مناسيب السقف، وتغير مستويات الجبس، وأماكن وحدات الإنارة، ومخارج ومداخل الهواء، ورشاشات الحريق، وكواشف الدخان، وفتحات الصيانة. قد تُعرض بعض العناصر في المخطط المعماري على نحو تنسيقي، بينما يظل المرجع التفصيلي لنظامها هو مخطط تخصصها المعتمد.

• تأكد من أن منسوب السقف يترك حيزًا متوافقًا مع الدكتات والأنابيب والكمرات.
• طابق توزيع الإنارة مع مخطط الكهرباء والرشاشات مع نظام الحريق، بما في ذلك متطلبات المسافات وفق التصميم.
• راجع مواقع فتحات الصيانة بالنسبة إلى الأجهزة والصمامات التي تحتاج الوصول إليها.
• تحقق من تلاقي السقف المستعار مع رأس الواجهة الزجاجية أو الباب المرتفع.
• لا تعالج تعارض مجرى هواء مع كمرة بقطع الخرسانة أو التسليح؛ يلزم قرار تنسيقي وتصميمي معتمد.

سيناريو: يظهر منسوب سقف الغرفة عند +2.650 م، بينما يقترح مخطط التكييف مجرى يمر في المنطقة نفسها أسفل كمرة ساقطة. على المهندس مقارنة المناسيب الفعلية وسماكة المجرى ومسار التعليق، ثم توثيق التعارض ومراجعته مع التخصصات؛ قد يكون تغيير المسار أو منسوب السقف أو حل آخر معتمد أنسب من تعديل الكمرة.

الخطوة 10: افهم جداول التشطيبات وتفاصيل الحمامات والسلالم

تحتوي Room Finish Schedule على المادة أو النظام المطلوب لأرضية كل غرفة وجدرانها وسقفها، وقد تحدد لون الدهان أو نوع البلاط أو درجة مقاومة الانزلاق أو العزل وفق المواصفات. لا تفترض أن جميع الغرف التي تحمل الرمز نفسه تتطابق في كل تفصيل؛ بعض المخططات تسجل استثناءات في الملاحظات أو تفاصيل المناطق الرطبة.

مثال حساب عدد قوائم السلم

لنفترض أن الفرق بين منسوبي الأرضيتين النهائيتين لطابقين 3.30 م، وأن التصميم ينص على 20 قائمة متساوية. ارتفاع القائمة الحسابي = 3.30 ÷ 20 = 0.165 م = 165 مم. لا يكفي هذا الرقم لاعتماد السلم؛ راجع أبعاد النائمة وطول مسار الصعود وعرض البسطات والارتفاع الصافي والدرابزين والاشتراطات المحلية. قد يختلف عدد النائمات عن عدد القوائم وفق تقسيم القلبات والبسطات.

وللانتقال من الرسومات إلى تفاصيل الاستلام وتسلسل التنفيذ، راجع دليل تنفيذ أعمال التشطيبات في المباني وتسليمها، مع الالتزام بتفاصيل المشروع المعتمدة.

الخطوة 11: طابق المعماري مع الإنشائي وMEP وسجّل التعارضات

قد تكون كل لوحة صحيحة داخل تخصصها، لكن اجتماعها في الموقع يكشف تعارضًا. لذلك تقارن المحاور والفتحات والمناسيب ومسارات الخدمات وتفاصيل التشطيب مع الرسومات الإنشائية والميكانيكية والكهربائية المعتمدة. لا يُعالج التعارض بقرار ارتجالي مثل تحويل كمرة ساقطة إلى مقلوبة أو عمل Sleeve جديد في كمرة قائمة؛ أي تعديل يمس وظيفة إنشائية أو متطلبات سلامة يتطلب مراجعة واعتماد الجهات المخولة.

مثال عملي لطلب استفسار RFI

في المثال التالي، يظهر الباب D-04 عند المحور C/5 بعرض 1000 مم في المخطط المعماري A-102 Rev D، بينما يوضح قطاع مرتبط به عرض فتحة 900 مم في A-502 Rev B. قبل اعتماد التصنيع، يُذكر المرجعان ورقما المراجعة، ويُرفق موضع الاختلاف، ويطلب المهندس تأكيد البعد المعتمد وإصدار تفصيل معدل عند الحاجة. هذا أفضل من اختيار أحد الرقمين اعتمادًا على التخمين.

ويفيد دليل تنفيذ أعمال المباني بالتسلسل الهندسي الصحيح في فهم متى تنتقل المراجعة من المكتب الفني إلى التوقيع والتنفيذ والفحص. وتوصي قائمة AIA لضبط جودة الرسومات بتحديث المعلومات الموزعة عند تعديل الأجزاء المتصلة من الرسومات حتى لا تعمل الفرق على مراجع متضاربة.

الخطوة 12: استخرج كميات مبدئية وراجع اللوحات قبل التنفيذ

بعد استيعاب المسقط والجداول والقطاعات، تستطيع استخراج مقاسات الغرف والجدران والفتحات والتشطيبات، ثم نقلها إلى سجل حصر يرتبط بكل لوحة ومراجعتها. لا تحوّل قياسًا تعليميًا إلى كمية تعاقدية قبل مراجعة قواعد القياس والخصميات ووصف BOQ؛ فما يُحسب في المسقط قد يختلف عن كمية الشراء أو كمية الدفع بحسب نطاق البند.

مثال تطبيقي: غرفة واحدة من المخطط إلى الحصر

لدينا غرفة مستطيلة أبعادها الصافية 5.00 × 4.00 م، وارتفاع تشطيب الجدار 3.00 م من FFL إلى منسوب نهاية اللياسة المفترض. يوجد باب واحد عرضه 0.90 م وارتفاعه 2.10 م. سنحسب مساحة الأرضية ومساحة جدار واحد بطول 4 م بعد خصم الباب، بافتراض عدم وجود فتحات أخرى وأن خصم الباب كاملًا مطلوب في طريقة القياس.

هذه النتائج لا تشمل جوانب الفتحات أو اختلافات الكسوة وخصميات الفتحات حسب العقد، ولا تمثل دهان الغرفة كاملة. وإذا كان لديك عدد كبير من الغرف، فاستخدم دليل حصر الكميات من المخططات باستخدام Excel في 10 خطوات الذي يوضح سجل القياس وتجميع كميات الجدران والفتحات والتشطيبات وربطها باللوحات مع نموذج Excel. وللمعادلات العامة لجميع بنود المشروع، يمكنك الرجوع إلى حساب كميات المباني في 12 خطوة.

قائمة مراجعة المخططات المعمارية قبل اعتماد العمل

استخدم هذه القائمة عند استلام أي مجموعة رسومات جديدة، سواء كنت مهندس موقع أو مكتب فني أو حصر كميات. ضع حالة كل بند «مراجع» أو «معلّق» مع مرجع اللوحة، ولا تعتبر عدم وجود اعتراض موافقة ضمنية على تغيير تصميم.

8 أخطاء شائعة عند قراءة المخططات المعمارية

1. البدء من صورة متداولة دون بيانات: قد تُخفي الصورة رقم المراجعة والملاحظات. اعمل من مجموعة وثائق معتمدة.
2. معاملة Shop Drawing كإذن مفتوح للتعديل: وجود تفصيل معتمد للتصنيع لا يلغي الرجوع إلى متطلبات العقد والتصميم.
3. اعتبار فرق FFL وSSL ثابتًا: قد تختلف طبقات الأرضيات بين الغرف والأنظمة.
4. حساب ارتفاع الغرفة من ارتفاع الدور: يجب استخدام منسوب الأرضية النهائية ومنسوب أسفل التشطيب العلوي الفعلي.
5. استنتاج فتحة الباب من رسم المسقط: قد تختلف فتحة البناء عن مقاس الضلفة ومجموعة الإطار.
6. اعتماد تهبيط الحمام تلقائيًا: يُراجع تصميم الصرف والعزل والميول قبل اعتماد أي تهبيط.
7. تعديل كمرة أو فتح مسار خدمة دون موافقة: تعارض MEP ليس تصريحًا بالتكسير أو قص الحديد.
8. الحصر من لوحة واحدة: يعتمد الحصر الصحيح على المسقط والجداول والقطاعات والمواصفات وقواعد القياس.

الأسئلة الشائعة حول قراءة المخططات المعمارية

ما الفرق بين المخططات المعمارية والمخططات الإنشائية؟

توضح المخططات المعمارية توزيع الفراغات والأبواب والنوافذ والواجهات والتشطيبات والمناسيب المتعلقة بالاستخدام، بينما تشرح الرسومات الإنشائية العناصر الحاملة مثل القواعد والأعمدة والكمرات والبلاطات وتسليحها. ويجب مطابقة المجموعتين، لا اختيار واحدة منهما وحدها لتنفيذ عنصر مشترك.

هل يمكن تنفيذ أي تفصيل مباشرة من مخطط المناقصة؟

ليس بالضرورة. يحدد نظام المشروع والمستندات التعاقدية حالة الرسومات المسموح التنفيذ بموجبها. تُراجع رسومات المناقصة وأي تعديلات لاحقة مقابل المجموعة المعتمدة للتنفيذ والموافقات المطلوبة قبل بدء العمل.

كيف أقرأ مقياس الرسم 1:100 أو 1:50؟

عند طباعة الرسم بالمقياس الصحيح، يمثل كل 1 سم على لوحة 1:100 مترًا واحدًا في الواقع، وعلى لوحة 1:50 يمثل نصف متر. لكن الأولوية للأبعاد المكتوبة؛ والقياس الرقمي من PDF يتطلب التأكد من المقياس والمعايرة.

ما الفرق بين FFL وSSL؟

FFL منسوب أعلى الأرضية النهائية، وSSL منسوب البلاطة الإنشائية وفق اصطلاح المشروع. يمثل الفرق في كثير من الحالات طبقات التشطيب وما يتعلق بها، لكنه لا يساوي قيمة ثابتة لكل مبنى أو غرفة.

كيف أعرف ارتفاع الغرفة الصافي من اللوحة؟

اقرأ منسوب FFL ثم منسوب أسفل السقف النهائي في القطاعات أو RCP. إذا كان FFL = 0.000 وأسفل السقف النهائي = +2.700 م، فالارتفاع الصافي عند هذا الموضع 2.70 م، بشرط عدم وجود بروزات أو عناصر أدنى منه.

أين أجد مقاسات الأبواب والنوافذ الصحيحة؟

ابدأ برمز الفتحة في المسقط ثم ارجع إلى Door/Window Schedule والتفاصيل المعتمدة. تحقق من المقاس الاسمي ومقاس فتحة البناء والارتفاع ومنسوب الجلسة واتجاه الفتح ومواصفات الإطار والزجاج عند الحاجة.

هل يجب أن تكون بلاطة الحمام منخفضة عن باقي الطابق؟

لا يوجد اشتراط عام ينطبق على كل تصميم. قد يُستخدم تهبيط إنشائي أو معالجة ضمن طبقات الأرضية أو حلول صرف مختلفة، ويُحدد ذلك من الرسومات المعتمدة والتفاصيل ومتطلبات العزل والميول والمرافق.

ماذا أفعل عندما تختلف لوحة المعمار عن الإنشاء أو التكييف؟

تحقق من أرقام المراجعات والمناسيب، ثم حدد موضع التعارض وأثره على التنفيذ وارفع RFI أو ملاحظة تنسيقية وفق إجراءات المشروع. لا تغيّر موقع عنصر إنشائي أو فتحة أو متطلبات سلامة دون قرار معتمد.

الخلاصة: اقرأ الرسم بوصفه مجموعة مستندات مترابطة

منهج قراءة المخططات المعمارية الناجح واضح: نوع الرسم وحالة اعتماده ← رقم اللوحة ومراجعتها ← المحاور والأبعاد ← المساقط والقطاعات ← المناسيب وجداول الفتحات والتشطيبات ← تنسيق التخصصات ← الحصر والتوثيق. تكرار هذا التسلسل على غرفة أو واجهة أو سلم يعلّمك أكثر من حفظ عشرات الاختصارات دون تطبيق. وعند ظهور نقص مؤثر، يكون الاستفسار الموثق قبل التنفيذ أقل تكلفة وأكثر أمانًا من علاج خطأ بعد الإنجاز.

للقراءة المكملة، يشرح مرجع Autodesk لأنواع رسومات البناء الفروق الوظيفية بين الوثائق، وتعرض قائمة ضبط جودة الرسومات من AIA ممارسات تدقيق مستندات العمل. وتظل رسومات مشروعك المعتمدة ومواصفاته والكود المطبق المرجع الأساسي لأي قرار هندسي أو تنفيذي.
