تصميم الجدران الاستنادية في 7 خطوات: حساب ضغط التربة وفحص الاستقرار

تصميم الجدران الاستنادية (Retaining Wall Design) لا يبدأ باختيار سمك الخرسانة أو عدد أسياخ التسليح؛ بل يبدأ بحساب ضغط التربة والمياه والأحمال، ثم التأكد من استقرار الجدار وقاعدته قبل تصميم المقاطع الإنشائية. يشرح هذا الدليل معادلات رانكين، وفحوص الانزلاق والانقلاب وضغط التأسيس، ومثالًا عدديًا متكاملًا لجدار بارتفاع 3 أمتار، ثم ينتقل إلى التسليح والتصريف والتنفيذ وحصر الكميات.

النتيجة السريعة للمثال: عندما يكون الردم أفقيًا وجافًا، بزاوية احتكاك 30° ووزن حجمي 18 كيلونيوتن/م³، يبلغ ضغط التربة النشط عند قاعدة ردم ارتفاعه 3 م مقدار 18 كيلوباسكال، ومحصلة الدفع 27 كيلونيوتن لكل متر طولي. أمّا أمان الجدار الكامل فيعتمد على هندسة قاعدته وخواص تربة التأسيس وبقية الأحمال؛ لذلك نتحقق منه بخطوات مستقلة أدناه.

نطاق الدليل: يركز المثال على جدار خرساني كابولي ذو قاعدة مستمرة، مع افتراضات تعليمية مبسطة. لمن يريد أولًا مقارنة الجدران الخرسانية والجاذبية وGabion وMSE، راجع دليل أنواع الجدران الاستنادية واستخداماتها. الحسابات هنا ليست تصميمًا جاهزًا للبناء ولا تعوض التقرير الجيوتقني والمخططات والكود المعتمد.

ما خطوات تصميم الجدار الاستنادي من البداية إلى الاعتماد؟

يجب التعامل مع الجدار بوصفه منظومة تجمع المنشأ الخرساني + كتلة الردم + تربة التأسيس + المياه + ظروف التنفيذ. قد يكون المقطع الخرساني مقاومًا للعزوم، ومع ذلك يفشل الجدار بالانزلاق أو الهبوط أو الاستقرار العام؛ لذلك يفصل المصمم بين الحسابات الجيوتقنية والإنشائية.

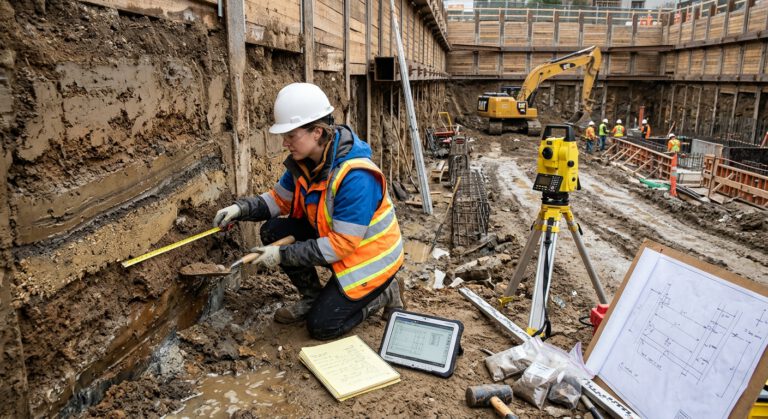

1. تحديد الحالة والموقع: المخطط المساحي، مناسيب الردم والحفر، الملكيات، قرب المباني والخدمات، واتجاه ميول سطح الأرض.
2. اعتماد بيانات التربة: زاوية الاحتكاك الفعالة φ′، التماسك عند الحاجة، الأوزان الحجمية الطبيعية والمشبعة، مقاومة التأسيس، الهبوط، الاحتكاك عند القاعدة، ومستوى المياه التصميمي.
3. تحديد نوع الجدار: كابولي، جاذبية، مدعّم، مسلّح بالتربة، أو نظام حفر مدعوم؛ ويؤثر اختيار النوع في نموذج الضغط والحركة.
4. بناء حالات التحميل: الضغط الجانبي، الحمولات السطحية، تأثير الطريق أو الأساسات القريبة، المياه، الزلازل إن لزم، وأحمال الدمك ومراحل التنفيذ.
5. إعداد قطاع مبدئي: أبعاد الساق (Stem)، ومقدمة القاعدة (Toe)، وكعبها (Heel)، وسماكة القاعدة ومنسوب التأسيس.
6. فحوص الاستقرار الخارجي: الانزلاق، انقلاب/لامركزية المحصلة، توزيع ضغوط التأسيس، الهبوط، والاستقرار العام بحسب الحالة.
7. التصميم الإنشائي والتفاصيل: عزوم وقص الساق والقاعدة، التسليح والغطاء والتثبيت والفواصل، ثم العزل والتصريف ومخططات التنفيذ والفحوص.

تساعد أداة خبير التربة من كيفَ على تصنيف العينات وفهم خصائص التدرج واللدونة، لكنها لا تستنتج معامل ضغط التربة أو قدرة التحمل من رمز التصنيف وحده؛ فهذه قيم ترتبط بنتائج الاختبارات وبظروف الموقع والتصميم.

الرموز الهندسية ووحدات الحساب التي سنستخدمها

انتبه إلى الفرق بين kN/m² = kPa للضغط، وkN/m للقوة الجانبية على شريحة عرضها متر واحد، وkN·m/m للعزم الناتج لكل متر طولي من الجدار. خلط هذه الوحدات خطأ شائع في ملفات Excel.

كيف نحسب ضغط التربة على الجدار الاستنادي؟

1. الفرق بين الضغط النشط وضغط السكون والضغط السلبي

الضغط النشط Active: يتطور عندما يسمح الجدار بحركة كافية بعيدًا عن الردم. ضغط السكون At-Rest: يهم الجدران المقيّدة أو قليلة الحركة، مثل بعض جدران الأقبية. الضغط السلبي Passive: مقاومة تربة أمام الجدار تتطلب حركة أكبر لتعبئتها، ولا يُفترض توافرها مستقبلًا دون دليل. اختيار Kₐ آليًا لكل جدار قد يقلل الأحمال المحسوبة بصورة غير محافظة.

للردم الحبيبي غير المتماسك، والجدار الرأسي الأملس، وسطح الردم الأفقي، وبفرض استيفاء شروط رانكين، يكون:

Kₐ = tan²(45° − φ′/2) = (1 − sin φ′)/(1 + sin φ′)

في حالة التربة الطبيعية الترسيب (Normally Consolidated)، يُستخدم تقريب جاكي الشائع لضغط السكون K₀ ≈ 1 − sin φ′ عند انطباق افتراضاته، لكنه ليس بديلًا عن التقييم الجيوتقني لحالة الإجهاد والتاريخ التحميلي للتربة.

عند φ′ = 30° تكون Kₐ ≈ 0.333، بينما K₀ ≈ 0.50 في تقريب السكون؛ أي إن نفس ارتفاع الردم قد يسبب ضغطًا جانبيًا مختلفًا بوضوح إذا كانت حركة الجدار مقيدة.

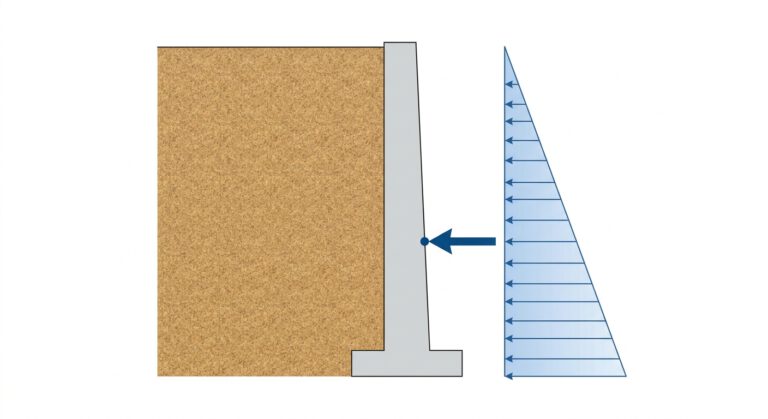

2. توزيع الضغط الناتج عن وزن الردم

إذا كان الضغط الفعّال يتغير خطيًا مع العمق z أسفل سطح الردم، في النموذج المبسط من دون مياه أو حمل إضافي:

σₕ(z) = Kₐ × γ × z

Pₐ = ½ × Kₐ × γ × H²

يصل الضغط إلى قيمته العظمى عند أسفل الردم، وتؤثر المحصلة على ارتفاع H/3 من أسفل منطقة التحميل. لا تخلط بين هذا الموضع وبين نقطة دوران/مقدمة الأساس المستخدمة لحساب الانقلاب؛ فالأخيرة تتطلب إضافة سماكة القاعدة إلى ذراع العزم عندما يكون منسوب التأسيس أسفل قاعدة الساق.

3. تأثير الأحمال السطحية على الردم (Surcharge)

لحمل موزع q ممتد على سطح الردم وبالفرضيات المبسطة نفسها، يكون توزيع الضغط الإضافي مستطيلًا:

σq = Kₐ × q   ؛   Pq = Kₐ × q × H

تؤثر محصلة هذا الجزء عند H/2 فوق أعلى القاعدة. هذه الصيغة لا تنطبق تلقائيًا على أساس شريطي قريب، أو حمل عجلة موضعي، أو حمولة محدودة الامتداد؛ تُستخدم تلك الحالات معادلات توزيع أحمال مناسبة أو نموذج عددي معتمد.

4. تأثير المياه الجوفية على ضغط الجدار

عند وجود ماء خلف الجدار، يَستخدم تحليل الإجهادات الفعالة وزن التربة المغمور المناسب تحت منسوب الماء، ثم يضيف الضغط الهيدروستاتيكي للماء بصورة مستقلة. وعلى ارتفاع ماء ساكن h، تكون محصلته النظرية على واجهة رأسية:

Pw = ½ × γw × h²   ؛   γw ≈ 9.81 kN/m³

مثلًا لو بلغ عمود الماء 3 م، تكون محصلة ضغط الماء وحده 44.15 kN/m، قبل جمع مساهمة إجهاد التربة الفعال وباقي المؤثرات. هذه مقارنة لتوضيح خطورة المياه، وليست إضافة آلية إلى قوة الـ27 kN/m المحسوبة من تربة جافة؛ لأن وجود التشبع يغيّر أيضًا الوزن الحجمي الفعّال. يجب تقييم احتمالات انسداد التصريف، والماء على جانبي الجدار، والضغط أسفل الأساس عند الحاجة.

مثال حساب ضغط التربة لجدار استنادي بارتفاع 3 أمتار

نبدأ بحساب الدفع الجانبي على شريحة بعرض متر من جدار خرساني كابولي. جميع قيم هذه الفقرة افتراضية للتعليم؛ ارتفاع الردم مقاس من أعلى القاعدة إلى سطح الردم، ونفترض تربة حبيبية متجانسة وجافة، والجدار قادرًا على الحركة اللازمة لتحقيق ضغط رانكين النشط، ولا يوجد حمل سطحي أو زلزالي.

1. معامل الضغط النشط: Kₐ = (1 − 0.5)/(1 + 0.5) = 0.3333.
2. الضغط الأقصى أسفل الردم: σₕ,max = (1/3) × 18 × 3 = 18.00 kPa.
3. المحصلة الأفقية: Pₐ = 0.5 × (1/3) × 18 × 3² = 27.00 kN/m.
4. ارتفاع خط عمل القوة: H/3 = 1.00 م فوق أعلى القاعدة.
5. العزم حول أسفل الساق عند أعلى القاعدة: 27 × 1.00 = 27.00 kN·m/m، وهو ليس عزم الانقلاب حول مقدمة الأساس عند منسوب التأسيس.

إذا افترضنا وجود حمل موزع ممتد q = 10 kPa، تصبح الزيادة الجانبية Pq = (1/3) × 10 × 3 = 10 kN/m، وخط عملها عند 1.5 م فوق أعلى القاعدة. وعليه تصبح القوى الجانبية في هذا السيناريو 27 + 10 = 37 kN/m، قبل النظر في آثار الحمولات الرأسية المقابلة على كعب القاعدة وبقية فحوص الاستقرار.

مثال متكامل لفحص الانزلاق والانقلاب وضغط التأسيس

ننتقل خطوة أبعد من محصلة الضغط إلى قطاع توضيحي واحد فقط بقاعدة مستمرة. نستخدم نموذج رانكين على مستوى رأسي افتراضي عند نهاية الكعب Heel، وندخل وزن التربة فوق الكعب ضمن الأوزان الرأسية، من دون احتساب مقاومة التربة السلبية أمام المقدمة، أو قوى رفع، أو احتكاك رأسي على المستوى الافتراضي. نفترض أن سطح التأسيس مستوٍ وأن منسوب الردم الأمامي لا يضيف وزنًا فوق مقدمة القاعدة.

أولًا: حصر القوى الرأسية وأذرعها

نحسب أوزان شريحة عرضها متر واحد، والمسافة الأفقية لكل وزن من مقدمة القاعدة Toe. نفترض أن الساق منتظمة السمك وأن الردم فوق الكعب حتى منسوب أعلى الساق:

إذن N = 113.82 kN/m، ومجموع عزوم الأوزان حول مقدمة القاعدة ΣMres = 157.96 kN·m/m. لم ندخل حملًا منتظمًا فوق الكعب، أو وزن ردم أمام المقدمة، أو ضغط رفع؛ لأن السيناريو الأساسي لا يشملها.

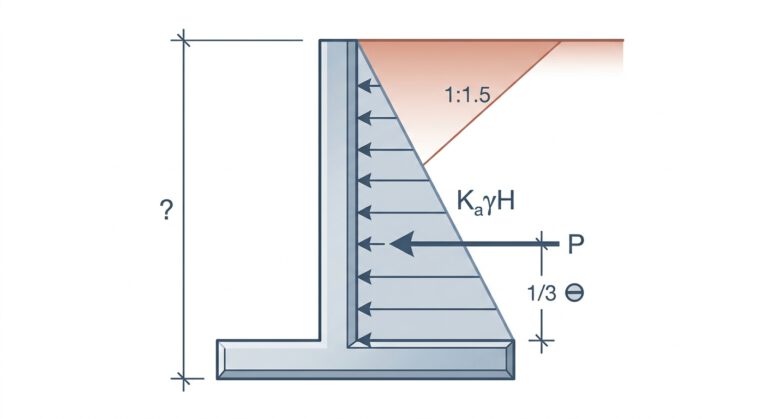

ثانيًا: عزم الانقلاب حول مقدمة القاعدة

محصلة الدفع Pₐ = 27.00 kN/m تؤثر عند 1.00 م فوق أعلى القاعدة، لكن نقطة حساب الانقلاب تقع عند الركن السفلي لمقدمة القاعدة. وبما أن سمك القاعدة 0.35 م، فإن الذراع الصحيح هو 1.00 + 0.35 = 1.35 م:

Mₒ = Pₐ × (H/3 + t) = 27 × 1.35 = 36.45 kN·m/m

هذا يفسر الفرق بين 27.00 kN·m/m عند أعلى القاعدة و36.45 kN·m/m حول مقدمة الأساس السفلية؛ فهما عزمَا القوة نفسها حول نقطتين مختلفتين، وليس أحدهما تصحيحًا عدديًا للآخر.

ثالثًا: التحقق المبدئي من الانزلاق Sliding

في هذا المثال، المقاومة الوحيدة التي نسمح باحتسابها هي احتكاك قاعدة الجدار مع تربة التأسيس. لا نعتمد ضغطًا سلبيًا أمام الجدار، ولا مقاومة تماسك، ولا مفتاح قص:

R = μ × N = 0.50 × 113.82 = 56.91 kN/m

FSₛ = R / Pₐ = 56.91 / 27.00 = 2.11

تُقارن هذه النتيجة بالمعيار الذي يحدده الكود ونظام التصميم وحالة التحميل في المشروع. لا يكفي ظهور قيمة 2.11 للحكم بأن الجدار قابل للتنفيذ؛ فمعامل μ نفسه يحتاج إلى تحقق من تربة التأسيس ومن حالة السطح والتصريف.

رابعًا: فحص الانقلاب Overturning

FSₒ = ΣMres / Mₒ = 157.96 / 36.45 = 4.33

مقارنة العزوم طريقة تعليمية مفيدة في منهج الإجهادات المسموحة، لكن بعض الأكواد الحديثة تعتمد فحوص اللامركزية والمقاومة بمعاملات التحميل والمقاومة بدل مفهوم معامل انقلاب مستقل. يجب عدم خلط منهج ASD مع تراكيب وأحكام LRFD في جدول تحقق واحد.

خامسًا: موقع المحصلة وضغط التأسيس

محصلة الأوزان والضغط الأفقي تولّد رد فعل عند القاعدة. نحسب موقعه من المقدمة xR، ثم اللامركزية e بالنسبة إلى مركز القاعدة:

xR = (157.96 − 36.45) / 113.82 = 1.068 m

e = B/2 − xR = 1.150 − 1.068 = 0.082 m

لدينا B/6 = 0.383 م، أي إن |e| أقل من B/6، ومن ثم يصح استخدام توزيع ضغط تلامس خطي على كامل عرض القاعدة في نموذج القاعدة الصلبة، شريطة تحقق فرضيات التحليل وعدم وجود شد عند التلامس:

qmax,min = (N/B) × [1 ± (6e/B)]

بالتعويض نحصل على qmax ≈ 60.13 kPa وqmin ≈ 38.85 kPa. هذه ضغوط تلامس محسوبة وليست قدرة تحمل للتربة. لا يمكن إعلان النجاح في فحص قدرة التحمل قبل وجود قيمة مقاومة/ضغط تأسيس معتمد من التقرير الجيوتقني، والتحقق من الهبوط والاستقرار العام ومنهجية الإجهادات/المقاومة المطلوبة.

ملاحظة تصميمية مهمة: أبعاد 2.30 م وغيرها ليست توصية بمقطع جاهز؛ لم يشمل المثال فحص قص وثني وتسليح الساق والكعب والمقدمة، ولا قدرة تحمل/هبوط التربة الحقيقيين، أو الماء والحمل المروري والتدرج الطبقي والزلازل والظروف المؤقتة. وأي تغيير في تلك العوامل يستلزم إعادة حساب منظومة الجدار كاملة.

ماذا يتغير إذا أضفنا حمولة مرور أو ارتفع منسوب المياه؟

الأرقام الأساسية السابقة تخص جدارًا جافًا من دون أحمال إضافية. لا يجوز استخدام نتائج الأمان الناتجة عنه للحالة الجديدة دون إعادة توزيع الأحمال الرأسية والأفقية والعزوم. يوضح الجدول الفرق في محصلة الحمل الجانبي فقط لتفسير الحساسية:

في حالة الحمل السطحي قد يظهر أيضًا حمل رأسي فوق كعب القاعدة، بحسب موضع الحمولة وامتدادها. أما المياه فقد تسبب ضغطًا جانبيًا، وتغيّر الوزن الفعال للتربة، وتؤثر في الرفع والانجراف والتأسيس. لذلك لا يصح اختزال تغيّر عامل الأمان في إضافة قوة واحدة إلى المعادلة القديمة.

تصميم أبعاد الجدار وتسليحه: ما الذي يُفحص إنشائيًا؟

تصميم الساق Stem وتحديد التسليح الرئيسي

تعمل الساق عادةً ككابولي رأسي مثبت عند القاعدة، ويُشتق منحنى القص والعزم من مخطط الضغط الجانبي لكل حالة تحميل. في حالة مثلث رانكين الأساسية أعلاه، يبلغ العزم الخدمي عند التقاء الساق بالقاعدة في النموذج المبسط 27.00 kN·m/m، وتبلغ قوة القص القاعدية 27.00 kN/m، لكن عزوم وقوى التصميم المطلوبة للتسليح تعتمد على تراكيب التحميل ومعاملات الكود وليس على هذه القيم الخدمية وحدها.

تُراجع مقاومة العزم والقص، والتسليح الأدنى، والتشقق، والغطاء والتعرض البيئي، وطول التطويل والرباط والوصلات ونقاط اتصال الساق بالقاعدة. موضع الشد الرئيسي في الساق الكابولية تحت دفع ردم جانبي يكون عادة ناحية الردم عند الأسفل، لكنه يتطلب التحقق من اتجاه العزم الفعلي والحالات الأخرى.

تصميم Toe وHeel والقاعدة المسلحة

يتأثر كعب القاعدة بوزن الردم ورد الفعل الصاعد من التأسيس، وتتأثر المقدمة أساسًا برد فعل التأسيس والأوزان الواقعة فوقها. يجب استخراج صافي الحمل الرأسي وتوزيع عزوم كل جزء قبل اختيار مواضع قضبان التسليح وتثبيتها. لا يكفي رسم حديد علوي للكعب وسفلي للمقدمة دون مخطط حسابي يوضح عزوم الخدمة والمقاومة.

تُحدد أبعاد التسليح وفق إصدار الكود الإنشائي المعتمد (مثل متطلبات الخرسانة المسلحة في SBC/ACI عند انطباقها)، مع المراجعة الجيوتقنية المتزامنة. يمكن استخدام موسوعة الكودات الهندسية للوصول السريع إلى المراجع، لكن النص الرسمي المرخص للكود والعقد هما المرجع الحاكم.

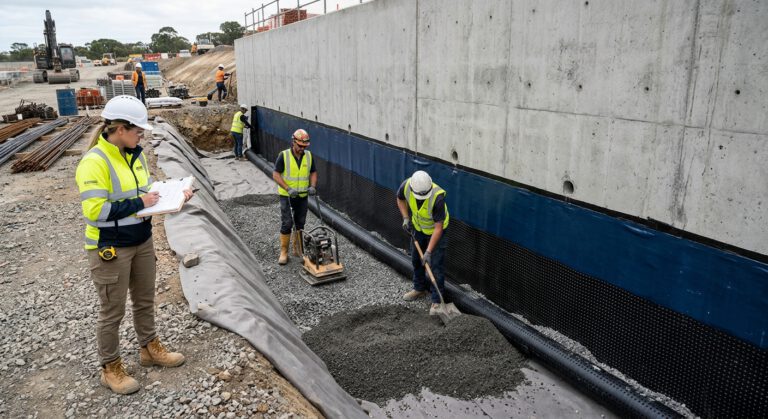

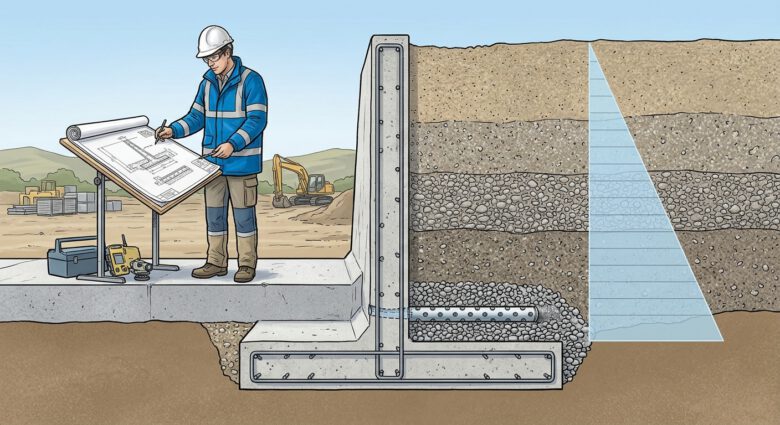

تفاصيل التصريف والعزل والردم خلف الجدار

يُصمم التصريف بوصفه جزءًا من سلامة الجدار، وليس مجرد فتحة في الخرسانة. في المواقع الملائمة قد يتكوّن النظام من مادة تصريف حبيبية أو لوح تصريف مع مرشح مناسب، وأنبوب مثقب بالميل والمناسيب والمخارج المحددة، ثم حماية العزل والتأكد من اتصال النظام بمخرج آمن أو شبكة معتمدة.

• التأكد من المسار: أين تدخل المياه؟ أين تتجمع؟ كيف تُصرف؟ وهل يوجد احتمال انسداد أو ارتداد من شبكة الصرف؟
• المادة المرشحة: يجب منع انتقال دقائق التربة وانسداد مسارات الصرف، ويُحدد التدرج أو geotextile بما يلائم الردم والمياه.
• العزل وحمايته: افحص طبقة العزل والتقاطعات والفواصل ومناطق الاختراق قبل الردم، ولا تُلامسها معدات حادة أو ردم خشن من دون طبقة حماية.
• الدمك قرب الساق: استخدم معدّات مناسبة وطبقات متوافقة مع المواصفات؛ فقد تفرض معدات الدمك الثقيلة أحمالًا جانبية إضافية غير ممثلة في نموذج رانكين الساكن.
• ظروف التعطل: يقرر المصمم إن كانت هناك حاجة لحالة تصميم تتحمل ارتفاع الماء عند انسداد التصريف أو فشل أحد المكونات.

للمواد والاختبارات والتدرج الحبيبي المناسب لأعمال الردم، اقرأ مواصفات مواد الردم ومتطلبات الاختبار والدمك. يجب ألا تتحول النسب العامة المذكورة في أي دليل إلى مواصفة تلقائية؛ فحدود القبول وتكرار الاختبارات تتبع العقد والمخططات ومواد الموقع.

تنفيذ الجدران الاستنادية: تسلسل العمل ونقاط الفحص ITP

يجب أن يغطي بيان طريقة التنفيذ المعتمد (Method Statement) حالة الحفر المؤقتة، وتدعيم الجوانب عند الحاجة، وتصريف المياه، وطريقة الصب والردم، والتعامل مع الخدمات المجاورة. تقدم القائمة التالية تسلسلًا نموذجيًا دون أن تحل محل وثائق الجودة المعتمدة:

تُحدد نقاط Hold/Witness وتكرارات اختبارات الكثافة والخرسانة من خطة الجودة والمواصفات. ولتفاصيل تحضير القوالب والتسليح والصب والمعالجة يمكن الاستفادة من Concrete Works Method Statement، وكذلك حزمة مستندات الخرسانة: Method Statement وRisk Assessment وITP وChecklists، مع تكييفها لنوع الجدار والمشروع.

حصر كميات الجدار الاستنادي: مثال خرسانة وBOQ

يتطلب حصر الكميات فصل العمل الإنشائي عن الحفر والردم والشدّات والعزل والمصارف. ووفق أبعاد القطاع التعليمي نفسه دون خصم فتحات أو فواصل، تكون خرسانة المتر الطولي:

Vbase = 2.30 × 0.35 × 1.00 = 0.805 m³/m

Vstem = 0.30 × 3.00 × 1.00 = 0.900 m³/m

Vtotal = 0.805 + 0.900 = 1.705 m³/m

إذا بلغ طول الجدار 10 أمتار بالأبعاد نفسها، فالخرسانة النظرية تساوي 17.05 م³، موزعة إلى 8.05 م³ للقاعدة و9.00 م³ للساق. هذا الرقم لا يشمل خرسانة النظافة أو أي جزء متغير السماكة أو إضافات الصب؛ ولا يُستخدم لتقدير طلب الخرسانة قبل مراجعة المخططات الفعلية وحدود الصب.

للتحقق من أحجام الخرسانة والحفر والردم وتقدير الحديد وأعمال العزل، استخدم حاسبات كيفَ الهندسية. هذه حاسبات كمية وليست برنامجًا معتمدًا لفحص استقرار الجدران أو إصدار تسليح إنشائي. ولمزيد من منهجية قياس الأعمال وتجهيز المستخلصات، اقرأ حساب كميات المباني في 12 خطوة ودليل مهندس حصر الكميات وإعداد BOQ والمستخلصات.

8 أخطاء شائعة عند تصميم أو تنفيذ الجدار الاستنادي

1. استخدام Kₐ للجدار المقيد الحركة: قد يلزم K₀ أو نموذج تربة–منشأ مختلف.
2. إهمال حمل المرور أو أساس مجاور: لا يكفي حساب وزن الردم وحده.
3. تجاهل منسوب المياه وتعطل المصرف: قد تتغير القوى وحالة التربة بصورة جوهرية.
4. الخلط بين منسوب قاعدة الساق ومنسوب أسفل الأساس: يغيّر ذراع العزم حول Toe.
5. استخدام معامل احتكاك أو قدرة تحمل تخمينية: القيم يجب أن تُستمد من بيانات التأسيس المعتمدة.
6. تجاهل الاستقرار العام والهبوط: قد تكون فحوص القطاع جيدة رغم ضعف الطبقات العميقة أو المنحدر.
7. نسخ تفاصيل التسليح من جدار بارتفاع مشابه: اختلاف الأحمال والتربة والقيود يغيّر مقاطع التصميم.
8. الردم المبكر أو الدمك العنيف أو إخفاء التصريف قبل فحصه: قد يحمّل الجدار ويخفي عيوبًا يصعب علاجها.

ما المراجع الهندسية التي يُعتمد عليها في التصميم؟

ابدأ دائمًا بتقرير التربة ونسخة المخططات والمواصفات والعقد والكود الملزم للموقع. وللمراجعة الفنية المقارنة والقراءة المتخصصة، تتوافر مراجع رسمية مفيدة:

• Caltrans – Conventional Retaining Walls (يناير 2026): مرجع حكومي يوضح نطاق التحريات الجيوتقنية وفحوص التأسيس والانزلاق والهبوط والاستقرار والتصريف للجدران التقليدية.
• FHWA – Earth Retaining Structures: بوابة رسمية تضم إرشادات اختيار النظم الساندة والتصميم والجودة والتفتيش في مشاريع النقل.
• USACE – Flood Walls and Other Hydraulic Retaining Walls, EM 1110-2-2502 (2022): مرجع متخصص للجدران المتأثرة بالأحمال الهيدروليكية، ولا يُستخدم بدل معايير المشروع المحلية.
• دليل كيفَ لاختيار الكود الإنشائي: يساعد على فهم منهج اختيار المرجع الصحيح وإصداره.

وجود مرجع أجنبي هنا لا يعني اعتماده تلقائيًا بدل كود البناء السعودي أو الكود والمواصفات التي تحكم العقد، كما لا ينبغي نقل معاملات الأمان بين ASD وLRFD دون توحيد فلسفة التصميم.

الأسئلة الشائعة حول تصميم الجدران الاستنادية

كيف أحسب ضغط التربة على جدار استنادي ارتفاعه 3 أمتار؟

في حالة رانكين النشطة المبسطة لردم جاف أفقي بوزن حجمي 18 kN/m³ وزاوية احتكاك 30°، نجد Kₐ = 1/3، والضغط الأقصى 18 kPa، ومحصلة الضغط 27 kN/m عند H/3 فوق أعلى القاعدة. تتغير هذه النتائج مع المياه والأحمال وحركة الجدار وطبيعة التربة.

ما الفرق بين ضغط التربة النشط وضغط السكون؟

يتطلب الضغط النشط حركة كافية بعيدًا عن الردم. أما الجدران المقيدة الحركة فقد تتحمل ضغط السكون الأعلى في ظروف كثيرة. اختيار الحالة جزء أساسي من التحليل وليس قرارًا شكليًا.

هل معامل أمان 1.5 للانزلاق و2 للانقلاب صالح دائمًا؟

لا. قد تظهر هذه الأرقام في منهجيات تقليدية أو اشتراطات بعينها، لكنها ليست متطلبات عالمية لكل جدار وكل حالة. تختلف الفحوص بين ASD وLRFD، وبحسب نوع الجدار وجهة الترخيص والحالات العادية والزلزالية والمؤقتة.

هل يثبت نجاح فحص الانزلاق والانقلاب أن الجدار آمن؟

لا. يلزم كذلك تقييم قدرة التحمل والهبوط والاستقرار العام، ثم التصميم الإنشائي والتصريف والتفاصيل ومراحل التنفيذ. كما لا يمكن مقارنة qmax المحسوب بمقاومة تربة لم تُستخرج من تقرير جيوتقني معتمد.

كم عرض قاعدة جدار استنادي بارتفاع 3 أمتار؟

لا يوجد عرض واحد صحيح لكل جدار بارتفاع 3 أمتار. عرض 2.30 م المستخدم هنا مجرد اختيار حسابي لتوضيح الفحوص، وليس مقاسًا قياسيًا أو توصية تنفيذية؛ فقد يتغير العرض جذريًا بحسب التربة والحمل والمنسوب والتصميم المطلوب.

هل فتحات تصريف المياه Weep Holes وحدها تكفي؟

لا بالضرورة. ينبغي تصميم نظام متكامل يضم جمع المياه وترشيحها ونقلها وتصريفها بمخرج آمن وصيانة مناسبة، مع تقييم حالة انسداد المصرف أو ارتفاع منسوب الماء متى كانت معتبرة في المشروع.

هل أستطيع استخراج تسليح الجدار من معادلة رانكين وحدها؟

لا. رانكين يعطي تقديرًا لقوة التربة ضمن فرضياته، بينما تصميم التسليح يحتاج إلى تحليلات عزوم وقص وتراكيب تحميل وتصميم قطاعات وتفاصيل تثبيت وغطاء واشتراطات الكود.

ما أفضل طريقة لحصر خرسانة جدار استنادي؟

احسب المساحة الفعلية للقطاع الخرساني من المخططات المعتمدة واضربها في طول الجدار، مع فصل الساق والقاعدة وخرسانة النظافة والعناصر الإضافية ومنع ازدواج العد. استخرج الحديد من BBS، والعزل والشدات والردم من وحداتها التعاقدية المعتمدة.

الخلاصة الهندسية

ترتيب العمل الصحيح هو بيانات التربة ← اختيار نموذج الضغط ← حساب القوى والأذرع ← فحوص الاستقرار الخارجي ← التصميم الإنشائي ← التصريف والتنفيذ والفحص ← حصر الكميات. المثال العددي قدّم قوة دفع قدرها 27 kN/m لجدار بارتفاع ردم 3 م، ثم عرض طريقة حساب الانزلاق والانقلاب وضغوط التأسيس لقطاع افتراضي؛ غير أن صلاحية أي جدار حقيقي لا تُستنتج من هذه القيم وحدها. استخدم هذا الدليل للمراجعة والفهم، ثم ارجع إلى التقييم الجيوتقني والتصميم الإنشائي المعتمد قبل التنفيذ.
