مقدمة: لماذا يُعد طول التراكب في حديد التسليح تفصيلاً إنشائياً حرجاً؟

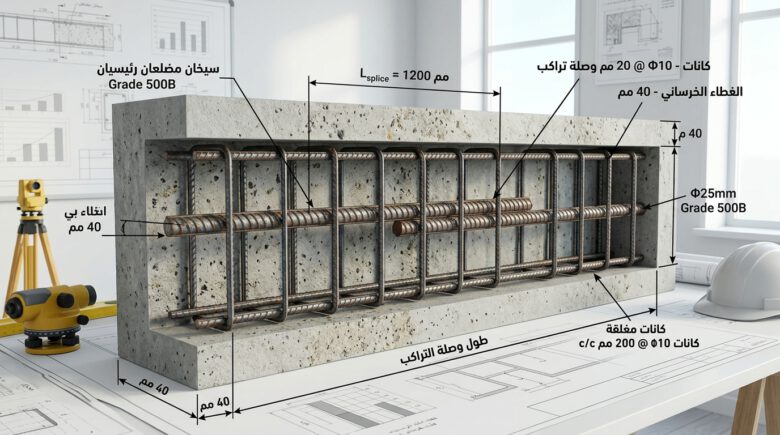

يُعد طول التراكب في حديد التسليح (Reinforcement Lap Splice Length) من أهم تفاصيل التسليح في المنشآت الخرسانية المسلحة، لأنه يمثل إحدى الوسائل الأساسية لتحقيق استمرارية انتقال قوى الشد أو الضغط بين قضبان التسليح عندما لا يمكن استخدام سيخ واحد مستمر بالطول المطلوب.

في وصلة التراكب (Lap Splice) لا تنتقل القوة من السيخ الأول إلى الثاني بواسطة سلك الرباط، وإنما تنتقل تدريجياً من الحديد إلى الخرسانة عبر إجهادات التماسك (Bond Stresses)، ثم من الخرسانة المحيطة إلى السيخ الآخر. ولهذا فإن نجاح الوصلة يعتمد على منظومة متكاملة تشمل طول الوصلة، مقاومة الخرسانة، قطر الحديد، الغطاء الخرساني، المسافات بين القضبان، التسليح العرضي، جودة الصب، وموقع الوصلة بالنسبة إلى مناطق الإجهادات العالية.

ومن أكثر الأخطاء شيوعاً في المواقع اعتماد قاعدة ثابتة مثل 40ϕ أو 50ϕ أو 60ϕ لجميع الحالات. هذه القيم قد تظهر فعلاً في المخططات والمواصفات، لكنها ليست قانوناً عاماً يصلح لكل العناصر والظروف. المرجع النهائي يجب أن يكون Structural Drawings، Project Specifications، وApplicable Design Code.

وتتناول أكواد الخرسانة الحديثة، ومنها ACI 318، موضوع Development and Splicing of Reinforcement بصورة مستقلة ومفصلة، ما يعكس أهمية هذه التفاصيل في أداء المنشأ وسلامته.

يُعد حساب كميات الدرج والسلالم الخرسانية من أعمال حصر الكميات التي تبدو بسيطة في البداية، لكنها تتحول سريعاً إلى واحدة من أكثر نقاط الـ Quantity Takeoff عرضة للأخطاء إذا لم يفهم المهندس الشكل الإنشائي للسلم قبل البدء بالحساب. فالدرج الخرساني ليس بلاطة مائلة فقط، بل منظومة ثلاثية الأبعاد تتكون من بلاطة مائلة، ودرجات، وبسطات، ومناطق انتقال، وقد تشمل أيضاً كمرات حاملة وجوانب خرسانية وعناصر تسليح وتشطيبات مختلفة.

استكشف حساب كميات الدرج والسلالم الخرسانية: دليل هندسي شامل بالأمثلة

المصطلحات الهندسية الأساسية المتعلقة بتراكب حديد التسليح

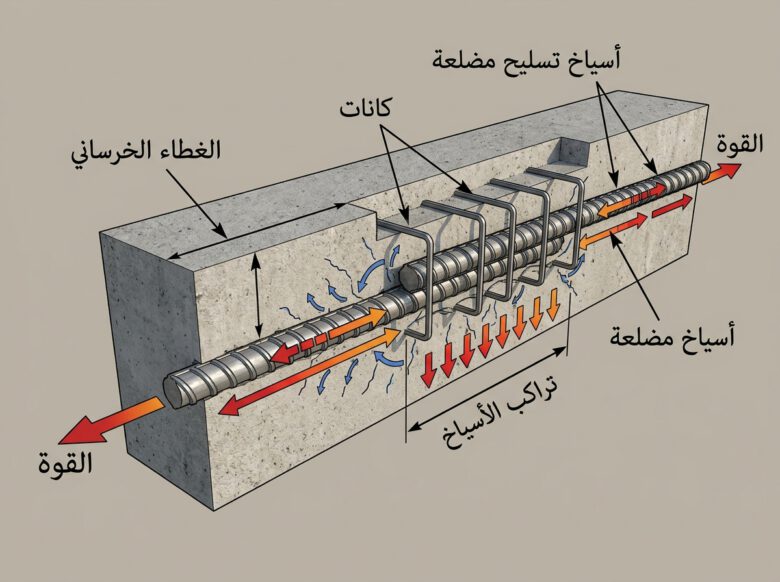

كيف تنتقل القوى داخل وصلة التراكب؟

عندما يتعرض السيخ لقوة شد، تنتقل القوة تدريجياً من الحديد إلى الخرسانة المحيطة بواسطة التماسك بين نتوءات القضيب المضلّع (Bar Ribs) والخرسانة. ينتج عن ذلك مركبات ضغط وقوى شعاعية داخل الخرسانة المحيطة بالسيخ.

هذه القوى الشعاعية تحاول دفع الخرسانة بعيداً عن القضيب، وقد تؤدي في الظروف غير المناسبة إلى حدوث Bond Splitting Failure أو تشققات طولية موازية للتسليح. لذلك فإن توفير غطاء مناسب Concrete Cover ومسافات كافية بين القضبان وتسليح عرضي جيد من العناصر الأساسية في أداء الوصلة.

هناك نمطان رئيسيان لفشل التماسك يجب أن يفهمهما المهندس:

• Pull-Out Failure: يحدث عندما يُسحب القضيب من الخرسانة نتيجة عدم كفاية التماسك.
• Splitting Failure: يحدث عندما تتولد شقوق طولية في الخرسانة المحيطة بالقضيب نتيجة قوى الانشطار.

وفي كثير من التفاصيل العملية يكون Splitting Failure هو العامل المسيطر، ولهذا يركز التصميم الحديث على الغطاء والتباعد والحبس وليس على طول التراكب وحده.

الفرق بين Development Length وLap Splice Length

من الضروري عدم الخلط بين طول التثبيت (Development Length) وطول التراكب (Lap Splice Length)، لأنهما مرتبطان ولكنهما ليسا المصطلح نفسه.

Development Length – طول التثبيت

هو الطول الذي يجب أن يمتد خلاله قضيب التسليح داخل الخرسانة حتى يتمكن من تطوير الإجهاد المطلوب فيه دون حدوث فقد للتماسك أو انزلاق غير مقبول.

يشار إليه عادة بالرمز:

l_d = Development Length

Lap Splice Length – طول وصلة التراكب

هو الطول اللازم لنقل القوة بين قضيبين متداخلين. وغالباً يتم تحديده بالاعتماد على متطلبات Development Length مع تطبيق الشروط والمعاملات الخاصة بنوع الوصلة وحالة الإجهاد ونسبة القضبان الموصولة في القطاع نفسه.

لذلك لا يصح القول إن:

Lap Splice Length = Development Length في جميع الحالات.

ففي بعض حالات وصلات الشد قد يتطلب الكود زيادة طول الوصلة مقارنة بطول التثبيت الأساسي.

تبدو طريقة حساب كمية الخرسانة للسقف للوهلة الأولى مسألة بسيطة: مساحة × سمك. لكن في المشاريع الحقيقية، هذه المعادلة ليست سوى بداية الحصر. فالفرق بين حساب نظري سريع وحصر هندسي احترافي يظهر عند وجود كمرات متقاطعة، وفتحات، وكوابيل، ومناطق مصمتة، ودروب بانل، وسقف هوردي، وبلاطات مائلة، وسلالم تصب مع السقف، واختلافات فعلية في مناسيب الشدة.

اكتشف حساب كمية الخرسانة للسقف بدقة: دليل هندسي شامل بالأمثلة

Tension Splice مقابل Compression Splice

وصلة الشد Tension Lap Splice

تُعد وصلات الشد أكثر حساسية عادةً بسبب تشقق الخرسانة الناتج عن إجهادات الشد. وكلما ازداد التشقق أصبح انتقال قوى التماسك أكثر اعتماداً على الغطاء والتسليح العرضي وجودة الخرسانة المحيطة بالقضيب.

لهذا لا يجب تحديد كون الوصلة Tension أو Compression استناداً فقط إلى كون السيخ علوياً أو سفلياً، بل من خلال Structural Analysis ومخطط العزوم والقوى عند موقع الوصلة.

وصلة الضغط Compression Lap Splice

عند وجود التسليح في حالة ضغط قد تختلف متطلبات الوصل مقارنةً بحالة الشد، إلا أن طول الوصلة يظل خاضعاً لقيود الكود ونوع التسليح ومقاومة الخرسانة والتفاصيل المحيطة بالوصلة.

العوامل الرئيسية التي تتحكم في طول التراكب

1. قطر القضيب Bar Diameter

يرمز للقطر عادة بالرمز d_b. وبوجه عام يزداد الطول اللازم للتثبيت والتراكب مع زيادة قطر القضيب.

ويصبح الأمر أكثر أهمية عند استخدام Large-Diameter Bars لأن قوى التماسك والانشطار التي يجب على الخرسانة المحيطة التعامل معها تصبح أكبر.

2. مقاومة الخرسانة Concrete Compressive Strength

تؤثر مقاومة الخرسانة f’c في أداء التماسك بين الخرسانة وحديد التسليح. إلا أن العلاقة ليست ببساطة أن مضاعفة مقاومة الخرسانة تسمح بخفض طول التراكب إلى النصف؛ بل تحدد المعادلات الكودية طريقة إدخال مقاومة الخرسانة ضمن حساب Development Length.

3. إجهاد خضوع الحديد Yield Strength

كلما ارتفع إجهاد الخضوع f_y ازدادت القوة التي يجب تطويرها ونقلها من القضيب إلى الخرسانة، ولذلك يجب استخدام Grade الحديد الفعلي المعتمد في التصميم وعدم استبداله افتراضياً بقيمة أخرى.

4. الغطاء الخرساني Concrete Cover

الغرض من الغطاء لا يقتصر على الحماية من التآكل والحريق؛ فهو يؤثر كذلك في مقاومة الخرسانة لانشطارها حول القضيب.

يمكن أن يؤدي الغطاء غير الكافي إلى حدوث Splitting Cracks حتى لو كان طول التراكب نفسه مطابقاً للقيمة المحددة في اللوحات.

5. Clear Bar Spacing – المسافة الصافية بين القضبان

ازدحام الحديد يقلل كمية الخرسانة المحيطة بكل قضيب وقد يزيد خطر الانشطار ويصعّب دخول الخرسانة والهزاز بين القضبان.

لذلك فإن إضافة مزيد من الحديد ليست دائماً حلاً أفضل؛ ففي بعض الحالات قد يؤدي Reinforcement Congestion إلى تفاصيل أقل جودة من الناحية التنفيذية.

6. Transverse Reinforcement – التسليح العرضي والحبس

تساعد الكانات والأطواق والروابط العرضية في مقاومة تمدد الخرسانة وانشطارها حول منطقة الوصلة، وهو ما يعرف بـConfinement.

وتزداد أهمية الحبس في مناطق الوصلات ذات الكثافة العالية، وخاصة في الأعمدة والجدران والعناصر المعرضة للأحمال الزلزالية.

7. Top-Cast Bar Condition – حالة القضبان العلوية أثناء الصب

يمكن أن تكون ظروف التماسك لبعض القضبان المصبوبة بالقرب من الجزء العلوي من العناصر العميقة أقل ملاءمة نتيجة النزف Bleeding والهبوط Settlement للخرسانة أسفل القضيب.

ولهذا تتعامل الأكواد مع بعض حالات القضبان العلوية بمعاملات خاصة عند حساب Development Length.

8. Epoxy-Coated Reinforcement

إذا كان التسليح مطلياً بالإيبوكسي Epoxy-Coated Reinforcement فقد تختلف خصائص التماسك مقارنةً بالتسليح التقليدي، ولذلك يجب تطبيق معاملات الكود المحددة لنوع الطلاء وظروف الغطاء والتباعد.

9. Lightweight Concrete

عند استخدام Lightweight Concrete يمكن أن تختلف متطلبات التثبيت والتراكب عن الخرسانة ذات الوزن الطبيعي، ولذلك يجب تحديد نوع الخرسانة قبل اعتماد الحسابات.

10. نسبة القضبان الموصولة في القطاع

ليس من الأفضل عادة جمع جميع الوصلات في مستوى واحد. عندما يتم وصل نسبة كبيرة من القضبان في القطاع نفسه ترتفع حساسية المنطقة لتراكم التشققات وانخفاض الصلابة وزيادة ازدحام الحديد.

لهذا يتم اللجوء كثيراً إلى Staggered Lap Splices بحيث تتوزع الوصلات على أكثر من مستوى أو قطاع وفق المخططات والتفاصيل المعتمدة.

طريقة حساب طول التراكب هندسياً خطوة بخطوة

1. حدد الكود المستخدم Applicable Design Code: مثل إصدار ACI 318 المعتمد في المشروع أو Eurocode 2 أو الكود المحلي المحدد في Design Criteria.
2. حدد نوع القضيب Reinforcement Type: قطر القضيب، Grade الحديد، نوع السطح، وجود Epoxy Coating من عدمه.
3. حدد حالة الإجهاد: Tension أو Compression عند موقع الوصلة الفعلي.
4. حدد خصائص الخرسانة: قيمة f’c ونوع الخرسانة Normalweight أو Lightweight.
5. حدد Concrete Cover وClear Spacing: لأنهما يؤثران في قدرة الخرسانة على مقاومة Bond Splitting.
6. راجع Transverse Reinforcement: قطر الكانات وتباعدها ووجود Confinement داخل منطقة الوصلة.
7. حدد ظروف موضع السيخ: بما في ذلك Top-Cast Bar Condition عند انطباقها.
8. احسب Development Length: باستخدام المعادلة المحددة في إصدار الكود المعتمد.
9. حدد Lap Splice Classification: طبق متطلبات نوع الوصلة والمعاملات الإضافية المطلوبة بواسطة الكود.
10. تحقق من Minimum Splice Length: لا تعتمد نتيجة معادلة فقط إذا كان الكود أو اللوحات يفرضان حداً أدنى أكبر.
11. راجع موقع الوصلة: تأكد أن الوصلة لا تقع في منطقة حرجة أو Plastic Hinge Region أو منطقة تمنع المواصفات الوصل فيها.
12. راجع Constructability: تأكد أن التراكب لا يؤدي إلى Reinforcement Congestion يمنع الصب والدمك بصورة سليمة.

هل يمكن حساب التراكب باستخدام 40ϕ أو 50ϕ أو 60ϕ؟

يمكن استخدام هذه الصيغة فقط عندما يكون معامل التراكب محدداً أصلاً بواسطة المخططات أو المواصفات المعتمدة:

L_lap = α × d_b

حيث:

• L_lap = Lap Splice Length.
• α = معامل محدد في المخطط، مثل 40 أو 50 أو 60.
• d_b = قطر القضيب Bar Diameter.

هذه المعادلة هي طريقة لتحويل متطلب موجود على اللوحة إلى طول فعلي وليست بديلاً عن معادلات التصميم الكودية.

Engineering Note: الجدول أعلاه ليس جدول تصميم، وإنما جدول حساب سريع عندما يكون معامل التراكب محدداً سلفاً في اللوحات.

أمثلة عملية على حساب Lap Splice Length

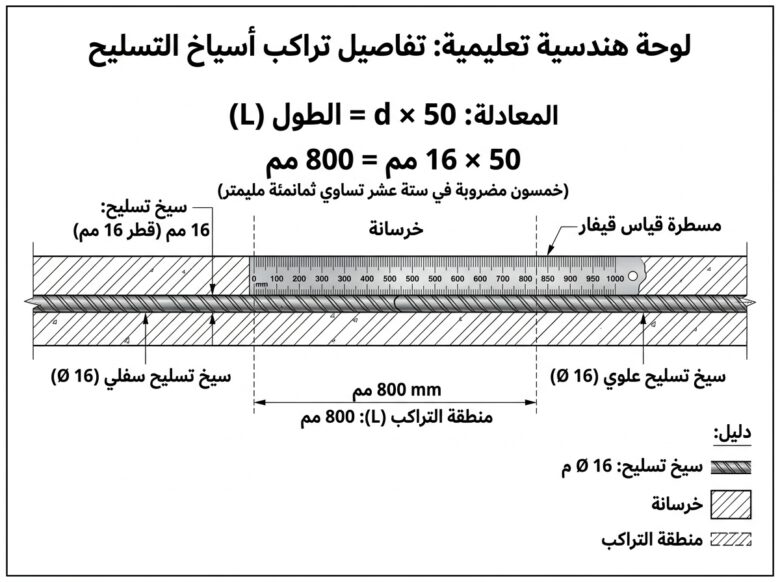

مثال 1: سيخ قطر 16 mm ومتطلب 50d_b

إذا نصت اللوحة الإنشائية على:

Lap Length = 50d_b

وللسيخ:

d_b = 16 mm

إذن:

L_lap = 50 × 16 = 800 mm

أي أن التداخل الصافي المطلوب بين القضيبين هو 800 mm.

مثال 2: سيخ قطر 20 mm ومتطلب 60d_b

L_lap = 60 × 20 = 1200 mm

أي:

L_lap = 1.20 m

إذا تسبب هذا الطول في ازدحام شديد فلا يجوز اختصاره ميدانياً؛ بل يتم رفع Technical Query / RFI للمصمم لدراسة بديل مثل Mechanical Coupler.

مثال 3: تعارض قاعدة الموقع مع المخطط

لنفترض أن العامل المعتاد في الموقع يستخدم قاعدة 50d_b لسيخ قطره 20 mm، وبالتالي يتوقع طولاً مقداره 1000 mm.

لكن Detail معتمد في اللوحة ينص على:

Lap Splice = 1200 mm

القيمة التي يجب تنفيذها هي 1200 mm؛ لأن التفصيلة المعتمدة لها الأولوية على القواعد الميدانية العامة.

أفضل أماكن وصلات التسليح Best Splice Locations

لا يمكن تحديد موقع الوصلة بناءً على قاعدة واحدة تنطبق على جميع المنشآت. يجب تحديد الموقع من توزيع القوى والعزوم ومتطلبات الكود وتفاصيل المصمم.

وصلات الكمرات Beam Splices

في الكمرة البسيطة Simply Supported Beam يكون عزم الانحناء الموجب عادة أكبر بالقرب من منتصف البحر، ولذلك يكون التسليح السفلي في حالة شد كبيرة في تلك المنطقة.

أما في Continuous Beams فتظهر عزوم سالبة فوق المساند ويصبح التسليح العلوي مهماً بصورة خاصة.

لهذا لا توجد قاعدة صحيحة تقول:

“Lap bottom bars at midspan”

أو:

“Lap all bars near columns.”

بل يجب اتباع Reinforcement Detailing المحدد بواسطة المصمم.

وصلات الأعمدة Column Splices

وصلات الأعمدة تحتاج إلى عناية خاصة بسبب ارتفاع كثافة التسليح ووجود الأحمال المحورية والعزوم، إضافة إلى متطلبات المناطق الزلزالية عند انطباقها.

يجب التأكد من:

• موقع الوصلة بالنسبة إلى Beam-Column Joint.
• طول الوصلة.
• توزيع الوصلات.
• Hoop/Tie Spacing داخل منطقة الوصلة.
• عدم حدوث Congestion يمنع صب الخرسانة جيداً.

وصلات الجدران Walls

في الجدران الخرسانية يجب مراجعة الوصلات الرأسية والأفقية مع سماكة الجدار والغطاء وتباعد الشبكتين.

وعند استخدام أقطار كبيرة في جدار رقيق قد يصبح Lap Splice غير عملي بسبب ازدحام القضبان، ولذلك قد تكون Mechanical Splices أكثر كفاءة بعد اعتمادها تصميمياً.

وصلات القواعد والأساسات Foundations

في القواعد والحصائر Rafts قد تمتد القضبان لمسافات طويلة، لكن تحديد مكان الوصل يجب أن يراعي مناطق العزم والقص ونقل الأحمال من الأعمدة والجدران.

كما يجب مراجعة التعارض بين التراكبات وبين:

• Column Starters.
• Pile Reinforcement.
• Anchor Bolts.
• Waterstops.
• Embedded Items.
• Mechanical and Electrical Penetrations.

Contact Lap Splice وNoncontact Lap Splice

في بعض التفاصيل تكون القضبان الموصولة متلامسة مباشرة، وهو ما يعرف بـContact Lap Splice.

لكن بعض الأكواد تسمح في ظروف محددة بوجود مسافة بين القضيبين، وتسمى الحالة Noncontact Lap Splice.

لا يعني ذلك إمكانية إبعاد القضيبين بصورة عشوائية؛ فحدود المسافة والموضع تخضع لمتطلبات الكود والتصميم، لأن انتقال القوة يتم عبر الخرسانة الموجودة بين القضيبين.

Staggered Splices: لماذا يفضل توزيع الوصلات؟

من أفضل ممارسات Reinforcement Detailing تجنب إنهاء ووصل جميع القضبان عند قطاع واحد عندما لا يسمح التصميم بذلك.

يؤدي استخدام Staggered Splices إلى توزيع مناطق انتقال القوى وتقليل ازدحام القضبان وتحسين قابلية صب الخرسانة.

لكن نسبة القضبان التي يمكن وصلها عند القطاع الواحد والمسافة المطلوبة بين مجموعات الوصلات ليست قراراً تنفيذياً عشوائياً، بل يجب اتباع اللوحات والكود.

كيفية تنفيذ Lap Splice بطريقة صحيحة في الموقع

1. راجع أحدث إصدار Approved for Construction – AFC Drawing.
2. تحقق من Bar Mark وقطر القضيب وعدده وموقعه.
3. حدد Lap Length فعلياً باستخدام شريط قياس.
4. علّم بداية ونهاية الوصلة إن لزم لتسهيل Inspection.
5. حافظ على Alignment جيد بين القضبان.
6. تحقق من Concrete Cover باستخدام Spacers معتمدة.
7. تحقق من Clear Spacing بين القضبان.
8. نفذ Stirrups أو Ties بالكامل داخل منطقة الوصلة.
9. ثبت القضبان بسلك الرباط بالقدر الذي يمنع حركتها أثناء الصب.
10. لا تعتبر Binding Wire جزءاً من المقاومة الإنشائية للوصلة.
11. تحقق من عدم تعارض الوصلة مع Sleeves وOpenings وEmbedded Items.
12. نفذ Pre-Pour Inspection قبل إغلاق القالب أو بدء الصب.
13. أثناء الصب تأكد من وصول الخرسانة إلى جميع الفراغات داخل Reinforcement Cage.
14. استخدم Concrete Vibrator بطريقة تمنع Honeycombing دون تحريك الحديد من موضعه.

لماذا تعتبر جودة الخرسانة حول الوصلة مهمة جداً؟

يمكن تنفيذ طول التراكب حسابياً بصورة صحيحة ومع ذلك تفشل المنطقة عملياً إذا كانت الخرسانة المحيطة بالقضبان رديئة.

تشمل المشاكل الخطرة:

• Honeycombing.
• Segregation.
• عدم وصول الخرسانة بين القضبان.
• سوء الدمك.
• تحرك القضبان أثناء الصب.
• عدم تحقيق Concrete Cover.

ومن هنا تظهر أهمية مراجعة Constructability قبل اعتماد تفاصيل التسليح وليس بعد بدء الصب.

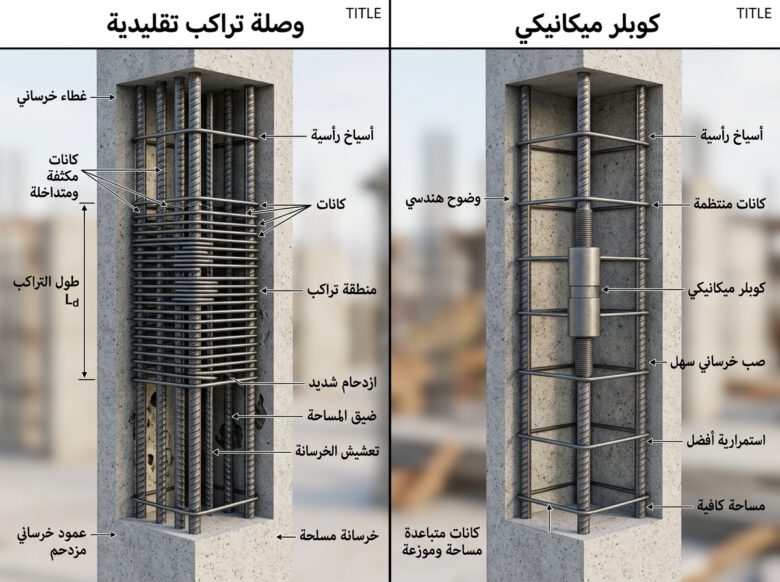

Mechanical Couplers: متى تكون أفضل من Lap Splices؟

تُستخدم Mechanical Splices أو Rebar Couplers لربط قضيبين مباشرة من دون الاعتماد على طول تراكب كبير.

قد تكون خياراً مناسباً عند:

• استخدام Large-Diameter Reinforcement.
• وجود Reinforcement Congestion شديد.
• الأعمدة والجدران ذات النسب العالية من التسليح.
• عدم توفر طول كافٍ للتراكب.
• وجود متطلبات زلزالية خاصة.
• الحاجة إلى تقليل استهلاك الحديد الإضافي الناتج عن التراكب.

لكن الكوبلر ليس حلاً ميدانياً يتم استبداله تلقائياً مكان Lap Splice. يجب مراجعة:

• Coupler Type.
• Manufacturer Approval.
• Mechanical Properties.
• Required Tensile Capacity.
• Thread Preparation.
• Installation Procedure.
• Inspection and Testing Requirements.
• Seismic Classification عند الحاجة.

هل يمكن لحام حديد التسليح بدلاً من عمل Lap Splice؟

لا ينبغي لحام حديد التسليح لمجرد حل مشكلة نقص الطول في الموقع.

يعتمد قابلية اللحام Weldability على نوع وGrade الحديد وتركيبه الكيميائي وإجراءات اللحام المعتمدة.

بعض أنواع حديد التسليح، مثل أنواع مخصصة ذات خصائص كيميائية مضبوطة، تكون أكثر ملاءمة للحام من أنواع أخرى. لذلك يجب عدم تنفيذ Welded Splice إلا عندما يسمح التصميم والمواصفات بذلك وتوجد Welding Procedure معتمدة.

أهم الأخطاء الشائعة في Lap Splices

Pre-Pour Inspection Checklist لمنطقة التراكب

قبل الموافقة على صب أي عنصر يحتوي على Lap Splices، يُفضل أن تشمل قائمة فحص المهندس النقاط التالية:

• Bar Diameter مطابق للوحة.
• Bar Mark صحيح.
• عدد القضبان صحيح.
• Lap Length مطابق للـApproved Drawing.
• Splice Location صحيح.
• Staggering مطابق للتفصيل.
• Concrete Cover مطابق.
• Clear Spacing مناسب.
• Stirrups / Ties منفذة بالكامل.
• عدد وتباعد الكانات داخل Splice Zone صحيح.
• عدم وجود Loose Reinforcement.
• عدم وجود Mud أو Oil أو مواد تؤثر في Bond على القضبان.
• عدم وجود تعارض مع Embedded Items.
• وجود مساحة كافية لمرور الخرسانة والهزاز.
• Couplers – إن وجدت – تم تركيبها وفحصها حسب النظام المعتمد.

مثال هندسي لمشكلة Reinforcement Congestion

افترض عموداً يحتوي على عدد كبير من القضبان بقطر 32 mm، وتتطلب التفاصيل Lap Splice طويلاً نسبياً. عند منطقة الوصلة يصبح لديك عملياً طبقتان من القضبان المتجاورة على امتداد منطقة كبيرة من العمود.

قد يؤدي ذلك إلى:

• تقليل Clear Spacing.
• صعوبة تركيب Column Ties.
• صعوبة دخول Concrete Vibrator.
• زيادة احتمال Honeycombing.
• صعوبة تحقيق Concrete Cover.

في هذه الحالة الخطأ هو محاولة ضغط القضبان أو تقليل طول التراكب.

الحل الهندسي هو إجراء Constructability Review ودراسة خيارات مثل:

• Mechanical Couplers.
• Staggered Splicing.
• إعادة ترتيب القضبان.
• تعديل Splice Zone بواسطة المصمم.

ممارسات متقدمة لتحسين تفاصيل وصلات الحديد

استخدم Bar Bending Schedule بالتنسيق مع Shop Drawings

يجب ألا تتم مراجعة Lap Splices من اللوحة الإنشائية وحدها. يمكن أن يكشف Bar Bending Schedule – BBS عن أطوال القضبان ومواقع الوصل الفعلية ومشكلات القص والتوريد التي لا تكون واضحة دائماً على General Arrangement Drawing.

راجع الوصلات ثلاثية الأبعاد في المناطق المزدحمة

في المشاريع المعقدة يمكن لاستخدام BIM أو نموذج تسليح ثلاثي الأبعاد المساعدة في اكتشاف Rebar Congestion قبل وصول الحديد إلى الموقع، خصوصاً في Beam-Column Joints والقواعد السميكة والجدران والعناصر الانتقالية.

لا تفصل التصميم عن التنفيذ

تفصيلة صحيحة حسابياً قد تكون شديدة الصعوبة من الناحية التنفيذية. ولهذا فإن أفضل Reinforcement Detailing يحقق التوازن بين:

• Structural Safety.
• Code Compliance.
• Constructability.
• Concrete Placement.
• Inspection Accessibility.
• Economy.

أسئلة شائعة عن طول التراكب في حديد التسليح

هل طول التراكب دائماً 50 مرة قطر السيخ؟

لا. 50d_b قيمة قد تكون محددة في بعض المشاريع أو التفاصيل، لكنها ليست قاعدة عامة لجميع العناصر والأكواد.

أيهما أكبر عادة: Tension Lap أم Compression Lap؟

تكون متطلبات وصلات الشد عادةً أكثر حساسية بسبب تأثير التشقق على Bond، لكن القيمة الفعلية يجب حسابها أو أخذها من الكود والتفاصيل المعتمدة.

هل سلك الرباط ينقل القوة بين السيخين؟

لا. Binding Wire يستخدم أساساً لتثبيت القضبان أثناء التركيب والصب. انتقال القوة الإنشائية يتم بواسطة Bond بين الحديد والخرسانة.

هل يمكن تقليل التراكب إذا كانت الخرسانة قوية جداً؟

لا يجوز تعديل طول التراكب ميدانياً اعتماداً على هذه الفكرة. تؤخذ مقاومة الخرسانة ضمن معادلات الكود، لكن العلاقة ليست خطية وتوجد حدود ومعاملات أخرى يجب مراعاتها.

هل يمكن وضع جميع الوصلات في المكان نفسه؟

يعتمد ذلك على التصميم والكود. في كثير من الحالات يتم الحد من نسبة القضبان الموصولة في القطاع الواحد ويتم استخدام Staggered Splices.

متى أستخدم Coupler بدلاً من Lap Splice؟

يكون ذلك مناسباً بصورة خاصة مع الأقطار الكبيرة، والتسليح الكثيف، وضيق المساحة، وبعض التطبيقات الزلزالية، بشرط اعتماد النظام بواسطة المصمم والمواصفات.

مراجع التصميم التي يجب الرجوع إليها

لأغراض التصميم والتنفيذ يجب دائماً الرجوع إلى النسخة الأصلية من الكود والإصدار المحدد في Contract Documents، ومن أهم المراجع الدولية:

• ACI 318 – Building Code for Structural Concrete.
• Eurocode 2 – Design of Concrete Structures.
• المواصفات الوطنية والمحلية المعتمدة للمشروع.
• Project Structural Specifications.
• Approved Structural Drawings.
• Approved Shop Drawings and Bar Bending Schedules.

يمكن الرجوع إلى الموقع الرسمي لـAmerican Concrete Institute – ACI وإلى European Commission Eurocodes للتأكد من المراجع والإصدارات.

الخلاصة

لا ينبغي التعامل مع طول التراكب في حديد التسليح – Reinforcement Lap Splice Length كرقم ثابت يتم ضربه في قطر السيخ دون فهم الظروف المحيطة به.

التصميم الصحيح يبدأ من تحديد Development Length وحالة الإجهاد ونوع الحديد ومقاومة الخرسانة والغطاء والتباعد والحبس وظروف وضع القضيب، ثم تطبيق متطلبات Lap Splice الخاصة بالكود والمشروع.

أما في الموقع، فإن نجاح الوصلة لا يتوقف على الطول فقط؛ بل يعتمد أيضاً على Splice Location، Staggering، Concrete Cover، Clear Spacing، Transverse Reinforcement، Concrete Placement وCompaction.

ولهذا فإن السؤال المهني الصحيح ليس فقط:

“كم طول التراكب؟”

بل:

“هل هذه الوصلة قادرة على تطوير القوة المطلوبة ونقلها بأمان، وهل تفاصيلها قابلة للتنفيذ والفحص والصب بصورة سليمة؟”

وعند وجود تعارض بين ممارسة الموقع والمخططات أو بين أكثر من مرجع، يجب عدم اتخاذ قرار ميداني بتقصير الوصلة أو تغيير موقعها، بل رفع RFI / Technical Query والحصول على اعتماد المصمم.
