طريقة حساب كمية الخرسانة للجسر والكمرة بالمتر المكعب (م3) بالأمثلة

يُعد حساب كمية الخرسانة للجسر أو الكمرة الخرسانية من أهم خطوات حصر كميات الخرسانة المسلحة قبل إعداد طلب الخرسانة الجاهزة أو برنامج الصب. والمقصود بالجسر هنا هو الكمرة الخرسانية المسلحة Reinforced Concrete Beam التي تنقل أحمال البلاطات والجدران إلى الأعمدة أو الجدران الحاملة أو العناصر الإنشائية الأخرى.

وقد تبدو طريقة الحساب بسيطة للوهلة الأولى: الطول × العرض × الارتفاع. لكن الخطأ الحقيقي في حصر خرسانة الجسور والكمرات لا يحدث غالبًا في عملية الضرب نفسها؛ بل في اختيار طول غير صحيح، أو الخلط بين السنتيمتر والمتر، أو استخدام عمق الجسر الكامل عند احتساب البلاطة مسبقًا، أو احتساب مناطق التقاء الجسور والأعمدة أكثر من مرة.

لذلك يشرح هذا الدليل بالتفصيل طريقة حساب كمية الخرسانة للجسر بالمتر المكعب، وحساب عدة جسور، والجسر الساقط والمقلوب والمتدرج، ومعالجة التداخل مع البلاطة والأعمدة، بالإضافة إلى الفرق بين الحجم النظري وكمية الخرسانة المطلوب طلبها من المصنع.

الخلاصة السريعة: إذا كان الجسر مستطيل القطاع ومستقلًا عن أي حجم تم احتسابه مسبقًا، فإن كمية الخرسانة تساوي الطول × العرض × الارتفاع. أما إذا كانت البلاطة محسوبة بكامل مساحتها، فيجب عادةً إضافة الجزء الساقط أو الزائد من الجسر فقط لتجنب احتساب الخرسانة المشتركة مرتين.

القانون الأساسي لحساب كمية الخرسانة للجسر أو الكمرة

عندما يكون قطاع الجسر مستطيلًا وثابتًا على امتداد طوله، فإن معادلة حساب حجم خرسانة الجسر هي:

حجم الخرسانة (م³) = طول الجسر (م) × عرض الجسر (م) × ارتفاع الجسر (م)

ويكون الناتج بالمتر المكعب m³، وهي الوحدة المستخدمة عادةً في حصر الخرسانة وطلب الخرسانة الجاهزة.

مثال سريع: جسر طوله 5 م وعرضه 25 سم وارتفاعه 60 سم. بعد تحويل الأبعاد:

• الطول = 5.00 م.
• العرض = 0.25 م.
• الارتفاع = 0.60 م.

إذن:

5 × 0.25 × 0.60 = 0.75 م³

وبالتالي يحتاج هذا الجسر نظريًا إلى 0.75 متر مكعب من الخرسانة إذا تم حساب القطاع كاملًا ولم يكن أي جزء منه محسوبًا ضمن عنصر آخر.

ما المقصود بأبعاد الجسر في معادلة الخرسانة؟

قبل إدخال الأرقام في الحاسبة أو Excel، يجب فهم كل بعد مستخدم في المعادلة:

• طول الجسر L: الطول المعتمد في طريقة الحصر، وقد يكون بين المحاور Center-to-Center أو بين وجوه المساند Clear Length وفق وثائق المشروع وطريقة القياس.
• عرض الجسر b: عرض القطاع الخرساني كما يظهر في جدول الجسور أو Beam Schedule والقطاعات الإنشائية.
• ارتفاع أو عمق الجسر h: العمق الكلي للقطاع الخرساني عندما يحسب الجسر منفردًا.
• العدد: عدد الجسور التي لها المقطع والطول والظروف نفسها تمامًا.

ولا تؤثر مقاومة الخرسانة مثل C25 أو C30 أو قيمة Slump في الحجم الهندسي للجسر نفسه، لكنها من البيانات الأساسية عند تحديد مواصفات الخرسانة التي سيتم طلبها وتنفيذها.

طريقة حساب كمية الخرسانة للجسر خطوة بخطوة

1. راجع المخطط الإنشائي المعتمد: حدد رمز الجسر مثل B1 أو B2 أو G1 وأبعاد قطاعه.
2. حدد الطول الصحيح: راجع طريقة القياس المستخدمة ولا تخلط بين طول المحاور والطول الصافي.
3. حدد العرض والارتفاع: من Beam Schedule أو القطاع الإنشائي.
4. حوّل جميع الأبعاد إلى المتر: قبل إجراء عملية الضرب.
5. احسب حجم الجسر الواحد: الطول × العرض × الارتفاع.
6. راجع التداخلات: خصوصًا مع البلاطة والأعمدة والجسور المتقاطعة.
7. اضرب في العدد: إذا كانت الجسور متطابقة فعلًا.
8. اجمع الأنواع المختلفة: في جدول حصر منفصل لكل رمز ومقطع وطول.
9. راجع الشدة المنفذة: قبل إصدار طلب الخرسانة النهائي.
10. افصل الحجم النظري عن احتياط التنفيذ: حتى تتمكن من تحليل الفرق بعد الصب.

وتتوافق هذه الطريقة مع منهجية حساب كميات المباني التي تعتمد على تقسيم المنشأ إلى عناصر قابلة للقياس والمراجعة بدل الوصول إلى رقم إجمالي يصعب معرفة مصدره.

تحويل أبعاد الجسر من السنتيمتر إلى المتر

من أكثر أسباب الخطأ شيوعًا في حساب المتر المكعب للخرسانة إدخال أبعاد القطاع بالسنتيمتر داخل معادلة تستخدم المتر.

ولتحويل المليمتر إلى المتر تقسم على 1000، لذلك 250 مم = 0.25 م، و600 مم = 0.60 م.

معادلة سريعة إذا كانت أبعاد الجسر بالسنتيمتر

إذا كانت الأبعاد الثلاثة بالسنتيمتر:

الحجم م³ = (الطول سم × العرض سم × الارتفاع سم) ÷ 1,000,000

أما إذا كان طول الجسر بالمتر بينما العرض والارتفاع بالسنتيمتر، وهي الحالة الأكثر شيوعًا في المخططات:

الحجم م³ = الطول بالمتر × العرض بالسم × الارتفاع بالسم ÷ 10,000

مثال: جسر طوله 5 م وقطاعه 25 × 60 سم:

5 × 25 × 60 ÷ 10,000 = 0.75 م³

كيفية تحديد طول الجسر الصحيح للحصر

يُعد تحديد الطول من أكثر أجزاء حساب كمية الخرسانة للكمرات حساسية، لأن استخدام طول من محور إلى محور في مكان وطول صافٍ بين وجوه الأعمدة في مكان آخر يؤدي إلى عدم اتساق الحصر وقد يتسبب في تكرار أو فقد حجم العقد الإنشائية.

وقد تعتمد وثائق المشروع إحدى الطرق التالية:

• Center-to-Center: القياس من محور مسند إلى محور المسند الآخر.
• Face-to-Face: القياس الصافي بين وجهي العمودين أو المساند.
• أبعاد محددة في جدول الكميات: وفق قواعد القياس التعاقدية الخاصة بالمشروع.

لا توجد قاعدة حسابية منفصلة عن طريقة القياس المعتمدة؛ المهم أن تستخدم منهجًا واحدًا متسقًا وأن تعالج التداخل مع الأعمدة والجسور الأخرى وفق الطريقة نفسها.

ومن المفيد كتابة ملاحظة داخل جدول الحصر مثل: «أطوال الجسور محسوبة من محور إلى محور، ومناطق العقد معالجة ضمن بند الأعمدة». بهذه الطريقة يستطيع أي مهندس مراجعة الحساب وفهم افتراضاته.

مراجعة المخططات الإنشائية قبل حساب خرسانة الجسور

المصدر الرئيسي لأبعاد الجسر هو المخطط الإنشائي المعتمد وBeam Schedule والقطاعات والتفاصيل الإنشائية، وليس المخطط المعماري وحده.

راجع قبل بدء الحصر:

• رمز الجسر.
• العرض والارتفاع.
• منسوب الجسر.
• طوله وحدود المساند.
• الجسور الساقطة والمقلوبة.
• الكوابيل Cantilevers.
• جسور الحواف Edge Beams.
• جسور الفتحات.
• التغير في العمق أو العرض.
• Revision Number للوحة.
• أي تعليمات أو تغييرات موقعية معتمدة.

حساب كمية الخرسانة لعدة جسور متشابهة

إذا تكرر الجسر بالمقطع والطول نفسيهما، احسب حجم جسر واحد ثم اضرب في العدد:

الحجم الكلي = حجم الجسر الواحد × العدد

مثال: لدينا 8 جسور، طول كل منها 4.5 م وعرضها 25 سم وارتفاعها 50 سم:

حجم الجسر الواحد = 4.5 × 0.25 × 0.50 = 0.5625 م³

إجمالي الخرسانة = 0.5625 × 8 = 4.50 م³

لكن لا تعتمد على تشابه رمز الجسر فقط. فقد يظهر B1 عدة مرات بأطوال مختلفة أو عند مناسيب مختلفة. لذلك يجب مراجعة كل Span قبل تجميع الكميات.

مثال عملي كامل لحساب كمية خرسانة الجسور

لنفترض وجود أربعة جسور متطابقة:

• الطول = 6.20 م.
• العرض = 30 سم = 0.30 م.
• الارتفاع = 65 سم = 0.65 م.
• العدد = 4.

حجم الجسر الواحد:

6.20 × 0.30 × 0.65 = 1.209 م³

إجمالي الجسور الأربعة:

1.209 × 4 = 4.836 م³

إذن الحجم الهندسي النظري يساوي حوالي 4.84 م³. لكن قبل طلب هذه الكمية يجب التأكد مما إذا كان الجزء الموجود داخل البلاطة محسوبًا مسبقًا، وكيف عولجت نقاط التقاء الجسور والأعمدة، ثم مراجعة ظروف الصب والتوريد.

أهم نقطة: كيفية حساب الجسر مع البلاطة دون تكرار الخرسانة

من أكثر الأخطاء انتشارًا في حصر خرسانة السقف والكمرات حساب البلاطة بكامل مساحتها وسماكتها، ثم إضافة حجم الجسر كاملًا. بهذه الطريقة يتم احتساب الجزء المشترك بين البلاطة والجسر مرتين.

هناك طريقتان صحيحتان للحصر، بشرط الالتزام بإحداهما بصورة متسقة:

الطريقة الأولى: البلاطة كاملة + الجزء الإضافي من الجسر

وهي طريقة واضحة جدًا عند حصر صبة السقف ككل:

1. احسب البلاطة كاملة: المساحة × السمك.
2. لا تعِد حساب الجزء من الجسر الموجود داخل سماكة البلاطة.
3. أضف فقط الجزء النازل أسفل البلاطة أو الصاعد فوقها.

الطريقة الثانية: الجسر كاملًا + البلاطة الصافية

يمكن حساب الجسور بكامل ارتفاعها، ثم خصم المساحات التي تشغلها الجسور من مساحة البلاطة قبل حساب حجم البلاطة. النتيجة الهندسية يجب أن تكون متكافئة إذا تمت معالجة جميع التقاطعات بالطريقة الصحيحة.

للتوسع في حصر العنصر بالكامل، راجع دليل حساب كمية الخرسانة للسقف، حيث يشرح حصر البلاطات والكمرات والدروب بانل والمناطق المصمتة والتداخلات بين العناصر.

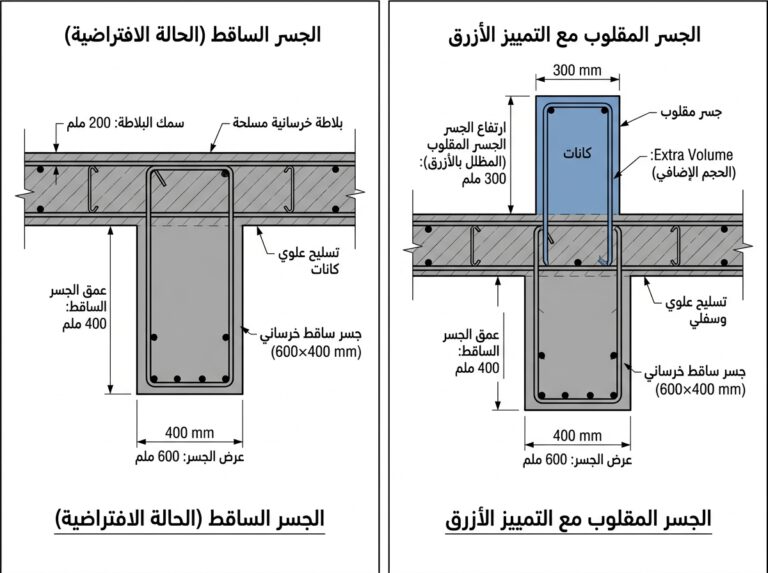

طريقة حساب خرسانة الجسر الساقط Drop Beam

الجسر الساقط Drop Beam يمتد إلى أسفل منسوب البلاطة، ولذلك يكون جزء من ارتفاعه واقعًا داخل سماكة البلاطة.

إذا كانت البلاطة محسوبة بكامل مساحتها، فإن حجم الجسر الإضافي يحسب بالمعادلة:

حجم الجسر الإضافي = الطول × العرض × (الارتفاع الكلي للجسر − سماكة البلاطة)

مثال:

• طول الجسر = 5.00 م.
• العرض = 0.25 م.
• عمق الجسر الكلي = 0.60 م.
• سماكة البلاطة = 0.15 م.

العمق الإضافي أسفل البلاطة:

0.60 − 0.15 = 0.45 م

حجم خرسانة الجسر الإضافي:

5 × 0.25 × 0.45 = 0.5625 م³

ويتم حساب البلاطة بكامل مساحتها × 0.15 م بصورة منفصلة. بهذه الطريقة لا يتكرر حجم الخرسانة الموجود داخل سماكة البلاطة.

كيفية حساب خرسانة الجسر المقلوب Inverted Beam

الجسر المقلوب Inverted Beam أو Upstand Beam يرتفع فوق سطح البلاطة بدل النزول أسفلها. والمبدأ الحسابي نفسه: إذا كانت البلاطة محسوبة كاملة، أضف فقط الحجم الزائد فوق البلاطة.

إذا كان الارتفاع الكلي للجسر 0.50 م وسماكة البلاطة 0.15 م وكان تعريف العمق في الرسم يشمل سماكة البلاطة، يكون الارتفاع الزائد:

0.50 − 0.15 = 0.35 م

ثم:

الحجم الإضافي = الطول × العرض × 0.35

لكن انتبه إلى تعريف البعد في القطاع. فقد تذكر بعض الرسومات ارتفاع Upstand Beam فوق سطح البلاطة أصلًا، وعندها لا يجوز طرح سماكة البلاطة مرة أخرى.

كيفية معالجة تقاطع جسرين في حصر الخرسانة

لا تقتصر مشكلة التداخل على البلاطة والجسر. فعند تقاطع جسرين وحساب كل منهما بطوله الكامل يمكن احتساب منطقة التقاطع مرتين.

إذا كان جسران متعامدان بعرض 30 سم و25 سم وبعمق مشترك 60 سم، فإن حجم منطقة التقاطع هو:

0.30 × 0.25 × 0.60 = 0.045 م³

إذا تم إدخال هذا الحجم ضمن حساب كل جسر، فيجب طرح نسخة واحدة من منطقة التقاطع من الإجمالي.

أما إذا كانت البلاطة محسوبة أولًا وتمت إضافة الجزء الساقط فقط من الجسرين، وكانت سماكة البلاطة 0.15 م، فإن العمق الإضافي المشترك يساوي 0.45 م، ويكون خصم التقاطع:

0.30 × 0.25 × 0.45 = 0.03375 م³

قد تبدو هذه القيمة صغيرة في تقاطع واحد، لكنها تصبح مؤثرة في سقف يحتوي على عشرات أو مئات التقاطعات.

التداخل بين الجسور والأعمدة

من الضروري أيضًا وضع سياسة واضحة لمعالجة Beam-Column Joints. فإذا تم حساب طول الجسر من محور إلى محور، بينما تم حساب ارتفاع العمود كاملًا حتى البلاطة، فقد تظهر منطقة مشتركة بين العنصرين في الحسابين.

لذلك يجب أن يحدد جدول الحصر أين يتم تحميل حجم العقدة:

• ضمن الأعمدة، أو
• ضمن الجسور، أو
• ضمن عنصر مستقل إذا كان نظام الحصر أو العقد يتطلب ذلك.

المهم هو عدم حذف العقدة وعدم احتسابها مرتين. الاتساق في طريقة القياس أهم من اختيار تسمية معينة للعنصر.

حساب كمية الخرسانة للجسر المتدرج أو متغير العمق

لا تستخدم متوسطًا عشوائيًا لجسر يتغير عمقه أو عرضه على امتداد الطول. إذا كان التغير على شكل درجات واضحة، قسّم الجسر إلى أجزاء واحسب كل جزء بصورة مستقلة.

مثال: جسر عرضه 0.30 م وطوله 8 م:

• أول 3 م بعمق 0.50 م.
• الـ5 م المتبقية بعمق 0.70 م.

حجم الجزء الأول:

3 × 0.30 × 0.50 = 0.45 م³

حجم الجزء الثاني:

5 × 0.30 × 0.70 = 1.05 م³

الإجمالي:

0.45 + 1.05 = 1.50 م³

حساب جسر متغير العمق تدريجيًا

إذا كان عرض الجسر ثابتًا والعمق يتغير خطيًا بين طرفين، يمكن حساب الحجم باستخدام متوسط العمق:

الحجم = الطول × العرض × [(العمق الأول + العمق الأخير) ÷ 2]

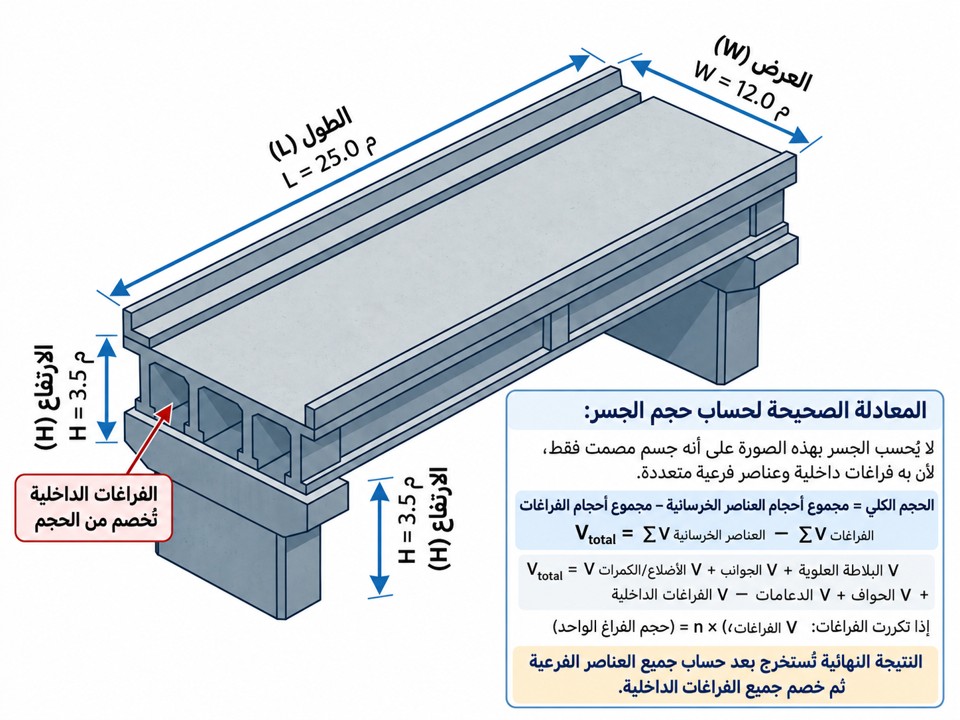

لكن هذه الطريقة لا تستخدم تلقائيًا مع القطاعات المنحنية أو Haunches المعقدة أو القطاعات غير المنشورية. في هذه الحالات يجب الرجوع إلى القطاعات التفصيلية أو حساب الشكل الهندسي الفعلي أو استخراج الحجم من نموذج إنشائي موثوق.

حساب خرسانة الجسور الأرضية والميدات Ground Beams

تطبق المعادلة الأساسية نفسها على الجسور الأرضية والميدات Ground Beams أو Tie Beams ذات القطاع المستطيل:

الحجم = الطول × العرض × الارتفاع

لكن يجب مراجعة نقاط التقاء الميدات بالقواعد والرقاب والأعمدة. فإذا كان جزء من الميدة داخل القاعدة قد تم احتسابه ضمن حجم القاعدة، فيجب تطبيق طريقة قياس متسقة لمنع التكرار.

يمكن مراجعة دليل حساب كمية الخرسانة للقواعد والأساسات عند إعداد حصر متكامل لمنظومة الأساسات.

هل يخصم حجم حديد التسليح من كمية خرسانة الجسر؟

في الحصر التنفيذي المعتاد وطلبات الخرسانة الجاهزة للمباني لا يتم عادةً خصم حجم قضبان التسليح يدويًا من حجم الجسر، ما لم تنص المواصفات أو العقد أو طريقة القياس المعتمدة للمشروع على معاملة مختلفة.

يجب أيضًا فصل حصر الخرسانة عن حصر حديد التسليح. فالخرسانة تقاس بالحجم بالمتر المكعب، بينما يحسب حديد الجسر من أطوال وأقطار وعدد القضبان والكانات ثم يحول عادةً إلى وزن.

للتوسع في ذلك راجع دليل كيفية حساب وزن حديد التسليح وعمل Bar Bending Schedule.

حساب مساحة الشدة الخشبية للجسر يختلف عن حجم الخرسانة

من المهم عدم الخلط بين وحدة قياس الخرسانة ووحدة قياس الشدة:

• الخرسانة: متر مكعب m³.
• الشدة أو الفورم ورك: متر مربع m² للأسطح التي تحتاج إلى قوالب.

فالجسر الساقط يحتاج عادةً إلى شدة للبطن والجوانب، بينما قد تختلف الأسطح المحتاجة إلى القوالب وفق طريقة التنفيذ وموقع الجسر.

يمكن استخدام دليل طريقة حساب مساحة الشدة الخشبية بالمتر المربع لحصر Formwork للجسور والأعمدة والبلاطات والقواعد بصورة منفصلة عن كمية الخرسانة.

الفرق بين كمية الخرسانة النظرية وكمية الطلب الفعلية

الحجم الناتج من المخططات ليس بالضرورة الرقم نفسه الذي سيتم طلبه من محطة الخرسانة. ومن الأفضل التمييز بين:

فإذا كان الحجم النظري 20 م³ بينما تم توريد 21 م³، لا يعني ذلك تلقائيًا أن «الهدر = 1 م³». يجب معرفة ما إذا كان هناك اختلاف في أبعاد الشدة، أو كمية بقيت في خط المضخة، أو تسرب، أو تعديل ميداني، أو كمية مرتجعة.

كم نسبة الهدر المناسبة لخرسانة الجسور؟

لا توجد نسبة هدر ثابتة تصلح لجميع صبات الجسور. تختلف كمية الاحتياط المطلوبة بحسب حجم الصبة، ودقة الشدات، وطول خط المضخة، وطريقة النقل والصب، وتباين الأبعاد المنفذة، وإمكانية الحصول على دفعة تكميلية من المصنع.

الطريقة الأفضل هي:

1. احسب الحجم النظري بدقة.
2. راجع أبعاد الشدة المنفذة.
3. نسق مع فريق المضخة والمورد.
4. حدد احتياط التنفيذ بصورة مستقلة.
5. سجل الكمية المطلوبة والموردة والفعلية.
6. حلل الفرق بعد الصبة.
7. استخدم سجل المشروع لتحسين تقدير الصبات التالية.

وتخصص National Ready Mixed Concrete Association – NRMCA نشرة CIP 31 لموضوع Ordering Ready Mixed Concrete، وتشدد فيها على أهمية تحديد طبيعة الصبة ومعدل التوريد وطريقة التنفيذ والوقت المتوقع مسبقًا مع مورد الخرسانة.

لماذا يجب مراجعة الشدة قبل طلب الخرسانة؟

قد يكون حساب حجم الكمرة الخرسانية من المخطط صحيحًا تمامًا بينما تختلف الكمية في الموقع بسبب الشدة المنفذة.

من الأسباب الممكنة:

• زيادة عرض الجسر عن التصميم.
• زيادة العمق.
• هبوط أو انحراف الشدة.
• انتفاخ جوانب القالب أثناء الصب.
• تسرب العجينة الأسمنتية من الفواصل.
• تغييرات موقعية لم تدخل بعد في جدول الحصر.

لذلك يجب أن تكون مراجعة الشدة والمناسيب جزءًا من عملية اعتماد كمية الخرسانة، لا خطوة منفصلة عنها.

نموذج جدول حصر كميات خرسانة الجسور

بدل الاعتماد على عمليات حساب منفصلة، أنشئ جدول Beam Concrete Quantity Takeoff يتضمن على الأقل:

ويفضل إضافة أعمدة أخرى عند الاستخدام الفعلي:

• Floor / Level.
• Drawing Number.
• Revision.
• نوع الجسر.
• طريقة قياس الطول.
• Extra Depth عند استخدام طريقة البلاطة + الجزء الساقط.
• Deduction للتداخلات.
• الحجم الصافي.
• احتياط التنفيذ.
• كمية الطلب.

حساب كمية خرسانة الجسور باستخدام Excel

إذا كانت الأبعاد بالمتر، تكون المعادلة الأساسية داخل Excel:

العدد × الطول × العرض × الارتفاع

ومن الأفضل أن يحتوي الملف على أعمدة مستقلة للقيم الأصلية والوحدات والحجم والخصومات والإضافات بدل وضع كل الحساب في خلية واحدة غير قابلة للتدقيق.

كما يفضل:

• قفل خلايا المعادلات.
• استخدام Data Validation لرموز الجسور.
• إدخال رقم اللوحة والمراجعة.
• استخدام Pivot Table لتجميع الكميات حسب الطابق أو Beam Type.
• إبقاء الاحتياط التشغيلي منفصلًا عن Net Volume.

حساب خرسانة الجسور باستخدام Revit وBIM

يمكن استخدام Autodesk Revit لإعداد Material Takeoff وعرض أحجام المواد ضمن النموذج، وهو مفيد خصوصًا عند وجود عدد كبير من العناصر المتكررة.

وتوضح Autodesk أن Material Takeoff Schedules يمكنها عرض المواد والكميات ضمن العناصر. ومع ذلك، يجب مراجعة إعدادات النموذج بعناية، لأن طريقة Joining والفتحات والعناصر المتداخلة قد تؤثر في الكميات التي يعرضها النموذج.

لذلك استخدم BIM كأداة قوية لاستخراج الكميات والمراجعة، وليس كبديل عن فهم حدود العنصر وطريقة القياس. فالنموذج المنظم ينتج كميات ممتازة، بينما النموذج غير المنضبط قد ينتج أرقامًا دقيقة رياضيًا لكنها لا تمثل طريقة الحصر المطلوبة.

استخراج كميات الخرسانة من Tekla Structures

يدعم Tekla Structures أيضًا عمليات Concrete Quantity Takeoff، ويمكن استخراج بيانات مثل أحجام العناصر وأبعادها وأعدادها ضمن تقارير الكميات. وهذا مفيد في المشاريع التي تعتمد نماذج تفصيلية للخرسانة والتسليح.

لكن القاعدة تبقى نفسها: الكميات المستخرجة مرتبطة بما تم نمذجته. لذلك يجب مراجعة النموذج والإصدارات والتقطيعات والتداخلات قبل تحويل التقرير مباشرة إلى أمر توريد.

أخطاء شائعة عند حساب كمية خرسانة الجسور والكمرات

• إدخال 25 بدل 0.25: بسبب الخلط بين السنتيمتر والمتر.
• اختيار طول خاطئ: مثل استخدام Centerline في بعض الجسور وClear Length في أخرى.
• حساب البلاطة والجسر بالكامل معًا: مما يكرر حجم الجزء المشترك.
• تكرار تقاطع الجسور: عند استخدام الطول الكامل لكل Beam.
• تكرار Beam-Column Joint: ضمن حجم الجسر والعمود معًا.
• نسيان الجسور الثانوية: خصوصًا حول الفتحات والسلالم والحواف.
• نسيان الكوابيل: أو قياسها بطريقة غير صحيحة.
• اعتبار جميع B1 بالطول نفسه: رغم اختلاف Spans على المخطط.
• عدم مراجعة Revision: واستخدام أبعاد إصدار قديم.
• تجاهل الشدة الفعلية: رغم وجود فروقات في الأبعاد أو المناسيب.
• إضافة هدر عشوائي: بدل فصل Net Volume عن الاحتياط التشغيلي.
• التقريب المبكر: خصوصًا عند وجود عدد كبير من الجسور.

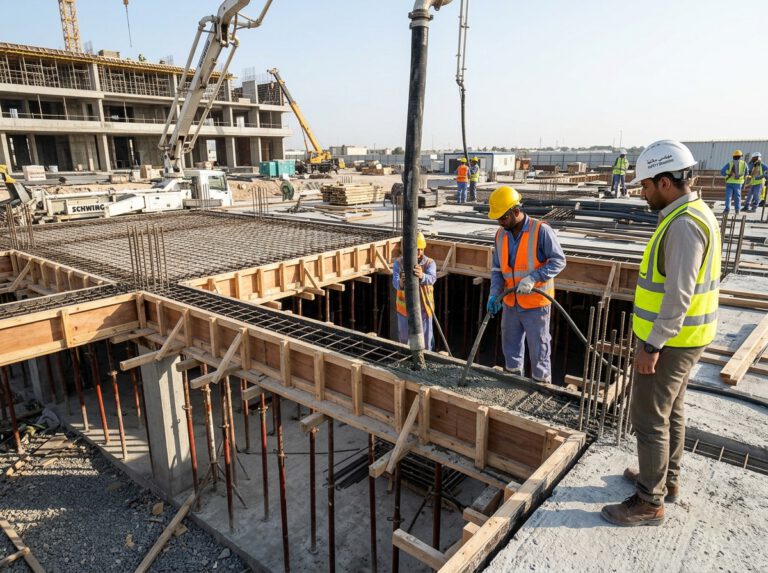

نصائح مهمة قبل طلب خرسانة الجسور

1. راجع أحدث إصدار من المخططات الإنشائية.
2. طابق Beam Schedule مع جميع الجسور في المسقط.
3. راجع الأبعاد والمناسيب الفعلية للشدة.
4. حدد بوضوح طريقة معالجة البلاطة والجسور والتقاطعات.
5. تحقق من مقاومة الخرسانة المطلوبة وفق التصميم.
6. راجع Slump والمقاس الاسمي للركام وأي متطلبات خاصة بالمواصفات.
7. نسق معدل توريد الخلاطات مع قدرة العمالة والمضخة.
8. راجع مسار المضخة وطول الخط قبل تحديد الاحتياط.
9. تأكد من جاهزية الهزازات ومعدات الصب ومصدر الطاقة الاحتياطي.
10. جهز خطة اختبارات الخرسانة والعينات.
11. لا تتم إضافة الماء في الموقع بطريقة عشوائية.
12. راقب الاستهلاك الفعلي أثناء تقدم الصبة.
13. احتفظ بجميع Delivery Tickets.
14. قارن الحجم النظري بالمورد والمستخدم بعد انتهاء الصبة.

يغطي دليل ACI Committee 304 قياس الخرسانة وخلطها ونقلها ووضعها وطرق النقل والضخ، مما يوضح أن نجاح الصبة لا يعتمد على دقة الحصر وحدها، بل أيضًا على تخطيط عملية النقل والصب والتنفيذ.

مثال شامل لحساب البلاطة والجسور معًا

لنفترض بلاطة مساحتها 100 م² وسماكتها 15 سم، ويوجد أسفلها أربعة جسور ساقطة متطابقة، طول كل جسر 5 م وعرضه 30 سم وعمقه الكلي 60 سم.

1. حساب البلاطة

100 × 0.15 = 15.00 م³

2. حساب العمق الإضافي للجسر

0.60 − 0.15 = 0.45 م

3. حجم الجزء الساقط لجسر واحد

5 × 0.30 × 0.45 = 0.675 م³

4. حجم الجسور الأربعة

0.675 × 4 = 2.70 م³

5. إجمالي الخرسانة قبل معالجة أي تقاطعات بين الجسور

15.00 + 2.70 = 17.70 م³

إذا كانت الجسور تتقاطع فيما بينها، يتم بعد ذلك فحص مناطق التقاطع وخصم أي حجم تم احتسابه مرتين. وهذا المثال يوضح لماذا تكون طريقة البلاطة كاملة + العمق الإضافي للجسر عملية جدًا في حصر صبات الأسقف.

أسئلة شائعة عن حساب كمية الخرسانة للجسور

ربط حصر الجسور بباقي كميات الهيكل الخرساني

لإعداد حصر خرسانة متكامل للمبنى لا تحسب الجسور بمعزل عن باقي العناصر؛ بل أنشئ نظامًا موحدًا للحصر يمنع التداخلات بين العناصر.

• ابدأ من حساب كمية الخرسانة للقواعد والأساسات.
• احسب الأعمدة كل مجموعة حسب أبعادها وارتفاعاتها.
• احسب الجسور والكمرات وفق الطريقة الموضحة في هذا الدليل.
• راجع طريقة حساب كمية الخرسانة للسقف لدمج البلاطات والكمرات بصورة صحيحة.
• افصل أعمال الشدة الخشبية بالمتر المربع.
• احسب حديد التسليح وBBS بصورة مستقلة.
• اجمع جميع العناصر في جدول حصر كميات المباني النهائي.

الخلاصة

تعتمد طريقة حساب كمية الخرسانة للجسر أو الكمرة أساسًا على معادلة الطول × العرض × الارتفاع بعد تحويل جميع القياسات إلى المتر. لكن الحصر الدقيق لا يتوقف عند هذه المعادلة؛ بل يتطلب تحديد طول القياس الصحيح، ومراجعة المخططات والـBeam Schedule، ومعالجة التداخل مع البلاطات والأعمدة والجسور المتقاطعة.

وعند حساب الجسور الساقطة مع البلاطة، تكون إحدى أكثر الطرق وضوحًا هي حساب البلاطة بكامل سماكتها ثم إضافة الجزء النازل فقط من الجسر. ويجب معالجة تقاطعات الجسور بحيث لا يتم احتساب أي حجم مرتين.

كذلك يجب الفصل بين الحجم النظري للخرسانة وكمية الخرسانة الجاهزة المطلوب توريدها. فالأول يعتمد على الهندسة، بينما تتأثر الثانية بحالة الشدات وطريقة النقل والضخ وخطة الصب وسجل الفروقات الفعلي بالمشروع.

كلما وثقت طريقة القياس والتداخلات ورقم اللوحة داخل جدول الحصر، أصبحت كمية الخرسانة أكثر قابلية للمراجعة، وقل خطر العجز أو الهدر أو اختلاف المهندسين حول مصدر الرقم النهائي.

مصادر ومراجع هندسية

• American Concrete Institute – ACI Committee 304: Guide for Measuring, Mixing, Transporting, and Placing Concrete.
• National Ready Mixed Concrete Association – Concrete in Practice، بما فيها CIP 31: Ordering Ready Mixed Concrete.
• Autodesk Revit – Material Takeoff Schedules.
• Trimble Tekla Structures – Concrete Quantity Takeoff.
