تنفيذ العناصر الخرسانية المسلحة خطوة بخطوة – دليل هندسي (15 خطوة)

لا تبدأ جودة المنشأ الخرساني عند تشغيل مضخة الخرسانة؛ بل تبدأ من تقرير التربة، والمخططات الإنشائية المعتمدة، وتفاصيل حديد التسليح، ثم تمر بتصميم الخلطة والشدات والصب والفحوصات والمعالجة. لذلك فإن تنفيذ العناصر الخرسانية المسلحة بصورة صحيحة يحتاج إلى تسلسل هندسي متكامل، وليس مجرد خطوات منفصلة لصب القواعد والأعمدة والكمرات والأسقف.

يشرح هذا الدليل كيفية تنفيذ الأعمال الخرسانية خطوة بخطوة، بدءًا من الأساسات واللبشة وحتى الأعمدة والجدران والكمرات والبلاطات، مع توضيح اشتراطات التسليح والغطاء الخرساني وفواصل الصب والدمك واختبارات الخرسانة، وأمثلة حساب كميات قابلة للتطبيق في الموقع. ويتضمن روابط لأدوات كيف الهندسية المجانية لتسهيل الحسابات والتحقق الأولي.

تنبيه مهني: القيم الواردة هنا إرشادية عندما تُذكر على سبيل المثال، وليست بديلًا عن مخططات المشروع ومواصفاته أو تعليمات المهندس الإنشائي. في السعودية يُرجع إلى الإصدار المطبق من SBC 304 والمواصفات التعاقدية؛ أما ACI 318 وACI 301 وASTM فتُستخدم وفق مرجعية المشروع وإصدارها المعتمد. أي تغيير في التسليح أو فواصل الصب أو الشدات الداعمة يحتاج مراجعة واعتمادًا هندسيًا.

ما المقصود بتنفيذ العناصر الخرسانية المسلحة؟

الخرسانة المسلحة مادة مركبة تعمل فيها الخرسانة أساسًا على مقاومة الضغط، ويساعد حديد التسليح على مقاومة الشد والانحناء والقص وفق توزيع الحديد والتفاصيل التصميمية. يتحقق الأداء المطلوب عندما تتوافر ثلاثة شروط في الوقت نفسه: مقاومة ومتانة للخرسانة، وتفاصيل تسليح قابلة للتنفيذ، وجودة صب ومعالجة وتفتيش تمنع العيوب المبكرة.

• الجانب الإنشائي: سلامة مسار انتقال الأحمال من الأسقف إلى الكمرات والأعمدة ثم القواعد والتربة.
• الجانب التنفيذي: مطابقة الأبعاد والمناسيب والرأسية والغطاء والتراكبات والفتحات والتجهيزات المدفونة للمخططات.
• الجانب التشغيلي: التحكم في درجة حرارة الخرسانة وقابلية تشغيلها، وتنظيم الصب والدمك والمعالجة وفك الشدات.
• الجانب التوثيقي: اعتماد الرسومات والخلطات وطلبات الفحص وتقارير المختبر ومحاضر الصب والإصلاحات إن وجدت.

ولفهم منهجية الأعمال الخرسانية العامة من منظور إدارة الموقع، يُمكن الاطلاع على دليل كيفية تنفيذ الأعمال الخرسانية، بينما يركز هذا الدليل على خصوصية كل عنصر إنشائي والتقاطعات بين التصميم والتنفيذ.

الأكواد والمراجع التي تحكم تنفيذ الخرسانة المسلحة

من الأخطاء الشائعة التعامل مع الكود بوصفه قائمة أرقام محفوظة. فالغطاء الخرساني، وطول التماسك، وكثافة الكانات، ومتطلبات المتانة، وفك التدعيم تختلف باختلاف نوع العنصر والتعرض البيئي والنظام الإنشائي وإصدار الكود. عند التعارض بين تفاصيل عامة ومخطط معتمد، يجب رفع طلب استفسار فني (RFI) بدل إجراء تغيير ميداني ارتجالي.

تستطيع البحث عن متطلبات ACI 318 وSBC 304 والمقارنة الأولية بين الإصدارات باستخدام موسوعة كيف للكودات الهندسية. راجع دائمًا النص الرسمي المعتمد قبل إصدار قرار تصميمي أو اعتماد مادة.

قبل الصب: مراجعة الرسومات والخلطة الخرسانية ونقاط الفحص

1. الوثائق والموافقات المطلوبة

• أحدث رسومات IFC ورسومات الورشة المعتمدة (Shop Drawings)، والتأكد من إلغاء الإصدارات القديمة.
• جداول تفريد الحديد (BBS)، وقوائم الفتحات والـSleeves وقطع التثبيت والـEmbedded Plates.
• مخطط الصب (Pouring Plan) وسعة المضخة ومسارها وموقع الوقوف وجدولة شاحنات الخرسانة وخطة الطوارئ.
• تصميم الشدات والتدعيم ومخططات إعادة التدعيم إذا تطلب نظام العمل ذلك.
• تصميم خلطة خرسانية معتمد يتضمن المقاومة المطلوبة، وأقصى مقاس للركام، وقابلية التشغيل، والمتانة والمضافات.
• طلبات التفتيش (Inspection Requests) ونقاط التوقف (Hold Points) وفق خطة الجودة الخاصة بالمشروع.

2. ضبط الخلطة ونسبة الماء إلى المواد الأسمنتية

تُختار مقاومة الخرسانة f’c ونسبة الماء إلى المواد الأسمنتية w/cm وفق متطلبات المقاومة والمتانة وفئات التعرض البيئي؛ ولا يجوز افتراض أن قيمة واحدة مثل 0.40 أو 0.45 تناسب جميع الأساسات والجدران. كلما زادت مخاطر الكلوريدات أو الكبريتات أو دورات البلل والجفاف، أصبحت حدود النفاذية ونوعية المواد أكثر أهمية.

انتبه كذلك إلى اختلاف نظم توصيف المقاومة: الرمز C35/45 في النظام الأوروبي يشير إلى قيمتين للمقاومة الأسطوانية والمكعبية، ولا يساوي تلقائيًا توصيف f’c = 35 MPa في كل مشروع دون مراجعة أساس الاختبار والكود.

3. استلام شاحنة الخرسانة الجاهزة (Ready-Mix)

1. مطابقة تذكرة التسليم: اسم المشروع ورقم الخلطة والكمية والرتبة ووقت التحميل والإضافات.
2. فحص درجة حرارة الخرسانة وقابلية التشغيل (Slump أو Slump Flow للخرسانة ذاتية الدمك)، وأخذ العينات وفق خطة الفحص.
3. التحقق من توافق الزمن المنقضي وتفاصيل التفريغ مع المواصفة المعتمدة والخلطة والمضافات وظروف النقل؛ ولا يُطبّق حد 90 دقيقة أو 60 دقيقة كقاعدة مطلقة لجميع الحالات.
4. عدم إضافة ماء عشوائيًا بالموقع. أي تعديل مسموح يجب أن يخضع لموافقة وإجراءات موثقة تحافظ على نسبة الماء ومواصفات الخلطة.
5. توثيق الشاحنات المرفوضة وأسباب الرفض، وعدم تفريغ الخرسانة غير المطابقة في العنصر.

معلومة مهمة للصب الحار: تذكر إرشادات ACI 301-20 وACI 305.1-14 حدًا عامًا يبلغ 35°C لحرارة الخرسانة وقت التفريغ في حالات الصب المعتادة، مع إمكان قبول درجات أعلى بشروط تأهيل واختبارات وموافقة مسبقة. قد تفرض مواصفات المشروع حدًا أشد، مثل 30 أو 32°C؛ لذا لا ينبغي نسبة هذه القيم المنخفضة إلى ACI 305R على أنها قاعدة عامة.

أولًا: تنفيذ الأساسات الخرسانية والقواعد واللبشة خطوة بخطوة

تنقل الأساسات الخرسانية المسلحة الأحمال إلى التربة، ويعتمد اختيارها على تقرير التربة وقدرة التحمل والهبوط المتوقع ومنسوب المياه الجوفية وطبيعة المنشأ. القواعد المنفصلة والمشتركة والشريطية واللبشة والخوازيق حلول مختلفة، ولا يصح اختيارها على أساس نسبة مساحة القواعد وحدها.

كيف تُختار القواعد المنفصلة أو اللبشة أو الخوازيق؟

• القواعد المنفصلة (Isolated Footings): مناسبة غالبًا عندما تسمح قدرة تحمل التربة والأحمال والمسافات بين الأعمدة بتأسيس اقتصادي وآمن.
• القواعد المشتركة والشريطية: مفيدة عند تقارب الأعمدة أو وجود حدود ملكية أو أحمال موزعة على خط.
• اللبشة (Raft Foundation): خيار لتحسين توزيع الأحمال والتحكم في الهبوط في حالات محددة، وقد يكون اقتصاديًا مع ارتفاع نسبة مساحة القواعد إلى مساحة المبنى، لكن اختيارها يحتاج تحققًا إنشائيًا وجيوتقنيًا.
• الخوازيق (Piles): تُلجأ إليها عند الحاجة لنقل الأحمال إلى طبقات أعمق أو مقاومة متطلبات أخرى مثل الشد والأحمال الجانبية.

قبل التأسيس، يمكن استخدام خبير التربة من كيف لتصنيف نتائج التدرج الحبيبي وحدود أتربرغ وفق أنظمة USCS وAASHTO، مع التأكيد أن تصنيف التربة لا يحدد وحده قدرة التحمل أو الهبوط أو صلاحية الأساسات دون تقرير جيوتقني متكامل.

التسلسل التنفيذي للأساسات

1. التوقيع المساحي: تثبيت المحاور والإحداثيات والمناسيب ونقاط مرجعية لا تتأثر بأعمال الحفر.
2. الحفر والكشف عن التربة: بلوغ منسوب التأسيس المعتمد مع حماية جوانب الحفر ونزح المياه عند الحاجة، ثم فحص طبقة التأسيس من المختص. لا تُعتمد نسبة دمك 95% تلقائيًا للتربة الطبيعية؛ إن لزم استبدال أو تحسين فيكون وفق تقرير التربة والمواصفات.
3. خرسانة النظافة (Blinding): تنفيذ السمك والرتبة وفق المخططات، لتوفير سطح عمل نظيف ومنتظم. سمك 75–100 مم مثال شائع وليس متطلبًا موحدًا.
4. العزل والحماية: تنفيذ الأغشية أو النظام العازل المحدد بمخططات العزل، بما يشمل الوصلات والاختراقات وطبقات الحماية، قبل التسليح أو بعده وفق النظام المعتمد.

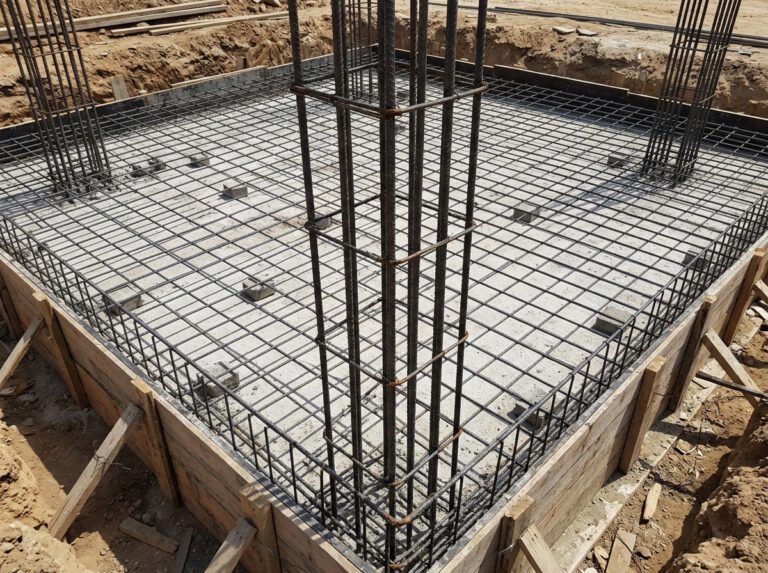

5. تجهيز التسليح: مطابقة الأقطار والأعداد والتباعدات ومناطق التراكب والأشاير، وتركيب مباعدات (Spacers/Chairs) معتمدة ومناسبة للتحميل.
6. الغطاء والتثبيت: التحقق من الغطاء تبعًا للتعرض وظروف الصب. قد يرد 75 مم للخرسانة المصبوبة مباشرة على التربة وفق حالات ACI، لكن وجود خرسانة نظافة لا يعني تلقائيًا أن الغطاء يصبح 50 مم؛ المرجع هو التفصيل المعتمد.
7. فحص ما قبل الصب: مراجعة المحاور والمناسيب وحدود الشدة والعوازل والأشاير والقطع المدفونة والنظافة وإغلاق الملاحظات.
8. الصب والدمك والمعالجة: صب الطبقات دون فواصل غير مخططة، ودمكها بحسب ازدحام التسليح، ثم بدء المعالجة والحماية بالمواعيد المعتمدة.

مثال عملي: حساب خرسانة 8 قواعد منفصلة

إذا كانت أبعاد القاعدة الواحدة 2.20 × 2.20 × 0.60 م، وعدد القواعد 8، فإن الحجم النظري = 2.20 × 2.20 × 0.60 × 8 = 23.232 م³. ومع افتراض احتياطي تقديري 3% لأغراض طلب الخرسانة فقط، تصبح الكمية التقريبية 23.93 م³. تُراجع هذه الكمية مع أبعاد الحفر والشدة الفعلية والخصومات وقيود المورد، ولا تُعد نسبة الاحتياطي معيارًا ثابتًا.

لأمثلة إضافية، اقرأ حساب كمية الخرسانة للقواعد والأساسات، أو أدخل الأبعاد مباشرة في حاسبة كمية الخرسانة من كيف.

ثانيًا: تسليح الخرسانة والغطاء والتراكب وأطوال التماسك

قد تبدو شبكة التسليح متطابقة بصريًا مع الرسم بينما تحتوي أخطاء لا تظهر إلا بعد التحميل: عدم كفاية طول التماسك، أو وصلات في مناطق حرجة، أو ازدحام يمنع دخول الخرسانة، أو غطاء غير كافٍ يسرّع تآكل الحديد. لهذا لا يكفي عد الأسياخ فقط.

الفرق بين طول التماسك وطول التراكب

طول التماسك (Development Length) هو الطول اللازم لتطوير مقاومة السيخ المطلوبة داخل الخرسانة، بينما طول وصلة التراكب (Lap Splice Length) يحقق انتقال القوى بين سيخين متداخلين. يتأثر كلاهما بقطر السيخ وإجهاد الخضوع وقوة الخرسانة وموقع السيخ والغطاء والتباعد والحصر ونوع الشد أو الضغط. لذلك فإن قاعدة 60 مرة قطر السيخ (60ϕ) لا تصلح بديلًا شاملًا عن الحساب والتفاصيل المعتمدة.

نقاط تدقيق الحديد قبل الصب

• مطابقة الأقطار ودرجات الفولاذ وشهادات المصنع والتخزين وحالة الصدأ السطحي.
• فحص المسافات الصافية بين الأسياخ ومقاس الركام الأقصى وإمكانية إدخال الهزاز.
• التأكد من عدم تغيير مواقع الوصلات أو قطع الأسياخ أو لحامها دون موافقة.
• تركيب الكراسي والبسكوت المعتمد بما يحافظ على الغطاء أثناء مرور العمال والصب.
• تأمين أسياخ الأشاير والعكفات والكانات والتسليح الإضافي عند الفتحات والركائز.
• تنسيق الحديد مع عناصر MEP والقطع المدفونة قبل تقفيل الشدات.

لإعداد كشف كميات وتفريد، استخدم حاسبة وزن وتفريد حديد التسليح BBS، واقرأ دليل حساب وزن حديد التسليح ومعادلة وزن المتر الطولي. الحسابات الكمية لا تستبدل مراجعة التصميم الإنشائي أو جدول التفريد المعتمد.

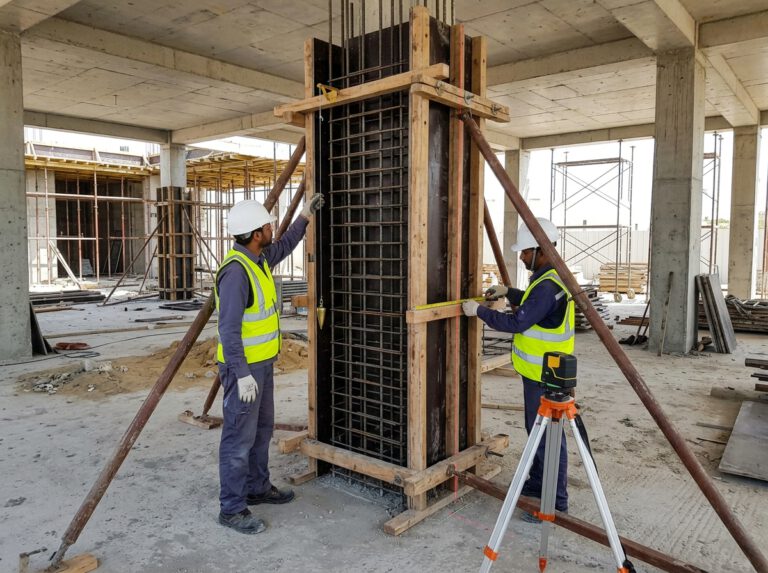

ثالثًا: تنفيذ الأعمدة الخرسانية المسلحة وضبط الرأسية

الأعمدة عناصر رئيسية لنقل الأحمال الرأسية ومقاومة العزوم، ويؤثر تسليحها العرضي في تقييد الأسياخ وحصر الخرسانة، وقد يؤدي دورًا بالغ الأهمية في الأنظمة المقاومة للزلازل. وتزيد حساسية التنفيذ في مناطق الوصلات بين الكمرة والعمود (Beam-Column Joints) ومناطق ازدحام التسليح.

تسليح الأعمدة والكانات الزلزالية

تُراجع أعداد الأسياخ ومواقع التراكب وأطوالها، والكانات والروابط المتقاطعة (Crossties) وأبعاد الأقفال. في بعض الأعمدة المصممة ضمن إطارات خاصة مقاومة للعزوم، تتطلب تفاصيل الحصر الزلزالي مناطق تكثيف محددة بطول l₀ يُحسب وفق متطلبات الكود؛ وليست هناك قاعدة صحيحة تقول إن تكثيف الكانات يجب أن يمتد دائمًا على «الثلثين العلوي والسفلي» لكل عمود. كما أن خطاف 135° ومتطلبات الامتداد يرتبطان بنوع التفصيل وموقعه وتصنيف العنصر.

خطوات تنفيذ الأعمدة قبل وأثناء الصب

1. التأكد من المحاور وأبعاد العمود وحدود الصب وحالة سطح فاصل الصب مع القاعدة أو البلاطة.
2. فحص التسليح الطولي والكانات والبسكوت والتعشيق مع العناصر المجاورة.
3. تركيب الشدة والحوامل والأحزمة والشدادات وفق تصميم نظام القوالب، وليس بتباعد موحد لكل الحالات.
4. مراجعة الرأسية في اتجاهين والقطاع الداخلي والفتحات والمنسوب المطلوب؛ وحدود السماحية تؤخذ من ACI 117 أو مواصفات المشروع حيث تنطبق.
5. صب الخرسانة بطريقة لا تسبب انفصالًا حبيبيًا؛ ويُستخدم الخرطوم أو أنبوب الإسقاط عندما تتطلب ظروف الارتفاع وكثافة الحديد ذلك. لا يوجد حظر موحد ينطبق على كل الحالات عند ارتفاع سقوط 1.5 م.
6. دمك الخرسانة بانتظام دون دفعها أفقيًا بالهزاز، ثم فحص الشدة أثناء استمرار الضخ وبدء المعالجة بعد إزالة القوالب.

من المفيد قبل طلب الصبة تحديد حجم كل عمود باستخدام شرح حساب كمية الخرسانة للعمود بالأمثلة، ثم مقارنة المجموع مع كشوف المخططات.

رابعًا: تنفيذ الكمرات والجسور الخرسانية المسلحة

تنقل الكمرات الخرسانية (Beams) أحمال البلاطات إلى الأعمدة أو الجدران الحاملة، وتتعرض لعزوم انحناء وقوى قص، وقد تخضع للالتواء أيضًا. في الكمرات المستمرة توجد عادة مناطق عزوم سالبة عند الركائز وموجبة داخل البحور، لكن التفاصيل الفعلية تعتمد على نتائج التحليل الإنشائي وليس تقسيم البحر إلى أجزاء ثابتة.

أهم ملاحظات حدادة الكمرات

• التمييز بين التسليح السفلي والعلوي الإضافي ومناطق إيقاف الأسياخ وفق التفريد المعتمد.
• عدم اعتماد امتداد ثابت مثل L/4 أو L/3 لجميع القضبان؛ فمواقع الإنهاء والتماسك تخضع لقوى التصميم وبنود الكود.
• تدقيق الكانات وكثافتها قرب المساند ومنطقة القص، ووجود تسليح الالتواء عندما يطلبه التصميم.
• التأكد من استمرار التسليح وتفاصيل التثبيت في العقد وأماكن التقاطع بين الكمرات.
• التحقق من حديد جوانب الكمرة (Skin Reinforcement) إذا كان مطلوبًا بحسب عمق القطاع وحالات الكود، وليس افتراض قاعدة مطلقة عند عمق 75 سم.
• فحص الشدة السفلية والتدعيم والتقويس المعتمد إن وجد، وموضع فاصل الصب إن تقرر تنفيذه.

وعند الحصر، يجب فصل حجم الكمرة المتداخل مع سمك البلاطة لتجنب التكرار. يشرح دليل حساب خرسانة الجسر والكمرة بالمتر المكعب أمثلة مفيدة لحساب الكميات بدقة.

خامسًا: تنفيذ الجدران الخرسانية وجدران القص والجدران الاستنادية

جدران القص (Shear Walls)

تشارك جدران القص في مقاومة الأحمال الجانبية، ويتطلب تنفيذها دقة في استمرارية التسليح الرأسي والأفقي وتفاصيل العناصر الطرفية (Boundary Elements) والروابط، إضافة إلى معالجة الفتحات والوصلات مع البلاطات والقواعد. أي تعديل في فتحة أو إزاحة قضيب داخل جدار قص قد يؤثر في سلوكه الزلزالي ويحتاج موافقة إنشائية مسبقة.

الجدران الاستنادية والخزانات (Retaining & Tank Walls)

تحتاج الجدران المعرضة للمياه أو ضغط التربة إلى تنسيق خاص بين التسليح والعزل وفواصل الصب. عند وجود فاصل مصمم مانع للتسرب، يُركب شريط Waterstop من النوع المناسب (PVC أو Hydrophilic أو غيره وفق النظام) بالتفاصيل والمسافات والربط المعتمدة، مع حماية الشريط من التشوه أثناء الصب.

• فحص مناسيب فتحات الصرف والـWeep Holes وأنظمة تصريف المياه خلف الجدران الاستنادية عند اشتراطها.
• اختيار شدادات ورباطات الشدة المناسبة للمنشآت الحابسة للماء، مع معالجة أماكن فتحات الربط طبقًا للنظام المعتمد.
• تحديد فواصل الصب مسبقًا؛ لا يُفترض أن كل اتصال بين قاعدة الخزان والجدار يجب أن يكون «فاصلًا باردًا» غير مصمم.
• عدم الردم خلف الجدار قبل استيفاء مقاومة الخرسانة، واكتمال العزل والحماية، وموافقة المصمم على ترتيب الردم والدمك.

سادسًا: تنفيذ البلاطات والأسقف الخرسانية حسب النظام الإنشائي

يعتمد تسلسل تنفيذ الأسقف على نوع البلاطة وطول البحر والأحمال ومخطط التدعيم. ويجب التمييز بين البلاطة باتجاه واحد (One-Way) وباتجاهين (Two-Way)، والبلاطات المسطحة والهوردي والبلاطات لاحقة الشد. البحور «الاقتصادية» تتفاوت بحسب التصميم والأحمال والكلفة المحلية، فلا تُعد الأرقام العامة حدًا أقصى للكود.

ملاحظة عن الخرسانة لاحقة الشد: لا يُشترط بلوغ «75% من المقاومة» لكل أنظمة الشد؛ تحدد وثائق التصميم حد المقاومة المطلوب قبل الشد وتسلسله. كما أن حقن مجاري الكابلات بالجروت يخص الأنظمة المرتبطة (Bonded Systems)، ولا يُطبق بالوصف نفسه على الأنظمة غير المرتبطة (Unbonded Systems).

للتخطيط إلى كمية صب سقف متعدد الفتحات والكمرات، راجع طريقة حساب كمية الخرسانة للسقف، واستخدم حاسبة الخرسانة للأسقف والبلاطات كتقدير أولي قبل مراجعة قياسات الشدة الفعلية.

سابعًا: تصميم الشدات والقوالب وفك الدعائم بأمان

الشدة المؤقتة (Formwork) والتدعيم الحامل (Falsework/Shoring) نظام إنشائي مؤقت ينقل أحمال الخرسانة الطازجة والعمال والمعدات إلى نقاط ارتكاز آمنة. من أكثر أسباب الحوادث خطورة الاعتماد على التقدير البصري بدل حساب الأحمال ومسارات انتقالها، أو إزالة الدعائم قبل تحقق مقاومة العنصر وقدرته على تحمل الأحمال.

قواعد فحص الشدات قبل الصب

• وجود مخطط تركيب وتدعيم معتمد يناسب ارتفاع الصب وسرعة الضخ والضغط الجانبي والاهتزاز.
• تثبيت القوائم على قواعد توزيع مناسبة، وفحص التربة أو البلاطة الحاملة وقوة التحمل تحتها.
• مراجعة الأقطار والتثبيت والرباطات والدعامات القطرية ووسائل منع الانقلاب والحركة الأفقية.
• تحديد التقويس المسبق (Camber) إن طلبه المصمم، وعدم استخدام نسبة L/300 أو L/500 بصورة عشوائية.
• منع إزالة الدعائم أو إعادة توزيع الأحمال دون موافقة المسؤول عن تصميم الشدة والهيكل.

متى تُفك شدات الأعمدة والكمرات والأسقف؟

قد تُفك الألواح الجانبية التي لا تحمل وزن الخرسانة مبكرًا عند تحقق مقاومة كافية تمنع تلف الأسطح، لكن إزالة قيعان الكمرات والأسقف وإعادة التدعيم (Reshoring) لا تحكمها معادلة زمنية عامة مثل 2L + 2 أيام. يعتمد القرار على المقاومة الفعلية وتطورها، وعمر الخرسانة والبحور والأحمال المؤقتة وتسلسل إنشاء الأدوار وتقرير المصمم ومتطلبات المواصفات.

إذا أردت تقدير المساحة الملامسة للشدة لأغراض العطاءات والحصر، استخدم حاسبة الشدات والنجارة الخشبية من كيف. وهي تحسب المساحات والكميات ولا تُستخدم لتصميم قدرة التحمل أو اعتماد نظام التدعيم.

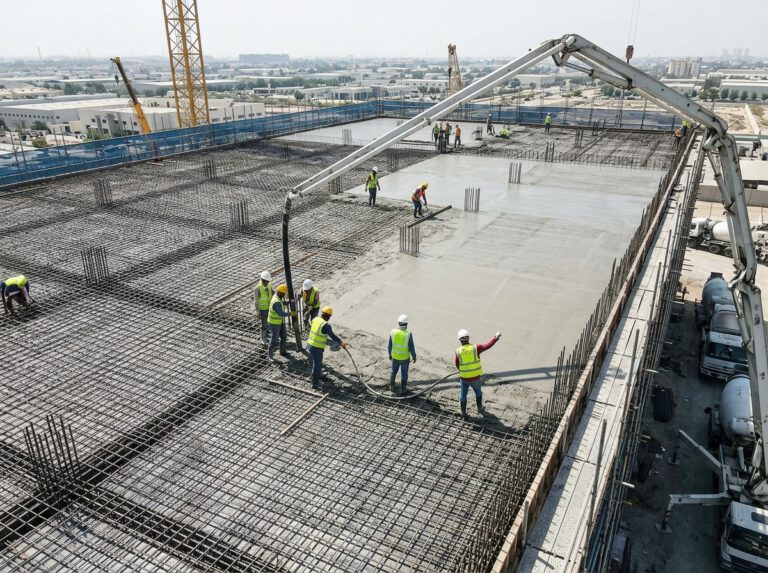

ثامنًا: خطوات صب الخرسانة ودمكها لمنع التعشيش والانفصال الحبيبي

تعشيش الخرسانة (Honeycombing) نتيجة شائعة لضعف الدمك أو سوء قابلية التشغيل أو ازدحام الحديد أو تسرب مونة الأسمنت من الشدة. لذلك ينبغي البدء بالتأكد من جاهزية العنصر، ثم تنظيم معدل الصب واستخدام الهزازات المناسبة لطبيعة الخلطة.

التسلسل الصحيح أثناء عملية الصب

1. استلام إذن الصب وإتمام الفحص قبل الصب بما يشمل الشدات والحديد والفتحات وخطة الطوارئ.
2. تحقق مسؤول الجودة من بيانات الشاحنة ودرجة الحرارة وقابلية التشغيل وفق خطة العينات.
3. صب الخرسانة قرب موضعها النهائي وعلى طبقات مناسبة لطول الهزاز وكثافة التسليح.
4. إدخال الهزاز عادة بصورة شبه رأسية وبنقاط متداخلة التأثير مع اختراق محدود للطبقة السابقة إذا كانت ما زالت لدنة؛ لا تُعامل مسافة واحدة كقانون لكل المعدات.
5. استمرار الدمك إلى خروج الهواء وتحسن انسياب الملاط وتوقف الفقاعات الكبيرة دون إفراط يؤدي للانفصال.
6. عدم استخدام الهزاز لسحب الخرسانة لمسافات أفقية، مع تجنب الإضرار بالحديد والقوالب والأسطح التي بدأت الشك.
7. متابعة الشدات والنزح والتسرب ومناسيب الصب ثم التسوية والتشطيب المناسب لنوع السطح.

ما المدة المناسبة للهزاز في النقطة الواحدة؟

قد تستغرق نقطة الدمك عدة ثوانٍ، وتتغير المدة حسب تردد الهزاز وقطره والخلطة وتباعد الإدخالات. قيم مثل 5–15 ثانية مؤشرات تشغيلية لبعض الحالات وليست زمنًا إلزاميًا شاملًا. المهم الوصول إلى دمك كافٍ دون إفراط وتدريب العامل على ملاحظة سلوك الخرسانة.

عند ظهور فراغات بعد فك الشدة، لا تُغطِّ التعشيش مباشرة بالمونة قبل فحص مدى العيب وتأثيره الإنشائي. يمكن الرجوع إلى دليل إصلاح تعشيش الخرسانة في الأعمدة والجدران لفهم خطوات التقييم والإصلاح المعتمد.

تاسعًا: فواصل الصب والتمدد والهبوط ومتى تُستخدم

ليس كل فاصل في الخرسانة «فاصل تمدد». تحديد الوظيفة أولًا يمنع تنفيذ قطع أو توقفات غير مدروسة في عناصر إنشائية حساسة.

يُحدد موقع فاصل الصب في الكمرات والبلاطات بموافقة المصمم، وقد تُختار مواقع منخفضة القص نسبيًا وفق النظام، لكن لا يجوز تعميم «خمس البحر» أو «منتصف البحر» لكل عنصر. كذلك لا توجد مسافة ثابتة شاملة مثل 30–45 مترًا لفواصل التمدد لكل المباني؛ فتحديدها جزء من التصميم.

قبل استئناف الصب يُجهز سطح الفاصل طبقًا للمواصفة؛ وقد يشمل ذلك إزالة طبقة اللباني والخرسانة الضعيفة والتنظيف وترطيب السطح أو استخدام مادة ربط معتمدة. ولا يُستخدم الإيبوكسي تلقائيًا في كل فاصل؛ فقد يكون غير مناسب في ظروف أو أنظمة ربط معينة.

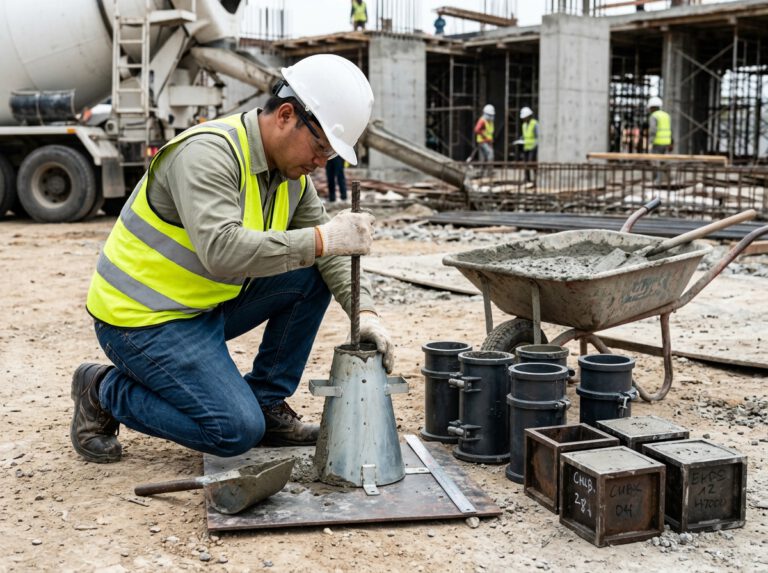

عاشرًا: اختبارات الخرسانة المسلحة بالموقع والمختبر ومعايير القبول

تمثل الفحوصات أداة لاتخاذ قرارات صحيحة بشأن قبول الخرسانة لا مجرد أوراق أرشيفية. وتحدد خطة الجودة وتواتر أخذ العينات والمواصفة المعتمدة طريقة الاختبار وعدد العينات وأعمار الفحص.

هل يجب أن تحقق الخرسانة 70% عند 7 أيام؟

نتيجة 7 أيام مؤشر مبكر مفيد، لكنها ليست حد قبول عام يساوي 65% أو 70% من المقاومة التصميمية لجميع الخلطات؛ فالأسمنت والمواد الأسمنتية الإضافية ودرجة الحرارة تؤثر في سرعة اكتساب المقاومة. وعادةً يكون عمر الاختبار المرجعي 28 يومًا ما لم تنص المواصفات على غير ذلك. وتختلف أيضًا متطلبات قبول عينات الأسطوانات عن أنظمة المكعبات، فلا تُخلط النتائج بلا معيار تحويل واعتماد.

ماذا تفعل إذا كانت مقاومة الضغط أقل من المطلوب؟

1. راجع أولًا تعريف «نتيجة الاختبار» وعدد العينات والعمر ومعايير القبول، لا الرقم المنفرد فقط.
2. تحقق من أخذ العينة وصب الأسطوانات ونقلها ومعالجتها ومعايرة جهاز الاختبار.
3. بلّغ مهندس التصميم والاستشاري والمورد، وأوقف القرارات غير المعتمدة بخصوص التحميل أو فك التدعيم.
4. طبّق خطة تقييم تشمل مراجعة الحسابات وقد تشمل اختبارات موضعية أو قلوبًا خرسانية وفق قرار المختص.
5. عند تقييم قلوب خرسانية وفق شروط ACI المطبقة، يُستخدم في حالات محددة معيار متوسط ثلاث قلوب لا يقل عن 85% من f’c وألا تقل أي قلب عن 75% من f’c؛ ويجب التحقق من انطباق هذه الشروط وطريقة الاختبار.

لا يجوز اعتبار المطرقة الارتدادية (Schmidt Hammer) أو الموجات فوق الصوتية (UPV) حكمًا مستقلًا وقاطعًا لقبول عنصر خرسانة منخفض المقاومة؛ فالتقييم الإنشائي يرتبط بالاختبارات والظروف الفعلية وموافقة المصمم.

الحادي عشر: معالجة الخرسانة بعد الصب وحمايتها من الحرارة والتشققات

معالجة الخرسانة (Concrete Curing) تعني الحفاظ على رطوبة وحرارة ملائمتين لنمو المقاومة والمتانة وخفض التشقق المبكر. فقدان الماء سريعًا في الأيام الأولى يضر السطح، وتزداد الخطورة في المناخ الحار الجاف ومع الرياح. لكن لا يصح تعميم انخفاض للمقاومة بنسبة 40% على كل مشروع بسبب نقص المعالجة؛ يتحدد الأثر بحسب الظروف ونوع الخلطة ومدى القصور.

طرق معالجة الخرسانة

• الغمر أو البرك المائية (Ponding): مناسب لبعض الأسطح الأفقية بعد السماح بتكوين سطح قادر على تحمل الماء دون تلف.
• الخيش الرطب والأغطية المبللة: يحافظ على رطوبة الأعمدة والكمرات والجدران مع المتابعة المستمرة.
• الأغشية البلاستيكية: تقلل الفقد بالتبخر عندما تُطبق بإحكام وبما لا يضر تشطيب السطح.
• مركبات المعالجة (Curing Compounds): يمكن اختيار منتجات مطابقة للمواصفات ذات الصلة مثل ASTM C309 أو ASTM C1315 حسب الاستخدام، مع مراعاة توافقها مع الدهانات واللاصقات والعزل اللاحق.

تختلف مدة المعالجة حسب الأسمنت والمواد المضافة والمقاومة اللازمة والظروف الجوية واشتراطات المشروع؛ فعبارة «7 أيام للأسمنت العادي و14 يومًا لجميع الخلطات المخلوطة بالخبث» ليست قاعدة كودية شاملة. الأهم تحديد طريقة ومدة تحقق متطلبات المقاومة والمتانة بدل الاكتفاء بتقويم زمني ثابت.

احتياطات الصب في الأجواء الحارة بالسعودية والخليج

1. تخطيط الصب في أوقات مناسبة مع مراجعة حرارة الهواء والرياح والرطوبة وحرارة الخرسانة.
2. توفير مظلات أو مصدات رياح ووسائل خفض حرارة المواد أو المياه وفق تصميم الخلطة.
3. تقليل مدة انتظار الشاحنات وضمان توفر المضخة والهزازات والعمال قبل بدء التوريد.
4. استخدام وسائل تقليل التبخر والبدء المبكر بالمعالجة وفق توصيات الخلطة ومواصفات المشروع.
5. رصد التشقق اللدن (Plastic Shrinkage) وتوثيق معالجة أي شروخ ونتيجة تقييمها.

يمكن مراجعة الشرح الفني لـ معهد الخرسانة الأمريكي بشأن حد حرارة الخرسانة في الطقس الحار، والرجوع إلى أدلة NRMCA – Concrete in Practice بشأن المعالجة والاختبارات والشروخ.

الثاني عشر: أشهر عيوب الخرسانة المسلحة وكيف تمنعها قبل حدوثها

إن اكتشاف عيب بعد فك الشدة لا يعني بالضرورة أن العنصر يحتاج إلى هدم، كما لا يعني إمكان إصلاحه تجميليًا. يحدد المهندس الإنشائي أثر العيب، ثم تعتمد طريقة الإصلاح والفحوصات اللاحقة.

الثالث عشر: حساب كميات الخرسانة وحديد التسليح والشدات – تطبيق عملي

الحصر الدقيق جزء من نجاح التنفيذ: طلب كميات أقل يؤدي إلى فاصل صب طارئ، وطلب كميات أكبر يرفع الهدر والتكلفة. وفي العناصر المتداخلة ينبغي تحديد حدود القياس وتجنب حساب الحجم نفسه مرتين.

حساب كمية خرسانة سقف مصمت

لنفترض بلاطة أبعادها 12 × 10 م وسماكتها 0.18 م دون فتحات أو كمرات محتسبة داخل المسطح. الحجم النظري = 12 × 10 × 0.18 = 21.60 م³. إذا كانت هناك فتحة 2 × 1 م تخترق كامل السماكة، يكون حجمها 0.36 م³، ويصبح الحجم النظري الصافي 21.24 م³ قبل إضافة الكمرات أو احتياطي الطلب المناسب.

حساب وزن سيخ حديد تسليح

المعادلة النظرية التقريبية لوزن المتر الطولي لحديد التسليح هي: الوزن (كجم/م) ≈ d² ÷ 162، حيث d القطر الاسمي بالمليمتر. لذلك يبلغ الوزن التقريبي للمتر من حديد قطر 16 مم 256 ÷ 162 ≈ 1.58 كجم/م. إذا كان لدينا 50 سيخًا، طول كل منها 12 م، فالوزن النظري نحو 948 كجم قبل دراسة أطوال القص والهدر والتراكبات.

مساحة شدة عمود مستطيل

لعمود أبعاده 0.40 × 0.60 م وارتفاعه 3.20 م، فإن مساحة الأوجه الأربعة = 2 × (0.40 + 0.60) × 3.20 = 6.40 م². هذا تقدير لمساحة التلامس ولا يحدد كميات القوائم والأحزمة أو قدرة الشدة الإنشائية.

بدل إعادة هذه العمليات يدويًا في كل مرة، جرّب مجموعة حاسبات البناء والتشطيب من كيف للخرسانة والحديد والشدات، واستعمل محول الوحدات الهندسية للتحويل بين MPa وpsi ووحدات الطول والحجم والوزن. النتائج تقديرية وتُراجع مقابل رسومات المشروع.

الرابع عشر: قائمة فحص مختصرة قبل الصب وأثناءه وبعده

هذه القائمة للتذكير العملي وليست بديلًا عن خطة الفحص والاختبار التفصيلية (ITP) أو الإجراءات الخاصة بكل مشروع.

الخامس عشر: اشتراطات السلامة أثناء أعمال التسليح والشدات والصب

• تقييم قدرة منصات العمل والحماية من السقوط، وتأمين الفتحات والحواف قبل بدء التسليح والصب.
• فحص شهادات ومثبتات وأذرع مضخات الخرسانة ومناطق عزل الحركة، وعدم الوقوف تحت الأذرع أو الأحمال المعلقة.
• ضمان سلامة السقالات والقوائم والدعائم واتصالاتها والمراقبة المستمرة أثناء الصب.
• حماية نهايات الأسياخ البارزة، وتوفير مسارات آمنة للعاملين على شبكات الحديد.
• ارتداء معدات الوقاية من ملامسة الخرسانة الرطبة، ومنها القفازات والملابس والأحذية والنظارات المناسبة لأن الأسمنت القلوي قد يسبب حروقًا كيميائية.
• وجود خطة استجابة لتوقف المضخة أو انهيار جزء من الشدة أو سقوط عامل أو إصابة مباشرة، وإيقاف العمل عند اكتشاف خطر إنشائي.

أسئلة شائعة عن تنفيذ العناصر الخرسانية المسلحة

المراجع الهندسية والمصادر الخارجية

للمراجعة الفنية التفصيلية، هذه مصادر أصلية أو جهات مرجعية تساعد على التحقق من الاشتراطات، مع مراعاة أن بعض النصوص الكاملة للكودات مدفوعة أو مرخصة:

• اللجنة الوطنية لكود البناء السعودي – قائمة كودات البناء بما فيها SBC 304؛ مع التحقق من إصدار المشروع المطبق.
• American Concrete Institute – ACI 318 Building Code Portal لمتطلبات الخرسانة الإنشائية وتحديثاتها.
• ACI SPEC-301-20 – Specifications for Concrete Construction لمجالات المواصفات التنفيذية.
• ACI – Maximum Temperature Limits for Hot-Weather Concreting لتفسير حدود الحرارة في الصب الحار.
• NRMCA – Concrete in Practice (CIP) لموضوعات المعالجة والاختبارات والقبول والعيوب.
• NRMCA – Frequently Asked Questions on Concrete Materials لمعايير تفسير نتائج المقاومة والقلوب.

الخلاصة: كيف تنفذ عناصر خرسانية آمنة وعالية الجودة؟

المشروع الناجح لا يعتمد على قوة الخرسانة وحدها؛ بل على تسلسل تنفيذ العناصر الخرسانية المسلحة منذ اختيار التربة والأساس، مرورًا بدقة تسليح القواعد والأعمدة والكمرات والبلاطات والجدران، وصولًا إلى ضبط الشدات والدمك والمعالجة واختبارات القبول. أخطاء مثل تغيير أطوال الوصلات تقديريًا، أو صب خلطة غير مطابقة، أو إزالة التدعيم مبكرًا، قد تكون أغلى بكثير من الوقت اللازم لتدقيقها قبل الصب.

ولتحويل هذا الدليل إلى خطوات عملية أسرع، اجمع بين موسوعة كيف للكودات الهندسية، وحاسبات كميات الخرسانة والشدات، وحاسبة حديد التسليح وتفريده، وأداة تصنيف التربة. جميعها أدوات مساعدة للتحقق والتقدير الأولي، ولا تحل محل المصمم أو المواصفات الملزمة للمشروع.
