كيفية تنفيذ البلاطات الخرسانية لاحقة الشد (Post-Tension) 2026

يعتبر تنفيذ البلاطات الخرسانية لاحقة الشد (Post-Tensioning) الركيزة الأساسية في بناء الأبراج الشاهقة والمنشآت ذات البحور الواسعة. هذا الدليل الفني المتقدم مصمم خصيصاً للمهندسين الميدانيين ومديري المشاريع، حيث يقدم رؤية شاملة وتفصيلية لمنهجية العمل (Method Statement) التي تضمن السلامة الإنشائية والكفاءة الاقتصادية. إن التحول نحو الاستدامة وتقليل الانبعاثات الكربونية جعل من تقنية PT الخيار المفضل عالمياً لقدرتها على تقليل كميات الخرسانة والحديد بنسب تصل إلى 30% مقارنة بالنظم التقليدية.

إذا كنت تبحث عن مرجع لتنفيذ البلاطات الخرسانية لاحقة الشد باللغة الإنجليزية يمكنك زيارة هذا الموضوع: Method Statement for Post-Tensioned Concrete Slab Installation

1. النطاق والأهداف الاستراتيجية لمنهجية العمل

تستهدف هذه المنهجية تحديد التسلسل الدقيق لعمليات تركيب وشد وحقن الكابلات في البلاطات الخرسانية المرفوعة. في سياق مشاريع عام 2026، لم يعد الأمر يقتصر على التنفيذ اليدوي، بل أصبح التنسيق الرقمي عبر نماذج BIM (Building Information Modeling) جزءاً لا يتجزأ من النطاق لضمان عدم تعارض مسارات الكابلات مع تمديدات الميكانيك والكهرباء (MEP).

الهدف الرئيسي هو توفير نظام عمل آمن يتوافق مع المعايير الدولية الحديثة، مع تعظيم كفاءة الموقع من خلال إدارة الموارد بشكل ذكي. يشمل ذلك التعامل مع كابلات الصلب عالية المقاومة، ومجموعات التثبيت المتطورة، ومعدات الشد الهيدروليكية ذات المعايرة الرقمية الدقيقة. من خلال اتباع هذه المنهجية، يضمن المقاولون التحكم في الترخيم (Deflection) وزيادة قدرة تحمل البلاطات للأحمال الحية والدائمة وفقاً لرؤية المصمم الإنشائي.

اقرأ أيضا: دليل كتابة بيان الطريقة في الهندسة الإنشائية لعام 2027

2. المراجع والأكواد العالمية المعتمدة لتنفيذ البلاطات الخرسانية لاحقة الشد

الالتزام بالأكواد الدولية هو الضمان الوحيد لجودة التنفيذ في عمليات الإجهاد المسبق. نعتمد في هذا الدليل على أحدث الإصدارات التي تحكم جودة المواد وبروتوكولات التنفيذ:

• ACI 318-26: متطلبات كود البناء للخرسانة الإنشائية، والذي يحدد تفاصيل تصميم وتوزيع كابلات الشد في البلاطات.
• ASTM A416/A416M-26: المواصفات القياسية لجدائل الصلب (Steel Strands) غير المطلية والمكونة من سبعة أسلاك، لضمان قوة الشد القصوى (UTS).
• PTI (Post-Tensioning Institute) Manual: المرجع الصناعي العالمي للتركيب الميداني وحقن الكابلات (Grouting).
• BS EN ISO 6892-1: معايير اختبار الشد للمواد المعدنية للتحقق من معامل المرونة للجدائل المستخدمة.

3. متطلبات المواد والمعدات المتطورة

تتطلب المشاريع الحديثة استخدام معدات ذكية قادرة على تسجيل البيانات لحظياً. تشمل المتطلبات الأساسية ما يلي:

أجهزة الشد الهيدروليكية (Stressing Jacks)

يجب استخدام روافع هيدروليكية (Mono-strand jacks) بسعة لا تقل عن 300 كيلونيوتن، مزودة بحساسات رقمية لقياس الضغط والاستطالة. يجب أن تكون هذه الأجهزة معايرة من قبل مختبر معتمد خلال فترة لا تتجاوز 6 أشهر من تاريخ الاستخدام لضمان دقة القراءات.

وحدات الحقن (Grouting Plant)

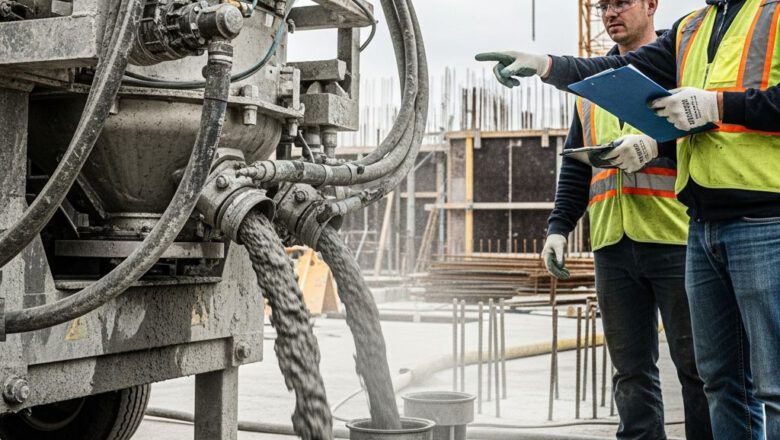

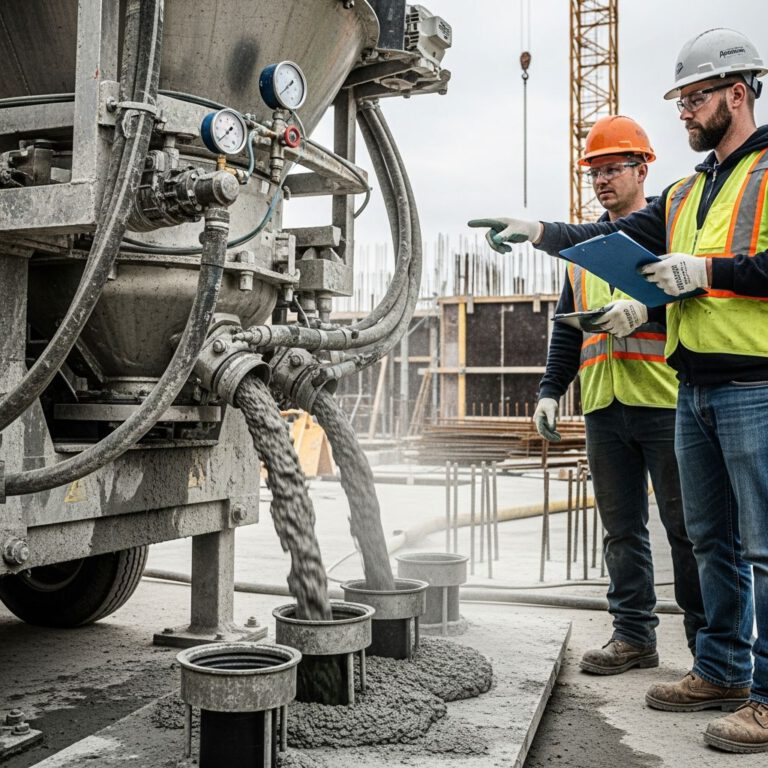

تعتبر وحدات الحقن ذات القص العالي (High-shear colloidal mixers) ضرورية لإنتاج خليط حقن غير منكمش (Non-shrink) وبنسبة ماء إلى أسمنت منخفضة جداً. هذا يضمن ملء كامل الفراغات داخل الأنابيب وحماية الكابلات من الصدأ على المدى الطويل.

كابلات وجدائل الشد (PT Strands)

نستخدم عادة جدائل بقطر 12.7 مم (0.5 بوصة) أو 15.2 مم، وهي جدائل فولاذية منخفضة الارتخاء (Low-relaxation). يتم توريدها في لفات ضخمة ويتم قطعها وتجهيزها في الموقع بناءً على أطوال المسارات المحددة في المخططات التنفيذية.

4. التنسيق الرقمي (BIM) والمتطلبات المسبقة للتنفيذ

قبل البدء بأي أعمال فيزيائية، يجب الحصول على الموافقات الفنية اللازمة. ويعتبر التوأم الرقمي (Digital Twin) هو المرجع الأول. يجب مطابقة مخططات كابلات PT مع مخططات الأنظمة الميكانيكية والكهربائية. نظراً لأن الكابلات تأخذ مساراً مكافئاً (Parabolic Profile)، فإنها ترتفع وتنخفض داخل سماكة البلاطة، مما قد يؤدي إلى تصادمها مع أنابيب الصرف أو مجاري الهواء.

يجب على مشرف الموقع التأكد من أن نظام الشدة الخشبية (Formwork) مصمم لتحمل ليس فقط وزن الخرسانة الرطبة، بل أيضاً الأحمال الديناميكية الناتجة عن حركة العمال ومعدات الشد. كما يتم فحص شهادات المعايرة لجميع ساعات قياس الضغط (Pressure Gauges) وتقديمها للاستشاري قبل البدء في صب الخرسانة.

5. المنهجية التنفيذية خطوة بخطوة

5.1 تخطيط المسارات وتركيب الكراسي (Chairs Installation)

تبدأ العملية بتوقيع مسارات الكابلات على الشدة الخشبية باستخدام خيوط التحديد. يتم وضع كراسي الدعم (Supports) على مسافات محددة (عادة كل 1 متر) لضمان الحفاظ على الارتفاع المطلوب للكابل (Eccentricity). دقة ارتفاع الكرسي هي التي تحدد كفاءة القوة الرافعة (Balancing Force) التي سيولدها الكابل بعد الشد.

5.2 تركيب الأنابيب وتمرير الجدائل (Ducting & Threading)

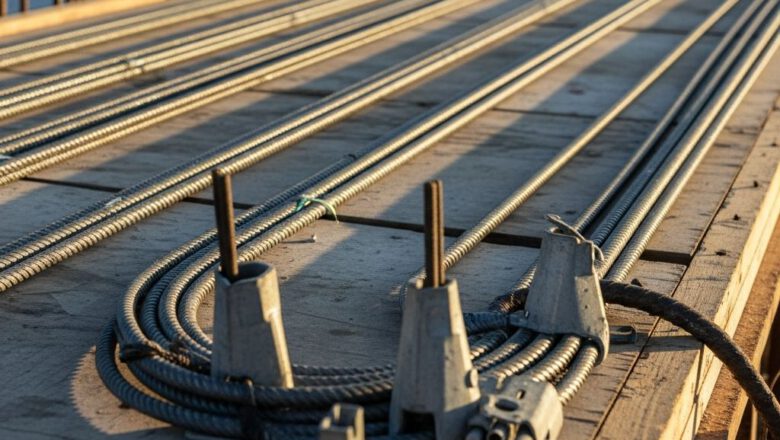

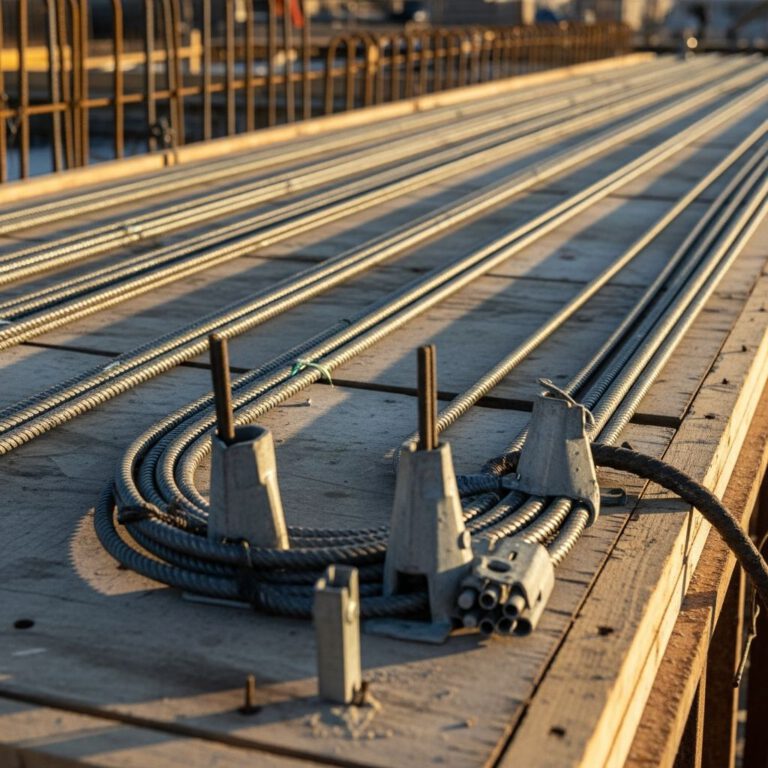

يتم تركيب الأنابيب البلاستيكية المرنة (HDPE) أو المعدنية المجلفنة وربطها بإحكام إلى الكراسي لمنع تحركها أثناء الصب. بعد ذلك، يتم تمرير الجدائل الفولاذية داخل هذه الأنابيب. يجب التأكد من تركيب فتحات التهوية (Vents) عند أعلى وأدنى نقاط في مسار الكابل لضمان خروج الهواء تماماً أثناء عملية الحقن اللاحقة.

5.3 صب الخرسانة والتحكم في الجودة

أثناء صب الخرسانة، يجب توخي الحذر الشديد عند استخدام الهزازات الميكانيكية. يمنع ملامسة الهزاز بشكل مباشر للأنابيب أو نهايات التثبيت (Anchorages) لأن ذلك قد يزيحها عن مكانها. يجب أن تصل الخرسانة إلى مقاومة ضغط محددة (عادة 25-30 ميجا باسكال) قبل السماح ببدء عمليات الشد. يتم التأكد من ذلك من خلال تكسير مكعبات خرسانية تم علاجها في نفس ظروف الموقع.

6. عمليات الشد ومراقبة الاستطالة (Stressing Operations)

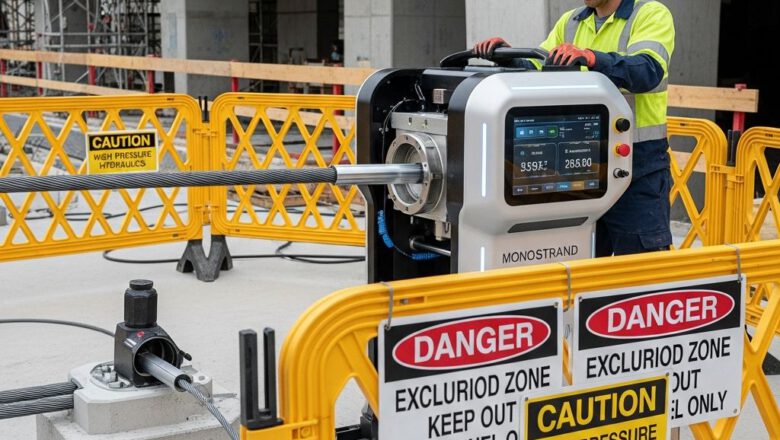

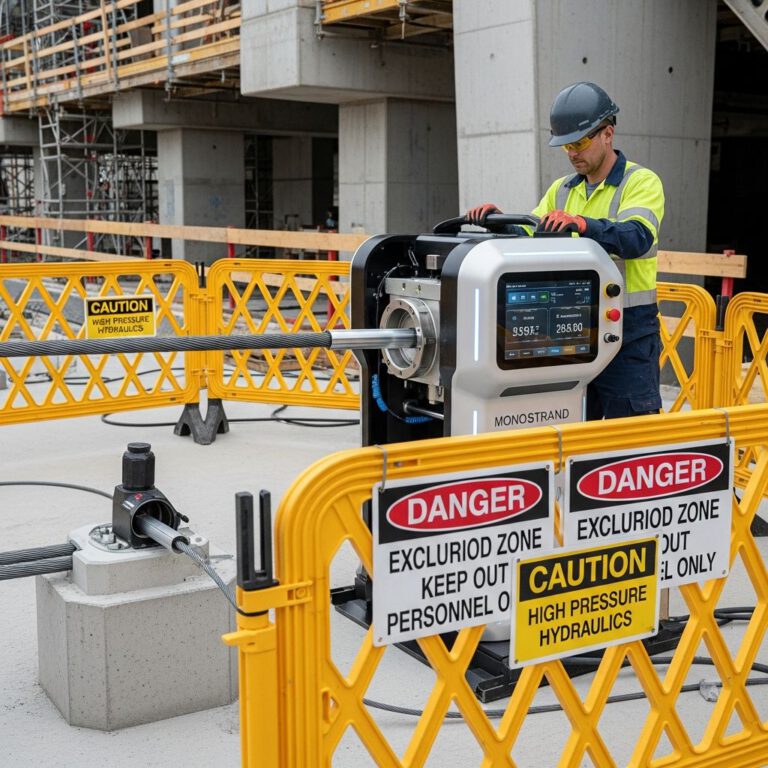

تعد هذه المرحلة هي الأكثر حرجاً. يتم ربط الرافعة الهيدروليكية بنهاية الكابل الحية (Live End)، ويتم تطبيق الضغط بشكل تدريجي. يتم قياس القوة المطبقة بطريقتين متزامنتين: قراءة ساعة الضغط وقياس الاستطالة الفيزيائية (Elongation) للجديلة.

يجب مقارنة الاستطالة الفعلية مع الاستطالة النظرية المحسوبة من قبل المصمم. نسبة التفاوت المسموح بها هي ±5% إلى ±7%. إذا تجاوزت القراءات هذه الحدود، يجب على مهندس PT المختص إجراء تحليل فني لمعرفة الأسباب، والتي قد تكون ناتجة عن احتكاك زائد أو وجود تعشيش في الخرسانة خلف منطقة التثبيت.

7. خطة فحص واختبار الجودة (ITP)

تعتبر خطة الفحص والاختبار (Inspection Test Plan) هي العمود الفقري لضمان الجودة. تتضمن النقاط التالية كـ “نقاط توقف” (Hold Points) لا يجوز تجاوزها إلا بموافقة الاستشاري:

8. مخاطر السلامة والصحة المهنية (HSE)

عملية شد الكابلات تخزن طاقة مرنة هائلة. أي فشل في الجديلة أو انزلاق في الوتد (Wedge) قد يؤدي إلى إطلاق هذه الطاقة بشكل انفجاري. لذا، نتبع بروتوكولات صارمة:

• مناطق العزل (Exclusion Zones): يمنع تواجد أي شخص خلف الرافعة الهيدروليكية أو في مسار الكابل أثناء الشد. يتم وضع حواجز فيزيائية وعلامات تحذيرية واضحة.
• فحص المعدات: فحص يومي للخراطيم الهيدروليكية والتوصيلات للتأكد من عدم وجود تسريبات تحت الضغط العالي.
• معدات الوقاية الشخصية (PPE): ارتداء واقيات الوجه الكاملة عند التعامل مع مواد الحقن القلوية لمنع الحروق الكيميائية.

9. الأسئلة الشائعة حول الخرسانة لاحقة الشد

ما الفرق بين النظام المرتبط (Bonded) وغير المرتبط (Unbonded)؟

في النظام المرتبط، يتم حقن الأنابيب بمادة أسمنتية لربط الكابل بالخرسانة وحمايته من الصدأ. أما في النظام غير المرتبط، فتكون الجدائل مغطاة بطبقة من الشحم ومحاطة بغلاف بلاستيكي، ولا يتم حقنها؛ حيث تعتمد القوة الإنشائية كلياً على نهايات التثبيت الدائمة.

كيف يتم التعامل مع نقص الاستطالة عن الحد المسموح؟

إذا كانت الاستطالة أقل من المسموح، قد يطلب المهندس إعادة شد الكابل (Re-stressing) بعد فحص أسباب الاحتكاك. في بعض الحالات، يتم إجراء مراجعة إنشائية للتأكد مما إذا كانت القوة الفعلية المحققة كافية للأحمال التصميمية.

هل يمكن إجراء فتحات في البلاطات لاحقة الشد بعد الصب؟

نعم، ولكن بحذر شديد. يجب استخدام أجهزة الرادار الأرضي (GPR) لتحديد مواقع الكابلات بدقة قبل البدء بأي أعمال ثقب أو قطع، لتجنب قطع الكابلات الذي قد يؤدي إلى انهيار موضعي أو إصابات خطيرة.

لماذا يفضل نظام PT في المباني الشاهقة؟

لأنه يسمح بتقليل سماكة البلاطات، مما يقلل من الوزن الكلي للمبنى ومن ثم يقلل من أحمال الزلازل وتكاليف القواعد، بالإضافة إلى زيادة الارتفاع الصافي لكل طابق.

ما هي مادة الحقن المثالية في التكنولوجيا الحديثة؟

المادة المثالية هي خليط من الأسمنت البورتلاندي مع إضافات كيميائية تمنع الانكماش وتزيد من السيولة، لضمان وصول الحقن إلى كل زوايا الأنبوب دون ترك جيوب هوائية.

10. الخاتمة

إن تنفيذ البلاطات الخرسانية لاحقة الشد يتطلب دقة هندسية عالية وتنسيقاً رقمياً متطوراً. من خلال الالتزام بمعايير ACI وPTI الصارمة، يمكن للمقاولين تقديم منشآت مستدامة وأكثر متانة. السر يكمن في التفاصيل؛ من دقة وضع الكراسي إلى المراقبة الحثيثة لقراءات الاستطالة، مما يضمن أن كل كابل يؤدي دوره الإنشائي بكفاءة تامة على مدار العمر الافتراضي للمبنى.
