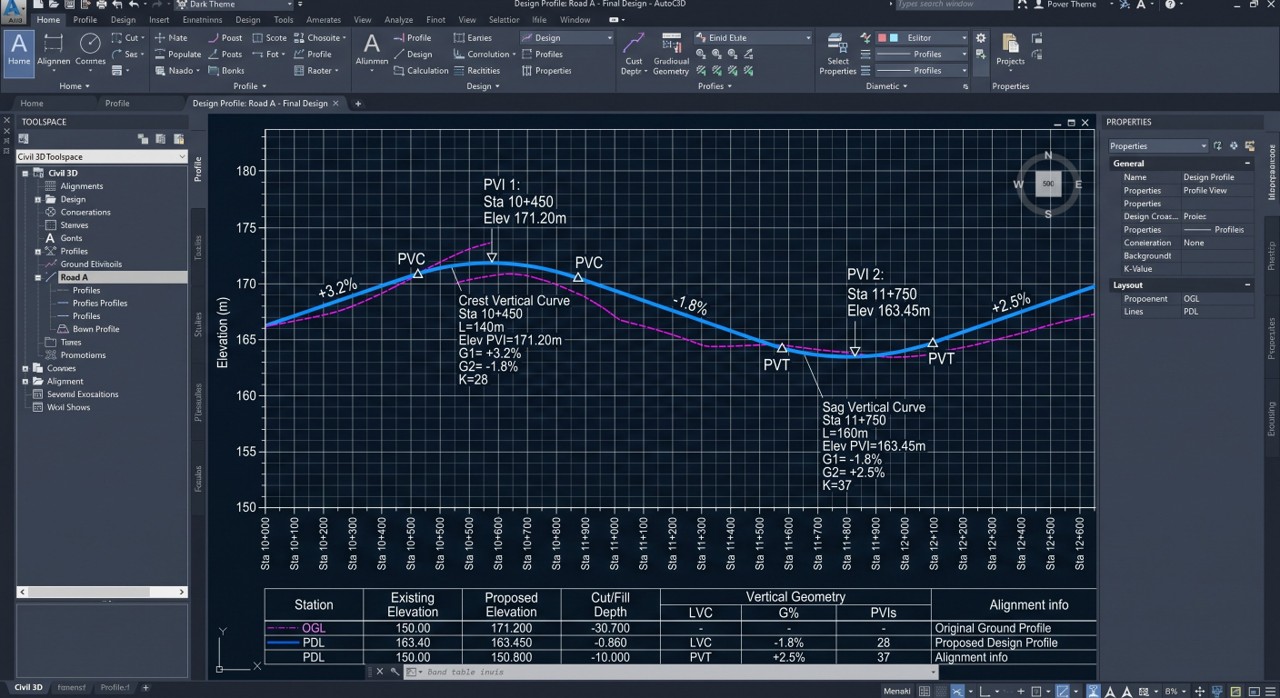

إنشاء Profile في Civil 3D: دليل التصميم الرأسي بالأمثلة

كيفية إنشاء Profile في Civil 3D تبدأ بربط Alignment مع سطح الأرض الطبيعية لإنشاء Existing Ground Profile، ثم عرض البيانات داخل Profile View، وبعدها تصميم Layout Profile باستخدام Grades وPVI وVertical Curves. الأوامر وحدها لا تكفي؛ يجب مراجعة اتجاه المحطات والمناسيب ومقاييس العرض وقيود التصميم قبل استخدام القطاع في Corridor.

الطريقة المختصرة: Home → Profile → Create Surface Profile → اختر Alignment وEG → اضغط Add → Draw in Profile View → أنشئ Profile View → Profile Creation Tools لرسم Finished Grade → راجع PVI وGrades والمنحنيات الرأسية وفق معايير المشروع.

ستجد هنا الخطوات المصورة، والفروق بين الملفات الديناميكية والثابتة، وأمثلة حسابية لميل الطريق ومنحنى رأسي، وكيفية حل مشكلة عدم ظهور Profile، وجداول QA/QC تساعدك على إصدار قطاع طولي صالح للمراجعة. هذه الصفحة مكملة لـدليل Alignment ودليل Surface وليست نسخة مكررة منهما.

إذا أنشأت Profile في Civil 3D ثم فوجئت بأن خط الأرض الطبيعية لا يظهر، أو أن المناسيب تبدو غير منطقية، أو أن الـ Profile View فارغ، أو أن خط التصميم لا يتوافق مع الطريق، فالمشكلة في الغالب ليست في أمر Create Profile نفسه.

في هذا الدليل: إنشاء Existing Ground Profile وLayout Profile وضبط PVI والمنحنيات الرأسية. ستجد خطوات العمل، وحدود استخدامها، واختبارات QA/QC التي تمنع اعتماد نتيجة صحيحة شكليًا وخاطئة هندسيًا.

المشكلة الحقيقية تبدأ عادةً قبل ذلك: Surface غير صحيح، Alignment باتجاه خاطئ، وحدات غير متطابقة، حدود Surface لا تغطي المسار، أو إعدادات عرض تخفي البيانات التي أنشأتها بالفعل.

ولهذا فإن تعلم كيفية الضغط على Create Surface Profile لا يكفي. ما تحتاج إليه فعلياً هو Workflow هندسي تستطيع من خلاله الانتقال من بيانات المساحة إلى قطاع طولي موثوق، ثم إلى Design Profile صالح للاستخدام في الـ Corridor والمقاطع والكميات واللوحات التنفيذية.

في هذا الدليل ستتعلم العملية كاملة خطوة بخطوة، مع التركيز على المشكلات التي تواجه المستخدم فعلياً وكيفية اكتشافها قبل أن تتحول إلى ساعات من إعادة العمل.

ما هو Profile في Civil 3D؟ أربعة عناصر لا تخلط بينها

مصطلح «Profile» يُستخدم أحيانًا للدلالة على الخط الرأسي وأحيانًا على لوحة عرضه، لكن التمييز بين الكائنات ضروري لتشخيص المشكلات. يمكنك إنشاء Surface Profile داخل الرسم من دون إظهار أي Profile View، ويمكنك إضافة أكثر من Profile في Profile View واحدة مرتبطة بمحور Alignment معين.

في مشاريع الطرق نستخدم أيضًا Quick Profile لاستكشاف منسوب Surface مؤقتًا على مسار، وOffset Profile لقراءة المناسيب بعيدًا عن Centerline؛ لكن إنشاء Profile تصميمي معتمد يتطلب Workflow أوضح من فحص بصري سريع.

المشكلة التي يقع فيها كثير من مستخدمي Civil 3D

من السهل جداً إنشاء Profile يبدو صحيحاً بصرياً بينما تكون البيانات التي بُني عليها خاطئة.

قد ترى خط Existing Ground داخل القطاع وتبدأ فوراً برسم Finished Grade، ثم تبني Corridor وتستخرج المقاطع والكميات. لكن إذا كان Surface نفسه يحتوي مثلثات غير صحيحة أو Datum خاطئاً أو كان Alignment لا يسير في الاتجاه المطلوب، فإن كل ما بنيته بعد ذلك يصبح معرضاً للخطأ.

لذلك لا تبدأ من السؤال:

كيف أنشئ Profile في Civil 3D؟

ابدأ بالسؤال الأهم:

هل البيانات التي سيقرأ منها الـ Profile صحيحة أصلاً؟

هذه النقطة وحدها تفرق بين مستخدم يعرف أوامر البرنامج ومهندس يستخدم Civil 3D كنموذج تصميم هندسي مترابط.

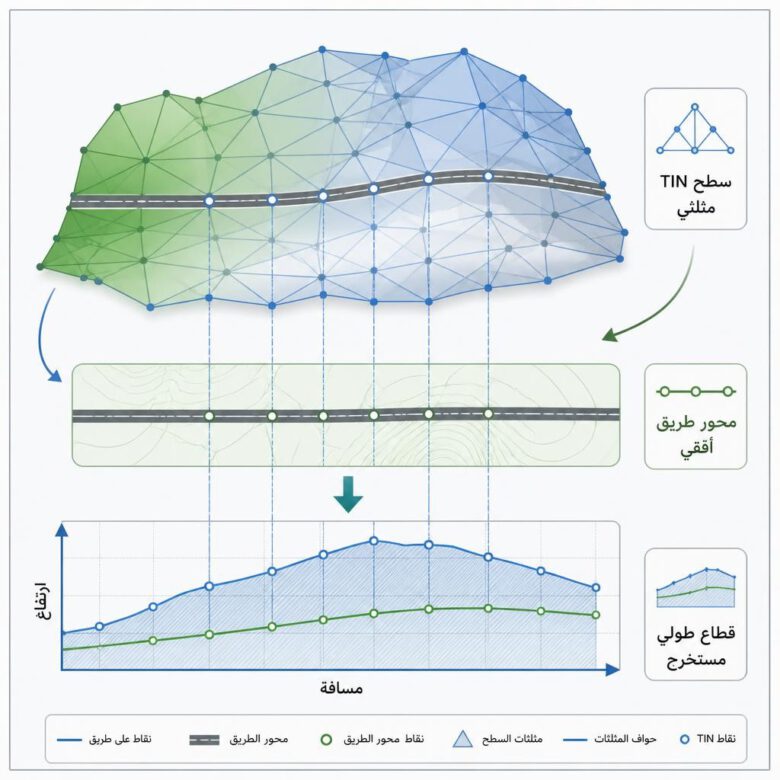

افهم العلاقة بين Surface وAlignment وProfile قبل أن تبدأ — المسار المختصر

المدخلان الأساسيان هما Existing Ground Surface ومحور Alignment باتجاه محطات صحيح؛ أما عمل هذه الصفحة فهو إنشاء ومراجعة Profile. لتصميم المنحنيات الأفقية والمحطات ارجع إلى الدليل المخصص للمحور. اقرأ الشرح المتخصص: إنشاء Alignment في Civil 3D.

قبل إنشاء Profile: نفذ فحص الخمس دقائق هذا

تجاوز هذه المرحلة هو أحد أسرع الطرق لإضاعة الوقت لاحقاً. قبل فتح Create Surface Profile، نفذ الفحوص التالية.

1. هل Surface يمثل الأرض الطبيعية فعلاً؟

من Toolspace > Prospector > Surfaces حدد سطح الأرض الطبيعية وتأكد أنك تعمل على Surface الصحيح، وليس سطح تصميم أو Grading Surface أو نسخة قديمة من الرفع.

من الأفضل استخدام تسمية واضحة مثل:

• EG_Survey_R01
• EG_Survey_R01
• FG_Final_Grade
• Road_A_FG

الهدف ليس شكل الاسم، بل منع خطأ اختيار Surface غير المقصود عندما يحتوي المشروع على عدة أسطح متشابهة.

2. افحص TIN وليس الـ Contours فقط

قم مؤقتاً بإظهار Triangles في Surface Style. ابحث عن:

• مثلثات طويلة بصورة غير طبيعية.
• فراغات داخل منطقة الرفع.
• Surface يمتد إلى منطقة لا تحتوي بيانات حقيقية.
• عدم تمثيل حواف الطريق أو القنوات أو الجدران بشكل منطقي.
• غياب Breaklines في مواقع يتغير فيها المنسوب بوضوح.

إذا كانت هندسة TIN غير صحيحة، فإن القطاع الطولي سيكرر الخطأ بدقة؛ Civil 3D لا يستطيع معرفة أن المثلث الذي أعطيته له غير منطقي هندسياً.

3. تأكد أن Alignment مدني حقيقي وليس Polyline

ظهور خط يمثل Centerline داخل الرسم لا يعني بالضرورة أنه Alignment. تحقق من وجوده داخل:

Toolspace > Prospector > Alignments

إذا كان مجرد Polyline فلن تحصل على نفس العلاقة الديناميكية المطلوبة لإنشاء القطاع الطولي وربطه ببقية عناصر Civil 3D.

4. تحقق من اتجاه الـ Alignment والمحطات

افحص أين تبدأ Station 0+000 وإلى أين تتزايد المحطات.

إذا كان Alignment معكوساً بالنسبة لاتجاه المشروع، فقد تستطيع إنشاء Profile عادي جداً، لكنك ستجد أن قراءة المشروع بالكامل أصبحت معكوسة: بداية الطريق في نهاية القطاع ونهاية الطريق في بدايته، وهو أمر يصبح مزعجاً عند إصدار اللوحات وربط الشبكات والـ Corridor.

5. تحقق من الوحدات والـ Datum

قبل أن تثق بأي منسوب، خذ نقطة معلومة من بيانات المساحة وقارن منسوبها مع Surface داخل Civil 3D باستخدام أدوات Inquiry أو Surface Elevation.

إذا كنت تتوقع منسوباً في حدود 25.00 m ووجدت رقماً بعيداً تماماً، فلا تستمر في تصميم Profile وتبحث عن حل داخل نافذة القطاع. ارجع إلى الوحدات والإحداثيات ومصدر Surface والـ Datum أولاً.

إنشاء Existing Ground Profile في Civil 3D خلال 7 خطوات

1. تأكد من صحة EG Surface ومن وجود Alignment ضمن Prospector واتجاه المحطات الصحيح.
2. من Home → Create Design → Profile → Create Surface Profile افتح نافذة إنشاء البروفايل.
3. اختر Alignment الصحيح، ثم سطح EG من Select Surfaces.
4. اضبط Station Range إذا كان مطلوبًا جزء من المحور فقط.
5. اضغط Add حتى يظهر Surface Profile في قائمة البروفايلات، واختر Dynamic للمراجعات المستمرة.
6. اختر Draw in Profile View وراجع Station Range وProfile View Height وProfile Display Options وData Bands.
7. ضع الشبكة في موضع مناسب بالرسم، ثم راجع عدة Stations بمناسيب معلومة قبل تصميم Finished Grade.

قد تختلف أسماء بعض حقول الحوار قليلًا باختلاف إصدار Civil 3D ولغة الواجهة والقالب. المهم أن الـSurface Profile نفسه يختلف عن Profile View الذي يعرضه. Autodesk: To Create a Surface Profile Along an Alignment.

Workflow الصحيح لإنشاء Profile في Civil 3D

بعد التأكد من صحة Surface وAlignment، يصبح إنشاء القطاع نفسه عملية مباشرة.

الخطوة 1: افتح Create Surface Profile

من الشريط انتقل إلى:

Home > Create Design > Profile > Create Surface Profile

ستظهر نافذة Create Profile from Surface.

الخطوة 2: اختر Alignment الصحيح

إذا كان المشروع يحتوي عدة Alignments، لا تعتمد على الأسماء المتشابهة. تحقق من اسم المسار ونطاق المحطات قبل المتابعة.

في مشروع منظم يمكن استخدام أسماء مثل:

• Road_A_CL
• Road_B_CL
• Storm_Main_CL
• Sewer_Line_01

الخطوة 3: اختر Existing Ground Surface

حدد Surface الأرض الطبيعية من قائمة الأسطح.

يمكنك كذلك تحديد Profile Style وLabel Set المناسبين حسب Template المشروع.

الخطوة 4: اضغط Add لإضافة Surface Profile إلى قائمة البروفايلات

هذه من أكثر الخطوات البسيطة التي تسبب ارتباكاً للمبتدئين.

اختيار Surface من الجدول لا يعني أنه أصبح Profile مضافاً للرسم.

بعد تحديد Surface اضغط:

Add >>

وتأكد من ظهور البروفايل ضمن قائمة Profiles التي سيتم رسمها.

إذا تجاوزت هذه الخطوة، فقد تنشئ Profile View بصورة طبيعية ثم تتساءل لماذا الشبكة فارغة.

الخطوة 5: اضغط Draw in Profile View

بعد إضافة Surface Profile اضغط Draw in Profile View. هنا تنتقل من إنشاء خط المناسيب نفسه إلى إعداد طريقة عرضه على اللوحة.

Dynamic Profile أم Static Profile؟ اختيار صغير يؤثر في تحديثات المشروع

عند إنشاء Surface Profile يمكنك تحديد Update Mode. هذا الخيار ليس تنسيقًا بصريًا، بل يحدد كيف يستجيب البروفايل لتغيّر مصدر بياناته. وتؤكد Autodesk أن Dynamic Surface Profile يتبع تغيّر مناسيب Surface أو مسار Alignment، بينما Static Profile يحتفظ بالقراءات كما كانت وقت إنشائه.

مثال: بعد تعديل COGO Point بسبب خطأ مساحي، يفترض أن تُراجع EG Surface ثم تقارن المنسوب عند Station حرجة. إذا بقي Profile السابق دون تغيير، فتحقق أولًا مما إذا كان Static قبل افتراض أن Rebuild فشل. لا تحوّل EG إلى تصميم افتراضي عبر تحريك خطه في Profile View.

راجع شرح Autodesk للـDynamic وStatic Surface Profiles.

إنشاء Profile View بدون الحصول على لوحة مزدحمة أو غير مقروءة

الـ Profile View ليس مجرد إطار حول Existing Ground. فهو المسؤول عن طريقة قراءة المحطات والمناسيب والـ Bands والنطاق الرأسي للقطاع.

اسم الـ Profile View

لا تستخدم أسماء عامة مثل Profile View 1 إذا كان المشروع يحتوي عشرات القطاعات.

اسم مثل:

PV_Road_A_0+000_0+800

يجعلك تعرف مباشرة الطريق ونطاق المحطات الذي يعرضه القطاع.

Station Range

إذا كان الطريق قصيراً، يمكنك عرض كامل Alignment. أما الطرق الطويلة، فالأفضل تقسيم القطاع إلى نطاقات مناسبة للإخراج.

المهم أن تحافظ على التطابق بين المحطات الموجودة في الـ Plan وتلك الموجودة في Profile View حتى يتمكن أي شخص يراجع اللوحة من الانتقال بين المخطط الأفقي والقطاع بسهولة.

Profile View Height

يوفر Civil 3D عادةً نطاقاً تلقائياً للمناسيب، وهو مناسب جداً عند الفحص السريع.

لكن عند تجهيز مجموعة قطاعات نهائية، قد تحصل على نتيجة أفضل باستخدام نطاقات مدروسة بدلاً من ترك كل Profile View يختار مقياساً مختلفاً تماماً.

لا تدع Vertical Exaggeration يخدعك

تضخيم المقياس الرأسي يجعل تغيرات المنسوب الصغيرة أوضح، لكنه يجعل الميل يبدو بصرياً أكبر من حقيقته.

قد يبدو Grade مقداره 1% حاداً جداً على الشاشة بسبب اختلاف المقياس الأفقي عن الرأسي.

لذلك:

لا تصمم الـ Profile بعينك. صممه بالأرقام.

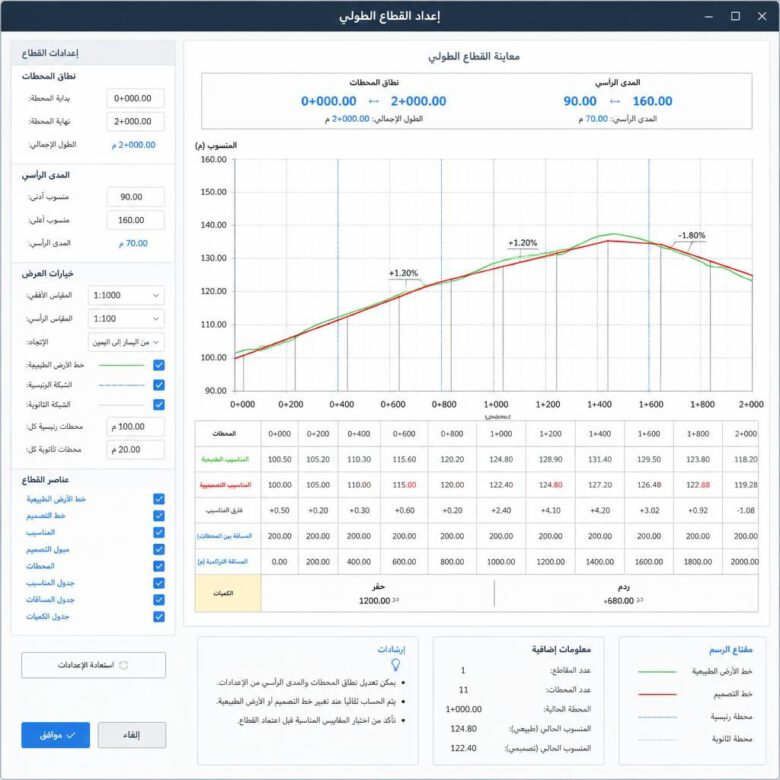

إعداد Profile View احترافي: المقاييس وVertical Exaggeration وData Bands

إذا كان Profile View صحيحًا هندسيًا لكنه لا يصلح للعرض أو المراجعة، فقد تكون المشكلة في مقياس الرسم أو Profile Display Options أو Band Set. في معالج Create Profile View راجع المحور ثم Station Range وHeight، وبعدها اختر البروفايلات التي يجب إظهارها بالفعل وStyles الخاصة بها.

في المثال H = 1:1000 وV = 1:100 يكون Vertical Exaggeration = 10. إذا كان ميل الطريق 1% فلا يعني تضخيمه بصريًا إلى عشرة أضعاف أن الميل الحقيقي تغيّر؛ اعتمد على Grade الرقمي والمناسيب والمحطات لا زاوية الرسم وحدها.

في Data Bands افحص مصادر Profile1 وProfile2، خصوصًا إذا عرضت فرق EG−FG أو FG−EG؛ عكس الترتيب يغيّر معنى إشارة الفرق. Autodesk: Profile View Band Styles.

ما هي الـ Bands التي تحتاجها فعلاً؟

أحد الأخطاء الشائعة هو الاعتقاد بأن إظهار بيانات أكثر يعني لوحة أفضل.

في الواقع، Profile View المزدحم قد يكون أصعب في القراءة من Profile بسيط.

اختر البيانات التي تخدم المراجعة والتنفيذ، مثل:

• Stations.
• Existing Ground Elevation.
• Finished Grade Elevation.
• Grades.
• PVI information.
• Vertical Curve information.

وإذا كانت لديك مراجعة داخلية تحتاج بيانات إضافية، يمكنك إنشاء Band Set أكثر تفصيلاً دون أن تجعل نفس الكم من المعلومات جزءاً من اللوحة النهائية.

أنشأت Profile View ولكن Existing Ground لا يظهر: ماذا تفعل؟

لا تحذف كل شيء وتعيد المحاولة مباشرة. تعامل مع المشكلة كتسلسل تشخيصي.

إنشاء Design Profile في Civil 3D باستخدام Profile Creation Tools

حتى هذه اللحظة أنت لم تصمم الطريق رأسياً. كل ما فعلته هو عرض الأرض الطبيعية.

الآن يبدأ القرار الهندسي.

حدد Profile View ثم استخدم:

Home > Create Design > Profile > Profile Creation Tools

أو الأمر المكافئ Create Profile by Layout بحسب الواجهة المستخدمة.

1. حدد الـ Alignment الصحيح.
2. حدد Profile View المطلوب.
3. أنشئ اسماً واضحاً مثل FG_Road_A.
4. استخدم Style مختلفاً بوضوح عن EG.
5. حدد Label Set المناسب.
6. افتح Profile Layout Tools.

Design Criteria للقطاع الطولي: ما الذي يجب تثبيته قبل رسم PVIs؟

لا توجد نسبة Grade أو قيمة K واحدة تصلح لكل الطرق. قبل رسم Layout Profile ثبّت Design Speed والكود المعتمد، والمنحنيات الأفقية، والحد الأدنى لمسافة الرؤية، ومواقع تصريف المياه، ومستويات التقاطعات، ومناسيب العبارات والجسور والخدمات، ومناطق الربط مع الطرق القائمة.

• نقاط التحكم الإلزامية: منسوب طريق قائم، مدخل جسر، قمة منشأة، فتحات تصريف، Crossing مع مرافق، أو تقاطع له Grades محددة.
• الميل الأدنى/الأقصى: حدده من دليل التصميم والموقع ومتطلبات الصرف ونوع الطريق، لا من شكل الرسم.
• المنحنيات الرأسية: استخدم Crest وSag بناءً على فرق الميل، وأضف فحوص Sight Distance والراحة والتصريف عند انطباقها.
• التنسيق: راجع تقاطع Design Profile مع الخدمات الرأسية (خلوص العبارات والمرافق) وطبقات الطريق والمنشآت.
• معايير البرنامج: فعّل Criteria-Based Design وDesign Check Set المناسبين إن كان لديهما إعدادات موثوقة متوافقة مع كود المشروع.

تحذيرات Design Check هي أداة اكتشاف مبكر وليست شهادة اعتماد. قد تتطلب متطلبات المشروع فحوصًا لا تغطيها الملفات الافتراضية، ويجب ألا تستخدم قيم AASHTO المدرجة افتراضيًا بوصفها الكود المعتمد دون مراجعة. Autodesk: Profile Design Checks.

Design Profile: حدد نقاط التحكم قبل رسم خط المناسيب

من أكثر الطرق التي تسبب تعديلات متكررة أن يبدأ المصمم برسم خط جميل بصرياً ثم يحاول لاحقاً جعله يتوافق مع المشروع.

اعكس الطريقة.

ابدأ أولاً بتحديد نقاط التحكم التي لا تستطيع تجاهلها.

• منسوب الربط مع طريق قائم.
• بداية ونهاية المشروع.
• مواقع التقاطعات.
• العبارات أو المنشآت التي يجب المرور فوقها أو تحتها.
• نقاط تصريف المياه.
• المرافق التي تفرض قيداً على المنسوب.
• أي منسوب تصميمي معتمد يجب الالتزام به.

بعد ذلك صمم الميول بين هذه النقاط.

بهذه الطريقة يصبح الـ Profile حلاً للقيود الهندسية وليس مجرد خط مرسوم داخل شبكة.

فهم PVI وGrades بطريقة عملية

عند استخدام أدوات Draw Tangents تقوم بإنشاء خطوط ذات ميول طولية. نقطة التقاء ميلين تسمى:

PVI – Point of Vertical Intersection

إذا كانت لديك نقطتان:

• Station 0+000 عند Elevation 100.00
• Station 0+200 عند Elevation 102.00

فأنت لا تحتاج إلى تقدير الميل بصرياً؛ العلاقة بين فرق المنسوب والمسافة تحدد الـ Grade.

هذه هي العقلية التي يجب استخدامها في Civil 3D: أدخل Stations وElevations وGrades بالأرقام كلما كانت معروفة، ولا تعتمد على سحب الـ Grips بالعين للوصول إلى نتيجة يفترض أنها هندسية دقيقة.

حساب Grade وPVI في Profile: مثال رقمي يمكن اختباره يدويًا

الميل الطولي بين نقطتين تصميميتين على Tangent يُحسب من العلاقة Grade (%) = 100 × (ΔElevation / Horizontal Station Distance). هنا المسافة الأفقية هي فرق المحطات المقاسة على طول Alignment وليس طول المقطع الرأسي المرسوم أو المسافة ثلاثية الأبعاد.

عند Station 0+500 تغير الميل من g₁ = +1.20% إلى g₂ = −1.00%. الفرق الجبري في قيمة الميل المطلقة هو A = |g₂ − g₁| = 2.20 نقطة مئوية. وبما أن الميل الداخل أعلى من الميل الخارج، فإن هذه نقطة Crest، وغالبًا نحتاج منحنى رأسي عندها بدل زاوية تصميمية حادة.

في المثال، يبقى منسوب PVI = 106.00 م قيمة تقاطع مماسين نظريين؛ أما منسوب الطريق الفعلي عند Station 0+500 على المنحنى الرأسي فقد يكون مختلفًا. هذا فرق جوهري عند مقارنة Profile مع مناسيب التصميم الفعلية.

الأرقام تعليمية وليست توصية بميول أو أطوال لطرق عامة؛ إذ يجب مطابقة السرعة التصميمية ومسافة الرؤية ومعيار المشروع قبل اعتماد أي تصميم.

متى تستخدم Crest وSag Vertical Curves؟

عندما يتغير الميل من Grade إلى Grade آخر، فإن تنفيذ الانتقال كزاوية حادة ليس هو الحل المناسب عادةً في التصميم الرأسي للطرق.

هنا تستخدم Vertical Curve لتوفير انتقال تدريجي بين الميلين.

يوفر Civil 3D أدوات لإنشاء منحنيات رأسية مثل:

• Free Vertical Curve.
• Symmetric Vertical Curve.
• Asymmetric Vertical Curve.

بعد إنشاء المنحنى، لا تكتفِ بأن شكله أصبح سلساً. راجع البيانات المرتبطة به، بما في ذلك بداية المنحنى ونهايته وPVI والميل قبل المنحنى وبعده.

وطول المنحنى نفسه يجب أن يخضع لمتطلبات ومعايير التصميم المعتمدة للمشروع، لا للشكل الذي يبدو مناسباً داخل الشاشة.

شرح Vertical Curve وK-Value بالحساب: Crest وSag

في المنحنى الرأسي القطعي المكافئ المتناظر Symmetrical Parabolic Vertical Curve يتغير الميل تدريجيًا من g₁ إلى g₂ على طول أفقي L. ويُستخدم K-Value لتوصيف درجة انسيابية الانتقال، وفق المعادلة: K = L / A، حيث L بالمتر وA فرق الميل الجبري المطلق بوحدة النقطة المئوية %. لذلك تكون وحدة K الشائعة مترًا لكل نقطة مئوية تغير في الميل.

بالاعتماد على المثال السابق: إذا اخترنا L = 110 م لأغراض التدريب، فإن K = 110 / 2.20 = 50 م/%. هذه قيمة حسابية فقط، وليست تأكيدًا على استيفاء stopping sight distance أو اشتراطات الكود.

قد تبدو قيمة منسوب PVI البالغة 106.000 م صحيحة في الجدول، لكن الطريق عند Station نفسها على المنحنى يمر بمنسوب 105.6975 م في هذا المثال. الفرق 0.3025 م مهم عند مراجعة خلوص منشأة أو ربط خدمة أو منسوب تقاطع. لذلك قارن Actual Profile Elevation at Station لا مجرد PVI Elevation.

متى يكون المنحنى Crest أو Sag؟

إذا كان الميل الخارج أقل من الداخل (g₂ < g₁) فالانتقال يمثل Crest، حتى لو كان كلا الميلين موجبًا أو كلاهما سالبًا. وإذا كان الميل الخارج أعلى من الداخل (g₂ > g₁) فالانتقال يمثل Sag. في التصميم النهائي راجع مسافة الرؤية في Crest، وظروف رؤية المصابيح ليلًا وتصريف المياه والراحة في Sag وفق الكود المعتمد.

تدعم أدوات Civil 3D إنشاء منحنيات بطرق مختلفة مثل Draw Tangents With Curves وFree Vertical Parabola (PVI Based) باستخدام L أو K. تحقق من Design Criteria لأن البرنامج قد يرفض إنشاء منحنى لا يمكنه تحقيق معيار مفعّل. Autodesk: Crest and Sag Curve Equations.

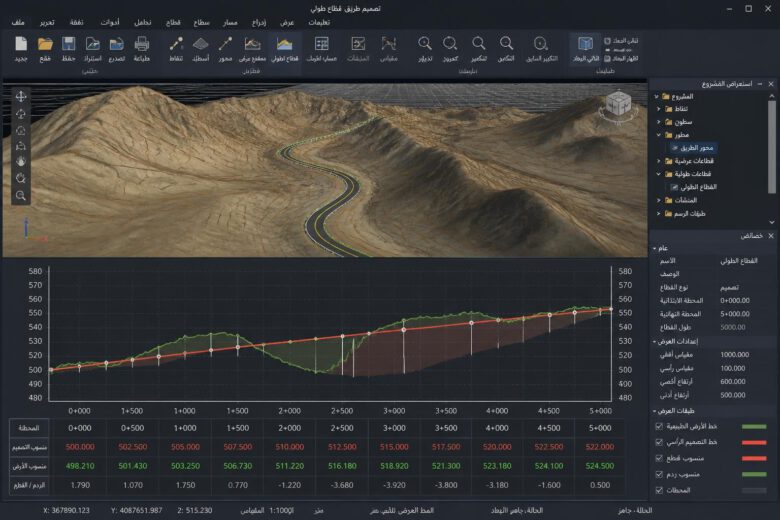

مثال عملي: إنشاء Profile لطريق بطول 800 متر

لنفترض أن لديك المشروع التالي:

• Alignment: Road_CL
• Surface: EG
• Length: 800 m
• Station Range: 0+000 إلى 0+800

الهدف هو إنشاء القطاع الطبيعي ثم Finished Grade يمكن استخدامه لاحقاً مع Corridor.

المرحلة الأولى: التحقق

1. افتح Surface وتأكد من تغطيته كامل Road_CL.
2. اعرض TIN وتحقق من عدم وجود مناطق غير منطقية.
3. قارن منسوب نقطة معلومة مع بيانات الرفع.
4. تأكد أن Road_CL يبدأ من الاتجاه الصحيح.
5. راجع أن المحطات تصل فعلاً إلى 0+800.

المرحلة الثانية: إنشاء Existing Ground Profile

6. شغل Create Surface Profile.
7. اختر Road_CL.
8. اختر EG.
9. اختر Existing Ground Profile Style.
10. اضغط Add >>.
11. اضغط Draw in Profile View.

المرحلة الثالثة: Profile View

12. حدد Station Range من 0+000 إلى 0+800.
13. راجع Elevation Range.
14. أضف Bands للمحطات وEG.
15. أنشئ Profile View.
16. تحقق من أن Existing Ground يظهر بالكامل داخل الشبكة.

المرحلة الرابعة: Finished Grade

17. شغل Profile Creation Tools.
18. أنشئ FG_Road_CL.
19. حدد نقاط التحكم الرئيسية.
20. أنشئ Tangents بالميول المطلوبة.
21. أضف Vertical Curve في مواقع تغير الميل المطلوبة.
22. راجع Stations وElevations وGrades.

بعد ذلك فقط يصبح من المنطقي الانتقال إلى مرحلة إنشاء Assembly وCorridor.

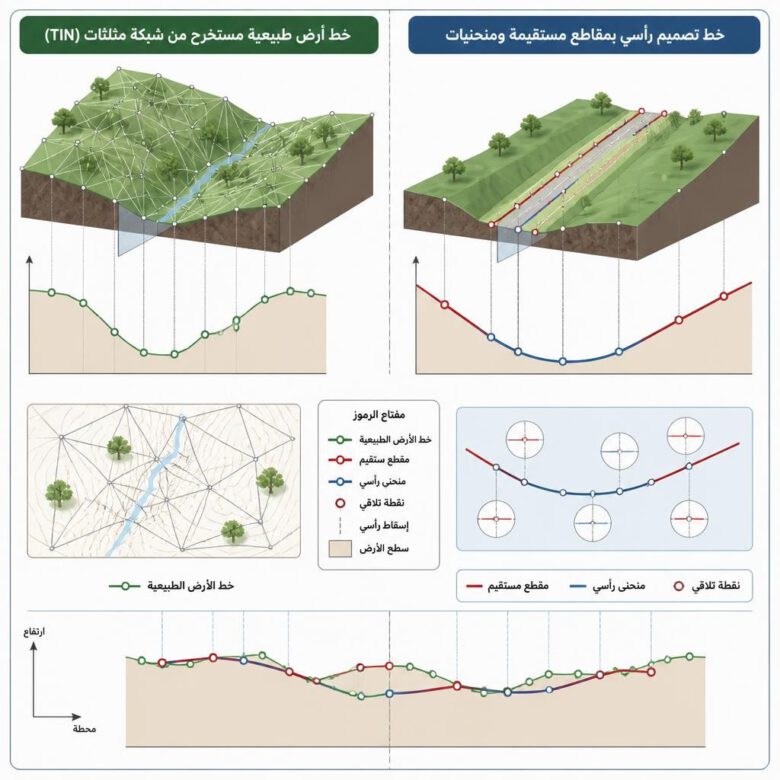

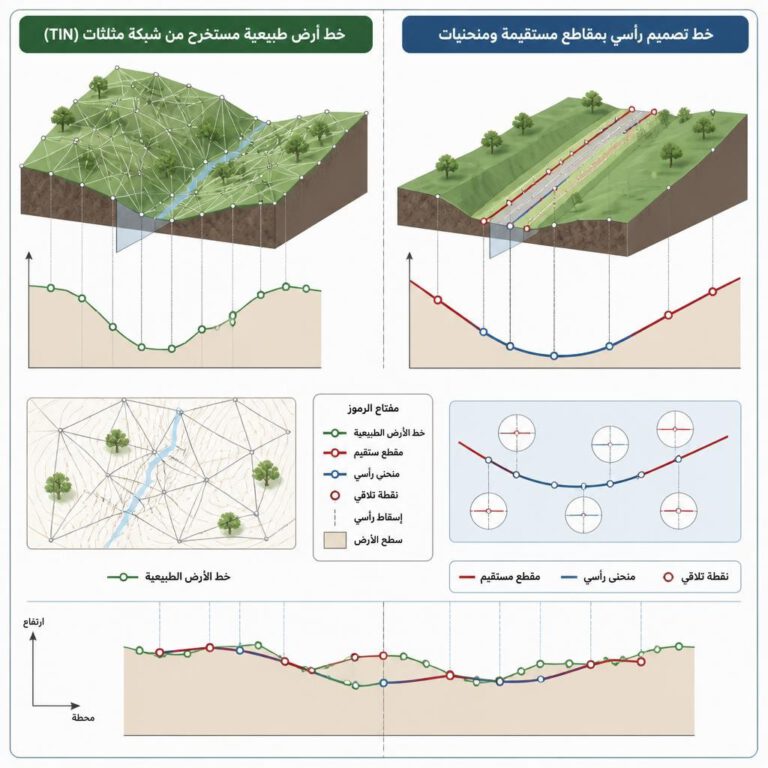

Surface Profile مقابل Layout Profile: الفرق الذي يؤثر في تصميم الطريق

الفرق بين تقاطع خطين في Profile وبين المنسوب الفعلي للمنحنى

في الشروحات السريعة، يقرأ البعض قيمة Elevation المكتوبة بجانب PVI بوصفها منسوب الطريق عند تلك Station. هذا غير صحيح عندما يمتد منحنى رأسي عبر PVI؛ نقطة PVI هي نقطة تقاطع Tangents هندسية، بينما منسوب المنحنى الفعلي في الموضع نفسه يُحسب من معادلة المنحنى.

للتحقق، استخدم Profile Elevation Inquiry أو استعلام Station/Elevation من البروفايل، وقارن قراءته بقيم BVC/EVC وPVI في Profile Layout Parameters. لا تعتمد حصر فرق EG وFG على مجرد قراءة PVI إذا كان التصميم يحوي منحنيات رأسية.

دليل تشخيص مشاكل Profile في Civil 3D

المشكلة 1: Profile View موجود ولكن لا يوجد خط EG

ابدأ بهذا الترتيب:

1. هل ضغطت Add >> عند إنشاء Surface Profile؟
2. هل Profile موجود داخل Prospector؟
3. هل هو مفعّل في Profile Display Options؟
4. هل الطبقة الخاصة به ظاهرة؟
5. هل Profile Style يعرض مكوّن الخط؟
6. هل Elevation Range داخل Profile View يحتوي منسوب EG؟

اتباع هذا التسلسل أسرع بكثير من حذف القطاع وإعادة إنشائه مرات متعددة.

المشكلة 2: يوجد فراغ في منتصف Existing Ground

افحص Surface في نفس نطاق المحطات. غالباً تحتاج إلى معرفة ما إذا كان TIN يغطي تلك المنطقة فعلياً أو توجد Boundary أو فجوة في البيانات.

لا تعالج الفراغ برسم خط يدوي داخل Profile.

المشكلة 3: المناسيب تبدو خاطئة تماماً

اختر Station محددة واحصل على منسوب Surface فيها، ثم قارنه ببيانات Survey الأصلية.

إذا كان الفرق كبيراً، توقف عن العمل على Profile وراجع:

• الوحدات.
• Datum.
• الإحداثيات.
• مصدر نقاط Surface.
• السطح المختار.

المشكلة 4: شكل القطاع شديد الانحدار رغم أن الطريق شبه مستوٍ

راجع Vertical Exaggeration قبل افتراض وجود مشكلة في Grades.

القيمة الرقمية للميل هي المرجع، وليس زاوية الخط التي تراها على الشاشة.

المشكلة 5: Existing Ground لا يتحدث بعد تعديل البيانات

ابدأ بالتأكد من أن Surface نفسه تم تحديثه وإعادة بنائه وأن Surface Profile لا يزال مرتبطاً بالسطح الصحيح. إذا كانت البيانات تأتي من Data Shortcut، افحص كذلك حالة المرجع. تحقق أيضاً من Update Mode: فقد يكون Surface Profile ثابتًا (Static) فلا يتغير تلقائيًا حتى بعد تحديث Surface.

المشكلة 6: عدّلت EG يدوياً لإصلاح خطأ

هذا يعالج العرض وليس المصدر.

إذا كان الخط الطبيعي خاطئاً لأن Surface خاطئ، صحح نقاط Surface أو Breaklines أو Boundaries ثم أعد بناء السطح.

بهذه الطريقة تظل بقية العناصر المرتبطة بالنموذج متسقة مع نفس مصدر الحقيقة.

جدول تشخيص شامل: لماذا لا يظهر EG أو لا تتحدث المناسيب؟

عند التشخيص، ابدأ بمصدر البيانات ثم نوع الكائن ثم طريقة العرض. حذف Profile View وإعادة إنشائه خطوة أخيرة بعد اختبار هذه النقاط، وليس أول حل.

كيف تعدّل Design Profile بدون تخريب التصميم؟

يمكن تعديل Layout Profile باستخدام Profile Layout Tools وEdit Profile Geometry والـ Grips، لكن لا تعامل جميع هذه الطرق بنفس الدرجة من الدقة.

إذا كنت تعرف القيمة المطلوبة، أدخل:

• Station.
• Elevation.
• Grade.
• Vertical Curve Length.

بدلاً من تحريك العنصر بصرياً حتى يبدو قريباً من المطلوب.

وبعد أي تعديل رئيسي في Profile مرتبط بـ Corridor، راجع Corridor وأعد بناءه عند الحاجة، ثم افحص النتائج downstream بدلاً من افتراض أن كل شيء ما زال صحيحاً.

مثال لمراجعة تصميم الطريق عند تقاطع أو عبارة تصريف

افترض أن Profile التصميمي لطريق يمر فوق عبارة عند Station 0+500، وأن المهندس راجع منسوب PVI = 106.000 م فظن أن هذا منسوب التشطيب عند المحطة. في المثال العددي السابق، المنسوب على Crest Curve في Station نفسها هو 105.6975 م، بفارق 0.3025 م. وقد يؤثر ذلك في حساب الغطاء فوق العبارة أو الخلوص أو ربط منسوب الشبكة.

لا يمكن حساب الغطاء الحقيقي دون معرفة منسوب أعلى العبارة وسماكة طبقات الرصف ومتطلبات الحماية وطريقة القياس؛ لكن المثال يوضح أهمية اختيار Elevation on Profile Curve وقت التنسيق، وعدم الاكتفاء بقيمة PVI المكتوبة على اللوحة.

لذلك عند تنسيق المسارات والشبكات والجسور اطلب تقريرًا عند المحطات الحرجة يتضمن EG وFG الفعلي وفرق المنسوب والرصف/التأسيس حيث يلزم. وقارن هذه القراءات بالمخططات الطولية والعرضية وبنود المشروع المعتمدة.

Checklist قبل اعتماد Profile

قبل اعتبار القطاع جاهزاً للمراجعة أو استخدامه في Corridor، مر على هذه القائمة:

• ☐ Surface الصحيح مستخدم.
• ☐ Surface يغطي كامل Alignment.
• ☐ لا توجد مشاكل واضحة في TIN.
• ☐ Alignment الصحيح مستخدم.
• ☐ اتجاه Alignment والمحطات صحيح.
• ☐ الوحدات والـ Datum تم التحقق منهما.
• ☐ منسوب نقطة معلومة تم مقارنته بالبيانات الأصلية.
• ☐ EG Profile يظهر على كامل النطاق.
• ☐ Profile View Station Range صحيح.
• ☐ Elevation Range مناسب.
• ☐ Vertical Exaggeration معروف ومفهوم.
• ☐ Bands الأساسية ظاهرة بوضوح.
• ☐ EG وFG يمكن تمييزهما بسهولة.
• ☐ نقاط التحكم الرئيسية ممثلة في التصميم.
• ☐ Grades تم إدخالها أو مراجعتها رقمياً.
• ☐ PVI وVertical Curves تمت مراجعتها.
• ☐ نقاط الربط والتقاطعات والمواقع الحرجة تمت مراجعتها.
• ☐ التصميم جاهز قبل استخدامه كـ Corridor Baseline.

إدارة Profiles في المشاريع الكبيرة وData Shortcuts

عندما يتحول المشروع من طريق واحد إلى عشرات الطرق والـ Alignments، تصبح إدارة البيانات أهم من معرفة أمر Create Profile نفسه.

• استخدم Naming Convention ثابتاً للـ Alignments وSurfaces وProfiles وProfile Views.
• افصل Existing Ground عن Finished Grade بصرياً وبالأسماء.
• احفظ Profile View Styles وLabel Sets وBand Sets في Template المؤسسة.
• استخدم Data Shortcuts عند الحاجة إلى مشاركة البيانات بين ملفات المشروع.
• لا تكرر Surface داخل عدة ملفات إذا كان المطلوب مرجعاً موحداً يمكن التحكم فيه.
• ركز أثناء المراجعة على Stations الحرجة بدلاً من المرور البصري السريع على كامل القطاع.
• راجع التصميم الرأسي بالتزامن مع Alignment والمقاطع العرضية، لا كعنصر منفصل.

قائمة اعتماد Profile قابلة للتوثيق قبل إصدار اللوحات

أعط الأولوية للأرقام التي يمكن إعادة إنتاجها من نموذج المشروع. لا تعتمد عبارة «تمت المراجعة» من دون Station محددة أو تقرير أو لقطة تبين مصدر المنسوب ومراجعته.

متى تكون جاهزاً للانتقال من Profile إلى Corridor؟

لا تنتقل إلى Corridor لمجرد أنك انتهيت من رسم FG.

انتقل عندما تستطيع الإجابة بـ “نعم” عن الأسئلة التالية:

• هل أثق في Existing Ground الذي يظهر أمامي؟
• هل Alignment صحيح واتجاهه صحيح؟
• هل Finished Grade يمر بجميع نقاط التحكم المطلوبة؟
• هل Grades مقبولة ضمن متطلبات المشروع؟
• هل مواقع Vertical Curves وبياناتها تمت مراجعتها؟
• هل نقاط الربط مع العناصر القائمة صحيحة؟
• هل توجد أي منطقة يبدو فيها EG أو FG غير منطقي وتحتاج إلى التحقيق؟

إذا بقي أحد هذه الأسئلة بلا إجابة، فإن إنشاء Corridor لن يحل المشكلة؛ بل سيجعل تأثيرها يمتد إلى المقاطع والأسطح والكميات.

اختبار هندسي للقطاع الطولي قبل اعتماد التصميم

اختر ثلاث نقاط حرجة في الطريق: نقطة ربط بمنسوب قائم، وقمة Crest أو قاع Sag، ونقطة تصريف أو تقاطع. اقرأ Stations وElevations من Profile View ثم قارنها بقيم Alignment وDesign Profile الرقمية، ولا تحكم من شكل الخط عند وجود Vertical Exaggeration. عند تغيير PVI راجع الميلين المجاورين وطول المنحنى الرأسي وقيود التصريف والرؤية وفق الكود المعتمد للمشروع؛ لا توجد قيمة عامة واحدة تصلح لكل طريق.

الأسئلة الشائعة عن Profile في Civil 3D (FAQ)

الإجابات التالية مختصرة لتساعدك في حل مشكلة محددة، بينما توجد خطوات التنفيذ والأمثلة الرياضية في الأقسام السابقة.

ماذا تقرأ بعد هذا الدليل؟

هذا الموضوع جزء من مسار تعلم Civil 3D المتكامل. اختر الخطوة التالية بحسب ما تحتاجه في المشروع، بدل تكرار الإجراء نفسه في أكثر من مقالة:

• تصميم Alignment الهندسي
• استخدام Profile في Corridor
• مراجعة القطاعات العرضية

لرؤية الصورة الكاملة وتسلسل الاعتماديات من الرفع المساحي حتى الكميات، راجع دليل Civil 3D الشامل وتصميم الطرق.

المراجع الرسمية لمراحل إنشاء وتدقيق Profile

• Autodesk — To Create a Surface Profile Along an Alignment
• Autodesk — To Create a Single Profile View
• Autodesk — To Create a Layout Profile
• Autodesk — Profile View Band Styles
• Autodesk — Profile Design Checks
• Autodesk — Crest and Sag Curve Equations

تختلف أسماء أزرار Civil 3D وبعض الحوارات باختلاف إصدار البرنامج وWorkspace وTemplate. الأرقام والميول وأطوال المنحنيات المذكورة في الأمثلة تعليمية؛ يحدد الكود المعتمد وDesign Basis ومتطلبات المشروع صلاحية التصميم النهائي.

الخلاصة: الحل ليس في أمر Create Profile بل في Workflow كامل

إنشاء Profile في Civil 3D من الناحية البرمجية سهل: تختار Alignment وSurface، تضغط Add، ثم تنشئ Profile View.

لكن إنشاء Profile يمكن الاعتماد عليه هندسياً يحتاج إلى شيء مختلف تماماً.

يبدأ العمل الصحيح من:

1. التحقق من مصدر Surface.
2. فحص TIN والـ Breaklines والحدود.
3. التأكد من Alignment واتجاه المحطات.
4. مراجعة الوحدات والـ Datum.
5. إنشاء Existing Ground Profile.
6. ضبط Profile View والـ Bands.
7. تثبيت نقاط التحكم التصميمية.
8. إنشاء Finished Grade بالأرقام وليس بالعين.
9. إضافة ومراجعة Vertical Curves.
10. إجراء مراجعة نهائية قبل ربط التصميم بـ Corridor.

إذا اتبعت هذا التسلسل فلن يصبح الـ Profile مجرد خطين داخل شبكة، بل نموذجاً هندسياً تستطيع أن تبني عليه بقية تصميم الطريق بثقة أكبر.

والقاعدة التي تستحق أن تتذكرها دائماً: عندما ترى مشكلة في القطاع، لا تبدأ بمحاولة تجميل ما يظهر أمامك. ارجع خطوة إلى الخلف وابحث عن مصدر البيانات الذي أنشأ هذا الخط. ففي Civil 3D، إصلاح المصدر الصحيح غالباً ما يصلح سلسلة كاملة من العناصر المرتبطة به.
