كيفية إنشاء Alignment في Civil 3D بطريقة احترافية: من اختيار مسار الطريق إلى Profile وCorridor

قد يكون إنشاء Alignment في Civil 3D من أسهل خطوات البرنامج من الناحية البرمجية: تفتح Alignment Creation Tools، ترسم بعض الخطوط والمنحنيات، وتظهر Stations على الشاشة.

لكن إنشاء Alignment يظهر بشكل صحيح ليس هو المشكلة التي تواجه مهندس الطرق فعلياً.

المشكلة هي أن يكون لديك محور يبدو سلساً على المخطط، ثم تكتشف لاحقاً أن أحد المنحنيات لا يناسب السرعة التصميمية، أو أن اتجاه المحطات معكوس، أو أن المسار يصطدم بخدمة قائمة، أو أن تعديل PI واحد غيّر مواقع منشآت ومقاطع وكميات على امتداد الطريق.

لهذا فإن المحور الأفقي ليس مجرد Line ذكي داخل Civil 3D؛ بل هو العمود الفقري الهندسي للمشروع. منه يبدأ البروفايل، وتُعرّف عليه المحطات، ويُبنى فوقه Corridor، وتُربط به المقاطع والمنشآت والتقاطعات والتوقيع المساحي.

في هذا الدليل لن نركز فقط على سؤال: أين يوجد أمر Create Alignment؟ بل على السؤال الأكثر أهمية:

كيف أنشئ Alignment يمكنني الدفاع عنه هندسياً، وتعديله بأمان، واستخدامه كأساس لبقية نموذج الطريق؟

أخطر أخطاء الـSurface ليست تلك التي تمنع Civil 3D من إنشاء السطح، وإنما الأخطاء التي تسمح له بإنشاء سطح يبدو صحيحاً بينما يحتوي داخله على نقاط شاذة، أو مثلثات TIN تعبر معالم لا ينبغي عبورها، أو حدود تتجاوز نطاق الرفع الحقيقي، أو بيانات بمناسيب ومرجع مختلفين.

وفي هذه الحالة قد تحصل لاحقاً على Profile مرتب، ومقاطع عرضية مقنعة، وVolume Surface يعطيك أرقام Cut & Fill دقيقة حتى منزلتين عشريتين، بينما المشكلة الحقيقية موجودة منذ أول خطوة: Existing Ground نفسه غير صحيح.

تعرف على كيفية إنشاء Surface في Civil 3D: دليل عملي احترافي

-- إعلان --

إذا كنت مستعجلاً: Workflow احترافي لإنشاء Alignment

• حدد Design Basis قبل الرسم: السرعة التصميمية، الكود، حدود المشروع، نقاط الربط والقيود القائمة.
• راجع Coordinate System وSurvey وExisting Ground والـROW والخدمات.
• حدد اتجاه زيادة المحطات ونقطة البداية قبل إنشاء المحور.
• اختر طريقة الإنشاء المناسبة: Layout Tools أو From Objects أو Best Fit.
• أنشئ Alignment باسم واضح وضعه غالباً على Site = <None> ما لم تحتج تفاعلاً مع Parcels.
• فعّل Design Criteria المناسبة للمشروع إن كانت متوفرة.
• أنشئ Tangents والمنحنيات والـSpirals باستخدام القيود الهندسية، لا بالرسم البصري فقط.
• راجع Geometry رقمياً: Radius، Length، Station، Direction وTangency.
• تحقق من المسار مقابل الخدمات والحدود والمنشآت والـExisting Ground.
• أنشئ Surface Profile وراجع التنسيق الأفقي والرأسي قبل بناء Corridor.
• بعد أي تعديل جوهري، راجع العناصر التابعة والكميات ولا تكتفِ بعمل Rebuild.

أولاً: ما هو Alignment فعلياً داخل Civil 3D؟

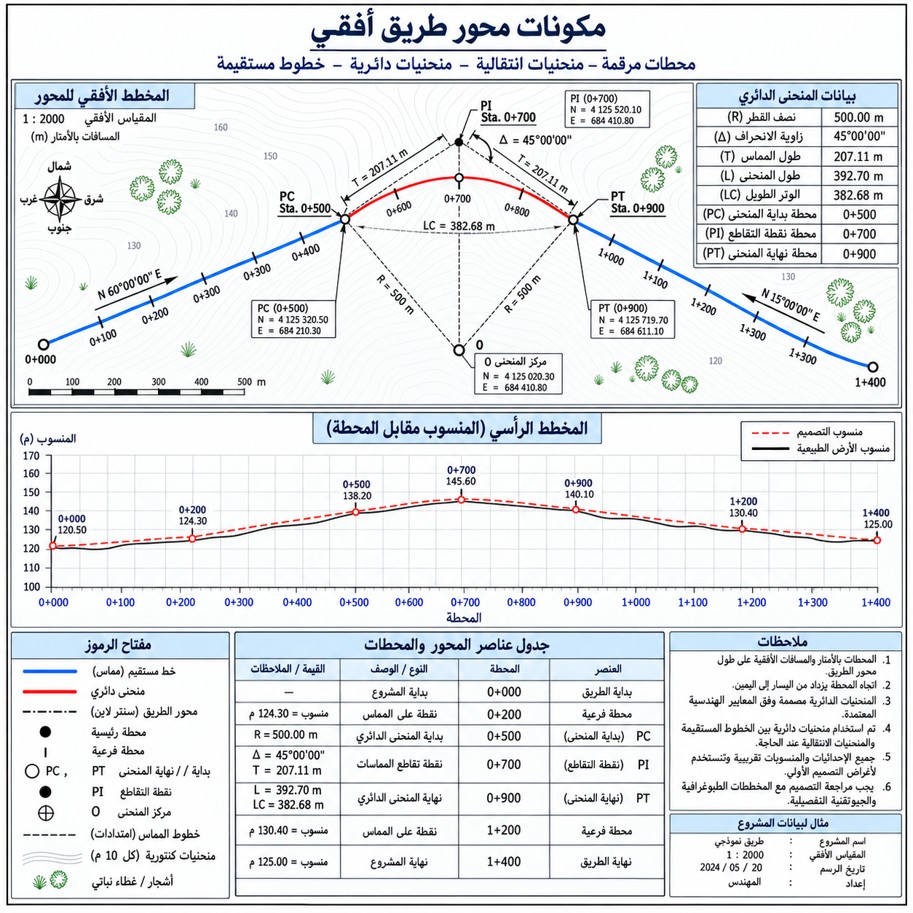

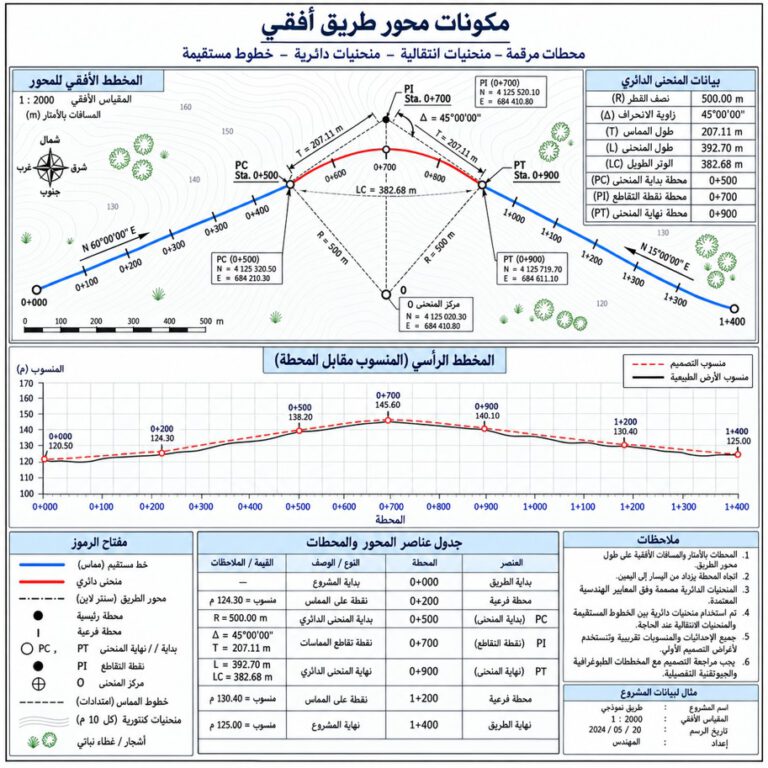

الـAlignment هو كائن هندسي أفقي يتكون من سلسلة مترابطة من الخطوط والمنحنيات والانتقالات، ويحمل نظام محطات واتجاهاً وبيانات هندسية يمكن استخدامها وتحليلها بواسطة بقية كائنات Civil 3D.

وهذا هو الفرق الجوهري بينه وبين Polyline عادي.

لذلك لا تتعامل مع Alignment على أنه “Polyline مطور”. بمجرد استخدامه في Profile أو Corridor أو Sections يصبح تعديله قراراً يؤثر في نموذج المشروع بالكامل.

ثانياً: لا تبدأ Civil 3D قبل تحديد Design Basis للمحور

أحد أكثر الأخطاء شيوعاً هو فتح Alignment Creation Tools والبدء في تحريك المسار حتى يبدو مناسباً للموقع.

الهندسة العكسية أفضل: حدد أولاً القيود التي يجب أن يحققها المسار، ثم استخدم Civil 3D لبناء حل يحققها.

قبل الرسم يجب أن تكون لديك إجابات واضحة عن السرعة التصميمية، الكود أو Design Manual المعتمد، الحد الأدنى لأنصاف الأقطار، الحاجة إلى Transition Curves، متطلبات Sight Distance، حدود Right of Way، نقاط بداية ونهاية الطريق، التقاطعات القائمة، الخدمات والمنشآت التي يجب تجنبها، وأي نقاط إلزامية يجب أن يمر بها المسار.

لا يوجد Radius واحد “جيد للطرق”. نصف القطر الذي يصلح لطريق داخلي منخفض السرعة قد لا يكون مقبولاً لطريق سريع، كما أن تقييم المنحنى لا يعتمد على Radius وحده بل على منظومة تشمل السرعة والتعلية والاحتكاك والرؤية والانتقالات ومتطلبات الجهة المالكة.

يُعد حساب كميات الحفر والردم (Earthwork Calculation) حجر الزاوية في تخطيط وتنفيذ المشاريع الهندسية، من الطرق والبنية التحتية إلى مشاريع التسوية العقارية. إن الدقة في تحديد هذه الكميات تؤثر بشكل مباشر على تقدير التكاليف، والجدول الزمني للمشروع، والخدمات اللوجستية لنقل المواد. أي خطأ في الحساب قد يؤدي إلى تجاوز الميزانية أو تأخير كبير في التسليم.

اكتشف كيفية حساب كميات الحفر والردم: الدليل الشامل لـ Civil 3D وExcel

ثالثاً: جهز بيئة المشروع قبل إنشاء المحور

Alignment نفسه لا يحتاج Existing Ground Surface حتى يتم إنشاؤه، لكن قرار اختيار مساره لا ينبغي أن يكون منفصلاً عن الواقع الطبوغرافي للموقع.

قبل تثبيت المسار راجع Survey والحدود والخدمات القائمة والمباني والعبارات والأودية ونقاط الربط والـExisting Roads. وإذا كانت لديك صورة جوية، استخدمها كمرجع بصري مساعد وليس بديلاً عن بيانات مساحية مضبوطة.

تأكد أيضاً من Drawing Units ونظام الإحداثيات. وجود Alignment مضبوط هندسياً داخل Drawing ذي Coordinate Reference خاطئ لا يجعله صالحاً للتوقيع المساحي.

Existing Ground ليس مطلوباً للرسم… لكنه مطلوب لاتخاذ القرار

يمكنك إنشاء Alignment دون Surface، لكنك لن تعرف أثر اختيار المسار على القطع والردم أو الميل الطولي أو عبور التضاريس إلا بعد ربطه بسطح الأرض.

لذلك من الأفضل أن يكون لديك Existing Ground Surface تمت مراجعته في مرحلة مبكرة، خصوصاً عند مقارنة بدائل المسار.

رابعاً: حدد اتجاه Alignment ونظام Stationing قبل أن تبدأ

خطأ اتجاه المحور من تلك الأخطاء الصغيرة التي تتحول سريعاً إلى مشكلة كبيرة.

إذا كان الطريق يجب أن يبدأ من المدخل الجنوبي ويتجه شمالاً، فمن الأفضل أن تزيد Stations في اتجاه حركة المشروع نفسه، إلا إذا كانت وثائق المشروع أو الطريق القائم تفرض مرجعاً مختلفاً.

بذلك تصبح عبارات مثل Station 1+250 و2+500 منطقية ومتسقة بين التصميم والمساحة والتنفيذ.

حدد أيضاً Starting Station قبل إنشاء المراجع التابعة. يمكن أن تكون 0+000، لكنها قد تكون 5+000 أو 23+450 مثلاً عندما يكون المسار امتداداً لمحور موجود.

تغيير Stationing لاحقاً ممكن، لكنه يصبح أكثر حساسية بعد إصدار رسومات أو إنشاء Profile وCorridor وSample Lines وربط منشآت بمحطات معينة.

خامساً: اختر طريقة إنشاء Alignment المناسبة للموقف

لا توجد طريقة واحدة هي الأفضل في جميع الحالات.

سادساً: إنشاء Alignment جديد باستخدام Alignment Creation Tools

من Ribbon انتقل إلى:

Home → Create Design → Alignment → Alignment Creation Tools

أو استخدم الأمر:

CREATEALIGNMENTLAYOUT

ستظهر نافذة Create Alignment – Layout. لا تتعامل معها كنافذة أسماء فقط؛ بعض القرارات هنا تحدد طريقة إدارة المحور لاحقاً.

في عالم الهندسة المدنية، يُعد حساب كميات الحفر والردم (Cut and Fill) من أهم المراحل التي تحدد تكلفة المشروع وجدواه الزمنية. أي خطأ في هذه الحسابات قد يؤدي إلى خسائر مالية فادحة وتأخير في التنفيذ. لحسن الحظ، يوفر برنامج Autodesk Civil 3D أدوات قوية ودقيقة لأتمتة هذه العملية، متجاوزًا أخطاء الحسابات اليدوية التقليدية. ببساطة، الحفر (Cut) هو حجم التربة التي يجب إزالتها، بينما الردم (Fill) هو حجم المواد المطلوبة لملء الفراغات والوصول للمناسيب التصميمية. في هذا الدليل الشامل لعام 2026، سنستعرض بالتفصيل كيفية حساب الحفر والردم في Civil 3D بدقة واحترافية.

اكتشف كيف تحسب كميات الحفر والردم في Civil 3D

اسم Alignment: اجعله جزءاً من نظام إدارة النموذج

في مشروع صغير قد يكون Alignment 1 واضحاً اليوم، لكنه يصبح بلا معنى عندما يكون لديك Main Road وAccess Roads وService Roads وOffsets ومحاور خطوط خدمات.

استخدم Naming Convention واضحاً مثل:

RD-01-CL
ACCESS-A-CL
MAIN-ROAD-NB
MAIN-ROAD-SB
UTIL-WATER-01

لا توجد صيغة إلزامية عامة؛ المهم أن يستطيع أي شخص في الفريق فهم الوظيفة من الاسم.

Type: اختر وظيفة المحور وليس شكله

استخدم Centerline لمحور الطريق الرئيسي. أما Offset وRail وMiscellaneous وغيرها فتستخدم لتصنيف المحاور وفق الوظيفة.

لكن عندما تريد مساراً موازياً يعتمد هندسياً على Centerline موجود، فإن إنشاء Offset Alignment بالطريقة المخصصة لذلك يكون عادة أكثر قوة من رسم Alignment منفصل ومحاولة إبقائه موازياً يدوياً.

Site: لماذا يكون <None> اختياراً جيداً غالباً؟

في معظم محاور الطرق التي لا تحتاج إلى التفاعل مع Parcels، يكون ترك Site على:

<None>

اختياراً آمناً ومنظماً.

عند وضع Alignment داخل Site فإنه يستطيع التفاعل Topologically مع عناصر مثل Parcels، وقد يؤدي تقاطع Alignment مع Parcel إلى تقسيمه. إذا لم تكن تحتاج هذا السلوك، فلا تُدخل المحور في Site بلا سبب.

Style وLayer ليسا الشيء نفسه

Alignment Style يتحكم في طريقة تمثيل أجزاء المحور، بينما Alignment Layer هو Layer الذي يوجد عليه كائن Alignment نفسه.

استخدم Styles وLayers المعتمدة في Template المشروع، ولا تترك كل Alignment على Standard لمجرد أنه ظاهر على الشاشة.

Label Set: اجعل التسميات مناسبة لمرحلة المشروع

في Concept Design قد يكفي عرض Geometry Points وبعض Stations. في مرحلة IFC أو Construction Drawings قد تحتاج Major/Minor Stations وCurve Data وGeometry Point Labels ومعلومات أخرى.

لا تملأ المخطط بجميع التسميات منذ البداية. Alignment Label Set الجيد هو الذي يعرض المعلومة المطلوبة في تلك المرحلة دون تحويل Plan إلى كتلة نصوص.

سابعاً: فعّل Design Criteria قبل أن تبدأ في رسم المنحنيات

من أقوى إمكانيات Civil 3D التي لا يستخدمها كثير من المصممين بالشكل الكافي Criteria-Based Design.

يمكنك ربط Alignment بملف Design Criteria واختيار Design Check Set، ثم تحديد Design Speed. عند إنشاء عناصر هندسية، يستطيع Civil 3D مقارنة بعض القيم مع الحدود الموجودة في ملف المعايير وإظهار تحذيرات عند مخالفة الشروط المحددة.

القيمة هنا ليست أن البرنامج أصبح مهندس طرق؛ بل أنه أصبح لديك طبقة فحص إضافية داخل النموذج.

إذا كانت الجهة المالكة تستخدم كوداً أو Design Manual خاصاً، تأكد أن Criteria File وDesign Checks التي تطبقها تمثل فعلاً معيار المشروع. الملفات الافتراضية ليست مبرراً لاعتبار أي Alignment مطابقاً للكود المحلي.

Design Speed ليست مجرد معلومة تكتبها في الخصائص

يمكن تحديد Starting Design Speed عند إنشاء Alignment، ثم إضافة Design Speeds مختلفة عند Stations أخرى إذا كان المشروع يتطلب ذلك.

وهذه المعلومة تصبح ذات قيمة عندما ترتبط بالـDesign Criteria المستخدمة في فحص هندسة المسار.

يواجه العديد من مهندسي البنية التحتية تحديًا كبيرًا: إدخال بيانات الأصول بدقة في Civil 3D، ثم اكتشاف اختفائها تمامًا بعد التصدير إلى IFC. هذه المشكلة لا تعني بالضرورة أن عملك قد ضاع، بل تشير غالبًا إلى وجود حلقة مفقودة في عملية التصدير، وتحديدًا في كيفية تعيين كيانات IFC وربط مجموعات الخصائص (Property Sets). إن عملية تصدير COBie من Civil 3D إلى IFC هي أكثر من مجرد ضغطة زر؛ إنها عملية تتطلب فهمًا عميقًا للعلاقة بين البيانات والنموذج.

تعرف على كيفية تصدير COBie من Civil 3D إلى IFC

ثامناً: افهم Fixed وFloating وFree قبل أن تتقدم في Geometry Editor

هذه واحدة من أهم النقاط لفهم Alignment بصورة احترافية.

عناصر Alignment لا تختلف فقط إلى Line وCurve وSpiral؛ بل تختلف أيضاً حسب طريقة تقييدها وعلاقتها بالعناصر المجاورة.

هذه العلاقات هي أحد الأسباب التي تجعل Civil 3D أقوى من رسم Lines وArcs في AutoCAD. تستطيع بناء هندسة تحافظ على Tangency والعلاقات عند تعديل التصميم، بدلاً من إصلاح كل اتصال يدوياً بعد كل تغيير.

تاسعاً: أنشئ المسار الأفقي من Tangents إلى Curves وليس من “شكل جميل”

في التصميم المبدئي يمكن استخدام Tangent-Tangent لتثبيت الاتجاه العام للمسار. بعد ذلك تبدأ معالجة مناطق تغير الاتجاه باستخدام Curves وSpirals حسب Design Basis.

الفكرة ليست أن تجعل Alignment يمر بين المعوقات بأي Radius متاح، بل أن تبني سلسلة هندسية يمكن تنفيذها وتحقق متطلبات المشروع.

عند كل PI تقريباً، لا تسأل فقط:

“هل المنحنى يدخل في المساحة المتوفرة؟”

بل اسأل أيضاً: هل Radius مناسب للسرعة؟ هل توجد مساحة لتطوير Superelevation؟ هل نحتاج Spiral؟ هل Sight Distance مقبولة؟ هل المسار يقترب أكثر من اللازم من ROW أو Utility أو Structure؟ وما أثره على Alignment الرأسي؟

عاشراً: مثال عملي — تصميم جزء من محور طريق بطريقة هندسية

لنفترض أن لديك طريقاً جديداً بين نقطتي ربط A وB، وبينهما Utility Corridor ومنشأة قائمة وحدود ROW ضيقة في جزء من المسار.

بدلاً من البدء بقوس، ابدأ بتحديد الاتجاهات الرئيسية للمسار وإنشاء Tangents مبدئية بين مناطق التحكم. في منطقة تغير الاتجاه، افحص Design Speed ومعايير المشروع ثم اختر Curve يحقق Radius المطلوب ويظل داخل القيود المتاحة.

إذا كانت المواصفات تستلزم Transition Curves، أنشئ Spiral-Curve-Spiral أو التكوين المناسب بدلاً من توصيل Tangent مباشرة بقوس لمجرد أن Plan يبدو سلساً.

بعد إنشاء العنصر افتح بيانات Geometry وراجع Radius وCurve Length وStations ونقاط PC/PT أو ما يقابلها من Geometry Points حسب التكوين المستخدم.

ثم لا تنتقل مباشرة إلى الجزء التالي. قارن المنحنى بالخدمات وROW والمنشأة القائمة، وبعدها استخرج Surface Profile مبدئياً لترى هل المسار الأفقي الذي يبدو ممتازاً على Plan يمر فوق تضاريس ستنتج Cut أو Fill غير منطقي.

بهذه الطريقة يصبح تصميم Alignment عملية تكرارية بين Plan Geometry + Existing Conditions + Vertical Feasibility، وليس رسماً أفقياً منفصلاً.

الحادي عشر: تحويل Polyline إلى Alignment — الطريقة السريعة التي تحتاج مراجعة قوية

تصل كثير من المشاريع إلى مهندس Civil 3D وفيها Centerline مرسوم مسبقاً على شكل Polyline. هنا يكون أمر:

Create Alignment From Objects

مفيداً جداً.

لكن لا تفترض أن تحويل Polyline إلى Alignment يحول Concept Geometry تلقائياً إلى تصميم طريق صالح.

نظف الخط أولاً من العناصر المكررة والأجزاء الصغيرة غير المقصودة، وتأكد من أن الأقواس حقيقية وليست Segmented Polylines تمثل منحنى بصرياً فقط.

عند تنفيذ Create Alignment From Objects، انتبه أيضاً إلى اتجاه المحور. في Civil 3D يبدأ اتجاه Alignment من الطرف الأقرب إلى النقطة التي استخدمتها عند اختيار الـPolyline، لذلك راقب سهم الاتجاه وأعده قبل اعتماد Stationing إذا لزم الأمر.

بعد التحويل افتح Geometry Editor أو Alignment Entities Vista وراجع كل Tangent وCurve. ملف CAD قادم من جهة أخرى قد يكون ممتازاً كمرجع Concept لكنه لا يحمل بالضرورة هندسة طريق ملتزمة بمعايير التصميم.

متى لا أستخدم Polyline From Objects؟

إذا كانت الـPolyline مجرد Sketch تقريبي أو تحتوي عشرات القطع القصيرة التي تحاكي Curve، فلا تجعلها أساساً نهائياً للمحور.

استخدمها كمسار مرجعي، ثم أعد إنشاء هندسة Alignment نظيفة باستخدام عناصر Civil 3D المناسبة.

كل Segment غير ضروري اليوم يمكن أن يصبح مشكلة عند إعداد Curve Tables أو Labels أو تعديل التصميم لاحقاً.

الثاني عشر: Best Fit — أداة مهمة عند إعادة بناء طريق قائم

أحياناً لا تكون مهمتك تصميم طريق جديد، بل استخراج Centerline لطريق قائم من Survey Points أو خطوط أو Feature Lines.

في هذه الحالة يمكن استخدام أدوات Best Fit أو Horizontal Regression لإنشاء Lines وCurves تتوافق إحصائياً مع مجموعة من البيانات.

هذا مفيد في As-Built Modeling وإعادة إنشاء هندسة موجودة، لكنه لا يعني أن أفضل Fit رياضي يساوي أفضل Design Geometry. بعد إنشاء الحل يجب تقييمه هندسياً ومقارنته بالواقع وبمعايير المشروع.

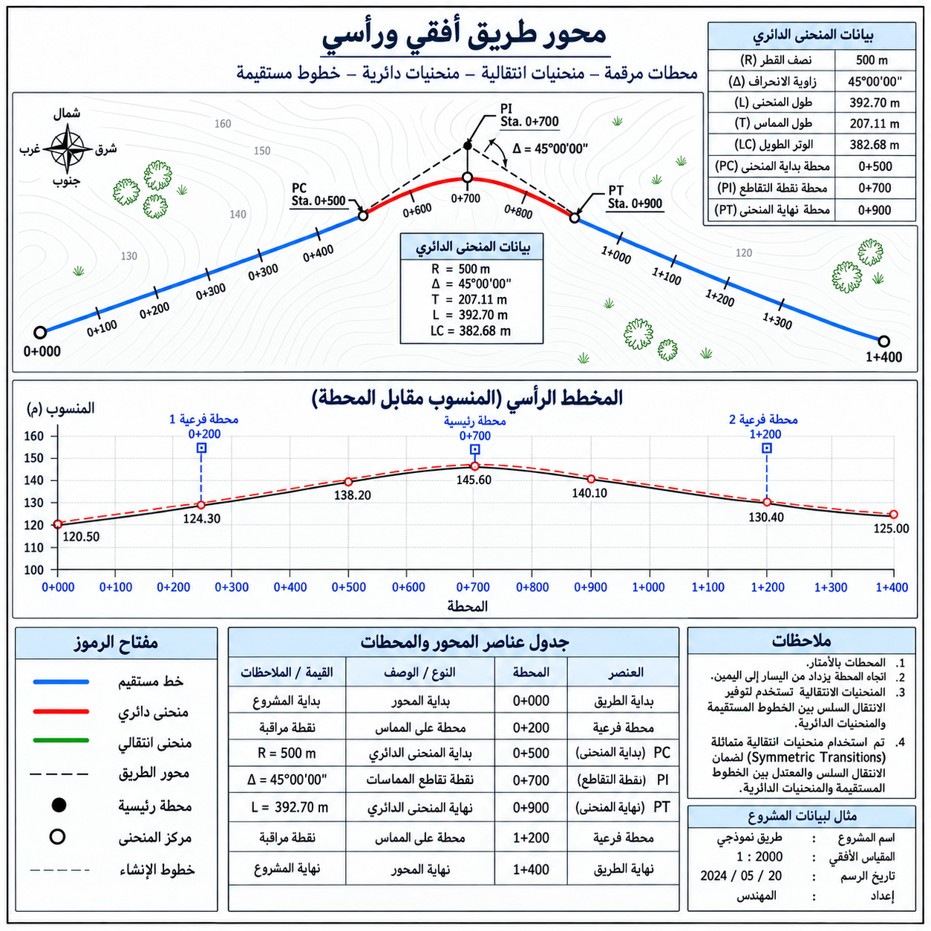

الثالث عشر: Stationing — لا تتعامل معه كنوع من Labels

Stations ليست مجرد أرقام تظهر كل 20 أو 100 متر. هي لغة مشتركة بين التصميم والمساحة والتنفيذ.

فعندما يقول المخطط:

Proposed Culvert at Sta. 1+420

أو:

Access Connection at Sta. 2+075

فالموقع كله يعتمد على تعريف Alignment واتجاهه ونظام محطاته.

لهذا فإن تغيير Starting Station أو Reverse Direction أو إضافة Station Equation بعد إصدار وثائق يجب أن يتم كقرار منضبط ومراجع.

متى تستخدم Station Equation؟

استخدمها عندما توجد حاجة حقيقية لربط Stationing جديد بمرجع قائم أو معالجة انقطاع مقصود في الترقيم.

ولا تستخدمها كوسيلة لإصلاح Starting Station تم اختياره بطريقة خاطئة في بداية المشروع.

عند وجود Station Equation يجب أن تكون واضحة في Drawings وReports وأن يفهم Survey Team مفهوم Back Station وAhead Station حتى لا يتحول اختلاف الترقيم إلى خطأ توقيع.

الرابع عشر: لا تعتمد Alignment من Plan View — راجع بياناته رقمياً

أحد الفروق بين مراجعة CAD ومراجعة Design Model هو أنك لا تكتفي بالنظر إلى الخط.

استخدم Geometry Editor وAlignment Entities Vista أو Panorama لمراجعة قيم العناصر رقمياً.

من المهم أن تفحص Radius وLength وDirection وDelta Angle وStart/End Station وTangency والعناصر الانتقالية، بالإضافة إلى أي Warning ناتج عن Design Criteria أو Design Checks.

المنحنى قد يبدو سلساً جداً على شاشة بمقياس 1:5000 بينما يحتوي Radius لا يحقق معيار المشروع. والعكس صحيح: عنصر يبدو “حاداً” بصرياً عند Zoom معين قد يكون سليماً تماماً رقمياً.

في نموذج هندسي، البيانات تتقدم على الانطباع البصري.

الخامس عشر: Alignment Style الجيد لا يصلح Alignment سيئاً

يمكنك تحسين الألوان والخطوط والتسميات حتى يبدو المخطط احترافياً، لكن Style لا يغير Radius أو Tangency أو مسار الطريق.

افصل دائماً بين مرحلتين: مراجعة هندسة Alignment ثم إخراج Alignment.

في مرحلة QA يمكن استخدام Style واضح يبرز Geometry Points والمنحنيات. وفي Construction Drawings استخدم Styles وLabel Sets تتوافق مع مقياس الطباعة ومتطلبات الجهة المالكة.

السادس عشر: بعد Alignment مباشرة — أنشئ Existing Ground Profile

عندما تستقر هندسة المسار مبدئياً، انتقل إلى:

Home → Profile & Section Views → Create Surface Profile

حدد Alignment وExisting Ground Surface ثم أنشئ Profile View.

هذه ليست مجرد الخطوة التالية في البرنامج؛ إنها أول مرة ترى فيها أثر المسار الأفقي على التضاريس بشكل مباشر.

قد تكتشف أن Route الذي بدا مثالياً في Plan يعبر Ridge مرتفعة أو Depression عميقاً أو ينتج تغييرات رأسية صعبة. عندها قد يكون تعديل Alignment الأفقي أرخص وأفضل من إجبار Vertical Profile على حل مشكلة كان يمكن تجنبها باختيار مسار أفضل.

السابع عشر: صمم Horizontal وVertical Alignment كمنظومة واحدة

من الأخطاء الشائعة إنهاء Horizontal Alignment بالكامل ثم التعامل مع Profile كمهمة مستقلة.

في الطريق الحقيقي، المركبة تتحرك في هندسة ثلاثية الأبعاد، لا في Plan وProfile منفصلين.

لذلك راجع العلاقة بين Horizontal Curves وVertical Curves، خصوصاً في المناطق التي تتأثر فيها Sight Distance أو Perception أو Drainage أو Superelevation.

كلما كانت سرعة الطريق أعلى، تصبح هذه العلاقة أكثر حساسية ولا يكفي أن ينجح كل عنصر منفرداً في فحصه الخاص.

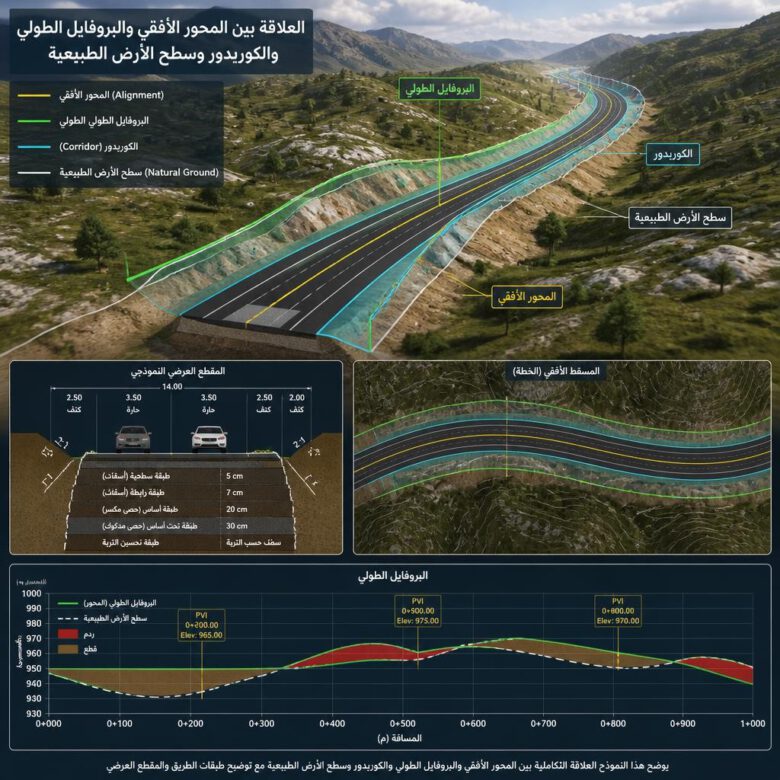

الثامن عشر: من Alignment إلى Corridor — هنا تظهر تكلفة أي خطأ سابق

عندما يتوفر Alignment وDesign Profile وAssembly تستطيع إنشاء Corridor.

لكن Corridor لا “يصحح” Alignment. هو يبني نموذجاً ثلاثي الأبعاد اعتماداً على المدخلات التي تقدمها له.

إذا عدلت Alignment لاحقاً، يمكن أن تتأثر Baselines وRegions وTargets وCorridor Surfaces وSample Lines والمقاطع والكميات.

لذلك لا تعتبر نجاح Rebuild دليلاً على أن التعديل آمن. Rebuild يعني أن Civil 3D استطاع حساب النموذج؛ لا يعني أن النتيجة ما زالت تحقق متطلبات التصميم.

التاسع عشر: Offset Alignments أفضل من نسخ Centerline في الاستخدام الصحيح

إذا احتجت إلى Alignment موازٍ مثل حافة طريق أو مسار مرتبط بمحور رئيسي، لا تنشئ نسخة مستقلة من Centerline ثم تحركها جانبياً وتتعامل معها ككائن منفصل.

استخدام Offset Alignment يسمح ببناء علاقة تعتمد على Alignment الأصلي، ويمكن أن يكون أكثر قوة عند وجود Widens أو تغيرات في Offset.

الفكرة الأهم هي الحفاظ على Design Intent: إذا كان العنصر تابعاً هندسياً لمحور رئيسي، فمن الأفضل أن يعكس نموذج Civil 3D هذه العلاقة بدلاً من الاعتماد على التنسيق اليدوي بين عنصرين مستقلين.

العشرون: ماذا تفعل بعد تعديل Alignment قائم؟

التعديل الكبير لا ينتهي عند تحريك PI حتى يبدو Plan أفضل.

بعد التعديل راجع Design Criteria أولاً، ثم Stations وCurve Geometry، ثم Existing Ground Profile وDesign Profile، وبعد ذلك Corridor وTargets وSuperelevation والمقاطع والمنشآت المرتبطة والكميات وفق نطاق التغيير.

إذا كان المشروع متعدد التخصصات، راجع أيضاً Utilities وDrainage وStructures وProperty/ROW Interfaces.

كلما كان Alignment مستخدماً في مراحل أكثر، ارتفعت تكلفة تعديل بسيط غير منضبط.

واحد وعشرون: تشخيص أشهر مشاكل Alignment في Civil 3D

اثنان وعشرون: Alignment QA Checklist قبل الانتقال إلى التصميم النهائي

ثلاثة وعشرون: أفضل طريقة لإدارة Alignments في المشاريع الكبيرة

في مشروع متعدد الطرق والرسومات، لا تجعل كل Drawing يحتوي نسخة مستقلة من Alignment الرئيسي. وجود نسخ متعددة غير مرتبطة يؤدي عاجلاً أو آجلاً إلى أن يعمل فريق على Revision قديم بينما يستخدم فريق آخر المسار الجديد.

استخدم بنية ملفات واضحة وData References/Data Shortcuts وفق نظام المشروع، واجعل هناك Source Drawing معروف للمحور المعتمد.

كذلك افصل Centerline الرئيسي عن المحاور المساعدة. لا تستخدم Alignment واحداً لكل شيء، ولا تنشئ Alignments مستقلة لعناصر يمكن تمثيل علاقتها بالمحور باستخدام Offset أو Connected Geometry بصورة أكثر ذكاءً.

أربعة وعشرون: أسئلة شائعة عن Alignment في Civil 3D

الخلاصة: Alignment القوي ليس الخط الأقصر أو الأجمل، بل المسار الذي يتحمل بقية التصميم

إذا كان هدفك فقط معرفة طريقة إنشاء Alignment في Civil 3D، فيمكن اختصار العملية في فتح Alignment Creation Tools وإدخال الاسم والمحطة الابتدائية ثم رسم Tangents وCurves.

لكن هذا ليس مستوى العمل المطلوب في مشروع حقيقي.

المحور الاحترافي يبدأ قبل Civil 3D بتحديد Design Basis والقيود ونقاط الربط. ثم يُبنى باستخدام هندسة واضحة وقابلة للتحكم، مع فهم Fixed وFloating وFree Entities وتطبيق Design Criteria المناسبة، وبعدها تتم مراجعته رقمياً ومقارنته بالـExisting Ground والـROW والخدمات والمنشآت.

بعد ذلك فقط يصبح من المنطقي استخدامه لإنشاء Profile ثم Corridor والمقاطع والكميات.

والقاعدة التي تستحق الاحتفاظ بها هي:

كل خطأ تسمح له بالبقاء في Alignment سيصبح أكثر تكلفة كلما أضفت عنصراً جديداً فوقه.

أما Alignment الذي تم التفكير فيه ومراجعته من البداية، فإنه لا يجعل الرسم أفضل فقط؛ بل يجعل Profile وCorridor والتوقيع المساحي وإدارة التعديلات أكثر استقراراً ووضوحاً طوال دورة المشروع.
