كيف تحسب كميات الحفر والردم في Civil 3D 2026

كيف تحسب كميات الحفر والردم في Civil 3D دون أن تعتمد على رقم قد يكون خاطئًا بمئات أو آلاف الأمتار المكعبة؟ المشكلة ليست في تنفيذ أمر Create TIN Volume Surface؛ فهذا الجزء يستغرق دقائق. التحدي الحقيقي هو التأكد من أن البرنامج يقارن السطحين الصحيحين، وفي الحدود الصحيحة، وعند المناسيب التي ينص عليها التصميم والعقد.

قد يعرض Civil 3D نتيجة Cut = 3,600 م³ وFill = 2,400 م³، لكن ماذا لو كان سطح المقارنة هو Top of Asphalt بدل Subgrade؟ وماذا لو كان سطح الأرض الطبيعية قد رُفع بعد إزالة التربة السطحية؟ أو كانت منطقة الحفر خارج حدود أعمال المقاول؟ عندئذ لا تكون المشكلة في المعادلة الرياضية، بل في تعريف ما تريد قياسه أصلًا.

في هذا الدليل ستتعلم حساب الحفر والردم في Civil 3D خطوة بخطوة باستخدام TIN Volume Surface وVolumes Dashboard، وكيفية حساب كميات منطقة محددة، وقراءة الخريطة اللونية، وتطبيق معاملات الانتفاش والدمك، ومراجعة تقارير Cut & Fill بمثال رقمي، مع توضيح متى تصبح Sample Lines وCompute Materials أنسب لمشاريع الطرق.

-- إعلان --

الإجابة المختصرة: جهّز سطح الأرض القائمة EG وسطح منسوب القياس التصميمي FG أو Datum/Subgrade، ثم أنشئ TIN Volume Surface مع EG كـBase والتصميم كـComparison؛ راجع Cut وFill غير المعدلين أولًا، وقيد الحساب بحدود المشروع، وبعدها فقط طبّق معاملات المواد واعتمد التقرير بعد اختبار مستقل. الصافي لا يُغني عن عرض الحفر والردم منفصلين.

محتويات الموضوع

ما الفرق بين Cut وFill وNet Volume في Civil 3D؟

الحفر Cut هو إزالة التربة عندما يكون سطح الأرض القائمة أعلى من سطح القياس التصميمي. أما الردم Fill فهو ملء الفراغ عندما يكون سطح التصميم أعلى من الأرض القائمة. وفي الحصر السطحي يُحسب فرق المنسوب في كل موقع من خلال العلاقة ΔZ = ZComparison − ZBase عند جعل EG هو السطح الأساسي.

الحالةالعلاقة بين السطحينالتفسير العملي
منسوب EG = 103.20 م، والتصميم = 102.40 مΔZ = −0.80 مCut: خفض الأرض بمقدار 0.80 م
منسوب EG = 99.75 م، والتصميم = 100.25 مΔZ = +0.50 مFill: رفع المنسوب بمقدار 0.50 م
السطحان عند المنسوب نفسهΔZ = 0لا توجد كمية نظرية عند هذه النقطة

يحصل البرنامج على الحجم من تكامل فروق المناسيب على مساحة الأسطح المتقاطعة، وليس من جمع فروق المناسيب عند النقاط فقط. وقد تتجاور مناطق حفر وردم داخل المشروع نفسه. وتُعرض إشارة Net بحسب اصطلاح التقرير، ولذلك راجع أسماء الأعمدة والقيم بدل الاعتماد على علامة الموجب أو السالب وحدها.

مثال سريع: إذا كانت كمية الحفر 2,800 م³ والردم 2,100 م³، فالفرق العددي بينهما 700 م³ لصالح الحفر من حيث الحجم الهندسي. لكنه لا يعني تلقائيًا وجود 700 م³ صالحة للتصدير أو أن المشروع لا يحتاج إلى مواد Borrow؛ فصلاحية التربة، ومعاملات الانتفاش والانكماش، والمخلفات، والكثافات قضايا منفصلة.

قبل الحساب: أي سطح يجب أن تقارن مع Existing Ground؟

هذه أهم خطوة في الدراسة، وخصوصًا في مشاريع الطرق. لا تستخدم اسمًا عامًا مثل FG لمجرد أنه السطح المتاح. تأكد أولًا مما إذا كانت الكمية المطلوبة حتى Finished Road Level، أم Formation/Subgrade، أم منسوب قاع الحفر، أم السطح بعد إزالة Topsoil، أم منسوب المرحلة التنفيذية المقصودة.

الهدف التعاقدي أو الهندسيBase SurfaceComparison Surfaceالمراجعة الأساسية
تسوية منصة حتى Finished GroundEG المعتمدFG للمنصةتأكد من حدود Daylight والأحواض والمناطق المستبعدة
حفر الطريق حتى التأسيسEG أو السطح المرحلي المعتمدDatum/Subgrade الممثل فعلًا لمنسوب الحفرلا تستخدم Top Pavement بدل Datum
حساب إزالة التربة السطحيةEG قبل الإزالةسطح بعد إزالة Topsoil إن كان ممثلًا ومعتمدًاتجنب إضافتها مرة ثانية إلى الحفر العام
قياس أعمال منفذة بين مسحينAs-built Survey السابقAs-built Survey اللاحقالتغير قد يشمل تخزين مواد أو معدات أو أعمالًا غير مستحقة
قياس منطقة أعمال محدودةالسطحان المعتمدانضمن Bounded Areaيجب أن تغطي الأسطح كامل حدود المنطقة المقصودة

مهم: الـTop Surface يمثل عادة التشطيب النهائي، في حين أن الـDatum / Subgrade قد يكون أسفل طبقات الرصف. مقارنة EG مع Top عند حصر أعمال التأسيس قد تُدخل سماكات الرصف ضمن حجم الردم أو الحفر على نحو لا يطابق بنود الكميات.

-- إعلان --

للاطلاع على تكوين Top وDatum ومعنى الأكواد والحدود، راجع دليل استخراج Surface من Corridor في Civil 3D. أما بناء EG ومعالجة Breaklines وTIN فهي مفصلة في دليل إنشاء Surface في Civil 3D، لذلك سنركز هنا على حصر الكميات والتحقق منها بدل تكرار شرح إنشاء الأسطح.

متطلبات حساب كميات الحفر والردم بدقة: 8 فحوص قبل الضغط على Create Surface

  • وحدات القياس: تحقق أن الوحدات الأفقية والرأسية في المشروع بالمتر إذا كنت تريد م³؛ اختلاف الوحدات قد يغيّر الحجم بشكل كارثي.
  • المرجع الرأسي Vertical Datum: يجب أن يستخدم EG وسطح التصميم المرجع نفسه، لا مجرد القيم الرقمية المتقاربة.
  • تاريخ ونطاق المسح: هل يمثل EG الحالة قبل الأعمال فعلًا؟ أم بعد Clearing أو Excavation جزئي؟
  • سلامة TIN: افحص المثلثات الطويلة غير الواقعية والمناسيب الشاذة وBreaklines المفقودة.
  • التغطية المتبادلة: لا يمكن حساب فرق سليم في منطقة لا يتداخل فيها السطحان؛ راجع الحدود والفجوات.
  • المنسوب التصميمي المعتمد: راجع Revision والمخططات والمقاطع وحدود طبقات الرصف.
  • حدود القياس: فرّق بين Site Boundary وLimit of Work وExcavation/Fill Pay Limits.
  • الغرض من التقرير: هل تريد حجمًا هندسيًا للمقارنة، أم كمية تعاقدية، أم حجم مواد للنقل والتوريد؟

قاعدة QA/QC: احتفظ بنسخة مرجعية من الأسطح المستخدمة وتاريخ إصدار كل منها. لا تعتمد تقرير كميات دون أن تتمكن من إعادة إنتاجه من نفس المدخلات.

كيفية حساب الحفر والردم في Civil 3D باستخدام TIN Volume Surface خطوة بخطوة

الخطوة 1: تثبيت أسماء أسطح المقارنة

افتح Toolspace → Prospector → Surfaces وتأكد من وجود Surface للأرض الطبيعية وآخر للتصميم. سمّهما بوضوح، مثل EG_SURVEY_R02 وDATUM_ROAD_A_R03. إذا كان Surface لا يغطي النطاق بالكامل، أصلح بياناته ومصدره قبل إنشاء حجم الفرق.

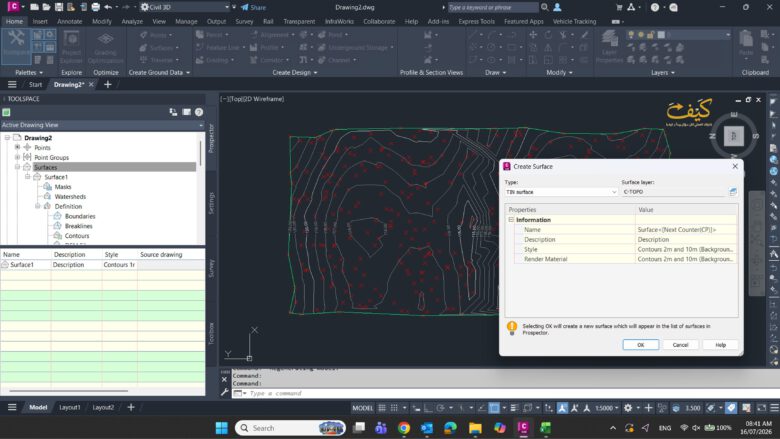

خطوات إنشاء سطح الأرض الطبيعية في Civil 3D من نقاط الرفع المساحي - كيف تحسب كميات الحفر والردم في Civil 3D
خطوات إنشاء سطح الأرض الطبيعية في Civil 3D من نقاط الرفع المساحي – كيف تحسب كميات الحفر والردم في Civil 3D

الخطوة 2: إنشاء سطح الحجوم TIN Volume Surface

  1. من Prospector انقر بزر الماوس الأيمن على Surfaces واختر Create Surface، أو افتح Analyze → Volumes and Materials → Volumes Dashboard ثم اختر إنشاء Volume Surface.
  2. في نافذة Create Surface غيّر Type إلى TIN Volume Surface.
  3. أدخل اسمًا يعرّف السطحين والإصدار، مثل VOL_EG_R02_TO_DATUM_R03.
  4. اختر Base Surface = EG_SURVEY_R02.
  5. اختر Comparison Surface = DATUM_ROAD_A_R03 أو FG وفق الغرض الحقيقي من القياس.
  6. حدّد Surface Style مناسبًا، ثم اضغط OK وانتظر اكتمال الحساب.

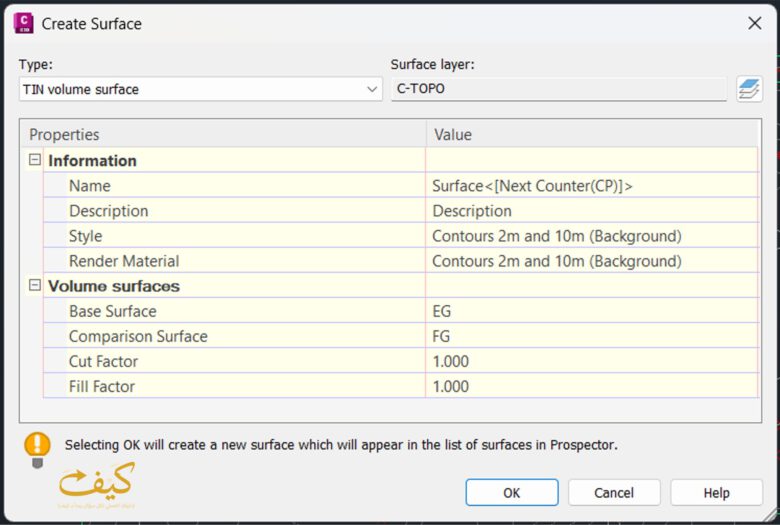

نافذة إنشاء سطح الحجوم TIN Volume Surface في Civil 3D مع تحديد السطح الأساسي وسطح المقارنة.
نافذة إنشاء سطح الحجوم TIN Volume Surface في Civil 3D مع تحديد السطح الأساسي وسطح المقارنة.

الخطوة 3: قراءة Unadjusted Cut وUnadjusted Fill

افتح Surface Properties → Statistics → Volume لقراءة Cut Volume وFill Volume وNet Volume، أو راجع القيم مباشرة في Volumes Dashboard. سجّل أولًا القيم Unadjusted؛ فهي الأحجام الهندسية الأساسية قبل إضافة أي معاملات مواد. ويمكنك لاحقًا إظهار Adjusted Cut/Fill في تقرير منفصل.

-- إعلان --

إذا ظهرت جميع المنطقة على أنها Cut مع أنك تتوقع Fill، اختر نقطة واضحة في الموقع وقارن منسوب EG مع سطح التصميم يدويًا. إذا كان التصميم أعلى ولكن الحساب يعرض حفراً، افحص تبديل Base/Comparison قبل أي إجراء آخر.

الخطوة 4: تحقق من مجال التداخل وحدود القياس

اعرض السطحين معًا، وتحقق من نقاط Tie-in وDaylight وحدود المشروع. لا تفترض أن مساحة موجودة على الرسم محسوبة تلقائيًا. إذا كنت تريد قطعة محددة ضمن Surface كبير، استخدم Bounded Area بدل تغيير حدود السطح الأصلي لكل عملية حصر.

الخطوة 5: قارن النتيجة بحساب مستقل

اختبر بقعة منتظمة من الموقع: مساحة 1,200 م² وفارق منسوب ثابت 0.35 م تعطي حجمًا نظريًا 1,200 × 0.35 = 420 م³. إن كان سطح التصميم أعلى من EG، يجب أن تظهر الكمية Fill. هذا اختبار لاتجاه النتيجة والمنطق، وليس بديلًا عن الحصر ثلاثي الأبعاد للمناطق المتغيرة.

مثال تطبيقي كامل: مشروع تسوية أرض يحوي مناطق Cut وFill

لنفترض أن مهندس الموقع يريد تجهيز منصة صناعية مساحتها 8,000 م². بعد مراجعة سطح الأرض الطبيعي وسطح التصميم، جرى تقسيم منطقة العمل لغرض التحقق الأولي إلى ثلاث مناطق بسيطة. الأرقام التالية افتراضية لأغراض التدريب، ولا تمثل مشروعًا حقيقيًا.

المنطقةالمساحة الأفقيةمتوسط فرق منسوب التصميم عن EGالكمية الهندسية التقريبية
A — منطقة حفر2,500 م²−0.60 مCut = 1,500 م³
B — منطقة ردم3,500 م²+0.40 مFill = 1,400 م³
C — منطقة حفر2,000 م²−0.20 مCut = 400 م³
الإجمالي8,000 م²—Cut = 1,900 م³ / Fill = 1,400 م³

الفرق الحجمي النظري = 1,900 − 1,400 = 500 م³ زيادة حفر. لكن هذه النتيجة وحدها لا تكشف ما إذا كانت الـ500 م³ فائض نقل إلى المرمى، لأن جزءًا من الحفر قد يكون صخريًا أو غير صالح للردم، ولأن أحجام المواد قبل الحفر وبعده وبعد الدمك ليست متكافئة تلقائيًا.

في النموذج الحقيقي ستكون مناسيب التضاريس متغيرة، ولذلك ينبغي أن تكون قيم TIN Volume Surface هي الحصر الهندسي النهائي بعد مراجعة المدخلات. أما هذه القسمة إلى مناطق فهي Sanity Check للتحقق من ترتيب الأحجام فقط.

هل Cut + Fill متوازنان؟ الفرق بين الحجم البنكي والحجم المفكك والمدموك

أحد أخطاء التسعير المنتشرة هو افتراض أن 1,000 م³ من التربة الطبيعية تكفي تلقائيًا لتنفيذ 1,000 م³ من الردم المدموك. في الحقيقة يوجد ثلاث حالات أساسية للمادة:

الحجمالاختصارما الذي يمثله؟أين يستخدم؟
Bank VolumeBCMالمادة في وضعها الطبيعي قبل الحفرالكميات الأرضية الهندسية وفق مرجع المسح
Loose VolumeLCMحجم المادة بعد الحفر والانتفاشتخطيط النقل وسعات الشاحنات وفق معامل مثبت
Compacted VolumeCCMحجم المادة بعد فرشها ودمكها للمتطلباتاحتياج الردم أو كمية التوريد وفق المواصفات

مثال واقعي من حيث المنطق: صافي الحفر صفر لكن المشروع يحتاج Borrow Material

افترض أن Civil 3D أعطاك Cut = 2,000 م³ وFill = 2,000 م³، أي أن الكميتين متساويتان هندسيًا. بعد اختبارات المختبر، تبيّن أن 80% فقط من مادة الحفر صالحة للردم، وأن كل 1 م³ من المادة الصالحة بحجمها البنكي يعطي افتراضيًا 0.90 م³ بعد الدمك وفق علاقة حجمية معتمدة في المثال.

  1. الحفر الصالح = 2,000 × 0.80 = 1,600 م³ BCM.
  2. الناتج المدموك المتوقع = 1,600 × 0.90 = 1,440 م³ CCM.
  3. الاحتياج التصميمي للردم = 2,000 م³ CCM، إذا كان Surface يمثل الحجم المدموك المطلوب.
  4. العجز المتوقع = 2,000 − 1,440 = 560 م³ CCM تحتاج إلى مصدر آخر أو تعديل خطة المواد.

هذه النتيجة مشروطة بصلاحية التربة وبالعلاقة الحجمية المفترضة في المثال. في المشاريع الفعلية استخدم Laboratory Compaction Data والكثافات الجافة ونسبة الرطوبة وتصنيف المادة ومتطلبات الطبقات، ولا تستخرج معاملات النقل والدمك من قاعدة عامة واحدة. يمكن استخدام أداة تصنيف التربة الهندسية للمراجعة التعليمية الأولية، لكنها ليست بديلًا عن نتائج المختبر المعتمدة.

كيف تستخدم Cut Factor وFill Factor في Volumes Dashboard؟

توضح Autodesk أن Cut Factor يُستخدم غالبًا لتمثيل زيادة الحجم عند نقل المادة المحفورة؛ فمعامل 1.20 يعني أن كل 1 م³ في الوضع الطبيعي يقابله 1.20 م³ حجمًا مفككًا ضمن الافتراض المستخدم. أما Fill Factor فعادة يكون أكبر من 1 عندما تحتاج كمية مادة مرجعية أكبر للحصول على حجم ردم مدموك محدد.

مثلًا، إذا كان 1 م³ من المادة في حالة مرجعية معينة ينتج 0.90 م³ بعد الدمك، فإن معامل التعويض لتلك الحالة = 1 ÷ 0.90 ≈ 1.111. وهو ليس 0.90. لكن لا تُدخل 1.111 دون تحديد مرجع حجم المادة الذي تحوّله؛ فقد تكون بيانات المشروع أصلًا مصاغة بالكثافات أو بالكميات المدموكة.

تحذير احترافي: طبّق Cut Factor وFill Factor داخل تقارير Adjusted Volumes وفق تعريفهما في Civil 3D، ولا تضاعف تطبيق المعامل نفسه مرة في البرنامج ومرة في Excel. احتفظ بالقيم Unadjusted دائمًا كمصدر هندسي أصلي.

حساب الحفر والردم داخل قطعة محددة باستخدام Bounded Volume

قد تحتاج لحساب أعمال Zone A وحدها أو مرحلة تنفيذية أو حدود عقد مستقل داخل مشروع كبير. بدل تغيير Outer Boundary للسطح الأساسي الذي تعتمد عليه بقية مخرجات المشروع، استخدم Bounded Volume داخل Volumes Dashboard.

  1. ارسم Polyline مغلقة تمثل Limit of Measurement، وتحقق من عدم تقاطعها الذاتي.
  2. افتح Analyze → Volumes and Materials → Volumes Dashboard وأضف Volume Surface أو أنشئها.
  3. حدد Volume Surface داخل Dashboard ثم اختر Add Bounded Volume.
  4. اختر الـPolyline أو كائن الحدود المدعوم؛ سيظهر Bounded Area تحت Volume Surface.
  5. راجع Cut وFill وArea للمنطقة وحدها، وميّزها باسم Zone أو Stage واضح.
  6. عند إعداد الإجمالي، لا تجمع السطح الكامل مع المناطق الفرعية التابعة له في الوقت نفسه حتى لا تُحسب الكميات مرتين.

انتبه إلى الأقواس والمنحنيات في Polyline وإعداد Mid-Ordinate Distance عند الحاجة، وإلى أن مساحة الحدود لا تضمن وجود بيانات Surface في كامل المنطقة. وقارن مجموع المناطق غير المتداخلة مع كامل المشروع لاكتشاف التكرار أو النقص.

إظهار الحفر والردم بالألوان داخل Civil 3D

يمكنك تحويل Volume Surface إلى خريطة لونية تشرح اتجاه الفرق الرأسي على كامل الموقع. عندما يكون Comparison − Base سالبًا تكون المنطقة في وضع حفر في ترتيب EG → FG المعتاد، وإذا كان موجبًا تكون في وضع ردم. لكن الألوان وحدها لا تمثل تقريرًا ماليًا ولا تحدد جودة المادة.

  1. حدد Volume Surface واضبط Style يعرض Elevation Analysis مثل Cut and Fill Banding الموجود في بعض القوالب.
  2. من Surface Properties → Analysis اختر تحليل Elevations، واستخدم Range Interval with Datum عندما يتيح القالب ذلك.
  3. حدّد النطاقات السالبة والموجبة حول الصفر، مثل درجات سلبية للـCut ودرجات موجبة للـFill.
  4. في Surface Style تأكد من تفعيل ظهور مكونات Elevations على الرسم.
  5. أضف Legend مع وحدات فرق المنسوب، وميّز بشكل واضح خط الصفر بين Cut وFill.
خريطة ملونة توضح مناطق الحفر باللون الأحمر ومناطق الردم باللون الأزرق في مشروع على Civil 3D.
خرائط Cut & Fill تُبرز مناطق اختلاف المناسيب بين EG والتصميم، لكنها لا تغني عن قراءة الأحجام العددية ومراجعة الحدود.

إذا كان لديك موقع واسع، فحسّن قراءة الخريطة باستخدام عدد مناسب من نطاقات التحليل بدل الاعتماد على نطاقين فقط؛ وهكذا تستطيع تمييز الفروقات الصغيرة من مناطق الحفر أو الردم الكبيرة.

Volumes Dashboard: من تقرير كميات بسيط إلى إدارة مراحل ومناطق المشروع

توفر Volumes Dashboard إدارة Volume Surfaces متعددة ومناطق Bounded Areas ومعاملات Adjusted Cut/Fill وتقارير ملخصة. هذه الأداة مناسبة لمقارنة مرحلتين تنفيذيتين، أو دراسة بدائل لتسوية الموقع، أو مراجعة منطقة واحدة بعد تعديل تصميمها.

خطوات إصدار تقرير مراجعة واضح

  1. أضف جميع Volume Surfaces المطلوبة إلى Dashboard وحدّد أي Bounded Areas تدخل في نطاق التقرير.
  2. تحقق من حالة التحديث بعد أي تعديل في EG أو FG، واستخدم Recompute Volumes أو Rebuild عند ظهور قيم قديمة.
  3. اعرض Unadjusted وAdjusted في جدولين أو أعمدة منفصلة.
  4. استعمل Generate Volume Report للحصول على تقرير بالأحجام، أو Insert Cut/Fill Summary لإدراج ملخص بالرسم.
  5. أرفق أسماء السطحين والمراجعة وحدود القياس والمعاملات المعتمدة وتاريخ استخراج التقرير.
لوحة التحكم بالكميات Volumes Dashboard في Civil 3D تعرض تقريرًا ملخصًا للحفر والردم.
عند استخدام Volumes Dashboard احتفظ بحجم Cut وFill الأصلي منفصلًا عن القيم المعدلة بعوامل النقل والدمك.

TIN Volume Surface أم Grid Volume أم Compute Materials؟ أي طريقة أنسب؟

لا توجد طريقة واحدة «الأدق دائمًا» لجميع المشاريع؛ لأن طرق الحساب تختلف في تمثيل الهندسة ومصادر البيانات والتباعد بين العينات. اختر الطريقة بناءً على طبيعة النموذج، والغرض التعاقدي، وحساسية التضاريس، ومتطلبات التقرير.

الطريقةمتى تكون مناسبة؟القيود التي يجب مراجعتها
TIN Volume Surfaceمقارنة سطحين تفصيليين لموقع أو منصة أو طريقجودة TIN، حدود التداخل، سطح القياس الصحيح
Grid Volume Surfaceحسابات تقديرية سريعة أثناء دراسة بدائل الموقعالحجم تقريبي بين نقاط الشبكة ويتأثر بالتباعد والاتجاه
Sample Lines + Compute Materialsمشاريع خطية، تقارير مواد حسب المحطات، Corridor ShapesSample Line Interval، Swath Width، Material Criteria وطريقة التكامل

بحسب Autodesk، تدعم حسابات المواد بالمقاطع طرق Average End Area وPrismoidal وComposite. قد يكون Composite مفيدًا حين تحتوي الأسطح على تغيرات أدق من تباعد خطوط العينات، ولكن اختيار الطريقة يجب أن يتوافق مع متطلبات المشروع وأسلوب القياس.

كيف أحسب الحفر والردم لمشروع طريق بواسطة Sample Lines؟

  1. أنشئ Alignment معتمدًا ثم Sample Line Group تغطي نطاق الأعمال كاملة.
  2. فعّل مصادر المقاطع الصحيحة: EG وDatum/Subgrade أو أي Surface يتطلبه بند القياس.
  3. وزّع Sample Lines عند الفواصل المعتمدة وأضف محطات عند تغير الميول وTargets وRegions والتقاطعات.
  4. من Analyze → Volumes and Materials → Compute Materials اربط Quantity Takeoff Criteria بالمصادر الفعلية.
  5. اختر أسلوب الحساب المطابق لمتطلبات العقد، ثم راجع Material List واخرج Volume Tables أو Reports.
  6. قارن بضع محطات مع Sections فعلية وتأكد من دخول المناطق المقصودة وحدها في الحساب.
قطاع عرضي لطريق في Civil 3D يوضح مناطق الحفر والردم المحددة.
يُستخدم المقطع العرضي لمراجعة حدود Cut وFill عند المحطات، لكن دقته تتأثر بمصادر البيانات وتوزيع Sample Lines.

لشرح توزيع القطاعات وتفعيل Section Sources بالتفصيل، انتقل إلى كيفية إنشاء Sample Lines في Civil 3D. ولا تستخدم طريقة المقاطع بدل TIN Volume Surface فقط لأن المشروع طريق؛ قارن الطريقتين عند الحاجة وتحقق من تعريفهما المتطابق للحدود والمنسوب.

كيف تمنع التكرار عند حساب Topsoil وUnsuitable Material وRock Excavation؟

قد يكون لديك في BOQ بنود مستقلة لإزالة التربة السطحية، والحفر في التربة العادية، والحفر الصخري، وإزالة المواد غير الصالحة، والردم المختار. لا يستطيع Volume Surface بمقارنة EG مع Datum وحده تمييز نوع المادة الموجودة بينهما؛ فهو يحسب فرقًا هندسيًا، وليس تقريرًا جيولوجيًا.

إذا أردت فصل البنود، فأنشئ أسطح الطبقات أو حدود مناطق الأعمال استنادًا إلى Geotechnical Investigation وApproved Cross Sections وAs-built Surveys بحسب الحاجة، وعرّف طريقة لكل بند تمنع احتساب حجم واحد ضمن بندين. مثال: إزالة Topsoil قبل الحفر العام تستلزم تحديد سطح مرجعي واضح بعد الإزالة إذا كان العقد يقيس البندين على هذا الأساس.

اختبار الحساسية: كيف يغيّر خطأ منسوب بسيط قيمة المشروع؟

افترض أن حدود القياس تحتوي على 8,000 م²، وأن هناك خطأً منتظمًا مقداره 0.10 م في أحد السطحين مقارنة بالمرجع الصحيح. التأثير التقريبي على الحجم قد يصل إلى 8,000 × 0.10 = 800 م³ إذا امتد الفرق إلى كامل المساحة وفي اتجاه واحد. هذا لا يعني بالضرورة أن 800 م³ ستكون كلها Cut أو Fill، ولكنه يوضح حساسية النتائج.

إذا افترضنا فقط لأغراض المثال معدل بند مقداره 45 ريالًا/م³، فإن فرق 800 م³ يعادل 36,000 ريال كقيمة حسابية محتملة. السعر افتراضي بالكامل، والمبالغ الفعلية تعتمد على بنود العقد، ونوع التربة، والنقل، والتحميل، والتخلص من المواد والتسوية.

الدرس المالي: زيادة الدقة العشرية في التقرير لا تعالج أخطاء Survey أو Vertical Datum أو حدود الحساب. دقة الإدخال أولًا، ثم طريقة الحساب، ثم التقريب النهائي.

أهم 12 خطأ تؤدي إلى Cut & Fill غير موثوق

المشكلةالأثر المحتملالإجراء الصحيح
عكس Base وComparisonتبادل Cut وFillراجع مناسيب نقطة معلومة واختبر الإشارة
EG بتاريخ خاطئاحتساب أعمال منفذة سابقًا أو إسقاطهاثبّت حالة Survey وتاريخها
استخدام Top بدل Datumإدخال سماكات الرصف في الكميات الأرضيةطابق السطح مع بند القياس
Vertical Datum مختلففرق ارتفاع منتظم وكبيرقارن نقاط التحكم والمراجع الرأسية
فجوات في تغطية أحد السطحيننقص المساحة المحسوبةافحص منطقة التداخل وSurface Boundaries
TIN Triangles غير واقعيةقيمة زائدة/ناقصة محليًاافحص Breaklines والمثلثات والمصدر
تغيير Boundary الأصلية لكل منطقةتضارب مخرجات أخرىاستخدم Bounded Areas مناسبة
جمع كامل Surface مع أجزاء منهDouble Countingافصل الإجمالي عن المناطق التابعة
تطبيق عوامل الدمك مرتينAdjusted Volumes مبالغ فيهاوثّق معامل كل حالة مرجعية
اعتبار كل Cut مادة صالحةنقص Borrow مفاجئافصل التصنيف وصلاحية المادة عن الحجم
تباعد Sample Lines كبير عند التحولاتفقد تفاصيل كميات الطرقأضف محطات حرجة وراجع الطريقة
نتائج Dashboard قديمةتقرير لا يعكس آخر تعديلنفّذ Recompute/Rebuild وسجّل Revision

نموذج QA/QC مختصر قبل اعتماد Earthwork Quantity Report

  • المصادر: ملفا EG والتصميم، وإصدارهما وتاريخ الرفع ومرجع الإحداثيات.
  • التعريف: هل سطح المقارنة Top أو Datum أو Stage Surface؟ وهل هذا مطابق للعقد؟
  • التغطية: مساحات التقاطع والمناطق المستبعدة والفجوات وBoundaries معروفة.
  • المنهجية: TIN Volume أو Grid أو Sectional Method موثقة، وأية عوامل مواد منفصلة.
  • الإشارة: اختبار نقطة معلومة يؤكد التمييز بين Cut وFill.
  • التحقق: مقارنة منطقة بسيطة مع مساحة × فرق منسوب أو مقطع مستقل.
  • الفصل: Unadjusted/Adjusted والمواد المختلفة وبنود BOQ غير مدمجة عشوائيًا.
  • التوثيق: تقرير باسم المشروع وتاريخ الحساب والمراجعة والمهندس المراجع.

نموذج جدول ملخص يمكن وضعه في تقرير المشروع

البندمثال تعبئةماذا يجب توثيقه؟
Base SurfaceEG_SURVEY_R02تاريخ Survey ومصدره
Comparison SurfaceDATUM_ROAD_R03المرجع التصميمي المعتمد
Measurement AreaZone-01 / 8,000 m²Polyline/Boundary ورقم المراجعة
Unadjusted Cut1,900 m³حجم هندسي من Surface
Unadjusted Fill1,400 m³حجم هندسي من Surface
Net Balance500 m³ زيادة Cut حسابيًافارق حسابي لا يثبت صلاحية مادة
Cut / Fill Factorsبحسب المواصفات والمختبرتعريف الوحدة ومرجع حجم المادة
Approval / RevisionRev.03 — For Reviewتاريخ التقرير والجهة المعتمدة

يمكنك الاستفادة من الحاسبة الهندسية Civil & Finish Engineering Calculators لاختبار سيناريوهات مبسطة بصورة مستقلة، مع المحافظة على ملف الحساب الأصلي. وفي المشاريع الكبيرة، ينبغي حفظ نسخة التقرير الناتج من Civil 3D مع جداول المراجعة والأدلة الهندسية.

الأسئلة الشائعة عن حساب كميات الحفر والردم في Civil 3D

كيف أحسب كميات الحفر والردم بين سطحين في Civil 3D؟

أنشئ TIN Volume Surface، واختر Existing Ground كـBase وسطح القياس التصميمي كـComparison، ثم اقرأ Unadjusted Cut وUnadjusted Fill من Statistics أو Volumes Dashboard، وافحص حدود الحساب ونقطة تحقق مستقلة.

ما الفرق بين TIN Volume Surface وGrid Volume Surface؟

TIN Volume يمثل مقارنة تعتمد على هندسة مثلثات السطحين، بينما Grid Volume يستخدم شبكة نقاط بفواصل يحددها المستخدم ويكون تقديريًا بين نقاط الشبكة؛ لذلك يتأثر بحجم الخلية.

لماذا تظهر Cut بدل Fill في Civil 3D؟

قد تكون Base وComparison مقلوبتين، أو أن أحد السطحين يستخدم مرجعًا رأسيًا مختلفًا. اختبر منسوب نقطة واضحة قبل تغيير الإعدادات.

كيف أحسب حجم حفر منطقة واحدة فقط؟

أنشئ Closed Polyline تمثل حدود المنطقة ثم استخدم Add Bounded Volume في Volumes Dashboard، وتحقق من أن السطحين يغطيان حدودها.

هل Net Volume = صفر يعني عدم الحاجة إلى توريد أو نقل تربة؟

لا. تساوي الحجم الهندسي للحفر والردم لا يثبت أن الحفر صالح للردم، أو أن الأحجام البنكية والمفككة والمدموكة متكافئة.

هل يجب استخدام Sample Lines في حساب Cut & Fill؟

ليس دائمًا. TIN Volume Surface مناسب لمقارنة سطحين مباشرة؛ أما المقاطع فمفيدة للتقارير الخطية حسب المحطات ومتطلبات طريقة الحصر.

كيف أختار بين EG وFG وDatum عند حساب الحفر؟

اتبع منسوب القياس المحدد في المخططات وبنود BOQ. في الطريق قد يكون المطلوب حتى Subgrade/Datum بدل سطح الرصف النهائي Top.

هل يحسب Civil 3D التربة الصخرية والمواد غير الصالحة تلقائيًا؟

لا؛ الفرق بين سطحين يعطي حجمًا هندسيًا. الفصل حسب نوع المادة يحتاج بيانات Geotechnical وأسطحًا أو حدودًا مستقلة ومعايير حصر واضحة.

لماذا تغيرت الكميات بعد تحديث Corridor؟

قد يتغير Top/Datum Surface عند تعديل Profile أو Assembly أو Targets أو Regions. افحص حالة إعادة البناء والمراجعة الأخيرة ثم حدّث Volume Surface.

هل أستطيع نقل Cut & Fill مباشرة إلى BOQ؟

يمكن الاستفادة من التقارير في إعداد BOQ، لكن اعتماد الكميات النهائية يتطلب مراجعة طريقة القياس والحدود والتربة والكثافات ومطابقة العقد والرسومات ونتائج الموقع.

المصادر الرسمية والمقالات المكملة

اعتمد الشرح الفني الأساسي على وثائق Autodesk الخاصة بإنشاء أسطح الحجوم ولوحة Volumes Dashboard وحساب المواد عبر Sample Lines. يُنصح بمراجعة الإجراءات الدقيقة بحسب إصدار Civil 3D والقوالب المستخدمة في المشروع.

الخلاصة: متى تصبح كميات Cut & Fill قابلة للاعتماد؟

حساب كميات الحفر والردم في Civil 3D ليس رقمًا تحصل عليه من أمر واحد؛ بل سلسلة قرارات هندسية قابلة للتدقيق: سطح أرض قائم صحيح، سطح مقارنة يمثل بند القياس المطلوب، حدود عمل واضحة، طريقة حساب مناسبة، مواد ومعاملات موثقة، واختبار مستقل يؤكد الاتجاه والحجم.

إذا كان هدفك تقديرًا أوليًا، فقد تكفي مقارنة TIN مع مراجعة سريعة. أما إذا كان التقرير مخصصًا للتسعير أو المستخلصات أو اعتماد كميات تنفيذية، فلا تختصر الخطوات المتعلقة بحدود القياس، وصلاحية المواد، والكثافات، ومراجعة الأسطح وتواريخها. الدقة تبدأ بتعريف ما تقيسه قبل حسابه.

-- إعلان --

ليث الغرايبة

ليث الغرايبة مهندس وصانع محتوى شغوف بتبسيط المعرفة. يمتلك خبرة واسعة في الهندسة المدنية ويدمجها مع اهتماماته في تطوير الويب، وتحسين محركات البحث (SEO)، وأدوات الذكاء الاصطناعي. مؤسس موقع "كيف" (Keifa.net) وموقع (Method-Statement.com).

اترك تعليقاً

لن يتم نشر عنوان بريدك الإلكتروني. الحقول الإلزامية مشار إليها بـ *

ثلاثة × 5 =

زر الذهاب إلى الأعلى
