كيفية اختيار قطر أنبوب تصريف الأمطار: أدوات مجانية في 2026

يعد اختيار قطر أنبوب تصريف الأمطار خطوة حيوية في تصميم البنية التحتية للمباني والمدن. إنها ليست مجرد عملية اختيار عشوائي، بل هي علم دقيق يضمن حماية الممتلكات والأرواح. نظام التصريف الفعال هو خط الدفاع الأول ضد تجمع المياه، الفيضانات، والأضرار الهيكلية التي قد تلحق بالأساسات والطرق.

• حماية المباني: يمنع تجمع المياه حول الأساسات، مما يقلل من خطر الرطوبة، تسرب المياه، وتآكل الخرسانة.
• سلامة الطرق: يضمن تصريف المياه السريع من على أسطح الطرق، مما يقلل من حوادث الانزلاق المائي ويحافظ على طبقة الأسفلت.
• مخاطر الاختيار الخاطئ: اختيار قطر أصغر من اللازم يؤدي إلى فيضان الشبكة وتجمع المياه، بينما اختيار قطر أكبر من اللازم قد يؤدي إلى سرعات تدفق منخفضة جداً، مما يسبب ترسب المواد الصلبة وانسداد الأنابيب على المدى الطويل، بالإضافة إلى التكلفة غير المبررة.

1. البيانات الأساسية قبل البدء بالحسابات

قبل الغوص في المعادلات الهندسية، يجب جمع مجموعة من البيانات الدقيقة التي تشكل أساس عملية التصميم. أي خطأ في هذه البيانات المدخلة سينتج عنه تصميم غير فعال. تشمل هذه البيانات:

أدوات مجانية لتصميم شبكات تصريف مياه الأمطار

يمكن للمهندسين الاستفادة من صفحة أدوات ليث الهندسية المجانية لإجراء حسابات تصميم شبكات تصريف مياه الأمطار مباشرة عبر المتصفح. تتضمن الصفحة أداة Storm Network Designer لنمذجة شبكة متكاملة وربط التدفقات بين أحواض التجميع والمناهل ونقاط الالتقاء والمصب، إلى جانب أداة Storm Pipe Designer لحساب التصرف واختيار قطر أنبوب تصريف الأمطار وانحداره بالاعتماد على مساحة حوض التجميع وشدة الهطول وخصائص التدفق. تساعد هذه الأدوات على تجربة بدائل التصميم بسرعة وإجراء الفحوصات الأولية، مع ضرورة اعتماد النتائج النهائية وفق كود المشروع ومتطلبات الجهة المختصة ومراجعتها بواسطة مهندس مؤهل.

-- إعلان --

1. مساحة حوض التجميع (Catchment Area): هي المساحة الإجمالية (بالمتر المربع أو الهكتار) التي ستتجمع منها مياه الأمطار وتتوجه نحو نقطة التصريف.
2. شدة الأمطار التصميمية (Rainfall Intensity): هي أقصى معدل لهطول الأمطار (مليمتر/ساعة) متوقع في المنطقة، ويتم الحصول عليه من البيانات المناخية التاريخية والأكواد المحلية.
3. فترة التكرار (Return Period): هي المدة الزمنية التي يُتوقع أن يتكرر خلالها هطول مطري بشدة معينة (مثلاً، عاصفة تحدث مرة كل 10 سنوات أو 50 سنة).
4. معامل الجريان السطحي (Runoff Coefficient): هو نسبة مياه الأمطار التي تتحول إلى جريان سطحي بدلاً من امتصاصها في التربة، ويعتمد على نوع السطح.

2. حساب تدفق مياه الأمطار (الطريقة العقلانية)

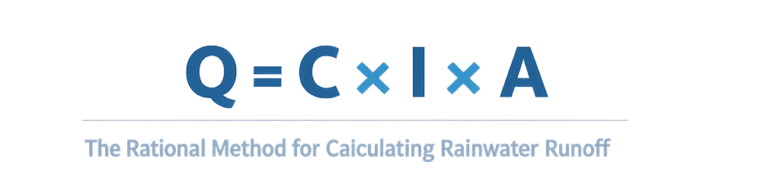

تعتبر الطريقة العقلانية (Rational Method) من أشهر وأبسط الطرق المستخدمة لتقدير ذروة تدفق مياه الأمطار في الأحواض الصغيرة. تعتمد على معادلة بسيطة تربط بين العوامل الرئيسية التي تؤثر على كمية المياه المتدفقة.

المعادلة الأساسية: Q = C * I * A

• Q: هو معدل التدفق التصميمي (متر مكعب/ثانية).
• C: هو معامل الجريان السطحي (بدون وحدة).
• I: هي شدة الأمطار التصميمية (متر/ثانية).
• A: هي مساحة حوض التجميع (متر مربع).

من الضروري جداً توحيد الوحدات قبل تطبيق المعادلة لضمان الحصول على نتيجة صحيحة. عادة ما تُعطى شدة الأمطار بالـ (مم/ساعة)، لذا يجب تحويلها إلى (م/ثانية) بالقسمة على (3,600,000).

3. تحديد معامل الجريان السطحي (C)

يعكس معامل الجريان السطحي مدى نفاذية السطح الذي تسقط عليه الأمطار. كلما كان السطح غير منفذ للماء، ارتفعت قيمة المعامل وازدادت كمية المياه الجارية. إليك بعض الأمثلة الشائعة:

• الأسطح الخرسانية والأسفلتية (طرق، أسطح مبانٍ): يتراوح المعامل بين 0.70 و 0.95.
• المناطق العشبية والحدائق: يتراوح المعامل بين 0.05 و 0.35 حسب نوع التربة وميلانها.
• الأسطح الحصوية: يتراوح المعامل بين 0.40 و 0.60.

في حال كان حوض التجميع يحتوي على أنواع مختلفة من الأسطح، يتم حساب المعامل المركب (Composite C) بأخذ المتوسط الموزون لكل مساحة ونوع سطح.

يوفر برنامج Autodesk Civil 3D أدوات قوية ودقيقة لأتمتة هذه العملية، متجاوزًا أخطاء الحسابات اليدوية التقليدية. ببساطة، الحفر (Cut) هو حجم التربة التي يجب إزالتها، بينما الردم (Fill) هو حجم المواد المطلوبة لملء الفراغات والوصول للمناسيب التصميمية. في هذا الدليل الشامل لعام 2026، تعرف بالتفصيل على كيفية حساب الحفر والردم في Civil 3D بدقة واحترافية.

4. حساب سعة الأنبوب باستخدام معادلة ماننج

بعد حساب كمية المياه المتوقع تدفقها (Q)، تأتي خطوة إيجاد قطر الأنبوب القادر على استيعاب هذا التدفق. هنا يأتي دور معادلة ماننج (Manning’s Equation)، وهي معادلة أساسية في علم الهيدروليكا لوصف تدفق المياه في القنوات المفتوحة والأنابيب.

المعادلة: V = (1/n) * R^(2/3) * S^(1/2)

• V: سرعة تدفق المياه داخل الأنبوب (م/ث).
• n: معامل خشونة ماننج (يعتمد على مادة الأنبوب، مثلاً 0.013 للـ PVC).
• R: نصف القطر الهيدروليكي (مساحة مقطع التدفق مقسومة على المحيط المبلل).
• S: انحدار الأنبوب الطولي (متر/متر).

بمعرفة السرعة (V)، يمكن حساب سعة تدفق الأنبوب القصوى (عندما يكون ممتلئاً) من خلال ضرب السرعة في مساحة مقطع الأنبوب (Q_pipe = V * Area). نقوم بتجربة أقطار قياسية مختلفة حتى نجد قطراً تكون سعته (Q_pipe) أكبر بقليل من التدفق التصميمي (Q) المحسوب بالطريقة العقلانية.

5. اعتبارات هندسية حاسمة عند التصميم

لا يقتصر الأمر على الحسابات فقط، بل هناك عوامل هندسية يجب مراعاتها لضمان كفاءة واستدامة الشبكة:

• سرعة التنظيف الذاتي (Self-Cleansing Velocity): يجب ألا تقل سرعة المياه في الأنبوب عن حد معين (عادة 0.6 إلى 0.75 م/ث) لضمان قدرتها على جرف الرواسب ومنع الانسداد.
• السرعة القصوى (Maximum Velocity): يجب ألا تزيد السرعة عن حد معين (عادة 3 م/ث) لتجنب تآكل جدار الأنبوب الداخلي.

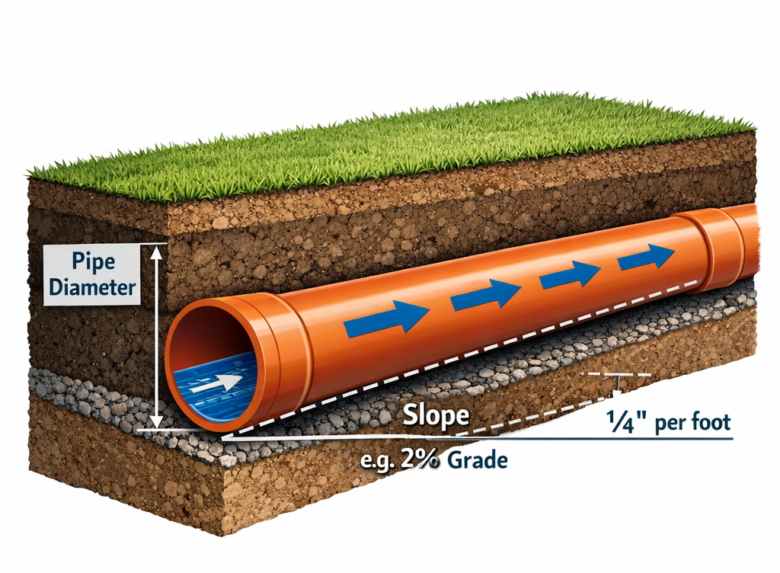

• الانحدار الطولي (Slope): هو العامل الرئيسي الذي يتحكم في سرعة المياه. يجب اختيار انحدار مناسب يحقق سرعة التنظيف الذاتي دون تجاوز السرعة القصوى.
• نسبة الامتلاء (Fill Ratio): في تصميم شبكات الصرف الصحي، لا يُسمح بامتلاء الأنبوب بالكامل للسماح بالتهوية. في شبكات تصريف الأمطار، يمكن السماح بالتدفق الكامل (Full Flow) في ظروف الذروة.

6. مثال عملي مبسط لاختيار قطر أنبوب تصريف الأمطار

لنفترض أن لدينا سطح مبنى خرساني مساحته 500 متر مربع (A)، في منطقة شدة الأمطار التصميمية لها 100 مم/ساعة (I)، ومعامل الجريان للخرسانة 0.9 (C).

1. توحيد الوحدات: I = 100 / 3,600,000 = 0.0000278 م/ث.
2. حساب التدفق (Q): Q = 0.9 * 0.0000278 * 500 = 0.0125 م³/ث.
3. اختيار الأنبوب: الآن نبحث عن قطر أنبوب PVC (n=0.013) عند انحدار 1% (S=0.01) يمكنه تمرير 0.0125 م³/ث.
4. التجربة والتحقق: بعد تطبيق معادلة ماننج، نجد أن أنبوباً بقطر 200 مم (0.2 متر) يمكنه تمرير تدفق يصل إلى حوالي 0.05 م³/ث بسرعة 1.6 م/ث. هذه السرعة ممتازة (أكبر من سرعة التنظيف الذاتي وأقل من القصوى).
5. القرار: بما أن سعة أنبوب 200 مم (0.05 م³/ث) أكبر من التدفق المطلوب (0.0125 م³/ث)، فإنه يعتبر خياراً آمناً ومناسباً.

هذا المثال هو تبسيط للعملية، ولكن يوضح الخطوات الأساسية المتبعة في تصميم واختيار قطر أنبوب تصريف الأمطار بشكل صحيح وفعال.
