بيان طريقة تركيب الجيوجريد لتدعيم جسور الطرق 2026

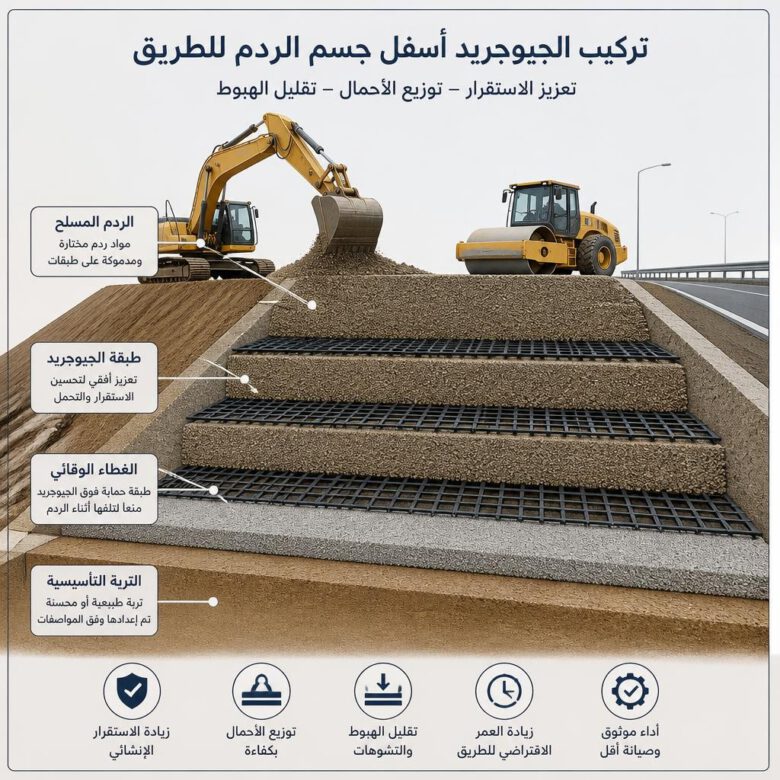

يحدد بيان طريقة تركيب الجيوجريد لتدعيم جسور الطرق الإجراء المنضبط لاستلام لفات الجيوجريد وتخزينها ومناولتها وتوقيع مواقعها وفرشها وربطها أو تراكبها وتثبيتها مؤقتاً وتغطيتها ودمك الردم فوقها وفحصها وحمايتها. وينطبق على التسليح القاعدي أسفل الجسر الترابي، وطبقات التسليح داخل الردم، والمنحدرات المسلحة، وتوسعة الطرق، والمناطق الانتقالية، ومنصات العمل، وغيرها من تطبيقات التربة المسلحة المبينة في الرسومات المعتمدة للتنفيذ.

لا يعتمد أداء النظام على مقاومة الشد الاسمية وحدها؛ بل يتأثر أيضاً بـاتجاه المقاومة، والاستمرارية، وطول التثبيت، وتفاعل التربة مع الجيوجريد، وجودة الوصلات، والحصر، ونوعية الردم، والدمك، والتلف أثناء التنفيذ. وقد تكون مادة مطابقة للشهادة غير قادرة على تحقيق وظيفة التصميم إذا ركبت في اتجاه خاطئ أو غطيت بردم غير مناسب أو تعرضت أضلاعها ووصلاتها للتلف.

يطبق هذا البيان بالاقتران مع الرسومات المعتمدة، والتصميم والتقرير الجيوتقنيين، ومواصفات الأعمال الترابية، واعتماد المادة، وتعليمات المصنع، وخطة الفحص والاختبار، وتقييم المخاطر الخاص بالمشروع. وعند التعارض لا يجوز للفريق الميداني اختيار المتطلب الذي يراه أكثر تحفظاً بصورة تلقائية؛ بل يجب الرجوع إلى ترتيب أولوية وثائق العقد وطلب توضيح فني مكتوب عندما يؤثر التعارض في وظيفة التسليح.

يمثل تركيب الكمرات الخرسانية سابقة الإجهاد إحدى أكثر مراحل إنشاء الجسور حساسية؛ فالمنشأ الدائم قد يكون مصمماً لتحمل أحمال كبيرة، لكن الكمرة المنفردة قد تكون معرضة للانقلاب الجانبي أو الالتواء أو التشقق خلال النقل والرفع والدوران والارتكاز المؤقت، وقبل اكتمال الحواجز العرضية أو الإطارات الرابطة أو بلاطة الجسر. تعرف على طريقة تركيب الكمرات الخرسانية مسبقة الإجهاد.

1. نطاق وغرض بيان طريقة تركيب الجيوجريد

الغرض هو ضمان تركيب كل طبقة بطريقة قابلة للتتبع والفحص قبل الإخفاء بحيث يطابق الجسر المسلح هندسة التصميم ومناسيبه وكثافة ردمه ومتطلبات المتانة والاستقرار. ويشمل نطاق العمل ما يأتي:

• فحص وقبول التربة التأسيسية أو طبقة الردم السابقة.
• فحص اللفات عند التسليم وربط أرقامها بمناطق التركيب.
• التخزين الآمن والنقل إلى واجهة العمل دون سحق الحواف أو قطع الأضلاع.
• التحقق من اتجاه المقاومة وحدود كل طبقة ومنسوبها وطولها.
• الفرد والمحاذاة وإزالة الارتخاء والتثبيت المؤقت.
• تنفيذ التراكبات أو الوصلات أو تفاصيل اللف حول الواجهة حسب التصميم.
• وضع الردم الوقائي الأولي والتحكم في حركة المعدات.
• فرش الردم المسلح ودمكه واختباره على طبقات منتظمة.
• تحديد التلف وإيقاف العمل وإصلاحه أو استبدال الجزء المتضرر.
• تنفيذ الطبقات المتعاقبة وإعداد سجلات الرفع المساحي والتسليم.

لا يعامل الجيوجريد على أنه غشاء فصل عادي. فعندما يكون جزءاً من نظام الاستقرار الدائم، تصبح كل طبقة منه عنصراً إنشائياً جيوصناعياً مدفوناً لا يمكن التحقق منه بصرياً بعد التغطية، ولذلك يمثل فحص ما قبل الردم نقطة رقابية أساسية.

ينبغي تنسيق هذا البيان مع تقييم مخاطر تركيب الجيوجريد ومع قائمة فحص تركيب الجيوجريد وخطة الفحص والاختبار المعتمدة للمشروع.

2. الوثائق الحاكمة والمعايير والمراجع

تحكم وثائق المشروع المعتمدة بأحدث مراجعة مسموح بها تعاقدياً. ويجب قبل التنفيذ تحديد أولوية العقد والمواصفات والرسومات والتقرير الجيوتقني واعتماد المنتج وتعليمات المصنع. وأي اختلاف في درجة المنتج أو اتجاهه أو طوله أو منسوبه أو وصله أو نوع الردم أو ترتيب التنفيذ يحال إلى المهندس أو المصمم قبل المتابعة.

المراجع الفنية التي قد يحددها العقد

• المعيار ASTM D6637/D6637M لتحديد خواص الشد للجيوجريد بطريقة الضلع المفرد أو مجموعة الأضلاع.
• المعيار ASTM D5818 لتعريض واسترجاع العينات المستخدمة في تقييم تلف الجيوصناعيات أثناء التركيب.
• المعيار ASTM D4873/D4873M لتعريف لفات الجيوصناعيات وتخزينها ومناولتها وأخذ عيناتها.
• المعيار ASTM D5262 لتقييم الزحف والانهيار بالزحف تحت الشد غير المحصور للجيوصناعيات المستعملة في التسليح.
• المعيار ISO 10319 لاختبار الشد بعينة عريضة للجيوصناعيات.
• المعيار ASTM D6706 لقياس مقاومة سحب الجيوجريد من التربة عند الحاجة إلى إثبات تفاعل المنتج مع الردم.
• المعيار ASTM D5321/D5321M لتحديد مقاومة القص عند السطح البيني بين التربة والجيوصناعيات أو بينها وبين مواد أخرى.
• EN 13251 لخصائص الجيوصناعيات المطلوبة في الأعمال الترابية والأساسات والمنشآت الساندة، عندما تكون مرجعية المشروع أوروبية.
• BS 8006-1 للممارسات المرتبطة بالتربة المسلحة وغيرها من الردميات المسلحة، إذا اعتمده العقد.
• دليل الجدران والمنحدرات المسلحة الصادر عن الإدارة الفيدرالية للطرق السريعة، ومتطلبات هيئة الطرق المحلية ومواصفات المشروع.

يستخدم إصدار المعيار المحدد في العقد ما لم تعتمد مراجعة أحدث رسمياً. كما يجب عدم الخلط بين اختبار اعتماد المنتج وفحص التنفيذ؛ فشهادة الشد أو الزحف لا تثبت اتجاه الطبقة أو طولها أو سلامتها بعد مرور المعدات.

الفرق بين المقاومة الاسمية ومقاومة التصميم طويلة الأمد

لا يجوز استبدال المنتج اعتماداً على مقاومة شد قصوى متشابهة فقط. ففي كثير من مناهج التصميم تستخرج مقاومة التصميم طويلة الأمد من المقاومة المميزة بعد تطبيق معاملات خفض مرتبطة بالزحف وتلف التركيب والمتانة والوصلات، وفق الإطار التصميمي المعتمد:

مقاومة التصميم طويلة الأمد = المقاومة المميزة ÷ (معامل الزحف × معامل تلف التركيب × معامل المتانة × معامل الوصلة)

قد يختلف تعريف كل معامل وطريقة إدخال معاملات الأمان الجزئية بين المواصفات. لذلك فإن مطابقة المقاومة القصوى وحدها ليست دليلاً على التكافؤ بين منتجين مختلفين.

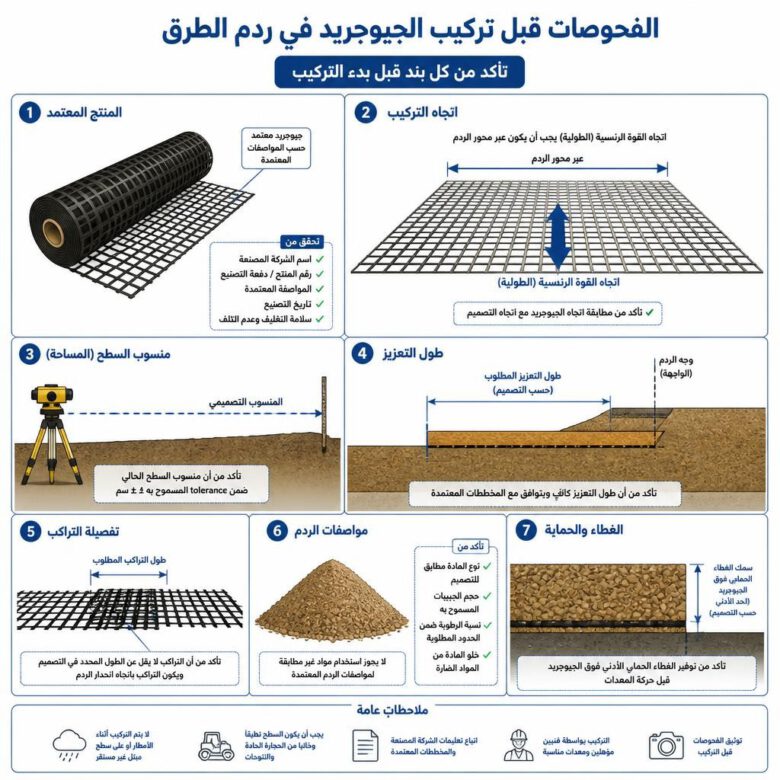

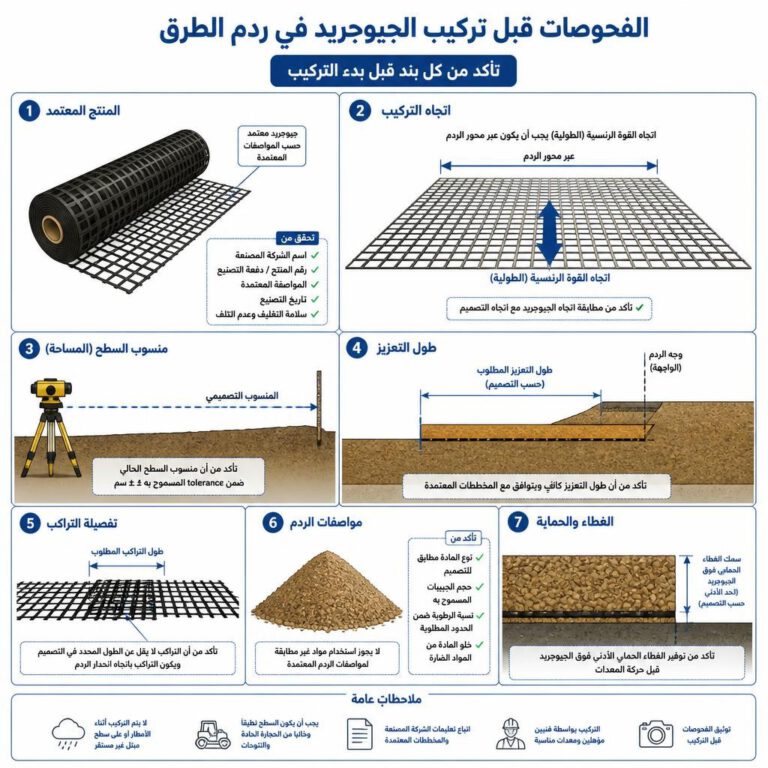

3. المتطلبات الفنية الواجب تأكيدها قبل التركيب

المتطلبات الآتية خاصة بالتصميم ولا تستخرج من بيان عام. ويجب على مهندس الموقع ومهندس الجودة تسجيل قيمها في نموذج تحضير الطبقة قبل فتح أول لفة:

• نوع ودرجة الجيوجريد: البوليمر، وشكل الفتحات، وتكوين الوصلات، وعرض اللفة، واتجاها المقاومة، والمقاومة التصميمية المطلوبة.
• اتجاه المقاومة: اتجاه التصنيع أو الاتجاه العرضي أو الأداء متعدد الاتجاهات، وربطه باتجاه القوة في التصميم.
• منسوب الطبقة: المنسوب المختزل، والسلسلة، والإزاحة عن المحور، وحدود البداية والنهاية.
• طول التسليح: الطول الكلي وطول الامتداد خلف منطقة الانهيار أو الوجه، وأي طول للالتفاف.
• التراكب أو الوصلة: مقدار التراكب المسموح، واتجاهه، وما إذا كانت الوصلة الميكانيكية أو القضيبية أو الربط مطلوباً.
• التثبيت المؤقت: نوع المسامير أو الدبابيس أو أكياس الرمل ومواقعها دون اعتبارها تثبيتاً إنشائياً دائماً.
• الردم المسلح: المصدر والتدرج والحجم الأقصى للحبيبات واللدونة والمتانة والكيمياء وزاوية الاحتكاك المعتمدة.
• الغطاء الوقائي الأولي: السمك المطلوب قبل السماح بنوع محدد من المعدات.
• سمك الرفعة: السمك المفكك والمدموك، ونوع المدحلة، وسرعتها، ونمط الاهتزاز وعدد المرورّات.
• معيار الدمك: الكثافة الحقلية وحدود الرطوبة وطريقة الاختبار وتواتره.
• معالجة التلف: حدود القبول وتفاصيل الرقعة أو الاستبدال والجهة المخولة باعتماد الإصلاح.

لا تعتمد أرقام شائعة مثل تراكب 300 مم أو غطاء 150 مم باعتبارها قواعد عامة. فقد يكون التراكب غير مسموح أصلاً في اتجاه نقل الحمل، وقد تتطلب معدات ثقيلة أو تربة تأسيسية رخوة غطاء أكبر بكثير من قيمة نموذجية.

4. المواد ومتطلبات قبولها

الجيوجريد

يكون المنتج من النوع والدرجة المعتمدين، سواء كان أحادي الاتجاه أو ثنائي الاتجاه أو متعدد الاتجاهات. ويظل كل رول قابلاً للتعريف باسم المصنع ورمز المنتج ورقم اللفة والدفعة والأبعاد واتجاه التصنيع وأي بيانات تتبع يطلبها اعتماد المادة.

لا يسمح بتغيير البوليمر أو هندسة الفتحات أو طريقة تصنيع الوصلات أو عرض اللفة أو درجة المقاومة أو مقاومة التصميم طويلة الأمد دون مراجعة فنية واعتماد رسمي. وقد تؤثر صلابة العقدة وسمك الضلع وتوافق الفتحة مع حجم الركام في الأداء الميداني حتى إذا بدت مقاومة الشد الاسمية متقاربة.

الردم المسلح

يجب أن يطابق الردم المواصفات الجيوتقنية والأعمال الترابية من حيث التدرج، والحجم الأقصى، ونسبة الناعم، واللدونة، والرطوبة، والمتانة، والأملاح، والمواد العضوية، والاحتكاك، والتوافق الكيميائي. وقد يؤدي الردم الناعم عالي اللدونة إلى ضعف التصريف وصعوبة الدمك، بينما قد تقطع الحبيبات الحادة الكبيرة أضلاع الجيوجريد عند الفرش أو الاهتزاز.

إذا اقترح ركام مكسر خشن، فيجب إثبات ملاءمته من خلال بيانات المصنع أو تجربة تركيب واسترجاع عينات وفق المنهج المعتمد. ويجب أن تمثل التجربة المعدة والغطاء وعدد المرورّات والردم الفعلي، لأن معامل تلف تركيب مستمد من تربة مختلفة قد لا يمثل الموقع.

مواد التثبيت والوصل

تكون الدبابيس وأكياس الرمل والقضبان ووسائل الربط من النوع المعتمد. ولا يجوز استخدام سلك أو قضبان حادة عشوائية قد تقطع الأضلاع. وإذا كانت الوصلة جزءاً من مسار الحمل، فيجب أن تكون مقاومتها وتفاصيلها متوافقة مع التصميم، لا مجرد وسيلة لإبقاء الألواح متجاورة أثناء الردم.

5. الآليات والأدوات والمعدات

• حفارة مجنزرة: لتجهيز السطح ومناولة اللفات ووضع الردم تدريجياً، بشرط منع ملامسة الجرافة للجيوجريد.
• جرافة منخفضة الضغط الأرضي: لفرش الدفعة الأولى حيث يعتمد استخدامها، مع حظر الدوران الحاد أو انزلاق الجنزير.
• مدحلة أو دكاك: يختار بحسب نوع الردم والغطاء وقربه من الوجه المسلح، وتحدد إعداداته من تجربة الدمك.
• شاحنات نقل: تلتزم بمسارات محددة وتفرغ فوق ردم موضوع مسبقاً، لا فوق الجيوجريد المكشوف.
• جهاز رصد متكامل أو نظام ملاحة مساحي أو ميزان: لتوقيع الحدود والمناسيب وإعداد الرفع المنفذ فعلياً، مع شهادة معايرة سارية.
• عارضة رفع أو قضيب مركزي: لرفع الرول من قلبه ومنع سحق الحواف.
• أدوات قطع معتمدة: لقص الألواح بانتظام دون تمزيق الأضلاع المجاورة.
• معدات اختبار الكثافة والرطوبة: وفق طريقة المشروع ومعايرتها ومتطلبات السلامة الإشعاعية إذا استعمل مقياس نووي.

انخفاض ضغط المعدة المجنزرة لا يمنح تصريحاً تلقائياً للسير فوق غطاء رقيق؛ إذ قد تنشأ قوى قص محلية كبيرة أثناء الدوران أو الكبح. ويجب تقييم ضغط التلامس والحمل المحوري وسلوك الطبقة التأسيسية وطريقة حركة المعدة معاً.

6. المسؤوليات في بيان طريقة تركيب الجيوجريد

• مدير المشروع أو الإنشاء: توفير الوثائق المعتمدة والموارد والوصول وتسلسل التخصصات ومنع ضغط البرنامج من تجاوز نقاط الفحص.
• مهندس الموقع: تأكيد الحدود والمناسيب والاتجاه والطول والإشراف على الفرش والردم وتنسيق طلبات الفحص.
• مهندس ضبط الجودة: التحقق من التتبع وحالة الاعتماد والفحص قبل التغطية ونتائج الاختبارات وإغلاق حالات عدم المطابقة.
• المهندس الجيوتقني أو المصمم: تقييم اختلافات التربة التأسيسية والتلف والتعديلات والاختراقات والحلول غير المبينة في التصميم.
• المساح: توقيع المحور والمناسيب وحدود الطبقة وشكل المنحدر، وإعداد بيانات المنفذ فعلياً.
• المراقب أو رئيس العمال: إدارة العمال والمعدات والتأكد من عدم دخول أي معدة إلى الجيوجريد المكشوف أو الغطاء غير المقبول.
• مسؤول السلامة: تطبيق الفصل المروري وخطة الرفع وضوابط الطقس والاستجابة للطوارئ وحماية البيئة.
• مشغلو المعدات: اتباع مسار النقل واتجاه الفرش والسرعة والقيود على الدوران والكبح والاهتزاز.

7. متطلبات ما قبل التنفيذ

لا يبدأ التركيب قبل توافر الرسومات المعتمدة، واعتماد المادة، والمواصفات، وبيان الطريقة، وخطة الفحص، وتقييم المخاطر، وتعليمات المصنع، والتحكم المساحي في موقع العمل. ويعقد اجتماع تمهيدي يوضح حدود الطبقة واتجاه اللفة وتسلسل الردم ومناطق الحظر ومسار الشاحنات والقيود المناخية ونقاط التوقف.

قبول التربة التأسيسية

يجب أن يكون السطح مستقراً ومشذباً إلى الخط والمنسوب والميل العرضي المطلوب، ومدموكاً عند اشتراط ذلك، وخالياً من النباتات والجذور والنفايات والمياه الراكدة والأجسام البارزة والحجارة الحادة. وتعالج الحفر والنتوءات التي تمنع التلامس المنتظم.

تبلغ الجيوب الرخوة والتربة التي تضخ ماءً تحت الحمل والردم غير المنضبط والمواد العضوية والتشبع غير المتوقع. ولا يستخدم الجيوجريد تلقائياً لجسر منطقة غير صالحة ما لم يكن هذا السلوك جزءاً من التصميم؛ فقد يؤدي فرده فوق حفرة رخوة إلى تشوه مفرط وتمزق موضعي وفقدان المنسوب.

الصرف والطقس

تشغل المصارف المؤقتة قبل فتح مساحة كبيرة. ويوقف العمل إذا تسبب المطر أو الرشح في التخدد أو الضخ أو اختلاط الردم أو فقدان الكثافة أو استقرار المنحدر. كما يؤجل فرد الألواح عندما تمنع الرياح السيطرة الآمنة عليها.

القطاع التجريبي

ينصح بقطاع تجريبي عند تغير الجيوجريد أو الردم أو المعدة أو التربة التأسيسية. ويوثق سمك الرفعة والرطوبة ونمط المرورّات والتخدد ومقدار الإزاحة وأي تلف مسترجع. ولا يعد القطاع التجريبي بديلاً عن التصميم، لكنه يثبت أن طريقة التنفيذ الفعلية متوافقة مع افتراضاته.

8. خطوات تركيب الجيوجريد بالتفصيل

الخطوة الأولى: الرفع المساحي وقبول طبقة التأسيس

يوقع المساح حدود التسليح ومراجع قدم الجسر وقمته وإزاحات المحور والمناطق الانتقالية ومناسيب الطبقات. ويشذب السطح إلى الهندسة المعتمدة، ثم تتحقق الكثافة أو الصلابة بحسب المواصفة. لا يستعاض بقيمة كثافة عامة عن المتطلب التعاقدي، لأن معيار القبول يختلف بين التربة الطبيعية والردم العام والردم المختار وطبقة التأسيس.

إذا اشترط اختبار الدحرجة الإثباتية، يراقب السطح بحثاً عن الهبوط أو التخدد أو الضخ أو التموج. وتعالج المنطقة غير المقبولة ويعاد فحصها قبل الفرش.

الخطوة الثانية: استلام وفحص اللفات

تطابق كل لفة مع اعتماد المادة من حيث رمز المنتج والدرجة والأبعاد والرقم والدفعة والمصنع والشهادة. ويفحص الغلاف والحواف بحثاً عن الأضلاع المكسورة والوصلات المشوهة والقطع والتلوث والحرارة والمواد الكيميائية وفقد الملصق. وتعزل اللفة المشكوك فيها بوسم واضح حتى يصدر قرار الجودة أو المصنع أو المصمم.

الخطوة الثالثة: التخزين والمناولة

تخزن اللفات فوق دعامات نظيفة بعيداً عن المياه والحركة والحرائق واللحام والزيوت والمذيبات. يبقى الغلاف الواقي إلى وقت الاستخدام وفق تعليمات المصنع. وترفع اللفة بواسطة قضيب داخل القلب أو إطار معتمد؛ ولا تضغط السلاسل أو شوكات الرافعة مباشرة على الأضلاع والحواف.

الخطوة الرابعة: تأكيد الاتجاه ومخطط الألواح

يحدد اتجاه المقاومة من الرسومات وبيانات المنتج، لا من شكل اللفة وحده. ففي التسليح القاعدي قد يوجه الاتجاه الرئيسي لمقاومة الانتشار العرضي أو باتجاه آخر حدده التحليل، بينما يمتد التسليح الرئيسي في المنحدرات المسلحة عادة من الوجه إلى داخل الردم. أما المنتج متعدد الاتجاهات فلا يعفي من اتباع مخطط التصميم.

تعلم أطراف الألواح والقصات والتراكبات والوصلات ومناطق منع الوصل. وترتب الألواح لتقليل الوصلات غير الضرورية في اتجاه نقل الحمل.

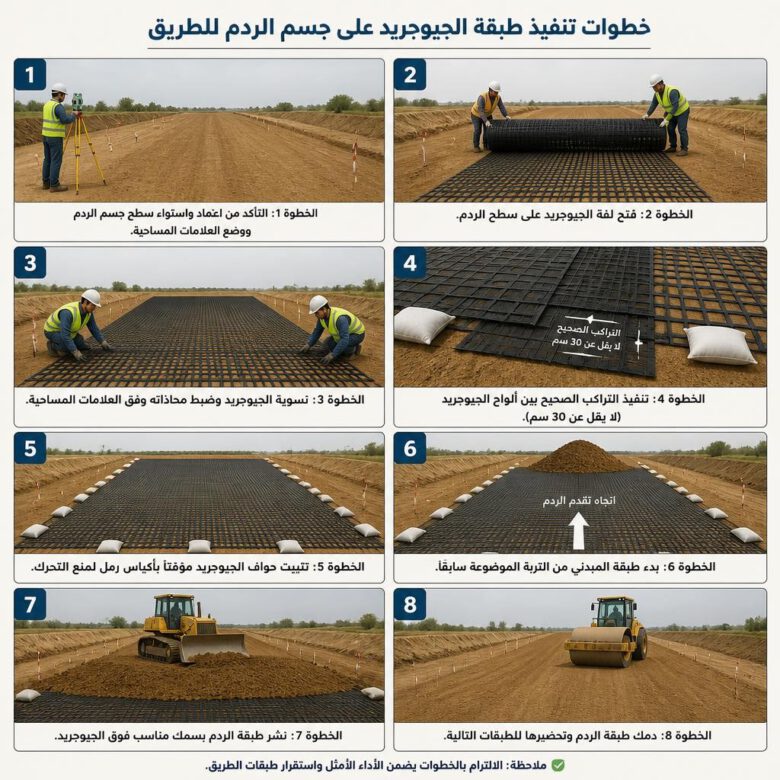

الخطوة الخامسة: الفرد والمحاذاة وإزالة الارتخاء

توضع اللفة عند نقطة البداية وتفرد تدريجياً. ويبقى العمال بعيداً عن مسار الرول غير المتحكم فيه، خصوصاً على المنحدرات. يوضع الجيوجريد مستوياً ومتصلاً بالسطح، وتزال الثنيات والتموجات بشد يدوي منضبط هدفه إزالة الارتخاء الإنشائي الظاهر لا إحداث شد مسبق.

لا تجر الألواح فوق سطح خشن، ولا تستخدم المعدة لسحبها إلا بطريقة معتمدة من المصنع. وإذا كان للمنتج وجه تركيب محدد، يثبت اتجاهه قبل الردم.

الخطوة السادسة: التثبيت المؤقت

تستخدم مسامير أو دبابيس أو أكياس رمل أو أثقال معتمدة لمنع حركة الرياح والعمال والردم الأولي. ويثبت العنصر في موضع لا يقطع ضلعاً أو وصلة. ولا تحسب هذه الوسائل كتثبيت دائم إلا إذا ظهرت صراحة في التصميم.

الخطوة السابعة: تنفيذ التراكبات والوصلات

تنفذ الألواح وفق البعد والتفصيل المعتمدين. وعند السماح بالتراكب البسيط، يرتب اتجاه التراكب بحيث يدفع تقدم الردم اللوحين إلى الإغلاق بدلاً من إدخال التربة تحتهما. ويمنع فتح الوصلة أثناء الفرش.

إذا طلب التصميم وصلة موجبة أو قضيب ربط أو لفاً حول الوجه أو اتصالاً بنظام واجهة، فلا يستبدل بتراكب بسيط. ويجب تمييز الوصلة الإنشائية الناقلة للحمل عن تثبيت مؤقت يحافظ على المحاذاة فقط.

الخطوة الثامنة: الفحص قبل التغطية

يفحص كامل السطح المكشوف للتحقق من هوية المنتج والمنسوب والاتجاه والطول والمحاذاة والاستمرارية والتراكبات والوصلات والتثبيت والتلامس وعدم وجود تلف. وتقدم وثيقة طلب الفحص وتستصدر موافقة نقطة التوقف قبل الإخفاء إذا نصت خطة الجودة على ذلك.

الخطوة التاسعة: وضع الردم الوقائي الأولي

يوضع الردم دون إسقاط صادم أو جر أو طي أو إزاحة. وتفرغ الشاحنات عادة فوق ردم موضوع مسبقاً، ثم تدفع المادة إلى الأمام بحفارة أو جرافة مناسبة. ولا يجوز للشفرة أو الجرافة اختراق الغطاء ولمس الجيوجريد.

يحدد سمك الغطاء قبل حركة المعدات وفق التصميم وتعليمات المصنع والتجربة ونوع الردم وحالة الأرض وحمل المعدة. ويحظر السير مباشرة على الجيوجريد المكشوف إلا إذا سمحت طريقة خاصة معتمدة. كما يمنع الدوران الحاد وانزلاق الجنازير والكبح القاسي وتكرار المرور فوق طبقة رقيقة.

الخطوة العاشرة: فرش الردم ودمكه

يفرش الردم في رفعات منتظمة لا تتجاوز السمك المعتمد، وتضبط رطوبته ضمن المجال المحدد. وتتبع المدحلة سرعة وعدد مرورّات وإعداد اهتزاز ناتجة عن المواصفة أو تجربة الدمك. وقد يلزم تخفيف الاهتزاز قرب وجه منحدر غير محصور أو فوق تأسيس حساس.

تنفذ اختبارات الكثافة والرطوبة بالتواتر والمواقع المعتمدة. ويعاد تشغيل الجزء ناقص الدمك واختباره قبل الرفعة التالية، شرط ألا تسبب إعادة الدمك تلفاً أو ضخاً. أما الإفراط في الدمك فقد يكسر الركام أو يولد تشوهاً جانبياً قرب الوجه، ولذلك لا يعد المزيد من المرورّات أفضل دائماً.

الخطوة الحادية عشرة: فحص تلف التركيب وإصلاحه

إذا لامست شفرة أو جرافة أو حجر كبير أو عجلة الجيوجريد وأحدثت تلفاً، يوقف العمل محلياً ويكشف الجزء بعناية. ويسجل الموقع والسلسلة والطبقة ورقم اللفة ونوع الضرر وصوره. وقد يكون القرار استبدال اللوح أو تركيب رقعة معتمدة أو تنفيذ وصلة مهندسة أو قبول الحالة بتقييم مكتوب.

لا توجد أبعاد رقعة عالمية؛ فالرقعة يجب أن تحقق نقل الحمل بعد حدود التلف في الاتجاهات المطلوبة. ويمنع دفن الضرر أو اتخاذ قرار ميداني غير موثق.

الخطوة الثانية عشرة: تنفيذ الطبقات المتعاقبة

تنشأ الرفعات حتى منسوب طبقة الجيوجريد التالية، ثم يراجع المنسوب والسطح وتكرر دورة القبول والفرد والفحص. وفي المنحدرات والواجهات الملفوفة يراقب موضع الوجه وطول الرجوع وتشوه الواجهة في كل رفعة، وتستخدم معدات دمك مناسبة قرب الحافة.

الخطوة الثالثة عشرة: حماية المنطقة المكتملة

بعد تغطية آخر طبقة، تستكمل طبقات الجسر وطبقة التغطية والتأسيس والرصف والصرف وحماية المنحدر بالتسلسل المعتمد. ولا يسمح بحفر خدمات أو تركيب قواعد إشارات أو حواجز أو أعمدة أو منشآت صرف داخل الكتلة المسلحة دون مراجعة المصمم، لأن قطع عدد محدود من الأضلاع المتتابعة قد يغير مسار القوى المفترض.

9. ضبط الجودة ومعايير القبول

يحدد بيان الطريقة تسلسل العمل، بينما تضبط خطة الفحص والاختبار نقاط التوقف والمشاهدة والمراجعة والمراقبة وتواتر الاختبارات ومسؤوليات التوقيع. ويجب أن تشمل حزمة الجودة، كحد أدنى، المراحل الآتية:

• التسليم: مطابقة المنتج والدرجة والدفعة والأبعاد والحالة والشهادات.
• التأسيس أو الرفعة السابقة: حالة السطح والهندسة والمنسوب والدمك والصرف.
• الفرش: الاتجاه والطول والمنسوب والاستمرارية والتراكب والوصل وعدم التلف.
• الغطاء الأولي: مصدر الردم وسمكه وطريقة وضعه وتصريح حركة المعدة.
• الردم المسلح: سمك الرفعة والرطوبة والكثافة والهندسة ونمط الدمك.
• المنطقة المكتملة: الرفع المنفذ فعلياً وسجلات الطبقات وإغلاق حالات عدم المطابقة.

نقاط التوقف المقترحة

يمكن أن تشمل نقاط التوقف قبول التأسيس، واعتماد أول لفة، وفحص كل طبقة قبل التغطية، واعتماد أي إصلاح، وقبول القطاع التجريبي. ولا تعتمد هذه النقاط تلقائياً؛ بل تدرج في الخطة التعاقدية ويحدد من يملك صلاحية الإفراج عنها.

التتبع بعد الدفن

أفضل سجل هو مخطط طبقي يربط رقم اللفة بالسلسلة والجهة والمنسوب وتاريخ التركيب. ويستحسن تصوير اللوح مع لوحة تعريف ظاهرة قبل الردم، مع الاحتفاظ بإحداثيات الصورة أو مرجع المنطقة، من دون اعتبار الصور بديلاً عن الفحص الموقع.

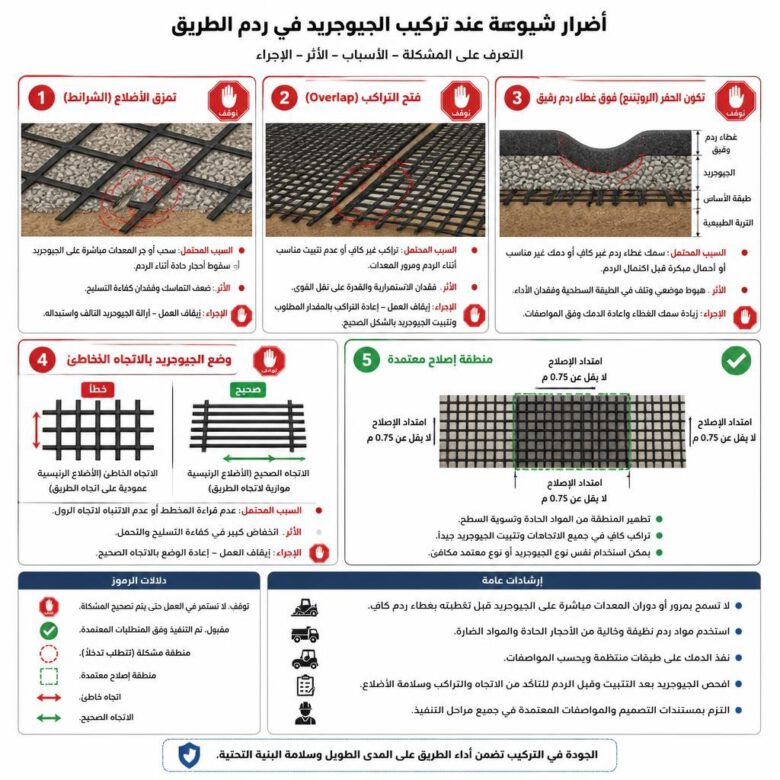

10. عيوب تركيب الجيوجريد وطرق منعها

• الاتجاه الخاطئ: ينتج عن عدم تمييز اتجاه التصنيع؛ ويمنع بوضع سهم اتجاه على المخطط واللفة والتحقق المزدوج قبل الفرد.
• الثنيات والتموجات: تنتج عن ضعف الشد أو حركة الردم؛ وتعالج بإعادة الفرد والتثبيت قبل التغطية.
• فتح التراكب: يحدث عند دفع الردم عكس ترتيب اللوحين؛ ويمنع بتخطيط اتجاه تقدم الردم.
• تمزق الأضلاع أو الوصلات: يسببه الحجر الكبير أو الجر أو الشفرة أو المرور المباشر؛ ويمنع بضبط التدرج والغطاء والمعدات.
• إزاحة الطبقة: تنتج عن الدفع العنيف للدفعة الأولى؛ ويمنع بالفرش التدريجي ومراقبة الحافة المتقدمة.
• قصر طول التسليح: ينتج عن قص غير صحيح أو مرجع توقيع خاطئ؛ ويمنع بوضع علامات على الطرفين وقياس الطول قبل الإخفاء.
• اختلاط الردم المعتمد بتربة غير مناسبة: يمنع بفصل المخزون ومسارات النقل وتشغيل الصرف المؤقت.
• التخدد المفرط: قد يدل على غطاء غير كاف أو تأسيس ضعيف؛ ويستلزم إيقاف الحركة ومراجعة السبب، لا ملء الأخاديد فقط.
• ضعف الدمك قرب الوجه: يعالج بمعدات صغيرة وتسلسل حافة معتمد، لا بترك شريط غير مدموك.
• تلوث الجيوجريد بالطين: قد يقلل التفاعل مع الردم الحبيبي ويعوق التلامس؛ ويمنع بعدم الفرش فوق سطح موحل.
• دفن تلف غير موثق: يمنع بإلزام المشغلين والعمال بالإبلاغ وتحديد المنطقة بحواجز حتى اعتماد الإصلاح.

11. حل المشكلات والحالات الجيوتقنية غير المتوقعة

هبوط أو ضخ بعد وضع الدفعة الأولى

توقف حركة المعدات ويحدد امتداد المنطقة ويقاس التخدد. لا تضاف كميات ردم عشوائياً، لأن ذلك قد يزيد الحمل فوق تربة رخوة. يراجع المهندس الجيوتقني منسوب المياه وقوة التأسيس وافتراضات التصميم، وقد يلزم إحلال أو تصريف أو منصة عمل أو تسليح إضافي معتمد.

مياه جوفية أو رشح عند قدم الجسر

يجب اعتراض المياه وتصريفها بوسيلة لا تسحب دقائق التربة ولا تقطع التسليح. وتراجع المرشحات والمصارف ومخارجها. لا يسمح للردم المشبع بأن يصبح بديلاً عن ردم مسلح مطابق.

عدم توافر الطول الكامل بسبب عائق

لا يقص الجيوجريد حول العبارة أو الأساس أو المنهل بقرار موقعي. يقدم طلب فني يتضمن الإحداثيات والأبعاد والطبقات المتأثرة. وقد يتطلب الحل إعادة توزيع التسليح أو وصلة خاصة أو تعديل المنشأ أو تحليل استقرار جديد.

تغيير مصدر الردم

يعاد تقييم التدرج واللدونة والمتانة والاحتكاك والتوافق الكيميائي وتلف التركيب. وموافقة المصدر الجديد للأعمال الترابية العامة لا تعني بالضرورة صلاحيته داخل منطقة التربة المسلحة.

12. ضوابط الصحة والسلامة والبيئة

ترد المخاطر والتقييمات وضوابط التسلسل الهرمي في تقييم المخاطر الخاص بالمشروع، إلا أن الإجراءات المباشرة تشمل ما يأتي:

• فصل المشاة عن الحفارات والجرافات والمداحل والشاحنات، واستخدام مراقب حركة عند ضعف الرؤية.
• إنشاء منطقة عزل حول اللفات المرفوعة ومنع الوقوف تحت الأحمال المعلقة.
• منع العامل من الوقوف أسفل رول غير مثبت على أرض مائلة.
• استخدام وسائل رفع معتمدة وفحصها، وعدم رفع اللفات من الغلاف أو الأضلاع.
• ارتداء الخوذة والحذاء الواقي والسترة العاكسة والقفازات المناسبة، وحماية العين عند القطع.
• تأمين أدوات القطع وإبعاد اتجاه النصل عن الجسم والعاملين.
• إيقاف العمل عند الرياح التي تمنع التحكم في اللوح، أو المطر الشديد، أو البرق، أو الفيضان، أو عدم استقرار الأرض.
• توفير مصارف مؤقتة وحواجز للرواسب ومنع الجريان المحمل بالطمي من دخول المجاري المائية.
• توفير معدات احتواء الانسكاب وتنفيذ التزود بالوقود في مناطق مضبوطة بعيداً عن الجيوصناعيات.
• جمع القصاصات والأغلفة وعدم تركها لتسد المصارف أو تنتقل بالرياح.

تمثل الرياح خطراً مزدوجاً: فقد ترفع الألواح وتضرب العاملين، وقد تغير التراكبات والاتجاه قبل الردم. لذلك يجب ألا يعتمد تثبيت مؤقت محدود لمقاومة حالة جوية تتجاوز ظروف العمل المقررة.

13. السجلات ووثائق التسليم

تحفظ الوثائق التالية لإثبات المطابقة وإعادة بناء تاريخ الطبقات المدفونة:

• اعتماد المادة ونشرة المنتج وتعليمات المصنع.
• الشهادات وأرقام اللفات والدفعات وسجلات التسليم.
• تقارير فحص اللفات والتخزين والمناولة.
• سجلات التوقيع والمناسيب وحدود كل طبقة.
• قبول التأسيس أو الرفعة السابقة ونتائج الاختبارات.
• طلبات فحص الجيوجريد قبل التغطية.
• الصور المرجعية قبل الدفن عند اشتراطها.
• اعتمادات الردم ونتائج المختبر والتدرج واللدونة والمتانة.
• اختبارات الكثافة والرطوبة وسجل معدات الدمك.
• تقارير التلف والإصلاح واعتماد المصمم عند الحاجة.
• تقارير عدم المطابقة والإجراءات التصحيحية وإثبات الإغلاق.
• مخططات المنفذ فعلياً وسجل الطبقات والتسليم النهائي.

ينبغي أن يتضمن سجل الطبقة التاريخ وحالة الطقس والسلسلة والمنسوب والجهة ورقم المنتج واللفة واتجاه المقاومة والطول والتراكبات واسم المفتش ومرجع طلب الفحص. تتيح هذه البيانات تتبع أي مشكلة هبوط أو تعديل مستقبلي دون كشف عشوائي للردم.

14. الإكمال والقبول النهائي

لا يعد قطاع الجسر المسلح مكتملاً إلا بعد مراجعة الهندسة النهائية وكثافة الردم وسجلات التسليح والرفع المساحي والإصلاحات وحالات عدم المطابقة وقبولها وفق نظام الجودة. ويجب حماية حدود العمل غير المكتملة حتى لا تدخلها المياه أو المعدات غير المصرح بها.

تنفذ مصارف القمة والقدم والمناطق الانتقالية ومخارج العبارات وحماية المنحدر في أقرب وقت عملي. وتستحق نقاط التقاء الجسر بالمنشآت الصلبة اهتماماً خاصاً بسبب اختلاف الهبوط واحتمال تركيز الجريان أو تغير سماكات الرفع.

معايير الإفراج للأعمال اللاحقة

• قبول جميع طبقات الجيوجريد والردم المرتبط بها.
• تحقيق المناسيب والميل والعرض وحدود الجسر.
• قبول نتائج الكثافة والرطوبة وأي اختبارات أداء إضافية.
• إغلاق الإصلاحات وحالات عدم المطابقة فنياً ووثائقياً.
• حماية المنطقة من الاختراق والحفر غير المعتمد.
• تسليم مخطط يبين منطقة التربة المسلحة للفرق اللاحقة.

15. الخلاصة التنفيذية

يعتمد نجاح تركيب الجيوجريد في جسور الطرق على التحكم في السلسلة الكاملة، لا على مجرد وضع شبكة بين طبقتين من التربة. وتتمثل الضوابط الحاسمة في هوية المنتج الصحيحة، وقبول التأسيس، وتوجيه المقاومة، وتحقيق الطول والمنسوب، وتنفيذ الوصلات المعتمدة، واستخدام ردم متوافق، ووضع غطاء كاف قبل الحركة، والدمك المنضبط، وفحص كل طبقة قبل إخفائها.

عندما تختلف الحالة الميدانية عن التصميم، خصوصاً عند ظهور تربة رخوة أو هبوط مفرط أو مياه غير متوقعة أو ردم غير متوافق أو تلف أو قصر في طول التثبيت، يجب إيقاف العمل محلياً وإصدار حل فني معتمد. ويظل هذا الإجراء أكثر أماناً وموثوقية من تطبيق قيم عامة لا تراعي وظيفة الطبقة أو ظروف الموقع.

16. الأسئلة الشائعة عن تركيب الجيوجريد
