منهجية تنفيذ نظام التحكم بدخان مجاري التكييف [2026]

تحدد هذه المنهجية الإجراء المنضبط لتركيب وفحص واختبار وتشغيل نظام التحكم بدخان مجاري التكييف، بما يشمل مجاري سحب الدخان وإمداد هواء التعويض، ودَمْبَرات الدخان، ودَمْبَرات الحريق والدخان المركبة، وكواشف دخان مجاري الهواء، والمشغلات، وحساسات الضغط والتدفق، ولوحات التحكم، وواجهات إنذار الحريق، والتغذية الكهربائية العادية والاحتياطية، وجميع الملحقات المرتبطة.

نظام التحكم بالدخان ليس امتداداً عادياً لأعمال التكييف؛ بل هو نظام سلامة حياة متكامل. لا تتحقق وظيفته بمجرد دوران المروحة أو حركة الدامبر، وإنما بتشغيل جميع المكونات وفق استراتيجية حريق معتمدة وتسلسل محدد في مصفوفة السبب والنتيجة. وقد يؤدي عكس اتجاه دامبر، أو إخفاء مشغل خلف سقف غير قابل للوصول، أو تركيب أنبوب أخذ عينات غير مناسب، أو تبديل نقطة تحكم، إلى إخفاق المنظومة في احتواء الدخان رغم نجاح الاختبارات المنفردة للمعدات.

تمتد هذه المنهجية من استلام المواد والتحقق من الاعتمادات إلى التركيب والتوصيل والفحوص السابقة للتشغيل والاختبارات الوظيفية واختبار التكامل والتسليم النهائي. وتظل مواصفات المشروع، والمخططات التنفيذية المعتمدة، واستراتيجية الحريق، وتعليمات المصنع، ومتطلبات الجهة صاحبة الاختصاص هي المرجع الملزم، ويُطبَّق الشرط الأكثر تشدداً عند اختلاف المتطلبات.

توضح منهجية تنفيذ الأعمال المساحية في المشاريع الإنشائية (Surveying Method Statement) كيف تتحول الإحداثيات والمناسيب والمحاور والأبعاد الواردة في التصميم المعتمد إلى نقاط ومراجع دقيقة على الطبيعة يمكن لفريق التنفيذ الاعتماد عليها. ولا تقتصر أعمال المساحة على وضع الأوتاد أو قراءة جهاز Total Station؛ بل تبدأ من ضبط النظام المرجعي للمشروع والتحقق من شبكة التحكم، ثم التوقيع المساحي (Setting Out)، ونقل المناسيب، والفحص المستقل، وتنتهي بتوثيق الوضع الحقيقي للأعمال المنفذة (As-Built Survey). تعرف على منهجية تنفيذ الأعمال المساحية في المشاريع الإنشائية.

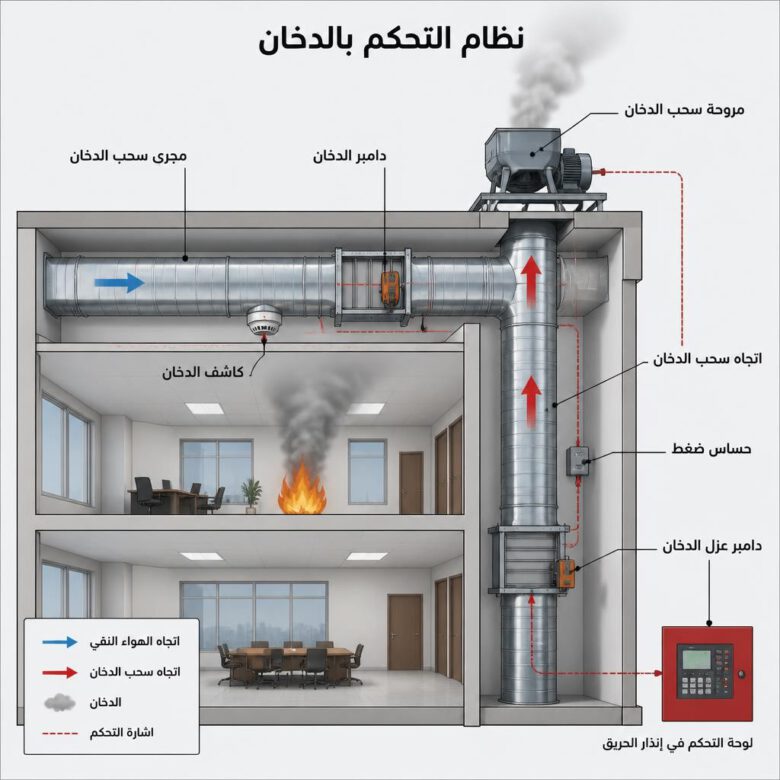

1. نطاق عمل نظام التحكم بدخان مجاري التكييف

تنطبق المنهجية على المباني التجارية والمستشفيات والمطارات والمراكز التجارية والمنشآت الصناعية والأبراج والأنفاق والمواقف والمنشآت تحت الأرض والمباني المؤسسية التي تستخدم أنظمة ميكانيكية لإدارة الدخان. ويجب تحديد حدود كل نظام ومنطقة دخان ووضع تشغيل ضمن مستندات المشروع قبل بدء التنفيذ.

قد يشمل نطاق العمل، بحسب التصميم المعتمد، ما يأتي:

• مجاري سحب الدخان ومجاري هواء التعويض ومجاري أنظمة ضغط السلالم والردهات.
• دَمْبَرات الدخان ودَمْبَرات الحريق والدخان المركبة، والمشغلات ومفاتيح إثبات الوضع.
• كواشف دخان مجاري الهواء وأنابيب أخذ العينات وحساسات فرق الضغط والتدفق.
• مراوح سحب الدخان وضغط السلالم وواجهات تشغيلها ومراقبة حالتها وأعطالها.
• لوحات التحكم المخصصة، وواجهات نظام إنذار الحريق، ومراقبة نظام إدارة المبنى.
• التغذية العادية والاحتياطية، والكابلات والقنوات وصناديق التوصيل والعوازل.
• الدعامات والمثبتات ووصلات الاهتزاز المسموح بها وفتحات الوصول المقاومة للحريق.
• إغلاق اختراقات الحواجز المقاومة للحريق، والملصقات، والاختبارات، ووثائق التسليم.

يُحظر أي تعديل موقعي غير معتمد لأبعاد المجاري أو مواقع الدَمْبَرات والكواشف أو مناطق الدخان أو سعات المراوح أو منطق التحكم أو اختراقات الجدران المصنفة. يجب إيقاف الجزء المتأثر وإصدار طلب استيضاح فني والحصول على موافقة مكتوبة قبل استئناف العمل.

2. الأكواد والمعايير ووثائق المشروع المرجعية المتعلقة بمنهجية تنفيذ نظام التحكم بدخان مجاري التكييف

تُستخدم طبعة المعيار المعتمدة تعاقدياً أو التي تبنتها الجهة صاحبة الاختصاص، وليس بالضرورة أحدث طبعة منشورة. كما يجب تجنب جمع متطلبات من أنظمة معيارية مختلفة من دون مراجعة هندسية، لأن نظام الاختبار والترخيص والتركيب في المعايير الأمريكية قد يختلف عن المنظومة الأوروبية.

• المعيار 92 للجمعية الوطنية للحماية من الحريق: مبادئ تصميم وتركيب واختبار وتشغيل أنظمة التحكم بالدخان.
• المعيار 72: أجهزة بدء الإنذار والإشارات والإشراف والواجهات واختبارات أنظمة إنذار الحريق.
• المعيار 90أ: متطلبات أنظمة التكييف والتهوية وما يرتبط بكشف الدخان داخل المجاري.
• المعياران 80 و105: متطلبات تجميعات الحماية من الحريق والدخان والدَمْبَرات وصيانتها.
• المعيار يو إل 555 إس: أداء تسرب الدخان لدَمْبَرات الدخان والدَمْبَرات المركبة.
• المعيار يو إل 555: دَمْبَرات الحريق عندما يتطلب المشروع دامبراً مركباً للحريق والدخان.
• المعيار يو إل 268 أيه: كواشف الدخان المخصصة لتطبيقات مجاري الهواء حيث يُعتمد.
• المعيار الأوروبي 12101-8: دَمْبَرات التحكم بالدخان في المشاريع المصممة وفق المنظومة الأوروبية.
• معايير سماكنا لإنشاء مجاري التكييف: تصنيع المجاري وتقويتها ووصلاتها ودعاماتها وإحكامها حين تنص المواصفات عليها.

أما مستندات التنفيذ الملزمة فتشمل المخططات المنسقة المعتمدة، وحسابات التحكم بالدخان، ومخططات مناطق الدخان، وجدول الدَمْبَرات، ومنحنيات المراوح، ومخططات القدرة والتحكم، وقائمة نقاط الإدخال والإخراج، ومصفوفة السبب والنتيجة، واعتمادات المواد، وخطة الاختبار والتشغيل، وخطة الفحص والاختبار. عند وجود تعارض، يُعلَّق العمل المتأثر إلى أن يصدر المصمم أو الاستشاري أو الجهة المختصة توجيهاً مكتوباً.

يحدد بيان الطريقة هذا (Method Statement) الإجراءات المنهجية وضوابط الجودة لتطبيق أنظمة العزل المائي تحت منسوب الأرض (Below-Grade Waterproofing Method Statement) على عناصر البنية التحتية، بما في ذلك على سبيل المثال لا الحصر، الجدران الاستنادية للأقبية، أساسات القواعد، وبلاطات الأساسات (اللبشة). تعرف على منهجية تنفيذ أنظمة العزل المائي التحتي للمباني.

3. المسؤوليات والصلاحيات

• مدير المشروع: توفير الموارد والبرنامج والتنسيق مع العميل والاستشاري وإدارة الاعتمادات والتغييرات.
• المهندس الميكانيكي: الإشراف على المجاري والدَمْبَرات والمراوح والدعامات والخلوصات والاختبارات الميكانيكية.
• مهندس الكهرباء والتحكم: التحقق من مصادر القدرة والكابلات والبرمجة وربط النقاط والواجهات.
• مختص إنذار الحريق: العنونة، والإشراف على الدوائر، واختبار التنبيهات ومصفوفة السبب والنتيجة.
• مهندس التشغيل: إعداد نصوص الاختبار، وإدارة الفحوص السابقة للتشغيل، وقياس الأداء، وتوثيق اختبار التكامل.
• مفتش الجودة: فحص المواد والتركيب، وإصدار طلبات الفحص، ومتابعة حالات عدم المطابقة والسجلات.
• مسؤول السلامة: تصاريح العمل والرفع والعمل على ارتفاع والعزل الكهربائي ومنع التشغيل عن بُعد أثناء الصيانة.
• مشرف التكييف: توزيع الأعمال، والتأكد من استخدام المخططات السارية، ومنع إغلاق الأسقف قبل الفحص.

يجب تحديد مالك صلاحية البرمجة بوضوح؛ فلا يجوز لفني غير مخول تعديل قيم الضغط أو التأخيرات الزمنية أو أولويات التحكم. كما يجب أن يعتمد أي تغيير برمجي بسجل يوضح القيمة السابقة والجديدة والسبب والموافق والاختبار اللاحق.

4. المواد والأدوات وأجهزة القياس

4.1 المواد الرئيسية

• مجاري تحكم بالدخان مصنعة وفق فئة الضغط والتسرب والمقاومة الحرارية المطلوبة.
• دَمْبَرات دخان ودَمْبَرات حريق ودخان مدرجة ومعتمدة، مع المشغلات المطابقة للتجميع المعتمد.
• كواشف دخان للمجاري وأنابيب أخذ عينات وحساسات ضغط وتدفق ولوحات تحكم.
• كابلات مقاومة للحريق عند اشتراطها، وقنوات وغدد وصناديق ومرابط وأرقام أطراف.
• قضبان وقنوات ودعامات ومراسي إنشائية، ومواد إحكام وحشوات وفتحات وصول.
• أنظمة إيقاف حريق معتمدة للاختراق المحدد، وملصقات تعريف وتحذير دائمة.

4.2 أدوات الاختبار

• مقياس متعدد، ومقياس تيار ملقطي، وجهاز مقاومة عزل مع مراعاة فصل الإلكترونيات الحساسة.
• مانومتر فرق ضغط، ومقياس سرعة هواء معاير، وقمع قياس تدفق عند ملاءمته.
• مقياس سرعة دوران، وجهاز توليد دخان معتمد، وهباء اختبار موصى به من مصنع الكاشف.
• حاسوب وبرنامج تكوين مرخص، ومعدات تسجيل زمني عند قياس استجابة التسلسل.
• رافعات مجارٍ وملحقات رفع معتمدة، ومنصات عمل متحركة أو سقالات مفحوصة.

يجب أن تكون أدوات قبول الأداء ضمن مدة معايرة سارية وقابلة للتتبع. ويُسجل رقم الجهاز ومداه ودقته وتاريخ انتهاء المعايرة في تقرير الاختبار؛ لأن تسجيل القراءة من دون هوية الأداة لا يحقق قابلية التتبع المطلوبة.

يمثل نظام إدارة المرور المتقدم ATMS الطبقة التشغيلية الذكية للطريق السريع؛ فهو يجمع بيانات الحركة، ويعالجها، ثم يحولها إلى قرارات ورسائل ميدانية قابلة للتنفيذ. وعلى خلاف أعمال الطرق التقليدية التي تركز على الرصف والمنشآت، يتطلب تركيب ATMS تكاملاً مضبوطاً بين الهندسة المدنية والكهربائية والاتصالات والشبكات والبرمجيات. تعرف على دليل تركيب أنظمة إدارة المرور المتقدمة ATMS ومنهجية التنفيذ.

-- إعلان --

5. استلام المواد وتخزينها وفحصها

تبدأ الجودة عند الاستلام، خصوصاً للدَمْبَرات التي يعتمد أداؤها على التكوين المدرج كاملاً لا على أبعاد الإطار وحدها. يُطابق كل مكون باعتماد المواد وجدول المعدات قبل السماح بإدخاله إلى منطقة التنفيذ.

يُتحقق من الشركة والطراز والرقم المرجعي، ونوع الدامبر، وفئة تسرب الدخان، وتصنيف الحريق، وأقصى سرعة وضغط، واتجاه التركيب، والأبعاد، وطراز المشغل وجهده وعزمه ووضع الفشل الآمن، ومدى تدفق الكاشف، والملحقات والملصق الدائم.

تُخزَّن الدَمْبَرات في مكان جاف من دون تحميل يشوه الإطار أو الريش. وتُحمى المشغلات والكواشف والحساسات واللوحات من الماء والغبار والصدمة والحرارة والتشغيل غير المصرح به. تُعزل المواد ذات الإطارات الملتوية أو الريش المنحنية أو الملصقات المفقودة أو الأجسام المتشققة في منطقة حجر واضحة إلى حين صدور قرار فني موثق؛ ولا يُقبل إصلاح ميداني قد يغير حالة الإدراج.

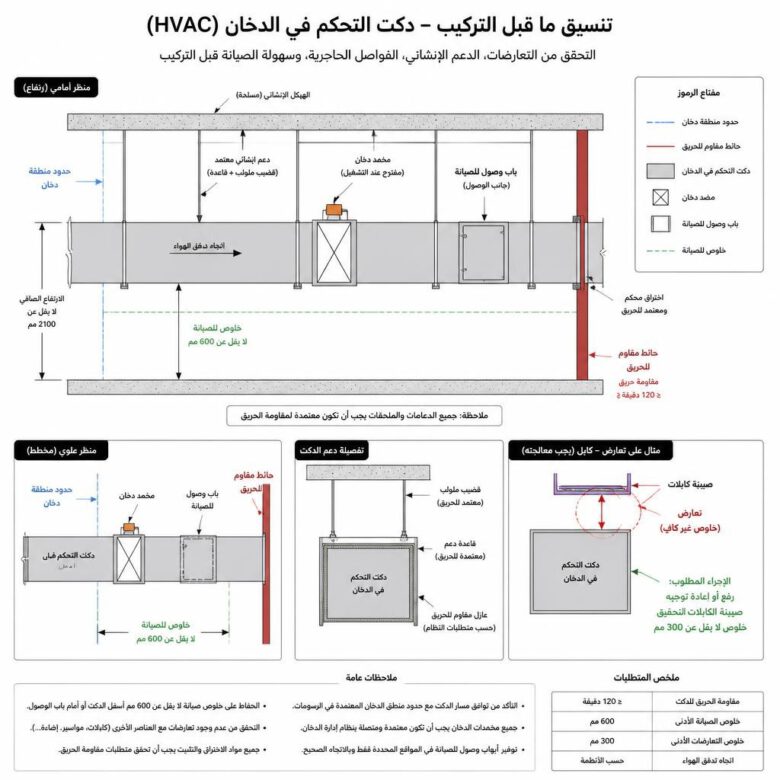

6. متطلبات ما قبل التركيب والتنسيق

قبل بدء التنفيذ، يتحقق مهندس الموقع من وجود آخر إصدار معتمد من المخططات وبيانات نمذجة معلومات البناء، وسحب الإصدارات الملغاة من التداول. ثم تُراجع الأبعاد الفعلية للمناور والأسقف والجدران والبلاطات ومسارات المجاري ومناسيبها وحدود مناطق الدخان.

1. تثبيت مواقع الدَمْبَرات والكواشف وفتحات الوصول وربطها بأرقام الجدول.
2. التحقق من خلوص الصيانة وإمكانية استبدال المشغل أو الكاشف، لا مجرد رؤيته.
3. مراجعة تفاصيل الجدران والمناور المقاومة للحريق ونوع نظام إيقاف الحريق.
4. تأكيد قدرة المصدر العادي والاحتياطي ونقاط الربط مع إنذار الحريق وإدارة المبنى.
5. كشف التعارض مع الرشاشات وحوامل الكابلات والإنارة والهيكل والأسقف والخدمات الأخرى.
6. اعتماد تصاريح الارتفاع والرفع والأعمال الساخنة والعزل الكهربائي والأماكن المحصورة عند انطباقها.

قاعدة الوصول المهني: إذا تعذر على الفني الوصول إلى المشغل وربطه واختباره واستبداله بأمان بعد اكتمال السقف، فإن موقع فتحة الوصول غير مقبول حتى لو كان الدامبر ظاهراً جزئياً.

7. إجراء تركيب نظام التحكم بدخان مجاري التكييف

7.1 التوقيع المساحي والتنسيق

تُحدد المحاور والمناسيب والدعامات والدَمْبَرات والكواشف واللوحات ومسارات الكابلات بأجهزة قياس مناسبة. ويجب توثيق أي انحراف يمس مقطع المجرى أو اختراق حاجز مقاوم للحريق أو سهولة الصيانة قبل التنفيذ.

7.2 تركيب الدعامات

تُثبت الدعامات إلى عناصر إنشائية معتمدة فقط، ولا يجوز تعليق المجاري من شبكات الأسقف أو أنابيب الرش أو حوامل الكابلات. يجب اختيار المرساة وفق مادة الركيزة والحمل، وتوفير قيود زلزالية عند اشتراط التصميم، وترك خلوص للعزل والفحص. تُستخدم دعامات مستقلة حول الدَمْبَرات عندما تتطلبها التفاصيل المعتمدة، مع منع انتقال أحمال المجرى إلى إطار الدامبر.

7.3 تركيب مجاري التحكم بالدخان

تُرفع القطع بمعدات مناسبة وتُحاذى من دون إجبار أو التواء. تُركب الحواف والتقويات والحشوات والمثبتات وفق فئة الضغط، وتُحكم الوصلات العرضية والطولية وفتحات الاختبار والأبواب بمادة متوافقة مع درجة الحرارة والضغط. قبل الإغلاق تُزال البرادة والبراغي والعبوات والغبار وبقايا العزل.

لا تُستخدم الوصلات المرنة إلا إذا أجازها التصميم، ويجب أن تتحمل ظروف التشغيل وألا تقطع مساراً مطلوباً لمقاومة الحريق أو الدخان. كما يجب ألا يؤدي العزل الخارجي إلى حجب بطاقة الدامبر أو آلية الحركة أو فتحة الفحص.

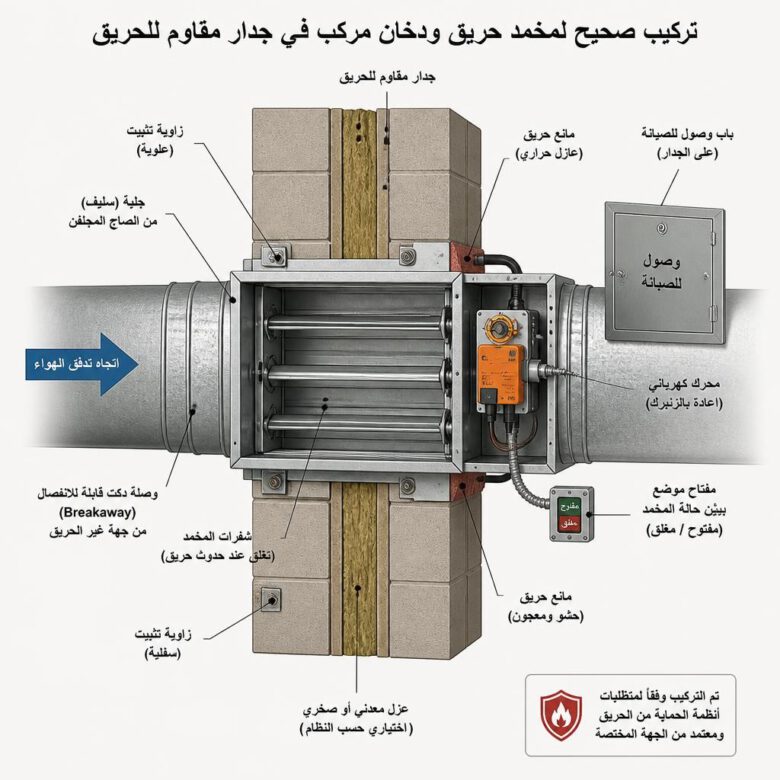

7.4 تركيب دَمْبَرات الدخان والحريق والدخان

قبل رفع كل دامبر، تُطابق هويته بالجدول ويُتحقق من نوعه وأبعاده واتجاهه وتصنيف التسرب والحريق والضغط والسرعة وطراز المشغل ووضع الفشل الآمن. يُركب الإطار مربعاً ومستويًا ومن دون تشوه، ولا يجوز السماح للمجرى المجاور بتحميله.

عند اختراق حاجز مقاوم للحريق، يجب أن تتبع الجلبة وزوايا التثبيت والخلوصات والوصلات الانفصالية والمثبتات ونظام الإيقاف الناري تفصيل التجميع المختبر والمدرج. التشابه البصري بين تفصيلين ليس دليلاً على التكافؤ. ولا توضع براغٍ أو مواد إحكام أو عزل في مسار الريش.

بعد التوصيل، يُشغَّل الدامبر خلال شوطه الكامل، مع تأكيد الفتح والإغلاق السلسين، واتجاه الفشل الآمن، وإشارة الفتح والإغلاق الفعلية، ووصول التغذية الراجعة الصحيحة إلى لوحة التحكم. يجب أن تعتمد إشارة الوضع على إثبات ميكانيكي مناسب، لا على وجود أمر كهربائي فقط.

7.5 فتحات الوصول

توفر فتحات دائمة بحجم يسمح بفحص الدامبر والمشغل والكاشف والحساس واستبدالهما دون تفكيك خدمات أخرى. ويجب أن يتوافق تصنيف الباب مع المجرى أو الحاجز حيث يلزم، وأن تبقى هويته ظاهرة بعد التشطيبات.

7.6 تركيب كاشف دخان المجرى

يُركب الكاشف في الموقع المعتمد وضمن مجال سرعة الهواء المحدد من المصنع، بعيداً عن مناطق الاضطراب غير المسموح بها. يُقص أنبوب أخذ العينات بما يناسب عرض المجرى، ويوجه طبقاً لاتجاه التدفق، ويزود بغطاء نهائي أو ترتيب رجوع بحسب دليل المنتج. كما يجب إبقاؤه قابلاً للفك والتنظيف والاختبار.

لا تُفترض صلاحية كاشف واحد لكل ظروف التشغيل؛ فقد يصبح أخذ العينة غير موثوق عند انخفاض التدفق أو تجاوزه المجال المدرج. لذلك تُقارن بيانات المصنع بقراءات التشغيل الفعلية في جميع الأوضاع المؤثرة، ويثبت رقم الكاشف وعنوانه على ملصق دائم.

7.7 حساسات الضغط والتدفق

تُركب خطوط النبض بإحكام ومن دون التواء، وتُعرّف نقطتا الضغط المرتفع والمنخفض لمنع عكسهما. يراعى موقع نقطة القياس لتجنب تأثير دوامات قريبة، ويجب أن يكون الحساس قابلاً للعزل والمعايرة والاستبدال.

7.8 لوحات التحكم

تُثبت اللوحة في مكان معتمد يحافظ على خلوص العمل، مع التحقق من تصنيف الغلاف والتأريض ومصدر القدرة والقدرة الاحتياطية وتعريف الدوائر ومداخل الكابلات. ويجب تقييد الوصول إلى مفاتيح التجاوز والبرمجيات للأشخاص المخولين.

7.9 تمديدات القدرة والتحكم

تُستخدم أنواع الكابلات وتصنيفات مقاومتها للحريق حسب المخططات، مع الفصل المطلوب بين القدرة والاتصالات. تُركب الغدد والقنوات والعروات وأرقام الأطراف، ويُعنون طرفا كل كابل. وقبل اختبار مقاومة العزل تُفصل الأجهزة الإلكترونية التي قد تتضرر، ثم يُجرى اختبار نقطة إلى نقطة للتحقق من الطرف الميداني والطرف البرمجي والإشارة المتوقعة.

7.10 تكامل إنذار الحريق ونظام إدارة المبنى

تشمل الإشارات المحتملة إنذار الكاشف، وأمر تشغيل المروحة، وحالة التشغيل والعطل، وأوامر الدامبر وحالتي الفتح والإغلاق، والضغط، وفقد القدرة، ووضع التحكم اليدوي. لا يجوز لنظام إدارة المبنى تجاوز أوامر سلامة الحياة إلا إذا نص التصميم المعتمد صراحة على هرمية تسمح بذلك. ويجب تحديد أولوية التحكم الآلي واليدوي ومفتاح رجال الإطفاء بدقة لمنع تنازع الأوامر.

8. فحوص ما قبل التشغيل

لا يبدأ التشغيل حتى يصبح الجزء محل الاختبار مكتملاً وآمناً للتغذية. ويُستخدم نموذج فحص وظيفي سابق للتشغيل يوقعه ممثلو الميكانيكا والكهرباء والتحكم وإنذار الحريق.

• نظافة داخل المجاري واكتمال الوصلات والإحكام والدعامات.
• اتجاه الدَمْبَرات وسهولة الوصول وحركة الريش وتركيب المشغلات ومفاتيح الوضع.
• مواقع الكواشف وعناوينها وأنابيب أخذ العينات وإمكانية الاختبار.
• صحة خطوط الضغط وعدم عكس الطرفين، وتثبيت الحساسات وإمكانية معايرتها.
• تعريف الأطراف واستمرارية الدوائر والتأريض ونتائج الاختبارات الكهربائية المقبولة.
• توفر القدرة العادية والاحتياطية، واتجاه دوران المراوح، وإزالة أقفال النقل.
• مطابقة خريطة المدخلات والمخرجات مع المخططات ومصفوفة السبب والنتيجة النهائية.
• إتمام فحص اختراقات الحريق والأجزاء التي ستُحجب قبل إغلاق السقف أو المنور.

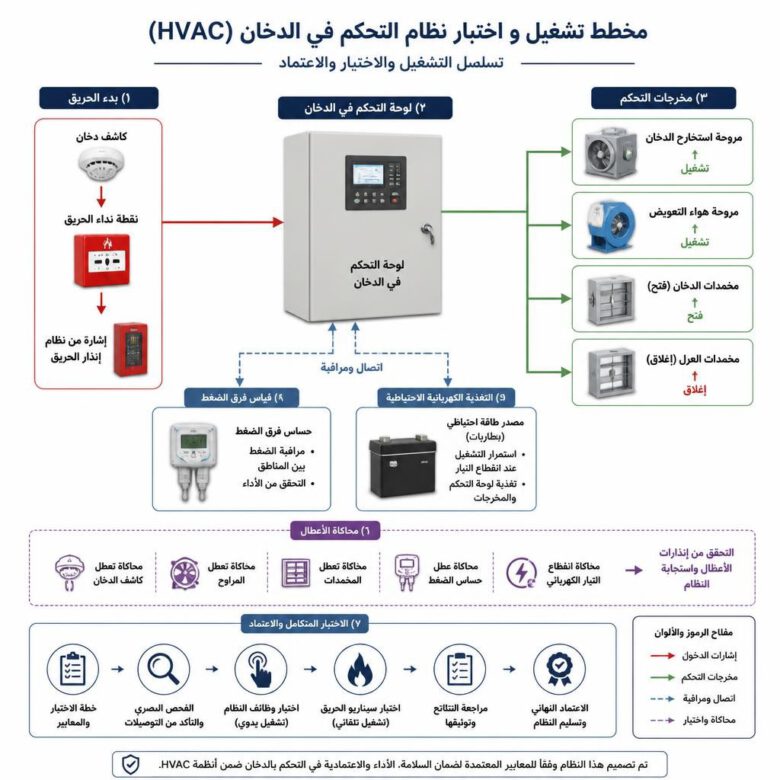

9. إجراءات الاختبار والتشغيل والتكامل

9.1 الاختبار الوظيفي لكل دامبر

1. تسجيل رقم الدامبر ووضعه الطبيعي ووضعه المطلوب في حالة الحريق.
2. إرسال أمر الفتح والتحقق بصرياً من وصول الريش إلى نهاية المشوار.
3. مطابقة إشارة الفتح في اللوحة مع الوضع الميكانيكي الفعلي.
4. إرسال أمر الإغلاق وتأكيد الإغلاق الكامل وإشارة الوضع.
5. اختبار الفشل الآمن بالطريقة المعتمدة والتحقق من عدم التوقف أو التعليق.
6. تسجيل زمن الحركة إذا كان معيار المشروع يتطلب زمناً محدداً.

9.2 اختبار كاشف دخان المجرى

يستخدم هباء الاختبار أو الأداة التي يعتمدها المصنع. ويُتحقق من ظهور العنوان الصحيح في لوحة إنذار الحريق، ثم من تنفيذ التسلسل المطلوب وإعادة الضبط وعودة الجهاز إلى الحالة الطبيعية. يُمنع استخدام لهب مكشوف أو حرارة غير منضبطة أو ملوثات قد تتلف حجرة الاستشعار.

9.3 اختبار تسرب وضغط المجاري

يُجرى الاختبار قبل العزل أو الإخفاء عندما تطلبه المواصفات. يسجل مرجع الجزء، وحجمه أو مساحته المستخدمة في الحساب، وضغط الاختبار، وفترة الاستقرار، والتسرب المقاس والمسموح، وظروف القياس، ورقم الجهاز ومعايرته. تُحدد التسريبات وتُصلح ثم يعاد الاختبار؛ ولا يكفي تعويض التسرب بزيادة سرعة المروحة لأن ذلك قد يرفع الضوضاء والحمل الكهربائي والضغط على مكونات النظام.

9.4 قياس التدفق وفرق الضغط

يُشغَّل كل وضع دخان تصميمي وتُقاس كميات السحب وهواء التعويض والضغط الساكن وفروق ضغط السلالم والردهات وسرعات الهواء وسرعة المروحة عند الحاجة. تُقارن النتائج حصراً بمعايير التصميم المعتمدة، لأن قيمة ضغط مناسبة لمبنى قد تسبب قوة فتح باب غير مقبولة في مبنى آخر.

يجب تسجيل حالة الأبواب والمصاعد والمراوح والدَمْبَرات أثناء القياس؛ فالقراءة المجردة بلا توصيف لتكوين المبنى لا يمكن إعادة إنتاجها. عند انخفاض الضغط، تُراجع بالتسلسل حالات الدَمْبَرات، واتجاه المروحة وسرعتها، وتسرب المجاري، والأبواب المفتوحة، ومسارات الهواء، وموازنة الشبكة.

9.5 اختبار مصفوفة السبب والنتيجة

يُدخل حدث بدء متحكم به لكل سيناريو معتمد، ثم تُراقب جميع المخرجات: الإنذار، ومراوح السحب والتعويض، وتغيير وضع وحدات المناولة، والدَمْبَرات، وضغط السلالم والردهات، والمؤشرات البعيدة، وتحكم رجال الإطفاء، ومراقبة إدارة المبنى. تُسجل الاستجابة الفعلية أمام كل بند في المصفوفة، ولا يُقبل وصف عام مثل «النظام يعمل».

9.6 اختبار أوضاع الفشل

يجب إثبات السلوك المتوقع عند فقد القدرة العادية، وتعطل مروحة، وفشل مشغل، وعدم تحقق وضع دامبر، وفصل كاشف أو حساس، وانقطاع اتصال وحدة تحكم، وفتح دائرة ميدانية مراقبة. ويُتحقق من ظهور إنذار أو إشراف أو عطل في الموقع الصحيح وانتقال النظام إلى الحالة الآمنة المحددة، من دون افتراض أن الإغلاق دائماً هو الوضع الآمن؛ فبعض دَمْبَرات مسار السحب يجب أن تفتح وفق السيناريو.

9.7 اختبار القدرة الاحتياطية

تُحاكى خسارة المصدر العادي وفق إجراء كهربائي آمن، ويُتحقق من التحويل الناجح واستمرار وحدات التحكم وتنفيذ تسلسل المراوح والدَمْبَرات ومراقبة الحالات. ثم تُعاد القدرة العادية ويُراقب الرجوع والاستقرار وعدم فقد الإعدادات.

9.8 اختبار الأنظمة المتكامل

بعد قبول الاختبارات المنفردة، يُجرى اختبار متكامل تشارك فيه أنظمة إنذار الحريق والتكييف والتحكم والقدرة الاحتياطية والأبواب والمصاعد والأنظمة الأخرى المحددة في استراتيجية الحريق. يجب أن يبدأ الاختبار من جهاز بدء حقيقي أو محاكاة معتمدة عند تعذر ذلك، لا من إجبار المخرج البرمجي فقط؛ لأن إجبار المخرج يتجاوز سلسلة منطقية قد تحتوي على الخطأ.

بعد كل سيناريو تُعاد الإنذارات، والدَمْبَرات، والمراوح، والتجاوزات اليدوية إلى وضعها الطبيعي، وتزال الوصلات المؤقتة وبرمجيات الإجبار، ويؤكد عدم بقاء عطل غير مفسر. ويُفضل إجراء مراجعة مستقلة لسجل الأحداث للتحقق من ترتيب العمليات وتوقيتها.

10. متطلبات فحص نظام التحكم بدخان مجاري التكييف وضبط الجودة

تُدار الأعمال وفق خطة الجودة وخطة الفحص والاختبار المعتمدتين. وتشمل نقاط المراقبة استلام المواد، والدعامات، وتركيب المجاري، وفحص الدَمْبَرات قبل الإخفاء، وإيقاف الحريق، والتمديدات، واختبار نقطة إلى نقطة، والفحص السابق للتشغيل، والاختبارات الوظيفية والمتكاملة.

ينبغي اعتبار فحص الدامبر داخل الحاجز، وفتحة الوصول، والتوصيلات التي ستُحجب نقطة توقف لا يستمر بعدها الإغلاق إلا بموافقة الجودة والاستشاري حيث يشترط العقد. تُلتقط صور مؤرخة تظهر بطاقة الجهاز واتجاهه والتثبيت والخلوص قبل إغلاق السقف أو المنور.

يُصدر تقرير عدم مطابقة عند مخالفة الاعتماد أو التفصيل المدرج، ويجب أن يوضح السبب الجذري والإصلاح والفحص المعاد. لا يجوز إغلاق المخالفة بمجرد إجراء تجميلي إذا كانت تؤثر في الإدراج أو الوصول أو منطق التشغيل.

11. المشكلات الشائعة والإجراءات التصحيحية لنظام التحكم بدخان مجاري التكييف

الدامبر لا يغلق بالكامل

غالباً ما ينتج ذلك عن تشوه الإطار أو جسم غريب أو تحميل المجرى على الدامبر أو إعداد خاطئ للمشغل. يُفصل التشغيل، وتزال العوائق، وتصحح المحاذاة والدعامات، ثم يُعاد اختبار الشوط الكامل وفق التجميع المعتمد.

إشارة الوضع لا تطابق الوضع الفعلي

يُفحص مفتاح نهاية المشوار والوصلة الميكانيكية والتوصيلات وخريطة نقطة التحكم. لا يجوز معالجة المشكلة بعكس تسمية الإشارة برمجياً قبل التأكد من أن الحركة الفعلية صحيحة.

كاشف المجرى لا يستجيب

تُراجع سرعة الهواء، واتجاه أنبوب العينات وطوله وثقوبه، والغطاء النهائي، والعنوان، والقدرة، ونظافة الحجرة. يجب اختبار الكاشف في وضع التدفق الفعلي لا أثناء توقف المروحة إذا كان المنتج يعتمد على أخذ عينة هوائية.

تشغيل مروحة أو منطقة غير صحيحة

السبب الأكثر شيوعاً خطأ تعيين نقاط أو نسخة قديمة من مصفوفة السبب والنتيجة. تُتبع الإشارة من جهاز البدء إلى وحدة الإدخال والمنطق والمخرج والبادئ الميداني، ويُصحح البرنامج بواسطة جهة مخولة مع حفظ سجل التغيير.

تعذر تحقيق الضغط التصميمي

تُراجع حالات الأبواب والدَمْبَرات، وتسرب المجاري، ومنحنى المروحة، واتجاه الدوران، وسرعة المحرك، ومسارات الهواء غير المقصودة، ثم الموازنة. لا تُرفع السرعة عشوائياً قبل التأكد من حدود المحرك والمروحة والمجرى والدَمْبَرات.

أعطال اتصال متكررة

تُفحص القطبية والعناوين ونهايات الشبكة والتدريع والتأريض والفصل عن كابلات القدرة وبنية الشبكة. ويُقاس العطل أثناء تشغيل الأحمال الكبيرة للكشف عن التداخل الكهرومغناطيسي.

استحالة الوصول بعد إغلاق السقف

يُوقف القبول، ويُنسق تركيب فتحة وصول مناسبة قبل التسليم. إن توفر صورة للدامبر قبل الإغلاق لا يعوض متطلب الوصول الدائم للاختبار والصيانة.

12. احتياطات الصحة والسلامة عند تنفيذ نظام التحكم بدخان مجاري التكييف

• تطبيق تقييم المخاطر وتحليل سلامة المهمة والتصاريح قبل بدء العمل.
• استخدام سقالات أو منصات رفع معتمدة، ومنع الوقوف على المجاري أو شبكات الأسقف.
• إعداد خطة رفع للأجزاء الثقيلة واستخدام ملحقات ذات شهادات سارية ومنطقة عزل أسفل الحمل.
• استخدام القفازات المقاومة للقطع والنظارات وواقي السمع أثناء الثقب والقص.
• القفل ووضع بطاقة التحذير قبل العمل الكهربائي أو قرب معدات قابلة للتشغيل عن بُعد.
• منع التشغيل الآلي للمراوح والدَمْبَرات أثناء وجود أشخاص داخل نطاق الأجزاء المتحركة.
• إبعاد اليدين عن الريش والوصلات الميكانيكية خلال اختبار المشغل.
• تطبيق ضوابط الأعمال الساخنة ومراقبة الحريق عند استخدامها.
• الحفاظ على مخارج الطوارئ ومعدات مكافحة الحريق خالية، وإزالة البرادة والمخلفات دورياً.

خلال اختبار الدخان، يجب إخطار إدارة المبنى وغرفة التحكم وشاغلي المنطقة، وعزل الإنذارات الخارجية فقط وفق تصريح معتمد، مع تعيين مراقب لإعادة كل عمليات العزل فور انتهاء الاختبار.

13. تعريف المعدات ووضع الملصقات

تُثبت ملصقات دائمة مقروءة تقاوم ظروف الموقع على الدَمْبَرات والمراوح والكواشف والحساسات واللوحات والكابلات. يجب أن تتضمن، بحسب الحاجة، رقم الجهاز ومنطقة الدخان وعنوان الكاشف ومرجع الدائرة والوضع الطبيعي ووضع الحريق.

يجب أن تتطابق الأسماء بين الملصق والمخطط التنفيذي وقائمة النقاط ومصفوفة السبب والنتيجة وشاشة المشغل. اختلاف تسمية واحدة قد يؤدي إلى اختبار مكون خاطئ أو عزل منطقة غير مقصودة أثناء الطوارئ. كما تُوضع علامة على السقف المستعار تحدد موقع فتحة الوصول حين يطلب جدول تعريف المشروع ذلك.

14. الوثائق والتسليم النهائي

لا يعتمد نظام سلامة الحياة على نجاح التشغيل الميداني وحده، بل يحتاج إلى سجل قابل للتتبع يسمح بإعادة الاختبار والصيانة والتحقيق في الأعطال. تشمل حزمة التسليم:

• اعتمادات المواد وشهادات المصنع وبيانات الإدراج والتصنيف.
• المخططات التنفيذية ومخططات ما تم تنفيذه وجدول الدَمْبَرات والكواشف النهائي.
• مصفوفة السبب والنتيجة وقائمة المدخلات والمخرجات ونسخة احتياطية معتمدة من البرنامج.
• نتائج الاختبارات الكهربائية وتسرب المجاري والتدفق والضغط.
• سجلات اختبار الدَمْبَرات والكواشف والفشل والقدرة الاحتياطية والتكامل.
• شهادات المعايرة وطلبات الفحص وحالات عدم المطابقة المغلقة.
• أدلة التشغيل والصيانة وقطع الغيار وبرنامج الفحص الدوري وسجلات التدريب.

قبل التسليم، يُتحقق من خلو فتحات الوصول، وتأمين اللوحات، وإزالة الأسلاك والتجاوزات المؤقتة، ونظافة الكواشف، وتركيب الملصقات، ومسح الأعطال، وعودة جميع الأنظمة إلى وضعها الطبيعي المعتمد.

15. معايير قبول نظام التحكم بدخان مجاري التكييف

يُعتبر النظام مستوفياً عندما تتحقق جميع النقاط الآتية بوثائق معتمدة:

• مطابقة المعدات للمخططات والاعتمادات والتجميعات المدرجة.
• صحة تركيب الدَمْبَرات وإمكانية الوصول إليها وعملها الكامل في الاتجاه المطلوب.
• صحة مواقع الكواشف وأنابيب العينات والعناوين ونجاح الاختبارات.
• استيفاء المجاري لحدود التسرب والضغط المحددة في المشروع.
• تحقيق معدلات التدفق وفروق الضغط ومعايير قوة فتح الأبواب المعتمدة.
• تنفيذ واجهات الحريق لمصفوفة السبب والنتيجة من دون نقاط غير مختبرة.
• إثبات القدرة الاحتياطية وأوضاع الفشل والتشغيل اليدوي حيث تنطبق.
• إغلاق العيوب وحالات عدم المطابقة واستلام وثائق ما تم تنفيذه والتشغيل والصيانة.

يجب ألا تُستخدم قيم قبول عامة مكان القيم التصميمية. القبول النهائي هو إثبات أن المنظومة المنفذة تحقق استراتيجية الحريق المعتمدة في أوضاع التشغيل والإنذار والعطل وفقد القدرة.

16. الخلاصة التنفيذية

يعتمد نجاح نظام التحكم بدخان مجاري التكييف على الأداء المنسق للمجاري والدَمْبَرات والمشغلات والكواشف والحساسات والمراوح والقدرة الكهربائية وإنذار الحريق ومنطق التحكم. لذلك يجب التعامل معها كمنظومة واحدة، لا كحزم ميكانيكية وكهربائية منفصلة.

أهم نقاط النجاح هي الالتزام بالتكوين المدرج للدَمْبَر، وتوفير وصول دائم، والتحقق من مجال تدفق كواشف المجاري، وضبط تسرب الشبكة، وحماية أولوية أوامر سلامة الحياة، واختبار القدرة الاحتياطية، وتنفيذ جميع سيناريوهات السبب والنتيجة. ويتدرج الاختبار الصحيح من فحص المكون إلى نقطة التحكم ثم الوضع التشغيلي وأخيراً استجابة المبنى المتكاملة.

لا يُمنح القبول النهائي إلا بعد إثبات الأداء في الحالة الطبيعية والإنذار والتجاوز اليدوي والعطل وفقد القدرة، وإزالة كل عمليات التجاوز المؤقتة، وإكمال مستندات التشغيل والتسليم القابلة للتتبع.

17. الأسئلة الشائعة حول نظام التحكم بدخان مجاري التكييف
