دليل تركيب أنظمة إدارة المرور المتقدمة ATMS ومنهجية التنفيذ [2026]

مقدمة إلى تركيب أنظمة إدارة المرور المتقدمة ATMS

يمثل نظام إدارة المرور المتقدم ATMS الطبقة التشغيلية الذكية للطريق السريع؛ فهو يجمع بيانات الحركة، ويعالجها، ثم يحولها إلى قرارات ورسائل ميدانية قابلة للتنفيذ. وعلى خلاف أعمال الطرق التقليدية التي تركز على الرصف والمنشآت، يتطلب تركيب ATMS تكاملاً مضبوطاً بين الهندسة المدنية والكهربائية والاتصالات والشبكات والبرمجيات.

تقدم هذه المنهجية تسلسلاً تنفيذياً عملياً يبدأ من مراجعة التصميم والمسح الموقعي، وينتهي بالاختبار والتشغيل والتسليم. والهدف ليس تثبيت أجهزة منفصلة، بل بناء منظومة موثوقة تضمن دقة بيانات السرعة والحجم المروري، واستمرارية الاتصال، وسلامة العاملين ومستخدمي الطريق.

يرتبط نجاح المشروع بثلاثة مبادئ: تثبيت الأجهزة في مواضع تحقق مجال الرؤية والتغطية التصميمية، حماية البنية الكهربائية والاتصالية من الظروف البيئية والصواعق، وإثبات الأداء عبر اختبارات موثقة قبل القبول النهائي.

تشهد هندسة الطرق والبنية التحتية تحولًا جذريًا نتيجة التكامل بين الهندسة المدنية، ونمذجة المعلومات، والذكاء الاصطناعي، ونظم المعلومات الجغرافية، وتقنيات الاستشعار والاتصال. تعرف على مستقبل تطوير هندسة الطرق والبنية التحتية

نطاق أنظمة إدارة المرور المتقدمة ATMS في البنية التحتية الحديثة

يشمل نطاق أنظمة النقل الذكية ITS عادةً أجهزة ميدانية، وشبكة نقل بيانات، وغرفة تحكم مركزية. وقد تتغير المكونات وفق متطلبات الطريق، لكن النطاق النموذجي يتضمن ما يلي:

• كاشفات المركبات: حلقات حثية، رادار ميكروي، حساسات مغناطيسية، أو كشف مرئي قائم على الفيديو.
• كاميرات المراقبة التلفزيونية CCTV: كاميرات ثابتة أو متحركة مزودة بوظائف الدوران والإمالة والتكبير.
• لوحات الرسائل المتغيرة VMS: لتنبيه السائقين إلى الحوادث والتحويلات والسرعات المتغيرة وحالة المسار.

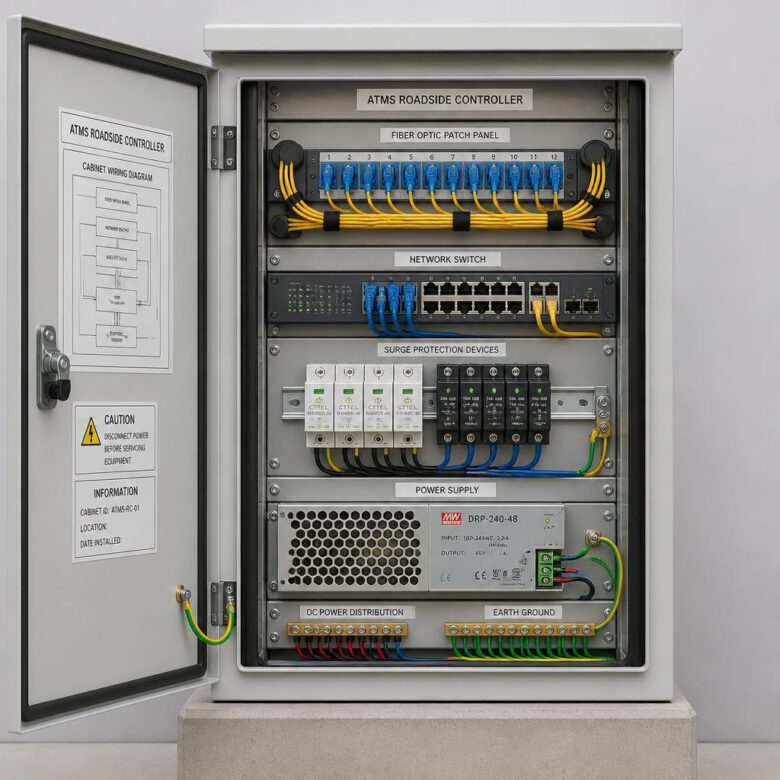

• خزائن التحكم الميدانية: تضم وحدات التحكم، المفاتيح الشبكية، مزودات الطاقة، البطاريات أو وحدات الطاقة غير المنقطعة، وأجهزة الحماية.
• شبكة الاتصال: كابلات ألياف ضوئية أحادية النمط، أو وصلات لاسلكية مرخصة عند تعذر التمديد، مرتبطة بمنصة التحكم المركزي.

تُقاس فاعلية المنظومة بمؤشرات مثل نسبة توافر الأجهزة، ودقة الكشف، وزمن وصول التنبيه إلى غرفة التحكم، وزمن استجابة اللوحة للأوامر، وليس بمجرد اكتمال أعمال التركيب.

التخطيط قبل التنفيذ ومراجعة وثائق المشروع

قبل تعبئة الموقع، يعقد المقاول اجتماع بدء فني يضم ممثل المالك والاستشاري والمورد ومقاول الاتصالات وإدارة السلامة المرورية. تُراجع خلاله المخططات التنفيذية المعتمدة، ومخططات التمديدات، ومصفوفة عناوين الشبكة، وجداول نقاط الإدخال والإخراج، وخطط التحويل المروري.

المخرجات الإلزامية قبل بدء الأعمال

• منهجية تنفيذ معتمدة وتحليل مخاطر المهمة JSA.
• مخططات تنفيذية تبين الإحداثيات والمناسيب ومسارات الكوابل ونقاط التغذية.
• سجل المواد المعتمد وشهادات المطابقة والكفالة الفنية.
• خطة فحص واختبار ITP تتضمن نقاط التوقف ونقاط المراجعة.
• خطة إدارة المرور المؤقتة والتصاريح اللازمة لإغلاق الحارات أو العمل الليلي.

يجب كذلك مطابقة طرازات الأجهزة وأرقامها التسلسلية مع جدول الأصول. إن تأجيل هذه المطابقة يؤدي غالباً إلى تعارض بين إعدادات البرمجيات المسبقة والجهاز المركب فعلياً في الميدان.

المسح الميداني الشامل وتحديد الخدمات القائمة

أخطر خطأ في أعمال ATMS هو الحفر اعتماداً على مخططات قديمة فقط. يجب تنفيذ مسح خدمات تحت الأرض باستخدام الرادار المخترق للأرض وتقنيات التحديد الكهرومغناطيسي، ثم مقارنة النتائج مع مخططات الأعمال المنفذة وسجلات الجهات الخدمية.

إجراءات منع إصابة المرافق

1. تحديد مسارات الكهرباء والاتصالات والمياه والصرف وتصنيف مستوى موثوقية بياناتها.
2. وضع علامات ميدانية واضحة خارج نطاق حركة المركبات قدر الإمكان.
3. تنفيذ حفر استكشافي يدوي عند مناطق التعارض قبل استخدام المعدات الميكانيكية.
4. إصدار تصريح حفر يحدد العمق والمعدة المسموح بها وممثل الجهة المالكة للخدمة إن لزم.

يُنفذ فريق المساحة أيضاً رفعاً باستخدام المحطة الشاملة للتحقق من إحداثيات قواعد اللوحات والأعمدة والحساسات. ويجب فحص خط الرؤية للكاميرات والرادارات ميدانياً؛ فاللافتات القائمة أو النباتات أو انحناء الطريق قد يحجب قطاعاً حرجاً رغم صحة الموقع على المخطط.

التحقق الطبوغرافي والهندسي لمواقع الأجهزة

لا تكفي الإحداثيات الأفقية؛ إذ يجب ضبط المنسوب، واتجاه الطريق، وميل اللوحة، وارتفاع الكاميرا. بالنسبة للرادار وكشف الفيديو، تؤثر زاوية التثبيت وارتفاعه والمسافة إلى مناطق الرصد مباشرة في دقة السرعة وتصنيف المركبات. لذلك تُوثق قيم التركيب النهائية في سجل معايرة موقعي يربط كل جهاز بإحداثياته واتجاهه ومجال تغطيته.

عند تركيب لوحة VMS، يجب التحقق من خلو مجال الرؤية للسائق من العوائق ومن امتثال الارتفاع الصافي فوق الطريق ومتطلبات الارتداد الجانبي للمعيار المحلي. كما ينبغي مراجعة أحمال الرياح والاهتزاز ومسافات الأمان من خطوط الكهرباء الهوائية قبل اعتماد موقع الرافعة.

الأعمال المدنية: الحفريات والقواعد والبنية التحتية

تعتمد موثوقية الأجهزة الثقيلة على أعمال مدنية دقيقة. تشمل هذه المرحلة قواعد أعمدة اللوحات، وقواعد الكاميرات، وقنوات الكابلات وغرف السحب، وقواعد خزائن التحكم. يبدأ التنفيذ بتوقيع الموقع، ثم الحفر إلى العمق والأبعاد المعتمدة مع حماية جوانب الحفر عند الحاجة.

فحص التربة والدمك

يتحقق المهندس من منسوب التأسيس ومن قدرة التحمل الآمنة للتربة وفق التقرير الجيوتقني. وإذا وُجدت تربة رخوة أو مياه جوفية أو ردم غير مطابق، فلا يجوز صب الخرسانة قبل معالجة الحالة بموافقة المصمم. يعاد دمك الردم حول القنوات وغرف السحب على طبقات، مع اختبارات كثافة ميدانية تحقق عادة 95% أو أكثر من الكثافة الجافة العظمى، وفق مواصفة المشروع.

الخرسانة ومسامير التثبيت

تستخدم لقواعد الهياكل الحاملة خرسانة بالرتبة المحددة تصميمياً، مثل C30/37 أو أعلى عند اشتراط المشروع. يجب التحقق من أقطار وحديد التسليح والغطاء الخرساني وأطوال الوصلات قبل الصب. وتثبت مسامير التثبيت بقالب معدني صلب يحاكي ثقوب صفيحة قاعدة العمود؛ ثم يُفحص المحور والتباعد والمنسوب قبل الصب وبعده. أي انحراف غير معالج قد يمنع تركيب الهيكل أو يفرض تعديلات غير معتمدة.

القنوات وغرف السحب وتمديد الكابلات

تُنفذ قنوات الكابلات بميول وتصريف مناسبين لمنع تجمع المياه، وتُغلق نهاياتها مؤقتاً أثناء الإنشاء لمنع دخول الخرسانة أو الأتربة. تجهز غرف السحب بأغطية ذات تصنيف تحميل مناسب لموقعها، وبسلالم أو دعامات وفق التصميم، وبحلقات سحب لا تسبب خدش غلاف الكابل.

قبل سحب كابل الألياف، يُمرر حبل سحب وفرشاة تنظيف وماندر للتحقق من سلامة القناة. ولا يجوز تجاوز قوة السحب أو نصف قطر الانحناء الأدنى المحددين من مصنع الكابل. يترك طول احتياطي منظم داخل الغرف والخزائن لتسهيل الصيانة وإعادة اللحام، مع تعريف دائم للطرفين ورقم المسار.

تركيب الحساسات الحثية وكواشف المركبات

تظل الحلقات الحثية خياراً دقيقاً لكشف وجود المركبات وعدّها عند تنفيذها بصورة صحيحة، لكنها حساسة لقطع الرصف وتسرب الماء. يحدد المخطط شكل الحلقة وأبعادها وعدد لفات السلك وقيمة الحث المستهدفة بحسب عرض الحارة وطول مغذي الحلقة.

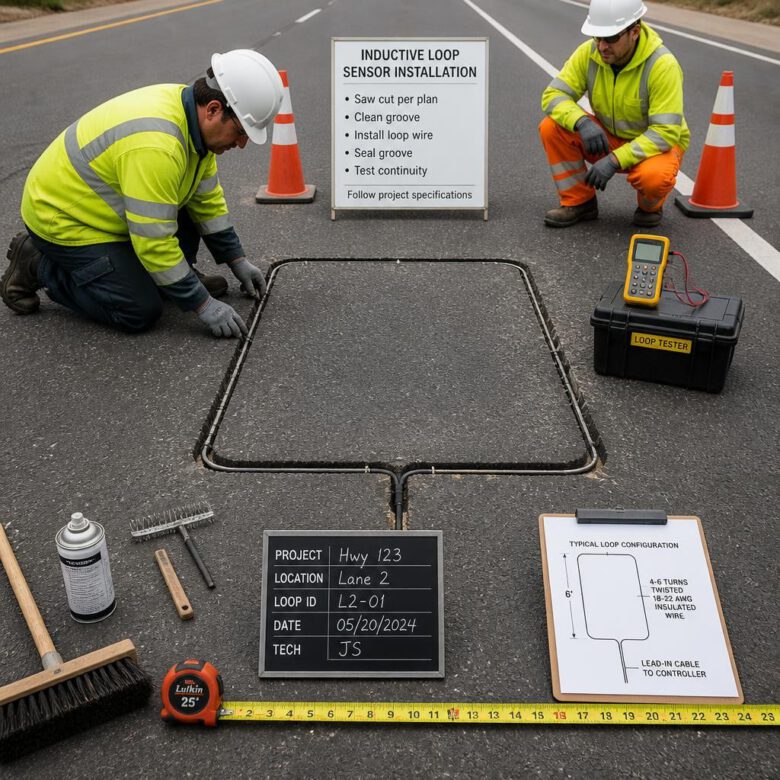

خطوات تركيب الحلقة الحثية

1. تأمين منطقة العمل وإغلاق الحارة وفق خطة إدارة المرور المعتمدة.
2. تحديد مسار القطع، ثم نشر الأسفلت بعمق وعرض يطابقان المواصفة، دون الإضرار بطبقات الرصف المجاورة.
3. تنظيف المجرى وتجفيفه تماماً بالهواء المضغوط الخالي من الزيت والرطوبة.
4. وضع سلك معزول مقاوم للحرارة داخل المجرى باللفات المحددة، مع تجنب الوصلات داخل القطع.
5. لف زوج مغذي الحلقة معاً لتقليل التشويش الكهرومغناطيسي حتى خزانة التحكم.
6. قياس الاستمرارية والعزل والحث، ثم ملء المجرى بمادة مانعة للتسرب متوافقة مع الأسفلت.

يجب ألا يتم الاعتماد على الكاشف قبل توثيق قراءة مقاومة العزل ومقارنتها بالقيمة المقبولة في مواصفات المورد. وعند استخدام الرادار أو الفيديو بدلاً من الحلقات، تكون أهم خطوة هي معايرة مناطق الكشف والمسارات الافتراضية وفق الهندسة الفعلية للطريق.

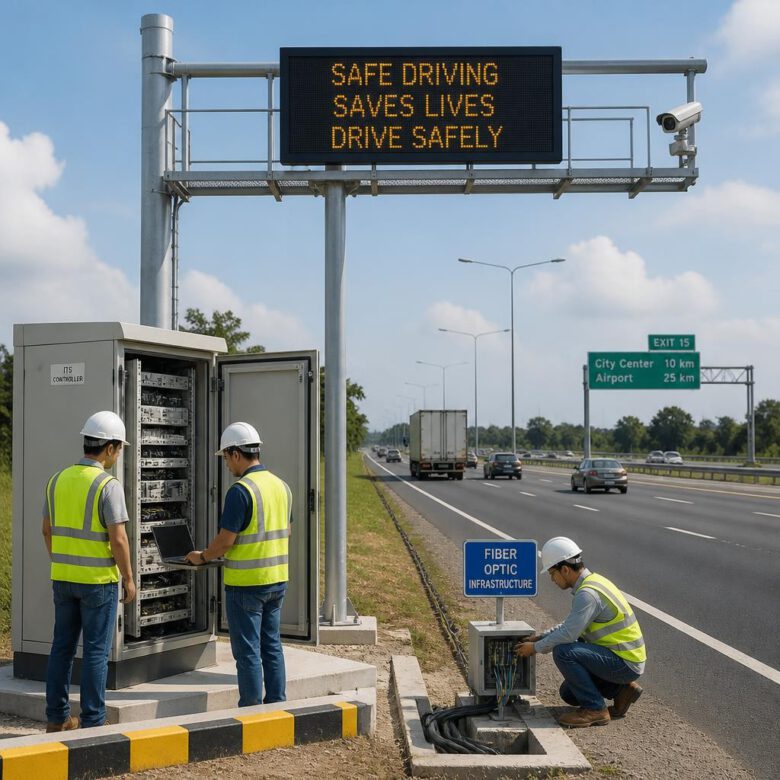

تركيب لوحات الرسائل المتغيرة VMS وكاميرات CCTV

تركيب لوحات الرسائل المتغيرة عمل رفع عالي الخطورة. يجب اعتماد خطة رفع تحدد وزن اللوحة ومركز الثقل وسعة الرافعة عند نصف القطر التشغيلي ونقاط الربط المعتمدة وسرعة الرياح القصوى المسموح بها. يمنع الوقوف تحت الحمل المعلق، ويُحدد نطاق عزل حول الرافعة والهيكل.

تُركب اللوحة على الجسر أو الذراع الحامل باستخدام مسامير إنشائية عالية المقاومة وبعزم الشد المحدد. بعد التركيب، يراجع الاتجاه الأفقي والعمودي ووضوح الوجه للسائق القادم وميل اللوحة الذي يحد من الوهج. أما كاميرات CCTV فتثبت على أعمدة أو هياكل لا تنقل اهتزازاً مفرطاً، ويضبط مجال الرؤية لتغطية مناطق القرار مثل المداخل والمخارج ومناطق التداخل ونقاط الحوادث المتكررة.

الأنظمة الكهربائية والتأريض والحماية من زيادة الجهد

تغذى الخزائن الميدانية من لوحة مصدر مخصصة، وتزود بقاطع عزل قابل للقفل، وقواطع حماية من زيادة التيار، ووحدة طاقة غير منقطعة عند اشتراط الاستمرارية. يجب فصل مسارات القدرة عن مسارات البيانات أو استخدام حواجز معدنية مناسبة لتقليل التداخل.

التأريض والحماية من الصواعق

كل خزانة وعمود ولوحة معدنية يحتاج إلى ربط تساوي جهد وتأريض موثق. تُقاس مقاومة قطب التأريض بجهاز اختبار مناسب، وتلتزم بالقيمة الواردة في المخطط أو الكود المحلي؛ وتُستخدم غالباً قيمة أقل من 10 أوم كمرجع مشروع شائع، لكنها ليست بديلاً عن متطلب الجهة المالكة. تركب أجهزة الحماية من زيادة الجهد SPD على خطوط التغذية، وعلى واجهات البيانات النحاسية عند وجودها، مع مراعاة أن كابل الألياف الضوئية لا ينقل نبضات كهربائية ولا يحتاج إلى واقيات إشارة من هذا النوع.

لحام الألياف الضوئية وربط شبكة الاتصالات

يفضل استخدام الألياف الضوئية أحادية النمط في ممرات الطرق الطويلة بسبب سعتها ومسافاتها التشغيلية. ينفذ اللحام بواسطة اللحام الانصهاري داخل بيئة نظيفة محمية من الغبار والرياح. وتُرتب الوصلات في صوانيها مع ترقيم النوى بدقة، لأن خطأ تعريف نواة واحدة قد يعرقل تشغيل عدة مواقع.

يختبر كل مسار بجهاز مقياس انعكاس المجال الزمني البصري OTDR لتحديد مواقع الوصلات والانحناءات والفقد غير الطبيعي، وبمقياس قدرة ضوئية للتحقق من الفقد الكلي من طرف إلى طرف. يجب حفظ مخططات OTDR المرجعية بعد القبول؛ فهي أداة الصيانة الأساسية لمقارنة أي تدهور لاحق. ويستحسن تصميم الشبكة بحلقة أو مسارات مزدوجة حيثما تسمح الميزانية، لضمان استمرار الخدمة عند قطع أحد المسارات.

الاختبارات: القبول في المصنع والقبول في الموقع

يبدأ ضمان الجودة قبل وصول المعدات. في اختبار القبول في المصنع FAT، يُتحقق من وظائف اللوحات ووحدات التحكم والكاميرات والخوادم والواجهات البرمجية في بيئة خاضعة للرقابة. يشمل ذلك اختبار البكسلات، والسطوع، والرسائل، والإنذارات، وواجهات الاتصال، وسجل الأحداث.

بعد التركيب، يثبت اختبار القبول في الموقع SAT أن الأداء صحيح في البيئة الفعلية. يختبر الفني تشغيل كل دائرة، والتأريض، والاتصال الشبكي، وظهور الكاميرات في غرفة التحكم، وأوامر VMS، ودقة الحساسات عبر مرور مركبات حقيقية أو سيناريوهات محكومة. كما تُسجل نتائج زمن الاستجابة وفقد الحزم وتوافر الاتصال ضمن نموذج اختبار معتمد.

المعايرة والتكامل مع غرفة التحكم المركزية

لا يكون النظام جاهزاً بمجرد ظهور الجهاز على الشبكة. تُعاير أجهزة الرادار والفيديو بمقارنة السرعة والعدّ والتصنيف مع قياسات مرجعية، وتُضبط مناطق الكشف لاستبعاد الأرصفة أو الحارات المعاكسة أو الظلال. كما تختبر سيناريوهات تشغيل واقعية: حادث، إغلاق حارة، ازدحام، فقد اتصال جهاز، وانقطاع تغذية.

ينبغي توحيد أسماء الأصول والإنذارات وعناوين الشبكة مع نظام غرفة التحكم. ويطبق مبدأ أقل صلاحية لازمة على حسابات المستخدمين، مع تغيير كلمات المرور الافتراضية، وتعطيل المنافذ غير المستخدمة، وتوثيق النسخ الاحتياطية لإعدادات وحدات التحكم والمفاتيح الشبكية.

بروتوكولات الصحة والسلامة والبيئة

العمل على طريق مفتوح للجمهور ينطوي على مخاطر دهس وحوادث اصطدام ورفع وأعمال كهربائية. لذلك لا يبدأ أي نشاط إلا خلف إدارة مرور مؤقتة معتمدة تضم لوحات تحذير مسبقة ومخاريط وحواجز ومركبة امتصاص صدمات عند الحاجة. ويجب أن يرتدي العاملون معدات الوقاية المناسبة، بما فيها سترات عالية الوضوح من الفئة المطلوبة وخوذ وأحذية سلامة وحماية سمعية وبصرية.

• تعيين مراقب حركة مؤهل عند الأعمال القريبة من الحارات النشطة.
• تنفيذ عزل كهربائي والتحقق من انعدام الجهد قبل العمل داخل الخزائن.
• إيقاف عمليات الرفع عند تجاوز سرعة الرياح المحددة في خطة الرفع.
• احتواء مخلفات قطع الأسفلت والمواد المانعة للتسرب ومنع دخولها إلى مصارف الأمطار.
• جدولة الأعمال الصاخبة وعمليات إغلاق الحارات في الفترات منخفضة الحركة قدر الإمكان.

قائمة فحص ضمان الجودة وضبط الجودة QA/QC

ينبغي أن يحافظ مفتش الجودة على سجل فحص قابل للتتبع لكل موقع. ولا تُغلق الأعمال المخفية، مثل القنوات أو التأريض، قبل تصويرها وفحصها واعتمادها. تشمل النقاط الجوهرية:

• التحقق من شهادات المواد ومطابقتها للمواصفات المعتمدة.
• فحص أبعاد القواعد والتسليح والغطاء الخرساني ومواقع مسامير التثبيت.
• قياس استقامة الأعمدة وعموديتها ضمن السماح التصميمي.
• توثيق عزم شد المسامير باستخدام مفتاح عزم معاير وشهادة معايرة سارية.
• اختبار مقاومة العزل والاستمرارية للحلقات والكابلات قبل وبعد الإنهاء.
• مراجعة تقارير OTDR ونتائج اختبار القدرة الضوئية وتسميات نوى الألياف.
• التحقق من التأريض والحماية من زيادة الجهد وتغذية الطاقة الاحتياطية.
• اعتماد نتائج FAT وSAT والمعايرة وملفات الإعدادات قبل التسليم.

الأخطاء الشائعة وكيفية منعها

أكثر الإخفاقات كلفة ليست عيوباً إلكترونية، بل أخطاء تنسيق وتنفيذ. من أمثلتها: وضع كاميرا خلف عائق، سحب كابل بأكثر من قوة الشد المسموحة، عدم إحكام إغلاق مسار الحلقة، عدم ترقيم الألياف، أو تركيب لوحة VMS دون اختبار رسائلها من غرفة التحكم.

الوقاية عملية بسيطة لكنها صارمة: إجراء فحص ما قبل الصب للقواعد، وفحص ما قبل الإغلاق للقنوات والخزائن، واختبار كل واجهة عند التركيب بدلاً من تأجيل الاختبارات إلى نهاية المشروع. كما يجب تحديث مخططات الأعمال المنفذة فوراً، لا بعد أشهر من التشغيل.

التسليم والاستدامة وتجهيز النظام للمستقبل

يتضمن التسليم المهني مخططات الأعمال المنفذة بإحداثيات دقيقة، وكتيبات التشغيل والصيانة، وشهادات الاختبارات، وقوائم الأصول، وملفات الإعداد والنسخ الاحتياطية، وتدريب مشغلي غرفة التحكم وفنيي الصيانة. ويجب تحديد قطع الغيار الحرجة، مثل وحدات التغذية والمفاتيح الشبكية ووحدات التحكم ووصلات الألياف، مع آلية واضحة لزمن الاستجابة للأعطال.

تؤسس البنية المنفذة بعناية لتطبيقات مستقبلية مثل أنظمة النقل التعاونية وربط المركبات والبنية التحتية والتحليلات التنبؤية. لكن قابلية التطور تبدأ من أساسيات اليوم: قنوات احتياطية، وسعات ألياف غير مستخدمة، وخزائن ذات مساحة كافية، وشبكة موثقة وآمنة. وباتباع هذه المنهجية، يتحول تركيب ATMS من عملية توريد أجهزة إلى أصل تشغيلي موثوق يحسن السلامة وكفاءة الحركة على المدى الطويل.
