كيفية حساب كميات الحفر والردم: الدليل الشامل لـ Civil 3D وExcel
يُعد حساب كميات الحفر والردم (Earthwork Calculation) حجر الزاوية في تخطيط وتنفيذ المشاريع الهندسية، من الطرق والبنية التحتية إلى مشاريع التسوية العقارية. إن الدقة في تحديد هذه الكميات تؤثر بشكل مباشر على تقدير التكاليف، والجدول الزمني للمشروع، والخدمات اللوجستية لنقل المواد. أي خطأ في الحساب قد يؤدي إلى تجاوز الميزانية أو تأخير كبير في التسليم.
تطورت أساليب الحساب بشكل جذري، فانتقلت من الطرق اليدوية التقليدية التي تعتمد على المقاطع العرضية والآلات الحاسبة، إلى استخدام جداول البيانات مثل Microsoft Excel، وصولًا إلى البرامج الهندسية المتخصصة فائقة الدقة مثل Autodesk Civil 3D. يقدم هذا الدليل الشامل تحليلاً علمياً وعملياً لكل طريقة، مما يمكّن المهندسين والمساحين من اختيار الأداة المثلى لمشاريعهم.
ما المقصود بكميات الحفر والردم؟
ببساطة، تمثل كميات الحفر والردم حجم المواد الترابية التي يجب التعامل معها للوصول إلى المناسيب التصميمية النهائية للمشروع. يتم تعريفها كالتالي:
- الحفر (Cut): هي عملية إزالة التربة أو الصخور من منطقة معينة عندما يكون منسوب الأرض الطبيعية أعلى من المنسوب التصميمي المطلوب. الحجم الناتج يسمى حجم الحفر (Cut Volume).
- الردم (Fill): هي عملية إضافة التربة أو مواد الردم في منطقة معينة عندما يكون منسوب الأرض الطبيعية أقل من المنسوب التصميمي. الحجم الناتج يسمى حجم الردم (Fill Volume).
الهدف الأساسي في العديد من المشاريع هو تحقيق “توازن المواد” (Material Balancing)، أي استخدام ناتج الحفر في عمليات الردم قدر الإمكان لتقليل تكلفة شراء مواد ردم جديدة أو التخلص من فائض الحفر. تختلف الكميات بشكل كبير بناءً على طبوغرافية الموقع وتعقيد التصميم الهندسي.
حسن الحظ، يوفر برنامج Autodesk Civil 3D أدوات قوية ودقيقة لأتمتة هذه العملية، متجاوزًا أخطاء الحسابات اليدوية التقليدية. ببساطة، الحفر (Cut) هو حجم التربة التي يجب إزالتها، بينما الردم (Fill) هو حجم المواد المطلوبة لملء الفراغات والوصول للمناسيب التصميمية. في هذا الدليل الشامل لعام 2026، سنستعرض بالتفصيل كيفية حساب الحفر والردم في Civil 3D بدقة واحترافية. اعرف كيف تحسب كميات الحفر والردم في Civil 3D في 2026
البيانات المطلوبة قبل حساب الحفر والردم
لضمان دقة الحسابات، يجب توفر مجموعة من البيانات الأساسية والموثوقة. أي نقص أو عدم دقة في هذه المدخلات سيؤدي حتمًا إلى نتائج خاطئة. تشمل البيانات الأساسية ما يلي:
- مناسيب الأرض الطبيعية (Existing Ground Levels): هي البيانات التي تصف طبوغرافية الموقع قبل بدء العمل. يتم الحصول عليها عادةً من خلال المسح الميداني (Topographic Survey) باستخدام أجهزة مثل المحطة الشاملة (Total Station) أو GPS، أو عبر تقنيات أحدث مثل المسح بالليزر (LiDAR) أو الطائرات المسيرة (Drones). يتم تمثيل هذه البيانات كنقاط مساحية، أو خطوط كنتور، أو سطح رقمي (Digital Surface).
- مناسيب التصميم (Proposed/Design Levels): هي المناسيب النهائية التي يجب الوصول إليها بعد انتهاء أعمال الحفر والردم. قد تكون هذه المناسيب على شكل سطح تصميمي لمنطقة تسوية، أو بروفايل طولي ومقاطع عرضية لمشروع طريق.
- حدود منطقة الحساب (Boundary Limits): هو المضلع الذي يحدد المساحة الدقيقة التي سيتم حساب الكميات ضمنها. تجاهل تحديد الحدود يؤدي إلى حساب كميات خارج نطاق المشروع.
الطريقة التقليدية لحساب الحفر والردم
قبل انتشار البرامج الحاسوبية، كانت الطرق اليدوية هي السائدة، ولا تزال مفيدة للتقديرات السريعة أو في المشاريع الصغيرة جدًا. تعتمد هذه الطرق بشكل أساسي على المقاطع العرضية (Cross-Sections) المأخوذة على مسافات منتظمة على طول مسار المشروع.

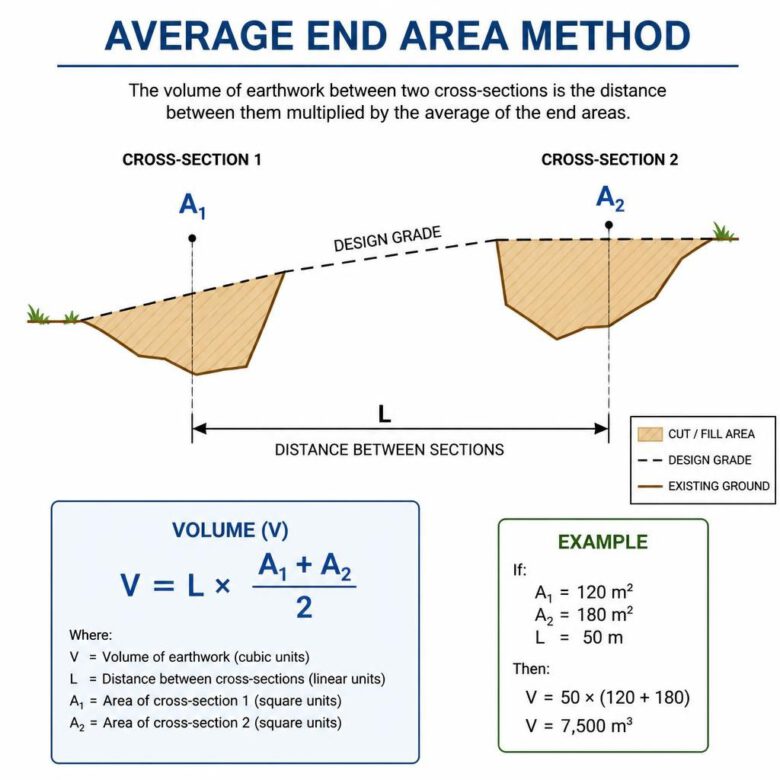

طريقة متوسط المساحتين (Average End Area Method)
هي الطريقة الأكثر شيوعًا لسهولتها. يتم حساب حجم التربة بين مقطعين عرضيين متتاليين (A1 و A2) تفصل بينهما مسافة (L) باستخدام الصيغة:
Volume = L * (A1 + A2) / 2
حيث A1 هي مساحة الحفر أو الردم في المقطع الأول، و A2 هي المساحة في المقطع الثاني. تفترض هذه الطريقة أن التغير بين المقطعين خطي، مما قد ينتج عنه عدم دقة في المناطق المنحنية.
الطريقة شبه الموشورية (Prismoidal Method)
تعتبر هذه الطريقة أكثر دقة من سابقتها لأنها تأخذ في الاعتبار المقطع الأوسط (Am) بين المقطعين الرئيسيين. الصيغة الخاصة بها هي:
Volume = L * (A1 + 4Am + A2) / 6
تُعطي هذه الصيغة نتائج أدق، خاصة في المشاريع التي تحتوي على تغيرات طبوغرافية معقدة بين المقاطع. ومع ذلك، فإن حساب مساحة المقطع الأوسط يجعلها أكثر تعقيدًا حسابيًا.
يواجه العديد من مهندسي البنية التحتية تحديًا كبيرًا: إدخال بيانات الأصول بدقة في Civil 3D، ثم اكتشاف اختفائها تمامًا بعد التصدير إلى IFC. هذه المشكلة لا تعني بالضرورة أن عملك قد ضاع، بل تشير غالبًا إلى وجود حلقة مفقودة في عملية التصدير، وتحديدًا في كيفية تعيين كيانات IFC وربط مجموعات الخصائص (Property Sets). إن عملية تصدير COBie من Civil 3D إلى IFC هي أكثر من مجرد ضغطة زر؛ إنها عملية تتطلب فهمًا عميقًا للعلاقة بين البيانات والنموذج. تعرف على كيفية تصدير COBie من Civil 3D إلى IFC في 2026
كيفية حساب الحفر والردم باستخدام Excel
يوفر برنامج Excel أداة قوية ومرنة لحساب الكميات، خاصة للمشاريع الخطية مثل الطرق الصغيرة أو خطوط الأنابيب. يتطلب الأمر تنظيم البيانات بشكل منهجي في جدول.
- إدخال البيانات: قم بإنشاء أعمدة للمحطات (Stations)، والمسافات بينها، ومساحة الحفر (Cut Area) ومساحة الردم (Fill Area) لكل محطة. يتم حساب هذه المساحات يدويًا أو باستخدام برامج CAD بسيطة.
- حساب الحجم بين المقاطع: في صف جديد بين كل محطتين، طبّق صيغة Average End Area Method. على سبيل المثال، لحساب حجم الحفر بين المحطة 1 والمحطة 2:
=(Distance) * (Cut_Area1 + Cut_Area2) / 2. - تجميع إجمالي الحفر والردم: استخدم دالة
SUMلجمع كل أحجام الحفر والردم المحسوبة للحصول على الكميات الإجمالية للمشروع.
على الرغم من فعاليته، يصبح استخدام Excel معقدًا وصعب المراجعة في المشاريع الكبيرة، كما أن أي تعديل في التصميم يتطلب إعادة حسابات يدوية كثيرة.
كيفية حساب الحفر والردم باستخدام Civil 3D
يعتبر Autodesk Civil 3D المعيار الصناعي لحساب كميات أعمال الحفر والردم في مشاريع البنية التحتية نظرًا لدقته العالية وسهولة التعامل مع التعديلات. الطريقة الأكثر شيوعًا هي مقارنة الأسطح.

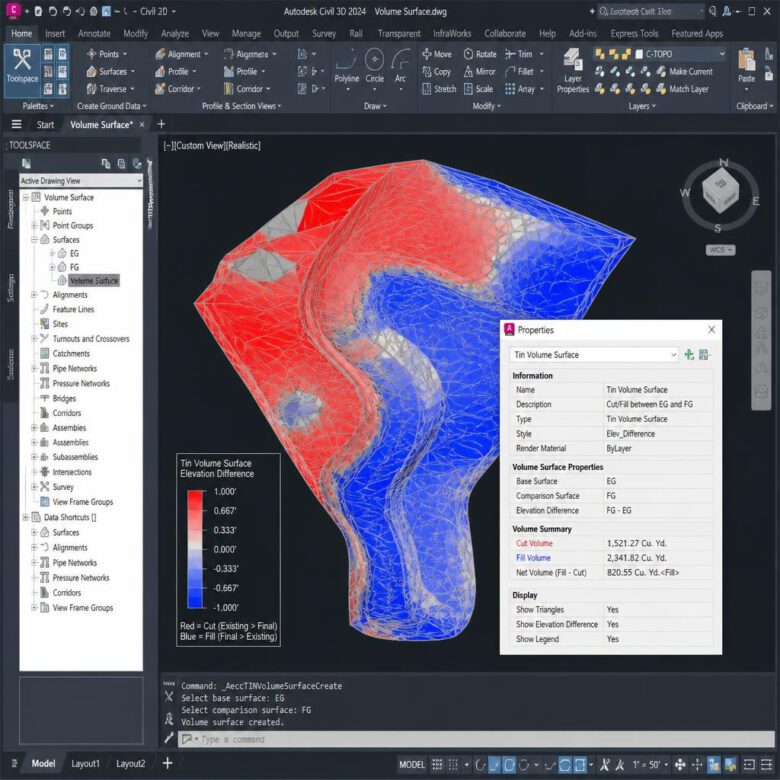

إنشاء سطح الحجوم (TIN Volume Surface)
هذه هي الطريقة الأسرع والأكثر دقة للمشاريع غير الخطية (مثل مواقع المباني أو مواقف السيارات).
- إنشاء سطح الأرض الطبيعية (Existing Ground Surface): يتم إنشاؤه من بيانات المسح الميداني.
- إنشاء السطح التصميمي (Design Surface): يتم إنشاؤه بناءً على مخططات التصميم النهائية.
- إنشاء TIN Volume Surface: من قائمة الأسطح، اختر “Create Surface”، وحدد النوع “TIN Volume Surface”. سيطلب منك البرنامج تحديد السطح الأساسي (Base Surface)، وهو الأرض الطبيعية، وسطح المقارنة (Comparison Surface)، وهو السطح التصميمي.
- قراءة النتائج: بمجرد إنشاء السطح، اذهب إلى خصائصه (Surface Properties) ثم تبويب “Statistics”. ستجد قيم Cut Volume وFill Volume وNet Volume محسوبة بدقة.
حساب الحفر والردم من المقاطع العرضية في Civil 3D
للمشاريع الخطية (الطرق، السكك الحديدية، القنوات)، يوفر Civil 3D طريقة قوية تعتمد على المقاطع العرضية.
- إنشاء محور المسار (Alignment): يمثل المسار الأفقي للمشروع.
- إنشاء خطوط المقاطع (Sample Lines): هي خطوط عمودية على الـ Alignment تحدد مواقع المقاطع العرضية.
- حساب المواد (Compute Materials): هذا هو الأمر الرئيسي. يقوم البرنامج بمقارنة خط الأرض الطبيعية مع الخط التصميمي عند كل مقطع لحساب مساحة الحفر والردم.
- إنشاء تقارير الكميات (Volume Reports): يمكن إنشاء جداول وتقارير تفصيلية تظهر كميات الحفر والردم التراكمية عند كل محطة، مما يسهل تتبع تقدم العمل.
طرق وبرامج أخرى لحساب كميات الحفر والردم
بجانب الطرق المذكورة، توجد أدوات أخرى لكل منها حالة استخدام مثالية:
- AutoCAD: يمكن استخدامه لحساب المساحات في المقاطع العرضية، لكنه يفتقر إلى الأدوات ثلاثية الأبعاد المتكاملة.
- Revit: مثالي لمشاريع المباني، حيث يمكنه حساب كميات الحفر والردم المطلوبة للأساسات وتسوية الموقع المحيط بالمبنى.
- برامج Takeoff وBIM: برامج مثل Navisworks أو CostX تستخدم نماذج BIM ثلاثية الأبعاد لحساب الكميات بدقة كجزء من عملية تقدير التكاليف المتكاملة (5D BIM).
- GIS والطائرات المسيرة: في المشاريع الضخمة (مثل المناجم أو مشاريع التطوير الإقليمي)، تُستخدم أنظمة المعلومات الجغرافية (GIS) لتحليل كميات هائلة من البيانات الطبوغرافية التي يتم جمعها غالبًا بواسطة الطائرات المسيرة.
مقارنة بين طرق حساب الحفر والردم
لا توجد طريقة واحدة “أفضل” للجميع، فالاختيار يعتمد على طبيعة المشروع. إليك مقارنة سريعة:
- الطريقة اليدوية: الدقة: منخفضة إلى متوسطة. السرعة: بطيئة جدًا. سهولة التعديل: صعبة للغاية. مناسبة لـ: المشاريع الصغيرة جدًا أو للتحقق السريع.
- Excel: الدقة: متوسطة. السرعة: متوسطة. سهولة التعديل: تتطلب إعادة عمل يدوية. مناسبة لـ: المشاريع الخطية البسيطة والمتوسطة.
- Civil 3D: الدقة: عالية جدًا. السرعة: سريعة جدًا. سهولة التعديل: سهلة وديناميكية. مناسبة لـ: جميع أنواع مشاريع البنية التحتية والهندسة المدنية.
- برامج BIM/GIS: الدقة: فائقة. السرعة: سريعة ومتكاملة. سهولة التعديل: متكاملة مع النموذج. مناسبة لـ: المشاريع الكبيرة والمعقدة التي تعتمد على نماذج ثلاثية الأبعاد.

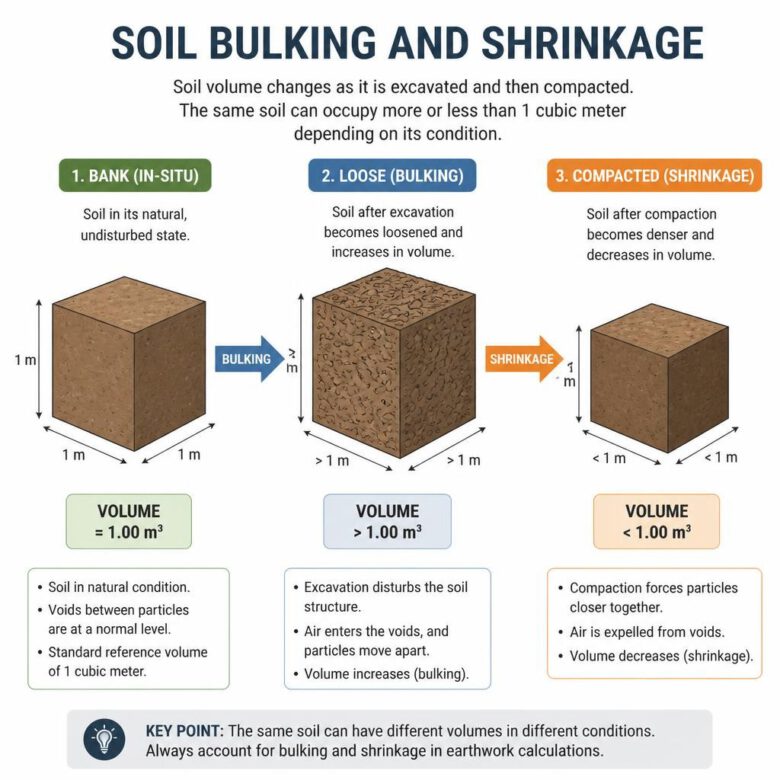

الفرق بين الحجم الهندسي والكمية الفعلية بالموقع
من الأخطاء الجسيمة التي يقع فيها المبتدئون هو افتراض أن 1 متر مكعب من الحفر يمكن استخدامه لردم 1 متر مكعب. هذا غير صحيح بسبب خصائص التربة الفيزيائية.
- معامل الانتفاش (Bulking/Swell Factor): عندما يتم حفر التربة، تتفكك حبيباتها ويزداد حجمها بسبب الفراغات الهوائية. على سبيل المثال، 1 م³ من التربة في حالتها الطبيعية (Bank) قد يصبح 1.25 م³ بعد الحفر (Loose).
- معامل الانكماش (Shrinkage Factor): عندما تُستخدم التربة كمادة ردم وتُدمك، يتم طرد الهواء من الفراغات، فيقل حجمها. على سبيل المثال، 1 م³ من التربة الطبيعية قد يصبح 0.90 م³ فقط بعد الدمك (Compacted).
لذلك، يجب دائمًا تطبيق هذه المعاملات (التي يتم تحديدها من خلال اختبارات التربة) على الكميات الهندسية المحسوبة للحصول على الكميات الفعلية التي سيتم نقلها أو شراؤها.
أخطاء شائعة في حساب الحفر والردم
الدقة هي مفتاح النجاح، لذا يجب تجنب الأخطاء الشائعة التالية:
- استخدام بيانات مسح قديمة أو غير دقيقة.
- عدم تحديد حدود منطقة الحساب بشكل صحيح.
- الخلط بين سطح الأرض الطبيعية والسطح التصميمي في البرامج.
- تجاهل معاملات الانتفاش والانكماش، مما يؤدي إلى تقديرات خاطئة للمواد.
- عدم التحقق من الوحدات المستخدمة (متر، قدم، إلخ).
- الاعتماد الكلي على البرنامج دون مراجعة هندسية منطقية للنتائج.
أي طريقة أفضل لحساب الحفر والردم؟
يعتمد اختيار الطريقة المثلى بشكل مباشر على حجم المشروع، دقته المطلوبة، والموارد المتاحة.
- للمشاريع الصغيرة جدًا أو التقديرات الأولية، قد يكون الحساب اليدوي أو باستخدام Excel كافيًا.
- لمشاريع الطرق والبنية التحتية والتطوير العقاري، يعتبر Civil 3D هو الخيار الاحترافي الأمثل بلا منازع، حيث يوفر الدقة والسرعة والمرونة في التعامل مع التعديلات.
- للمشاريع الضخمة والمعقدة التي تتبنى منهجية BIM، فإن استخدام برامج متخصصة مرتبطة بالنموذج ثلاثي الأبعاد هو المستقبل.
أسئلة شائعة حول حساب كميات الحفر والردم
كيف أحسب كمية الحفر بالمتر المكعب؟
يتم حساب كمية الحفر بالمتر المكعب (م³) وفقًا لشكل الحفر وطبيعة المشروع. في أبسط الحالات، مثل حفرة أو خندق منتظم الأبعاد، يمكن حساب الحجم بضرب الطول × العرض × متوسط عمق الحفر:
كمية الحفر = الطول × العرض × العمق
على سبيل المثال، إذا كان لديك خندق بطول 50 مترًا وعرض 2 متر وعمق متوسط 1.5 متر، فإن:
كمية الحفر = 50 × 2 × 1.5 = 150 م³
لكن هذه الطريقة تكون مناسبة فقط عندما تكون أبعاد الحفر منتظمة نسبيًا. أما في مشاريع الطرق وتسوية المواقع والمشاريع ذات المناسيب المتغيرة، فيُفضَّل استخدام المقاطع العرضية Cross Sections أو الأسطح الرقمية في برامج مثل Civil 3D للوصول إلى نتائج أكثر دقة.
ويجب أيضًا التمييز بين حجم التربة في وضعها الطبيعي Bank Volume وحجمها بعد الحفر والنقل Loose Volume، لأن التربة غالبًا ما يزداد حجمها بعد الحفر نتيجة الانتفاش.
ما معادلة حساب الحفر والردم؟
تعتمد عملية حساب Cut and Fill على مقارنة منسوب الأرض الطبيعية Existing Ground Level مع المنسوب التصميمي Design/Finished Level.
بصورة مبسطة:
فرق المنسوب = المنسوب التصميمي − المنسوب الطبيعي
إذا كان المنسوب الطبيعي أعلى من التصميم، نحتاج إلى حفر Cut. أما إذا كان المنسوب التصميمي أعلى من الأرض الطبيعية، فنحتاج إلى ردم Fill.
وعند استخدام شبكة مربعات أو Grid لحساب الكميات، يمكن تقريب حجم كل خلية من خلال:
الحجم = مساحة الخلية × متوسط فرق المناسيب
ثم يتم جمع أحجام جميع الخلايا للحصول على إجمالي كميات الحفر والردم.
أما في الطرق والمشاريع الخطية، فمن الطرق الشائعة استخدام طريقة Average End Area، حيث يتم حساب متوسط مساحة المقطع بين محطتين وضربه في المسافة بينهما:
الحجم = ((A1 + A2) ÷ 2) × L
حيث A1 وA2 مساحتا الحفر أو الردم في المقطعين، وL المسافة بينهما.
يجب عدم طرح إجمالي الردم مباشرة من إجمالي الحفر عند إعداد الكميات التنفيذية قبل مراعاة عوامل الانتفاش والدمك ونوعية المواد ومدى صلاحية ناتج الحفر لإعادة الاستخدام.
كيف أحسب Cut and Fill في Excel؟
يمكن استخدام Excel لحساب الحفر والردم بكفاءة، خصوصًا للمواقع الصغيرة والمتوسطة أو عند توفر نقاط مناسيب منظمة.
يمكن إنشاء جدول يحتوي على الأعمدة التالية:
رقم النقطة – المنسوب الطبيعي – المنسوب التصميمي – فرق المنسوب – مساحة التأثير – حجم الحفر – حجم الردم.
على سبيل المثال، إذا كان:
* المنسوب الطبيعي في الخلية 102.30 م
* المنسوب التصميمي 101.80 م
* مساحة الخلية 100 م²
فإن فرق المنسوب يساوي 0.50 م حفر، وبالتالي:
حجم الحفر = 100 × 0.50 = 50 م³
ويمكن استخدام دالة IF في Excel للفصل بين الحفر والردم تلقائيًا. فإذا كان عمود فرق المنسوب في الخلية D2 ومساحة التأثير في E2، يمكن حساب الحفر مثلًا باستخدام:=IF(D2<0,ABS(D2)*E2,0)
والردم:=IF(D2>0,D2*E2,0)
مع ضرورة تحديد طريقة حساب فرق المناسيب بشكل ثابت في جميع الصفوف حتى لا تنعكس إشارات الحفر والردم.
وللمشاريع الأكبر، يمكن تصدير المناسيب أو بيانات المقاطع من برامج المساحة وCivil 3D إلى Excel لإجراء مراجعة مستقلة للكميات.
كيف أستخرج كميات الحفر والردم من Civil 3D؟
يُعتبر Autodesk Civil 3D من الأدوات الأكثر استخدامًا لحساب كميات الحفر والردم في مشاريع الطرق والبنية التحتية وتسوية المواقع.
الطريقة الشائعة هي إنشاء سطحين:
Existing Ground Surface (EG) يمثل الأرض الطبيعية، وFinished Ground Surface (FG) أو سطح التصميم المقترح.
بعد ذلك يتم إنشاء TIN Volume Surface من:
Toolspace → Prospector → Surfaces → Create Surface
ثم اختيار النوع:
TIN Volume Surface
ويتم تحديد:
* Base Surface: سطح الأرض الطبيعية.
* Comparison Surface: سطح التصميم.
بعد إنشاء السطح الحجمي يمكن الدخول إلى Surface Properties → Statistics، حيث يعرض Civil 3D عادةً قيم:
* Cut Volume
* Fill Volume
* Net Volume
كما يمكن استخدام Volumes Dashboard لمراجعة عدة أسطح ومناطق حساب في المشروع.
أما في مشاريع الطرق المعتمدة على Corridors، فيمكن إنشاء Sample Lines وSection Views ثم استخدام أدوات Compute Materials للحصول على كميات الحفر والردم والمواد المختلفة على امتداد المسار.
ويفضل دائمًا مراجعة اتجاه الأسطح وحدود الحساب Boundaries قبل اعتماد الكميات، لأن خطأ بسيطًا في اختيار Base Surface وComparison Surface أو حدود المشروع قد يؤدي إلى اختلاف كبير في النتائج.
ما الفرق بين Volume Surface وMaterial Volume؟
الفرق الأساسي أن Volume Surface يستخدم غالبًا لمقارنة سطحين، بينما Material Volume يُستخدم في حساب كميات مواد محددة اعتمادًا على المقاطع ومعايير المواد.
Volume Surface يقارن بين سطحين مثل الأرض الطبيعية EG والسطح التصميمي FG، ويعطي بصورة مباشرة إجمالي:
Cut – Fill – Net Volume
لذلك فهو مناسب جدًا لحساب أعمال Grading، Site Development، Earthworks وتسوية المواقع.
أما Material Volume فيستخدم غالبًا ضمن Sample Lines وSection Views، خاصة في مشاريع الطرق والـCorridors، حيث يمكن تعريف Material List لحساب مواد متعددة، مثل:
* الحفر.
* الردم.
* طبقة Subgrade.
* Subbase.
* Aggregate Base Course.
* Asphalt.
* وغيرها من مكونات الطريق.
بمعنى أبسط: إذا كنت تريد معرفة كم متر مكعب تم حفره وردمه بين سطحين، فغالبًا ستستخدم Volume Surface. أما إذا كنت تريد تفصيل كميات طبقات الطريق أو المواد المختلفة على امتداد Alignment، فغالبًا ستستخدم Compute Materials وMaterial Volumes.
كيف أحسب معامل الانتفاش والدمك؟
من المهم جدًا مراعاة معامل الانتفاش Swell Factor ومعامل الدمك أو الانكماش Shrinkage/Compaction Factor عند تحويل كميات التربة من الحالة الطبيعية إلى حالة النقل أو الردم المدموك.
عند حفر التربة، تتفكك حبيباتها ويزداد حجمها. فإذا كان حجم التربة الطبيعي 1,000 م³ وكانت نسبة الانتفاش 20%، فإن الحجم التقريبي بعد الحفر يصبح:
Loose Volume = 1,000 × 1.20 = 1,200 م³
وهذا الرقم مهم عند حساب عدد الشاحنات وأعمال النقل والتخلص من ناتج الحفر.
أما عند استخدام التربة في الردم، فإنها تحتاج إلى الدمك للوصول إلى الكثافة المطلوبة. لذلك قد تحتاج إلى كمية تربة مفككة أكبر من حجم الردم النهائي.
ويجب الانتباه إلى أن معاملات الانتفاش والانكماش ليست قيمًا ثابتة لجميع أنواع التربة؛ فهي تختلف بين الرمل والطمي والطين والصخور والتربة المختلطة، كما تتأثر بنسبة الرطوبة ودرجة الدمك المطلوبة وطريقة الحفر.
لذلك فإن أفضل ممارسة في المشاريع الفعلية هي الاعتماد على نتائج الاختبارات الجيوتقنية والكثافات الحقلية والمخبرية بدلًا من استخدام نسبة عامة دون تحقق.
كما يجب التمييز بين ثلاثة أحجام رئيسية عند إعداد الكميات:
Bank Cubic Meter (BCM): حجم التربة قبل الحفر في حالتها الطبيعية.
Loose Cubic Meter (LCM): حجم التربة بعد الحفر والتفكيك.
Compacted Cubic Meter (CCM): حجم التربة بعد وضعها ودمكها في الردم.
ويُعد فهم العلاقة بين هذه الأحجام ضروريًا لإعداد ميزانية الحفر والردم Mass Haul/Earthwork Balance بصورة صحيحة، وتحديد كمية المواد التي يمكن إعادة استخدامها، وكمية التربة التي تحتاج إلى نقلها خارج الموقع أو توريدها من مصدر خارجي.
الخاتمة
في الختام، يظل حساب كميات الحفر والردم عملية هندسية حاسمة تتطلب الدقة والفهم العميق. بينما توفر الأدوات الحديثة مثل Civil 3D قدرات هائلة لتسهيل وتسريع هذه العملية، يبقى على المهندس مسؤولية فهم المبادئ الأساسية، والتحقق من صحة المدخلات، ومراجعة النتائج بعين فاحصة. إن الجمع بين التكنولوجيا المتقدمة والحكم الهندسي السليم هو ما يضمن نجاح المشروع وتحقيق أهدافه ضمن الميزانية والجدول الزمني المحددين.
