دليل تدعيم التربة في الحفر العميق وطريقة التنفيذ

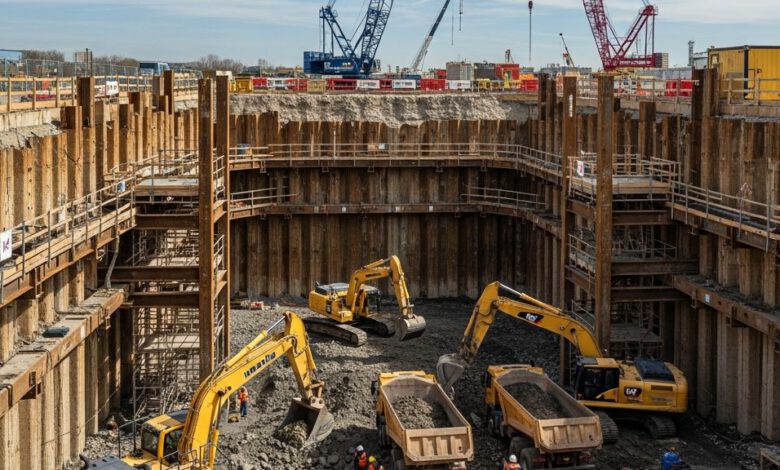

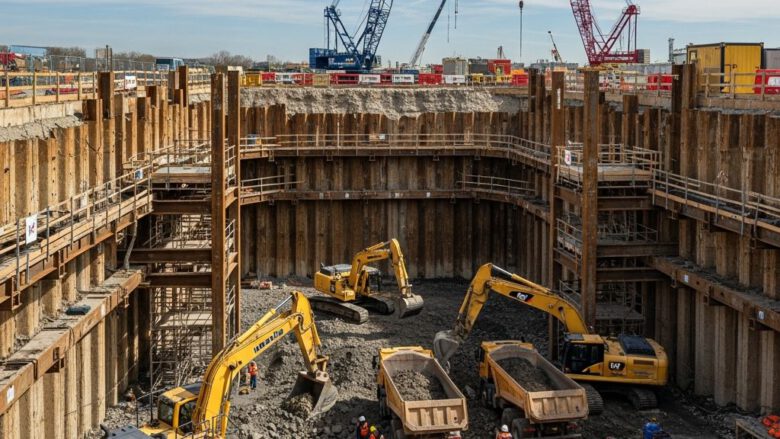

تعتبر أعمال دعم التربة في الحفر العميق (Shoring) من أدق وأهم المراحل الإنشائية في المشاريع الكبرى، حيث تهدف إلى تأمين استقرار جوانب الحفر وحماية المنشآت المجاورة وحياة العاملين. يتطلب هذا النوع من الأعمال خبرة هندسية متقدمة وفهماً عميقاً لميكانيكا التربة والأحمال الجانبية.

اقرأ أيضا: ما هي المواد المستخدمة في الردم

أهم ما ستتعلمه في هذا الدليل (Key Takeaways)

• فهم أنواع أنظمة دعم التربة المختلفة ومتى يتم اختيار كل منها.
• الخطوات التنفيذية الدقيقة لمنهجية الحفر والتدعيم.
• المعايير والمواد المستخدمة في تصنيع عناصر الدعم وفق المواصفات العالمية.
• إجراءات مراقبة الجودة والسلامة المهنية في مواقع الحفر العميق.

مقدمة في هندسة الحفر العميق

عندما يتجاوز عمق الحفر مستويات معينة (غالباً أكثر من 3 أمتار) أو عندما تكون التربة غير مستقرة، يصبح من المستحيل الاعتماد على زاوية الميل الطبيعية للتربة. هنا تبرز الحاجة إلى أنظمة الشدات الداعمة. هذه الأنظمة ليست مجرد حواجز فيزيائية، بل هي هياكل هندسية مصممة لمقاومة الضغوط الهيدروستاتيكية وضغوط التربة الجانبية وأي أحمال إضافية ناتجة عن المباني المحيطة أو حركة المعدات.

اقرأ أيضا: كيفية حساب الكميات في الهندسة المدنية

1. نطاق العمل في مشاريع التدعيم

يشمل نطاق العمل في مشاريع دعم التربة سلسلة متكاملة من العمليات التي تبدأ قبل وضع أول مسمار في الموقع:

• التصميم والاعتماد: مراجعة المخططات الجيوتقنية واعتماد تصاميم أنظمة الشدات.
• الرفع المساحي: تحديد نقاط الارتكاز بدقة مليمترية لضمان عدم التعدي على حدود الجوار.
• التنفيذ المرحلي: الحفر على طبقات متتالية لضمان استقرار التربة أثناء تركيب الدعم.
• المراقبة المستمرة: استخدام أجهزة الاستشعار لمراقبة أي حركة أو اهتزاز قد يطرأ على التربة أو المباني المجاورة.

2. أنواع أنظمة دعم التربة في الحفر العميق

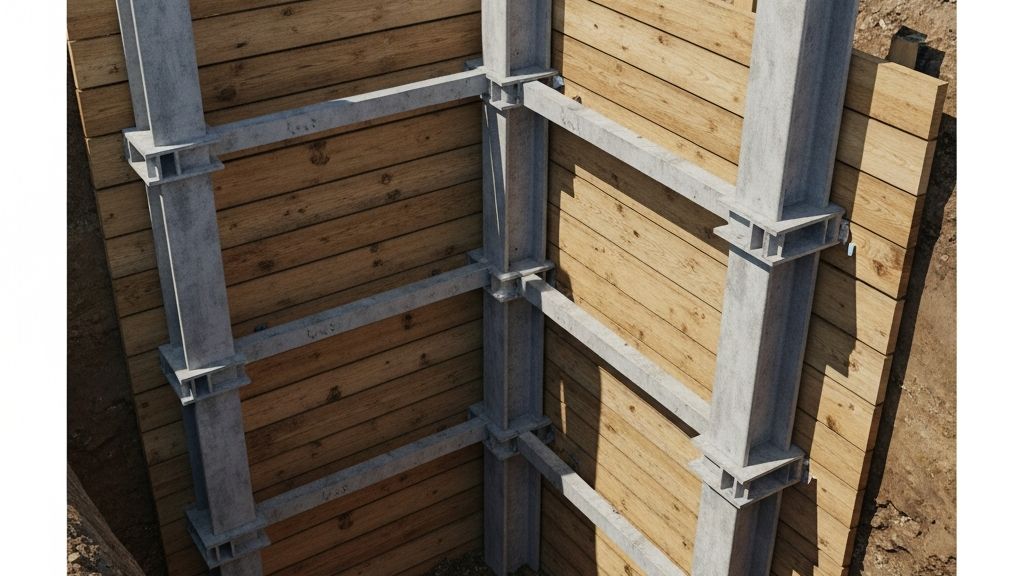

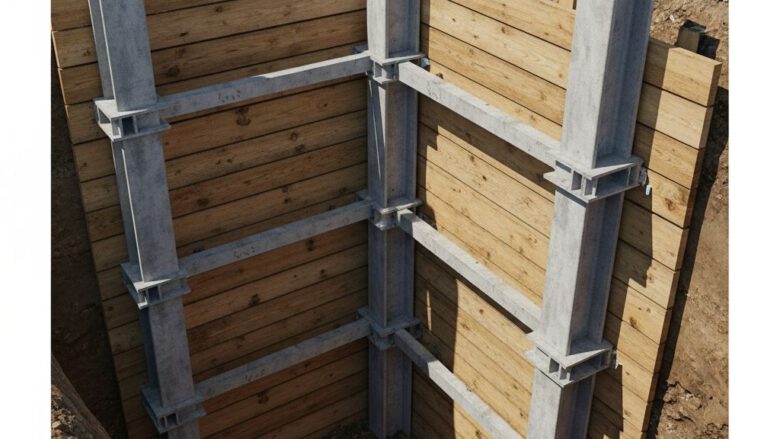

نظام الجنود واللاغن (Soldier Piles & Lagging)

يعتبر هذا النظام من أكثر الحلول اقتصادية ومرونة. يتكون من أعمدة حديدية (H-Beams) يتم غرسها رأسياً في الأرض على مسافات محددة، ثم يتم وضع ألواح خشبية أو معدنية (Lagging) أفقياً بين هذه الأعمدة أثناء عملية الحفر.

الستائر المعدنية (Sheet Piles)

تستخدم الستائر المعدنية في التربة ذات المحتوى المائي العالي، حيث تتميز بقدرتها على منع تسرب المياه وتوفير دعم سريع. يتم دق هذه الصفائح باستخدام مطارق اهتزازية متخصصة لتتداخل مع بعضها البعض وتشكل جداراً مستمراً.

الجدران المتقاطعة (Secant & Contiguous Piles)

في المناطق المزدحمة عمرانياً، يتم اللجوء إلى الخوازيق المتقاطعة لتوفير صلابة قصوى. يتكون هذا النظام من خوازيق خرسانية متداخلة، بعضها مسلح والآخر غير مسلح، لتكوين حاجز قوي جداً ضد ضغط التربة والمياه.

3. المنهجية التنفيذية خطوة بخطوة

المرحلة الأولى: التجهيزات المبدئية

قبل البدء، يجب الحصول على تصاريح عدم الممانعة (NOC) من الجهات المختصة للتأكد من خلو منطقة الحفر من خطوط الخدمات العامة مثل الكهرباء والمياه والاتصالات. كما يتم تثبيت أجهزة الميلوميترات (Inclinometers) لمراقبة أي زحف للتربة.

اقرأ أيضا: كيفية حساب كميات الخرسانة المسلحة للمهندسين

المرحلة الثانية: تركيب عناصر الدعم الرأسية

سواء كانت أعمدة H-Beam أو خوازيق، يتم البدء بغرس هذه العناصر إلى العمق التصميمي المطلوب، والذي غالباً ما يكون أعمق من قاع الحفر النهائي لتوفير الارتكاز اللازم (Passive Resistance).

المرحلة الثالثة: الحفر المرحلي والتدعيم الأفقي

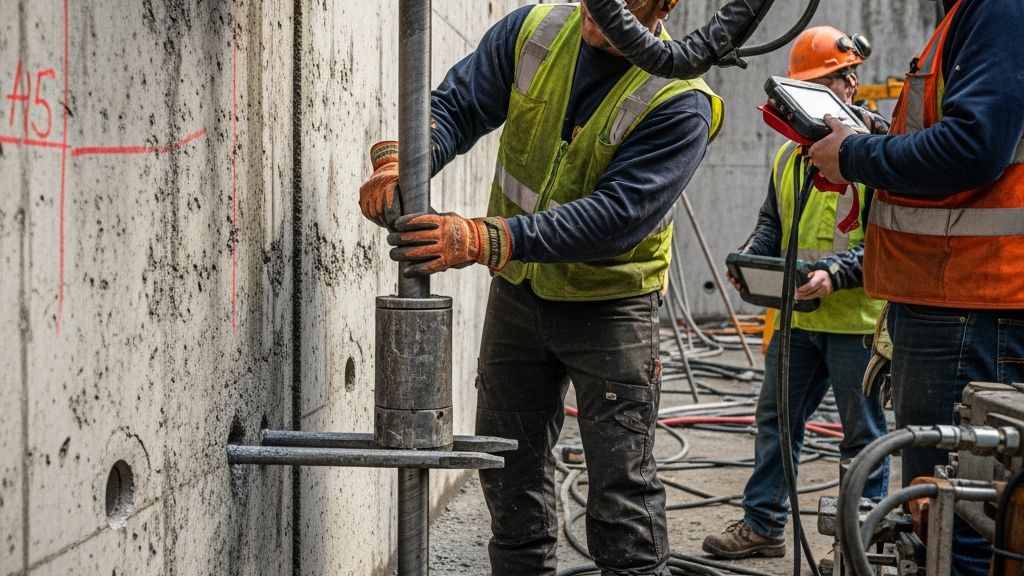

يتم الحفر لعمق محدد (مثلاً 1.5 متر)، ثم يتم تركيب الدعامات الأفقية (Struts) أو تنفيذ المراسي الأرضية (Tie-back Anchors). المراسي الأرضية هي كابلات فولاذية يتم حقنها داخل التربة خلف جدار الحفر لتوفير قوة شد توازن ضغط التربة الجانبي.

4. مراقبة الجودة والسلامة المهنية

لا يمكن التهاون في إجراءات السلامة في الحفر العميق، حيث تشمل المعايير الصارمة ما يلي:

• فحص الغازات: التأكد من عدم تراكم غازات سامة أو نقص الأكسجين في مستويات الحفر العميقة.
• إدارة المياه الجوفية: استخدام أنظمة نزح المياه (Dewatering) لضمان جفاف قاع الحفر ومنع حدوث ظاهرة “الفوران” للتربة.
• حواجز الحماية: تركيب أسوار متينة حول فوهة الحفر لمنع سقوط الأشخاص أو المعدات.

الخلاصة

إن تنفيذ دعم التربة في الحفر العميق هو مزيج بين الفن الهندسي والدقة التنفيذية. اختيار النظام الصحيح يعتمد على طبيعة التربة، عمق الحفر، والميزانية المرصودة، ولكن تظل السلامة هي المعيار الأهم الذي لا يمكن المساومة عليه.
