إنشاء قطاعات عرضية في Civil 3D: شرح Section Views واللوحات
كيفية إنشاء قطاعات عرضية في Civil 3D وإخراجها في لوحات تنفيذية احترافية؟ يبدأ الأمر عادةً من Create Multiple Section Views، لكن نجاحه لا يُقاس بعدد المقاطع الظاهرة على الشاشة. المعيار الحقيقي هو أن يعرض كل قطاع Station وOffsets ومناسيب EG وFG وطبقات Corridor الصحيحة، وأن تكون Scale وBands وLabels والحدود مناسبة للاعتماد والطباعة.
قد تنشئ خمسين قطاعًا عرضيًا بضغطة واحدة، ثم تجد أن خط الأرض الطبيعية ينتهي قبل Daylight، أو أن طبقات الأسفلت تظهر خطًا واحدًا، أو أن المناسيب في Data Bands لا تطابق الخطوط الظاهرة، أو أن إصدار اللوحات تعذر لأن مجموعة Section Views أُنشئت بوضع Draft. في هذا الدليل سنعالج المشكلات من مصدرها، مع مثال عملي وفحوص هندسية، بدل محاولة إصلاح كل شيء بالتنسيق الشكلي.
الخلاصة السريعة: جهّز Alignment وSample Line Group ومصادر Sections الصحيحة، أنشئ Multiple Section Views، اختر Production إذا كان هدفك إصدار أوراق تلقائيًا، واضبط Offset/Elevation Ranges وSection Display Options وData Bands. بعد مراجعة المقاطع ومصادرها استخدم Output → Plan Production → Create Section Sheets لإنشاء Layouts من قالب DWT مجهّز للقطاعات.
-- إعلان --
ما الفرق بين Sample Line وSection وSection View وSection Sheet؟
هذه أربعة كائنات مترابطة لكنها ليست الشيء نفسه. والخلط بينها هو السبب وراء كثير من محاولات الإصلاح في المكان الخطأ. يحدد Alignment المحطات، وSample Line موضع أخذ العينة، ويحتفظ Section ببيانات المقطع الناتجة من المصدر، ثم تُعرض البيانات عبر Section View، وتُنشر أخيرًا داخل Layout أو Section Sheet.
| العنصر | وظيفته الهندسية | أين تتحكم فيه؟ |
|---|---|---|
| Alignment | مرجع الاتجاه والمحطات (Stationing) | Alignment Properties |
| Sample Line | يحدد موقع القطع ونطاقه يمينًا ويسارًا | Sample Line Group / Sample Lines |
| Section | بيانات مقطع لسطح أو Corridor أو شبكة عند محطة | Section Sources / Section Properties |
| Section View | إطار رسومي للـOffsets والمناسيب والـLabels والـBands | Section View / Section View Group Properties |
| Section Sheet | لوحة ورقية أو PDF ضمن Layout تعرض مجموعة قطاعات | Output → Create Section Sheets |
يمكن لقطاع واحد أن يعرض EG Surface وTop Surface وDatum Surface وCorridor Section في الإطار نفسه، إذا كانت هذه المصادر مأخوذة فعلًا ضمن Sample Line Group. ويختلف ذلك عن إنشاء أربعة Section Views لكل مصدر؛ الأولى غالبًا أوضح للقراءة والمقارنة.
إذا كانت مهمتك الأصلية هي اختيار تباعد المحطات أو Swath Width أو تفعيل المصادر، فارجع إلى دليل Sample Lines في Civil 3D. أما هذا الدليل فيركز على إظهار المقاطع وتنسيقها وإخراجها.
طريقة إنشاء قطاعات عرضية في Civil 3D خلال 8 خطوات
- تأكد من اعتماد Alignment وSurvey EG وDesign/Corridor وسلامة Revision.
- أنشئ أو راجع Sample Line Group وحدد مدى المحطات والعرض يمينًا ويسارًا.
- فعّل Section Sources المطلوبة: EG وFG/Top وDatum وCorridor، عند الحاجة.
- اختر Home → Profile & Section Views → Section Views → Create Multiple Views.
- في General حدد Alignment وSample Line Group وSection View Style.
- في Section Placement اختر Draft للمراجعة أو Production لإنشاء الأوراق لاحقًا.
- اضبط Offset Range وElevation Range وSection Display Options وData Bands.
- أنشئ القطاعات، اختبر ثلاث محطات حرجة، ثم انتقل إلى Create Section Sheets إذا كان الإعداد Production.
هذه الخطوات تعطيك مسار العمل المختصر. في الأقسام التالية نشرح معنى كل اختيار ولماذا قد ينتج خيار صحيح في الظاهر لوحة يصعب اعتمادها هندسيًا.
المدخلات المطلوبة قبل إنشاء Section Views
| المدخل | لماذا تحتاجه؟ | اختبار قبل الإخراج |
|---|---|---|
| EG Surface | تمثيل منسوب الأرض الطبيعية في القطاع | تغطية نطاق Sample Lines ومراجعة مصدر Survey |
| Alignment | المحطة والموقع والاتجاه | بداية ونهاية Stationing واتجاه زيادة المحطات |
| Design Profile | المسار الرأسي الذي يوجه نموذج الطريق | مراجعته عند Crest/Sag وانحدارات الطريق |
| Corridor | تفاصيل الحارات والأكتاف والطبقات والميول | Rebuild وعدم وجود Targets أو Regions فاشلة |
| Top / Datum Surfaces | إظهار سطح التشطيب أو التأسيس | معرفة Link Codes والحدود الهندسية لكل سطح |
| Sample Line Group | العينات والعروض ومصادر Section | تغطية Daylight ونطاقات المحطات الحرجة |
| Company Template DWT | أنماط العرض والـBands وإعداد اللوحات | وجود Layout وViewport من النوع Section عند الإنتاج |
عند استخدام Units، تحقق من إعدادات Civil 3D في Drawing Settings → Units and Zone إضافة إلى UNITS في AutoCAD. تغيير عدد المنازل العشرية في الرسم لا يحل اختلاف المرجع الرأسي أو نظام الإحداثيات. وتجنب افتراض UTM Zone معينة لكل مشروع؛ المرجع يُحدد من وثائق Survey المعتمدة.
إذا كانت مشكلة المقطع ناتجة من EG أو Alignment أو Profile، عالجها في مصدرها وراجع الأدلة المتخصصة: إنشاء Surface، إنشاء Alignment، إنشاء Profile.
قبل بدء الإخراج: ماذا ينبغي أن يظهر في كل قطاع؟
للقطاعات التنفيذية في مشاريع الطرق، اعتمد حدًا أدنى واضحًا للبيانات. قد يطلب الاستشاري أكثر من ذلك، وقد لا تحتاج بعض المشاريع إلى جميع العناصر. لكن لا تُدخل أسماء طبقات وقياسات لا تُستخدم في التصميم حتى لا تصبح اللوحات معقدة وغير قابلة للقراءة.
- Station: محطة واضحة في عنوان كل قطاع، مع Range ضمن نموذج اللوحة.
- Existing Ground: خط الأرض الطبيعية مع Style مميز وإشارة واضحة في Legend.
- Finished Grade: سطح Top/FG عند الحاجة، مع إظهار المنسوب عند نقاط محددة.
- Formation/Subgrade: سطح Datum أو مستوى التأسيس إذا كان مطلوبًا للتنفيذ أو الحفر.
- Offsets: منسوب ومنطقة اليمين/اليسار اعتمادًا على المحور، لا على موقع الصفحة.
- Cross Slope: ميول الحارات والأكتاف والبردورات عند النقاط المطلوبة.
- Layers: إظهار أشكال طبقات الرصف بالـCode Set Style عندما تكون هي موضوع اللوحة.
- Daylight/Tie-in: مواضع التقاء التصميم بسطح EG عندما يمثلها النموذج.
- Band Data: مصادر صحيحة لعرض Elevation وOffset وCut/Fill Depth وفق قالب المشروع.
تذكر أن عدم ظهور طبقة ما قد يعني غياب مصدر Corridor Section من Sample Line Group، وليس فشل إعداد Hatch داخل Section View Style.
إنشاء Section Views: خطوات الإعداد داخل المعالج بالتفصيل
1. اختيار Alignment وSample Line Group وSection View Style
اذهب إلى Home → Profile & Section Views → Section Views → Create Multiple Views. في تبويب General اختر Alignment المقصود ثم Sample Line Group المحددة. اختبر نطاق Station Range إن كان معروضًا، ولا تعتمد اسمًا عامًا مثل SLG-1 إذا كانت لديك عدة بدائل أو مراحل.
اختر نمط العرض المناسب للمشروع. Section View Style يتحكم في إطار القطاع والشبكة والمحاور وطريقة رسمها؛ بينما Section Style وCode Set Style يتحكمان في أجزاء مختلفة من المصادر المرسومة داخل الإطار. لا تتوقع أن تعديل أحدها سيغير كل العناصر.
2. الفرق بين Draft وProduction في Section Placement
هذه نقطة حاسمة لإخراج اللوحات. عند اختيار Draft ينشئ Civil 3D مجموعة قطاعات في Model Space مناسبة للتحقق والتنسيق الداخلي. أما اختيار Production فيربط المجموعة بقالب إصدارات يحتوي على Section Viewport، ويسمح لاحقًا باستخدام Create Section Sheets.
| الخيار | متى تختاره؟ | ما الذي يحدث لاحقًا؟ |
|---|---|---|
| Draft | تجربة أنواع Styles وفحص المقاطع سريعًا | يمكن تنسيق المقاطع في Model Space؛ لا تستخدم المجموعة مباشرة لإنشاء Section Sheets تلقائيًا |
| Production | إخراج قطاعات ضمن Layouts معتمد للطباعة | تختار DWT وSection Layout، ثم تستخدم Create Section Sheets بعد المراجعة |
خطأ متكرر: إذا أنشأت المقاطع في وضع Draft ثم قررت إصدارها تلقائيًا، لن يحوّلها زر Create Section Sheets إلى Production. أعد تشغيل Create Multiple Views بوضع Production واختر قالبًا صحيحًا.
3. ضبط Offset Range وعدم قص Daylight
حدد عرض قطاع يخدم الغرض الهندسي. Automatic Offset Range قد يكون مناسبًا لمناطق متعددة العرض إذا كانت Section Sources واضحة، بينما User-Specified مفيد لتوحيد قراءة اللوحات أو التغطية عند حدود Right-of-Way. تحقق من أن الطرفين يبلغان جميع المعالم المطلوبة، خاصة Daylight Ditches أو نهايات الميول الجانبية.
إذا كان عرض Sample Line = 25 م يمينًا ويسارًا، فلا تتوقع أن يؤدي تغيير Section View Offset Range إلى 40 م إلى ظهور بيانات EG أو Corridor غير مأخوذة أصلًا خارج 25 م. عد إلى Sample Line Group وزِد Swath Width أو صحح التغطية أولًا.
4. ضبط Elevation Range لحالات الحفر والردم
يمكن إبقاء Elevation Range على Automatic لتناسب كل محطة ارتفاعات المصادر الموجودة. لكن في لوحة تتضمن قطاعات متعددة، قد تتفاوت نقطة بداية المحور الرأسي من قطاع لآخر ويصعب المقارنة البصرية. عند الحاجة، استخدم نطاق ارتفاع مضبوطًا يتسع لأدنى EG وDatum وأعلى Top مع مساحة Label مناسبة.
لا تقص أسفل الـSubgrade أو أعلى تلة صغيرة لمجرد أن النطاق الجديد يجعل اللوحة أجمل. إن كنت تستخدم ارتفاعًا ثابتًا للصفحات، قارن حده الأدنى والأعلى مع جميع المحطات قبل الإصدار.
5. Section Display Options: ماذا تظهر وماذا تخفي؟
تظهر في هذه المرحلة مصادر Sections التي أُخذت ضمن المجموعة. اضبط Style كل مصدر بوضوح: EG يمكن أن يكون بخط رمادي متقطع، Top بخط بارز، Datum بخط مختلف، وCorridor Section بتفاصيل Codes عندما تريد طبقات الرصف. الألوان والأوزان أمثلة أسلوبية؛ الأهم أن تظل مقروءة بالأبيض والأسود في نسخ PDF إذا كان ذلك مطلوبًا.
راجع مصدرًا قديمًا أو Corridor بديلًا قد يكون مفعّلًا بالخطأ. تراكب Surface EG من نسختين قد يبدو كأنه خط واحد، لكنه يربك قراءة Bands وإصدارات التصميم.
6. Data Bands وعرض المناسيب والـOffsets
اختر Band Set ملائمًا، مثل Section Data Bands لعرض منسوب Existing Ground ومنسوب Proposed Surface عند Offsets محددة. لا تتعامل مع أسماء Band Styles داخل القوالب كأنها أوامر Autodesk قياسية؛ فقد تكون مسميات مخصصة أنشأها مكتبك.
توضح وثائق Autodesk أن Data Bands تدعم اختيار Surface 1 وSurface 2 من مصادر العينة. يجب تعيين المصدرين صراحةً عند عرض فرق المناسيب، لأن خطًا صحيحًا في القطاع مع Band تأخذ المناسيب من Surface مختلف سيُصدر لوحة مضللة.
يمكن تمييز بين Offset From Centerline وDistance From Centerline في القطاعات المائلة Skewed Sections: الأول قياس عمودي على Alignment، والثاني على طول Sample Line؛ وقد يختلفان عند Skew، فلا تخلط بينهما.

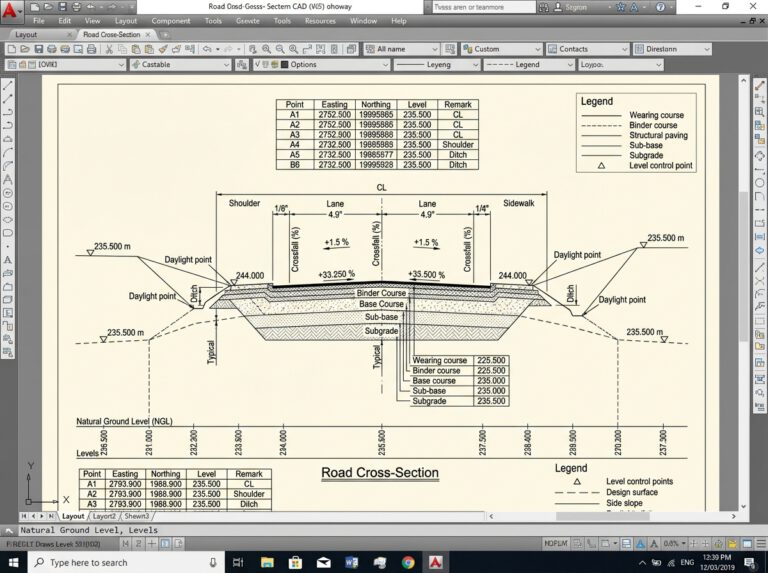

كيف تظهر طبقات الأسفلت والحارات والبردورات داخل القطاع؟
إذا أنشأت Section Views وظهر طريقك على شكل خط Top Surface فقط، فهذا قد يكون صحيحًا وفق المصدر الذي أخذت منه العينة: Surface لا يحتوي بالضرورة على تفاصيل Links وShapes. لإظهار التفاصيل الإنشائية تحتاج Corridor Section نفسه ومجموعة أكواد عرض مناسبة.
- من Prospector افتح Alignments → [Alignment] → Sample Line Groups → [Group] → Properties. قد يختلف ترتيب الشجرة قليلًا حسب نوع Alignment.
- في تبويب Sections اضغط Sample More Sources وحدد Corridor المطلوب ضمن المصادر المتاحة، إذا لم يكن مفعّلًا.
- راجع أسماء Section Sources للتأكد من أن Corridor وTop/Datum Surfaces الظاهرة تخص Revision نفسها.
- اختر Code Set Style يعرض Points وLinks وShapes المطلوبة وأي Hatching للمواد حسب قالب الرسم.
- راجع حالة Update Mode للمصادر، ثم نفذ Rebuild للموديل وأعد تحديث Section Views عند الحاجة.
- افحص محطات نموذجية: مقطع عادي، منطقة Superelevation، توسعة عرض، بداية/نهاية Region، ومدخل أو تقاطع.
إذا لم تظهر طبقة Binder Course رغم ظهور Wearing Course، تحقق من أن الـSubassembly ينشئ Closed Shape لهذه الطبقة ويحمل كودًا مناسبًا؛ لا تستطيع Section View إظهار Shape غير مولّدة داخل Corridor. للمزيد راجع دليل إنشاء Corridor ودليل حساب كميات الأسفلت باستخدام Corridor Shapes.
Section View Styles مقابل Section Styles مقابل Code Set Styles: متى تعدّل كل واحد؟
| الجزء المطلوب تغييره | نوع Style المناسب | مثال عملي |
|---|---|---|
| شبكة القطاع، المحاور، المقياس الرأسي، الخطوط الإرشادية | Section View Style | تعديل Elevation Axis أو Grid Lines |
| شكل خط سطح EG أو FG المأخوذ من Surface | Section Style | إظهار EG بخط مختلف عن Top |
| عرض Links/Points/Shapes وتهشير طبقات Corridor | Code Set Style | تهشير Asphalt وAggregate Base حسب الأكواد |
| محتوى Band عند Offsets معينة | Section Data Band Style / Band Set | عرض EG Elevation وFG Elevation وتغير المنسوب |
| تنسيق موقع عدة مقاطع ضمن مجموعة | Section View Group / Group Plot Style | تخطيط صفوف وأعمدة وتباعد الإطارات |
توحيد هذه Styles داخل Company DWT يقلل تفاوت المخرجات بين المهندسين. اختر أسماء واضحة مثل XS-EG-Existing وXS-Corridor-Full-Details بدل تكرار نسخ بلا وصف مثل Copy of Standard 2.
Vertical Exaggeration ومقاييس القطاعات: ما الصحيح هندسيًا؟
المقياس الرأسي لا يمثل دقة مصدر البيانات بل كيفية عرضه. إذا كان المقياس الأفقي 1:200 والرأسي 1:100 فإن عامل المبالغة الرأسية VE = 200 ÷ 100 = 2. عند مقياس أفقي 1:100 ورأسي 1:100 يكون VE = 1 ويظهر الميل على نسبته الحقيقية. لا يمكن تعيين قيمة واحدة ملائمة لكل مشروع.
| المقياس الأفقي | المقياس الرأسي | Vertical Exaggeration | الأثر البصري |
|---|---|---|---|
| 1:100 | 1:100 | 1× | شكل أقرب للنسب الحقيقية؛ مناسب لتفاصيل تتطلب قراءة الميول |
| 1:200 | 1:100 | 2× | يمدد التغيرات الرأسية بصريًا ويحتاج توثيقًا واضحًا |
| 1:200 | 1:50 | 4× | مبالغة كبيرة في الفرق الرأسي؛ قد تجعل الميول تبدو أشد من الحقيقة |
من Section View Style → Graph راجع Vertical Scale أو Vertical Exaggeration وفق إعدادات الإصدار والقالب. يجب أن يظهر المقياسان على اللوحة إذا كانا مختلفين، وألا تُستخدم الهندسة المرئية وحدها للحكم على نسبة الميل دون قراءة القيم الرقمية.
إضافة Data Bands صحيحة ومقروءة بدل ازدحام الأرقام
من التحديات العملية أن تتداخل المناسيب والـOffsets مع الـCurb Labels ورموز طبقات الرصف. الحل ليس إخفاء كل Labels، بل إعداد تسلسل قراءة واضح. ابدأ ببيانات أساسية ثم أضف المعلومات التي تتطلبها جهات المراجعة. يمكن إظهار Bands أعلى أو أسفل Section View، مع مراجعة Gap وText Size وBand Height.
مثال هندسي لقراءة قطاع عرضي عند Station 0+420
لنفترض مقطعًا اصطناعيًا عند محطة 0+420، وفيه ثلاث نقاط قراءة بعرض الطريق. القيم أدناه تعليمية وتوضح طريقة مراجعة Sources داخل Band Set، ولا تمثل نموذج Civil 3D فعليًا.
| Offset (m) | EG Elevation (m) | FG Elevation (m) | FG − EG (m) | قراءة الفرق |
|---|---|---|---|---|
| −7.00 | 100.40 | 100.85 | +0.45 | تصميم أعلى: فرق ردم موضعي |
| 0.00 | 100.60 | 100.90 | +0.30 | تصميم أعلى: فرق ردم موضعي |
| +7.00 | 101.15 | 100.75 | −0.40 | تصميم أسفل: فرق حفر موضعي |
هذا الجدول لا يمثل كمية الحفر والردم. اختلاف المناسيب عند ثلاث نقاط لا يكفي لحساب مساحات الحفر والردم داخل القطاع، لأن المنحنيات والخطوط والتقاطعات بين EG وFG تغيّر مساحة الأشكال. استخدمه للتحقق من صحة Band Source والمنطق الرأسي فقط، ولا تستخرج منه حجم المشروع.
إذا كان فرق المنسوب في Band يعرض +0.45 عند Offset −7، بينما خط FG يبدو أسفل EG هناك، افحص اختيار Surface 1/Surface 2، وإشارة Cut/Fill، وهل يتم احتساب Offset قياسي أم Distance Along Skewed Sample Line.
إنتاج Multiple Section Views مرتبة دون تداخل
عند إنشاء عشرات أو مئات القطاعات، تصبح مشكلة الترتيب أصعب من رسم القطاع الواحد. اعتمد سياسة واضحة للنطاقات والمحطات وأسماء المجموعات؛ مثل XS-RD01-STA000-500. ضع مجموعات منفصلة إذا كانت متطلبات اللوحات تختلف بين أجزاء الطريق، لا لمجرد أن ترتيب الصفحة لم يناسبك في أول محاولة.
- اختر Group Plot Style والـSection View Style الملائمين لحجم الإطار ومساحة البيانات.
- اضبط Offset Range بصورة تمنع قص حواف الطريق، مع الأخذ في الحسبان مقياس الطباعة.
- جرّب توزيع مجموعة صغيرة من المقاطع قبل إنشاء جميع اللوحات.
- راجع حيز العنوان Station والـBand أسفل كل إطار؛ فالتداخل قد يحدث مع النصوص لا مع المقطع نفسه.
- إذا كان بعض المقاطع أعلى من نطاق الصفحة بسبب تضاريس شديدة، راجع Elevation Range وخيارات Group Plot Style.
- عند الحاجة إلى قوالب مختلفة للمناطق الجبلية والحضرية، استخدم مجموعات أو إعدادات إخراج مناسبة بدل إخفاء التفاصيل.
إصدار اللوحات باستخدام Create Section Sheets خطوة بخطوة
عندما يكون الهدف ملفات PDF ومخططات تنفيذية، لا تخلط بين أمر Create Section Sheets وأمر Create Sheets المستخدم لصفحات Plan/Profile. توفر Autodesk أمرًا متخصصًا للقطاعات العرضية ينشئ Layouts في الرسم الحالي، بالاعتماد على قالب DWT اختير خلال إنشاء Production Section Views.
- جهّز DWT مؤسسيًا يحتوي على Layout مناسب وViewport معرفة بنوع Section، مع Title Block ومقاييس plot صحيحة.
- أنشئ Multiple Section Views مع اختيار Production في Section Placement وحدد DWT/Layout المطلوبين.
- راجع المقاطع داخل Model Space أولًا؛ صحّح عرض البيانات والـBands والأنماط قبل صناعة الأوراق.
- من Output → Plan Production → Create Section Sheets افتح أداة إنشاء اللوحات.
- اختر Alignment ثم Sample Line Group وSection View Group الخاصة بإنتاج اللوحات، أو اختر المجموعة مباشرة.
- حدد قواعد أسماء Layouts وخيارات Sheet Set حسب آلية التسليم في المشروع، ثم اضغط Create Sheets.
- راجع الـLayouts الجديدة واحدًا واحدًا: العناوين، Station Range، Scale، مسافات الإطارات، الـLegends، ثم اطبع نسخة اختبار PDF.
- احفظ إصدار DWG/PDF مع Revision، وتأكد من عدم بقاء خطوط طباعة قديمة أو مقاطع غير محدثة.
ملحوظة: قالب الـDWT المختار ضمن Production يُحدد عند إنشاء مجموعة القطاعات، وليس من السهل استبداله مباشرة بعد ذلك. إذا احتجت إلى قالب مختلف، توضح Autodesk أن الحل إعادة إنشاء Multiple Section Views باستخدام القالب الصحيح.
الحفر والردم وجداول المواد داخل Section Views: ماذا تعرض المقالة وماذا تترك للدليل المتخصص؟

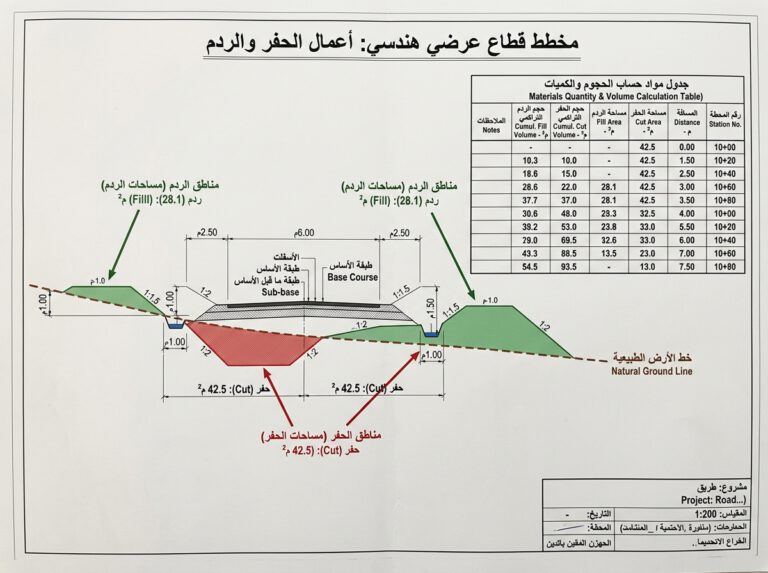

يمكن للقطاع أن يُظهر أشكال Cut/Fill ومساحات المواد وجداول Volume Tables، لكن هذا لا يعني أن إنشاء Section View يحسب الأحجام تلقائيًا. تحتاج أولًا إلى Compute Materials، وQuantity Takeoff Criteria، ومصادر Sections مناسبة، واختيار أسلوب حساب متوافق مع العقد.
لأعمال الحفر والردم قد تحتاج EG وDatum/Subgrade وفق تعريف بند القياس، بينما تتطلب طبقات الرصف Corridor Shapes وأكواد مواد حقيقية. بعد إنشاء Material List والتحقق من النتائج، تستطيع إضافة Volume Tables وتنسيقها داخل Section Views أو حولها وفق قالب المشروع. اقرأ التفاصيل في شرح حساب الحفر والردم وشرح حساب كميات الأسفلت بدل إعادة خطوات Compute Materials المطولة داخل مقالة الإخراج.
مثال رقمي سريع لفحص منطقة Cut/Fill داخل قطاع
افترض أن متوسط مساحة الحفر في محطة 0+300 يساوي 18 م²، وعند محطة 0+320 يساوي 22 م². وفق طريقة Average End Area المبسطة، يمكن تقدير حجم الحفر بينهما: ((18 + 22) ÷ 2) × 20 = 400 م³. هذه نتيجة توضيحية لطريقة حساب بين قطاعين، لا كمية مُعتمدة لمشروع، ولا تغني عن نقاط انقطاع الحفر/الردم أو معايير الحصر والمواد.
إذا تغيرت الهندسة داخل المسافة تغييرًا كبيرًا، فقد يؤدي الاعتماد على المقاطع الطرفية وحدها إلى تقدير غير مناسب؛ أضف Sample Lines عند نقاط التغير وفق متطلبات المشروع ونوع طريقة الحساب المستخدمة.
سيناريو تطبيقي: إخراج قطاعات لطريق مزدوج بطول 1,000 متر
لنفترض أن فريق الطرق يستلم نموذجًا لطريق من 0+000 إلى 1+000 مع حارتين في كل اتجاه وجزيرة وسطية، ويُطلب منه إعداد لوحات تحتوي قطاعات EG وDatum وTop مع طبقات الرصف. حالة الطريق والتباعدات والنتائج التالية افتراضية للتدريب، وليست معايير تصميم عامة.
المرحلة الأولى: إعداد مصادر البيانات
يتحقق الفريق من مصدر EG المعتمد ورقم المراجعة، ومن اتجاه Alignment، وحدود سطح Corridor Top/Datum، ومن أن Code Set Style تتعامل مع طبقات Asphalt وBase دون إخفاء Shapes. يُنفذ Rebuild لجميع المراجع التي تغيّرت. ثم يراجع ثلاث محطات أولية في Section Editor: منطقة مستقيمة ومنطقة توسعة ومحطة بالقرب من Culvert.

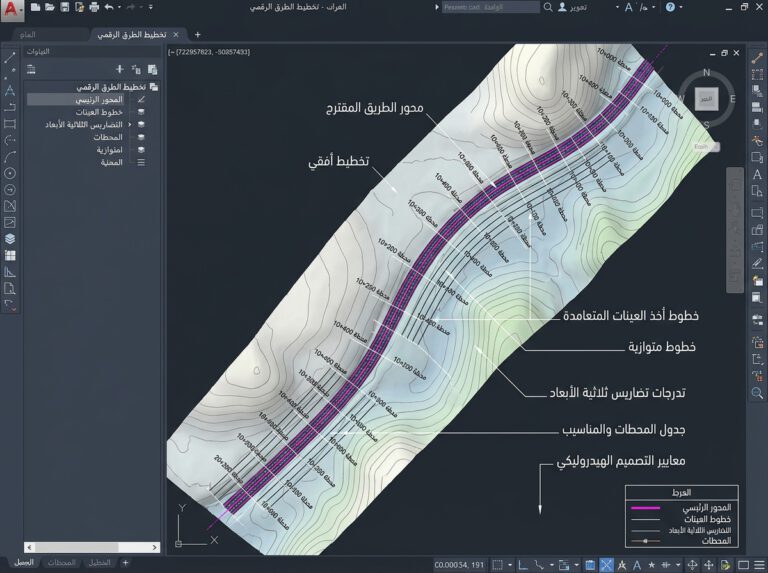

المرحلة الثانية: توزيع العينات واختيار نطاق القطاعات
ينشئ Sample Line Group تشمل عرض الطريق مع Daylight كاملًا، ويفترض نطاق 20 م بين العينات في المقاطع الاعتيادية و10 م قرب مناطق التحول، مع عينات إضافية عند 0+240 و0+780 لوجود معابر أو تغيرات محلية. هذه الأبعاد ليست توصية ثابتة لكل طريق؛ يعتمد التباعد الحقيقي على تغير التضاريس ونوع التقرير والمواصفات.
المرحلة الثالثة: ضبط إعداد Section Views للإنتاج
يختار Production وقالب لوحة تحتوي أربعة أو ستة قطاعات وفق مساحة النص وBands، ويضبط المقياس الأفقي والرأسي بحيث تكون قراءات طبقات الرصف والميول واضحة. يتأكد من أن كل قطاع يعرض العنوان Station، ويشمل حدود Offset، ويستخدم Band Set تقرأ EG وDatum/Top من مصادر صحيحة. ثم ينفذ Create Section Sheets.
المرحلة الرابعة: QA/QC قبل تسليم PDF
يُراجع قطاع عند 0+240 وآخر عند 0+780 إضافة إلى محطات أولى ووسطى وأخيرة من الطريق، ويُقارن Section في الرسم مع Section Editor، ثم تُفتح جميع Layouts لفحص الترقيم والقص والمقياس. لا تعتمد سياسة فحص 5% عشوائية وحدها؛ لأن أهم المقاطع قد تكون عند العبارات والميول الخاصة وتقاطع الخدمات لا في فواصل منتظمة.
| المحطة / الموقع | سبب اختيارها للفحص | ما الذي تبحث عنه؟ |
|---|---|---|
| 0+000 | بداية الكوريدور | اتجاه Alignment ومدخل أول Region واستمرار طبقات الرصف |
| 0+240 | منطقة معبر أو منشأة | حدود Excavation/Tie-in ومراجع Section Sources |
| 0+500 | مقطع نموذجي | المناسيب والميول والعرض وأكواد الرصف |
| 0+780 | منطقة Culvert أو تغير محلي | تغطية Swath Width والحدود وقطاع المنسوب |
| 1+000 | نهاية الكوريدور | نهاية Region وعدم وجود بيانات من خارج نطاق التصميم |
كيف تتعامل مع مقطع مائل Skewed Section أو تقاطع طريق غير منتظم؟
ليست كل Sample Lines عمودية تمامًا على المحور، خصوصًا عند تقاطع مع Utility أو Culvert أو جسر. قد يتطلب المشروع أخذ قطاع بزاوية محددة ليُظهر المنشأة وفق اتجاهها. في هذه الحالة فرق Offset From Centerline وDistance Along Sample Line مهم في Bands. راجع موضع قياس كل قيمة قبل عرض المسافات على لوحة تنفيذية، ولا تستعمل Section View العادي لتأكيد طول حقيقي على محور مقطع مائل من دون تحقق.
قد لا تكفي Section Views القياسية لشرح جميع تفاصيل منشأة معقدة مثل Underpass أو Junction متشابك. يمكن تكملة القطاع بتفاصيل مستقلة أو Callouts، على أن يتطابق مصدر المناسيب مع النموذج المعتمد.
أبرز المشكلات عند إنشاء قطاعات عرضية في Civil 3D وحلولها
| المشكلة | السبب الأكثر احتمالًا | الإجراء الموصى به |
|---|---|---|
| Section View فارغ | لم يتم أخذ Section Sources أو إعداد Style يخفيها | راجع Sample Line Group → Sections وSection Display Options |
| EG ينتهي قبل حافة الرسم | Surface Boundary لا تغطي المسار أو عرض العينة غير كافٍ | تحقق من Extents الأصلية ثم Sample Line Swath Width؛ لا تمد EG تخمينًا |
| طبقات الرصف غير ظاهرة | أخذت Corridor Top Surface دون Corridor Section | فعّل Corridor Section واختر Code Set Style يدعم Shapes |
| Band Elevation لا تطابق الخط | Surface 1/Surface 2 خطأ أو Section قديمة | صحح Band Source ومراجعة التحديثات |
| تداخل المقاطع في الصفحة | Group Plot Style أو Range أو Band Height غير مناسب | زد الفراغات أو غيّر تخطيط المجموعة مع فحص المقياس |
| Create Section Sheets غير متاح للمجموعة | اختيار Draft أو DWT لا يحتوي Section Viewport | أعد إنشاء مجموعة Production مع Template صحيح |
| Section لا تتحدث بعد تعديل Profile | Corridor لم يُعد بناؤه أو Section Update Mode غير مناسب | Rebuild للموديل وتحقق من وضع تحديث المصدر |
| اختفاء بعض قطاعات العبارات أو الفتحات | مصدر خاص غير مأخوذ أو حدود نموذج ناقصة | راجع مصادر Pipeline/Corridor/Surface والـSample Lines الحرجة |
| قيم Volume Table صفر | لم تُنشأ Material List صحيحة أو Sources غير مطابقة | راجع Compute Materials وكود المادة ثم جدول الحجوم |
| شكل ميل الطريق يبدو مبالغًا | Vertical Exaggeration غير موثق | راجع Horizontal/Vertical Scale؛ لا تغير Design Slope لإصلاح المظهر |
| عدد لوحات غير متوقع | Template Layout أو Plot Style أو Range غير مناسب | اختبر Production بمقاطع قليلة وراجع اسم المجموعة ومناطقها |
| Corridor Section متداخل عند منحنى | Bowties أو هندسة Corridor/Regions أو Targets | افحص Corridor Section Editor والنموذج نفسه قبل تعديل Section View |
قائمة مراجعة QA/QC للقطاعات واللوحات قبل الإصدار
| عنصر المراجعة | الاختبار العملي | حالة الاعتماد / الملاحظات |
|---|---|---|
| المراجع والإصدارات | EG وAlignment وProfile وCorridor آخر إصدار معتمد | سجل Revision |
| المحطات | Station Titles صحيحة وتزايدها وفق اتجاه المحور | قائمة نطاقات المحطات |
| نطاق العينة | كل Sample Line يغطي كامل الأعمال المقصودة | مراجعة يسار/يمين وDaylight |
| المصادر | EG وTop/Datum وCorridor Sections من المصدر الصحيح | Source Audit |
| طبقات الرصف | Shapes وHatching معروضة بالشكل المطلوب | Code Set Style Review |
| مناسيب Bands | Surface 1/Surface 2 والـOffsets متطابقة | فحص 3 Offsets على الأقل بمقطع مرجعي |
| مقاييس الرسم | Horizontal/Vertical Scale موثقان | Scale Audit |
| نطاق الإظهار | لا يوجد قص أعلى أو أسفل أو يمين أو يسار | Section View Check |
| تحديث النموذج | Corridor وSections أعيد تحديثها بعد آخر تعديل | Rebuild/Update Status |
| جداول المواد | Material List وحساباتها مراجعة إذا كانت مطلوبة | Quantity Report Review |
| Layout & Title Block | أسماء اللوحات ورقمها والمقياس والتاريخ صحيحة | Plot Review |
| PDF Final | كل الصفحات مكتملة دون تراكب نصوص أو خطوط ناقصة | إصدار PDF مراجع |
من المفيد وضع توقيع Reviewer وApprover ورقم Revision وتاريخ إصدار التقرير ضمن نظام إدارة المستندات لديك. لا تعتمد مجرد ظهور علامة صح أمام بند المراجعة؛ يفضّل تسجيل لقطة شاشة أو نتيجة رقمية لكل منطقة حرجة.
الفرق بين Cross Sections وProfile View ولماذا لا يغني أحدهما عن الآخر
| المقارنة | Cross Section / Section View | Longitudinal Profile / Profile View |
|---|---|---|
| اتجاه الدراسة | عبر الطريق عند Station معينة | على طول Alignment |
| المحور الأفقي المعروض | Offset أو Distance Across Section | Station / Chainage |
| المحور الرأسي | Elevation | Elevation |
| أهم الاستخدامات | عرض الحارات والميول العرضية والطبقات وCut/Fill Sections | ضبط Grades وPVI وVertical Curves والتصميم الرأسي |
| مصدر البيانات | Sample Line Group ومصادر Sections | Surface Profile أو Layout Profile |
| المخرجات | Cross-section Sheets / Sections | Profile Drawings / Plan & Profile Sheets |
في سلسلة Civil 3D يكمل الاثنان بعضهما: Profile يؤسس مناسيب المركز رأسيًا، بينما Section View يوضح كيف يتوزع التصميم والـEG والطبقات على عرض الطريق عند المحطات.
الأسئلة الشائعة عن القطاعات العرضية في Civil 3D
كيف أنشئ قطاعات عرضية متعددة في Civil 3D؟
بعد إعداد Alignment وSample Line Group ومصادر Sections، استخدم Home → Profile & Section Views → Section Views → Create Multiple Views، ثم اضبط طريقة Placement ونطاق Offsets والمناسيب وBands.
ما الفرق بين Create Section View وCreate Multiple Section Views؟
الأول مناسب لإنشاء مقطع منفرد عند عينة محددة، والثاني ينشئ مجموعة من المقاطع ويسهّل ترتيبها؛ وهو المسار المطلوب عادة قبل Create Section Sheets.
لماذا تظهر Section View فارغة؟
غالبًا لم تُفعّل مصادر Sections المطلوبة، أو أن نطاق العينة لا يقطع المصدر، أو أن Style يخفي الخطوط. ابدأ بمراجعة Sample Line Group والـSection Display Options.
كيف أعرض طبقات الأسفلت داخل المقاطع؟
فعّل Corridor Section نفسها ضمن Section Sources، وليس Top Surface فقط، ثم استخدم Code Set Style يظهر Links وShapes والتهشير المطلوب.
ما الفرق بين Draft وProduction؟
Draft لإنشاء قطاعات للمراجعة في Model Space؛ Production مخصص لمجموعات المقاطع التي ستتحول إلى Section Sheets باستخدام قالب يحتوي Section Viewport.
هل يمكن تحويل Draft Section Views إلى Section Sheets مباشرة؟
لا بالطريقة التلقائية المخصصة؛ يلزم إعادة إنشاء مجموعة Multiple Section Views بوضع Production وإعداد Template مناسب.
كيف أعالج قص خط EG على طرف القطاع؟
افحص أولًا حدود سطح EG الفعلية ثم امتداد Sample Line؛ تكبير الإطار وحده لا يضيف بيانات غير مأخوذة من المصدر.
كيف أغير Vertical Exaggeration في Section View؟
من Section View Style وفي تبويب Graph يمكن التحكم في Vertical Scale أو Vertical Exaggeration. تأكد من توثيق المقياسَين الأفقي والرأسي على اللوحة.
لماذا يظهر فرق منسوب غير صحيح داخل Data Band؟
قد يكون اختيار Surface 1 أو Surface 2 غير صحيح أو تم استخدام مصدر قديم. قارن المناسيب بنقطة أو Offset معروفة من Section Sources.
هل يحسب Create Section Views كميات Cut and Fill تلقائيًا؟
لا. عرض المقاطع لا يحل محل إعداد Material List وCompute Materials واختيار طريقة الحصر المعتمدة. يمكن بعد الحساب إدراج Volume Tables داخل اللوحات.
ما العدد المناسب من القطاعات داخل لوحة واحدة؟
لا توجد قيمة ثابتة؛ يعتمد العدد على قالب اللوحة ومقياس الرسم وBand Height ونطاق Offsets ومدى ازدحام التفاصيل. اختبر نسخة PDF قبل تعميم الإعداد.
هل تتحدث القطاعات تلقائيًا بعد تغيير Corridor؟
يعتمد ذلك على Update Mode وحالة Rebuild لمصادر البيانات. تحقق من تحديث Corridor والقطاعات المرتبطة قبل الاعتماد النهائي.
مصادر Autodesk الرسمية لتدقيق الخطوات
- Autodesk — Workflow: To Create Sections
- Autodesk — About Creating Section Views
- Autodesk — Create Section Sheets
- Autodesk — About Section View Bands
- Autodesk — Section View Group Properties (Sheets Tab)
- Autodesk — Data Bands Page
تعتمد مواقع القوائم ومسميات بعض Style Sets على إصدار Civil 3D والقوالب المثبتة. إذا كان لديك تصميم أو Report Contractual Requirements، فاستخدم طريقة القياس والمقاييس والقوالب المعتمدة للمشروع باعتبارها المرجع النهائي.
مقالات Civil 3D المكملة لهذا الشرح
هذه المقالة مخصصة لإعداد Section Views واللوحات. لا تحتاج لإعادة شرح كل المراحل السابقة؛ استخدم الأدلة التالية عندما تكون مهمتك بناء المصدر أو حساب كمية بعينها.
- كيفية إنشاء Sample Lines وتحديد مصادر المقاطع والمحطات
- إنشاء Profile والتصميم الرأسي والمنحنيات
- إنشاء Corridor وربط Targets وRegions
- كيفية استخراج Top وDatum Surface من Corridor
- طريقة حساب كميات الحفر والردم في Civil 3D
- حساب كميات الأسفلت وتحويل المتر المكعب إلى طن
- دليل Civil 3D الشامل من المساحة إلى التصميم والكميات
الخلاصة: كيف تنتقل من Section View إلى لوحة قابلة للاعتماد؟
إنشاء القطاعات العرضية في Civil 3D يبدأ من Sample Lines ومصادرها، لكنه لا ينتهي عند ظهور الرسوم. Section View صحيحة = Source صحيح + نطاق عرض كافٍ + Style واضحة + Band تقرأ المناسيب الصحيحة + Scale موثق. وإذا كان الهدف إصدارات تنفيذية متعددة، فإن اختيار Production وقالب Section Sheets المناسب منذ البداية يوفر جهدًا كبيرًا لاحقًا.
راجع المحطات الحرجة ونقاط التغير، واختبر ملف PDF النهائي، ووثّق إصدار EG وCorridor والـProfile وملفات التسليم. بهذه الطريقة تصبح القطاعات أداة هندسية يمكن مراجعتها وإعادة إنتاجها، لا مجرد رسومات جميلة قد تخفي خطأ في المدخلات.
