أنواع الجدران الاستنادية وأنظمتها واستخداماتها

الجدران الاستنادية هي من العناصر الإنشائية الأساسية في مشاريع البنية التحتية والمباني، إذ تعمل على مقاومة ضغط التربة والمياه الجوفية والحفاظ على استقرار المنحدرات أو الردميات. ويُعد تصميمها بدقة من الأمور الحاسمة لتفادي الانهيارات الأرضية أو الهبوطات غير المتوقعة. في هذه المقالة سنستعرض جميع أنواع الجدران الاستنادية (Retaining Walls)، مع شرح وظيفتها، أمثلة على استخدامها، وطريقة تصميمها إنشائيًا وفق المبادئ الهندسية المعتمدة.

اقرأ أيضا: كيفية إدارة الموقع الإنشائي بأحدث الطرق والأدوات

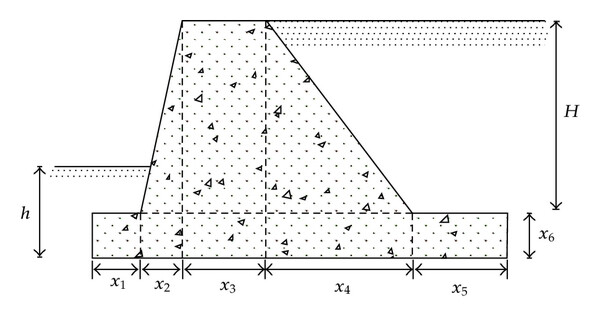

أولًا: الجدار الاستنادي بالجاذبية (Gravity Retaining Wall)

هذا النوع هو الأبسط والأقدم، يعتمد على وزن الجدار نفسه لمقاومة ضغط التربة دون الحاجة إلى عناصر إضافية.

الفكرة الإنشائية

يكون مصنوعًا من الخرسانة العادية أو الحجر أو الكتل الخرسانية، حيث يكون وزنه الذاتي كافيًا لمنع الانزلاق أو الانقلاب.

الاستخدامات

• دعم المنحدرات البسيطة على جوانب الطرق.
• حماية الردميات الصغيرة.
• في الحدائق والحدود الجمالية للمباني.

طريقة التصميم

1. حساب ضغط التربة الفعال باستخدام نظرية رانكين أو كولوم.
2. التحقق من الثبات ضد الانزلاق (Sliding) والانقلاب (Overturning).
3. التأكد من أن ضغط التربة أسفل القاعدة لا يتجاوز قدرة التحمل المسموح بها.
4. يُفضل أن تكون قاعدة الجدار عريضة لتوزيع الأحمال بشكل متزن.

مصدر مفيد: EngineeringToolBox – Retaining Walls

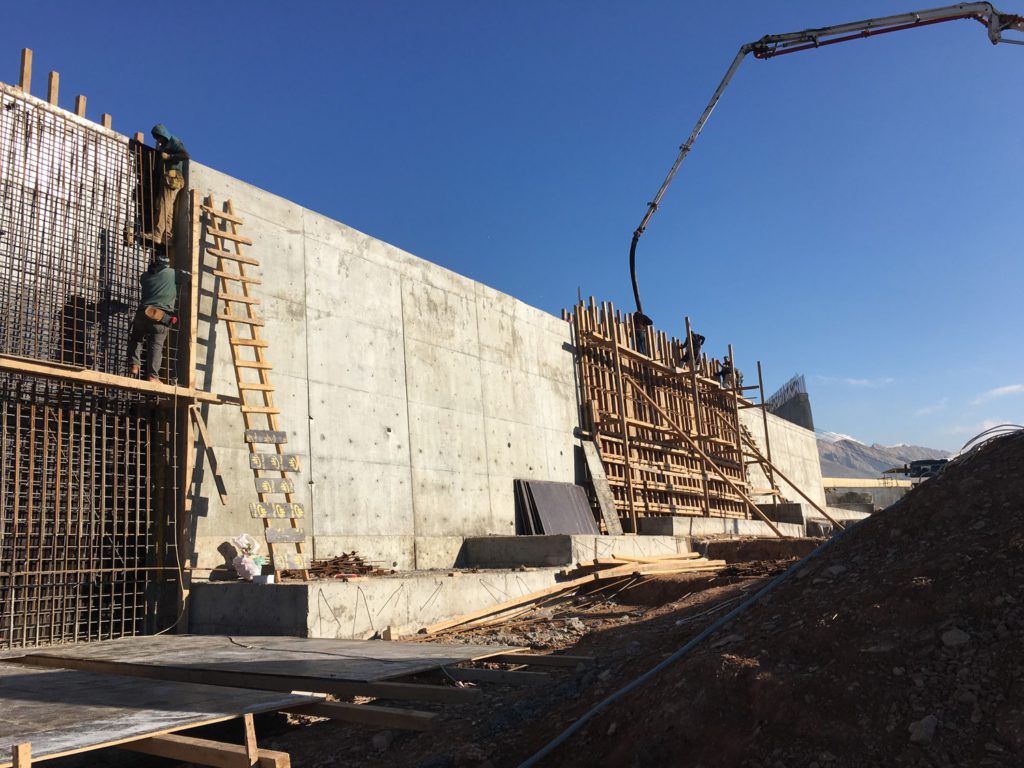

ثانيًا: الجدار الاستنادي المسلح (Reinforced Concrete Cantilever Wall)

أكثر الأنواع شيوعًا في المشاريع الحديثة. يعتمد على ذراع رأسي ولوح قاعدي يشكلان مقطعًا على شكل L أو T مقلوبة.

الفكرة الإنشائية

يعمل الجدار كعارضة مثبتة في القاعدة، تُقاوم عزم الانقلاب الناتج عن ضغط التربة من خلال الخرسانة المسلحة.

الاستخدامات

• دعم الطرق والجسور.
• الجدران المحيطة بالأقبية والخزانات.
• مناطق الردم العميقة (حتى 6 أمتار عادة).

خطوات التصميم

1. حساب ضغط التربة الفعال Pa=0.5KaγH2P_a = 0.5 K_a \gamma H^2Pa​=0.5Ka​γH2.
2. تحديد العزوم القصوى على الجدار والقاعدة.
3. تسليح الجدار رأسياً وأفقياً وفق الكود (ACI أو BS أو SBC).
4. التأكد من استقرار الجدار بالكامل ضد الانقلاب والانزلاق.
5. توفير صرف خلف الجدار (Weep Holes + Filter) لتخفيف ضغط الماء.

مرجع: Concrete Centre UK – Retaining Wall Types

اقرأ أيضا: أفضل 10 برامج أساسية لمهندسي الكميات في عام 2025

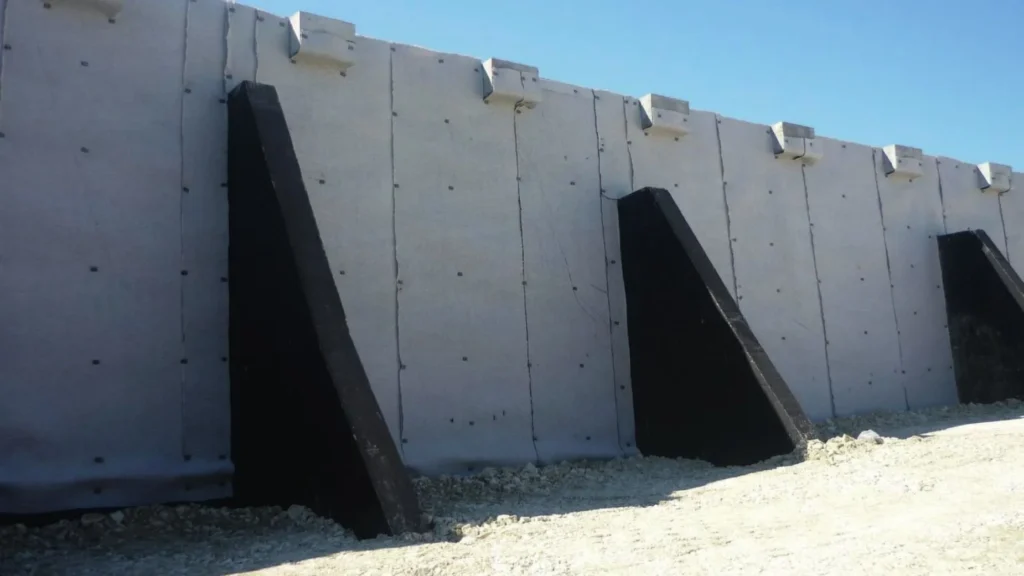

ثالثًا: الجدار الاستنادي المدعّم (Counterfort Retaining Wall)

نوع متطور من الجدار المسلح، يحتوي على جدران مثلثية خلفية تُسمى Counterforts تربط الجدار بالقاعدة لزيادة مقاومته للعزوم.

الاستخدامات

• ارتفاعات كبيرة (أكثر من 6 أمتار).
• المشاريع الصناعية والسدود الصغيرة.
• الطرق السريعة ذات المنحدرات الحادة.

التصميم الإنشائي

يُصمم مثل الجدار المسلح، ولكن تُضاف حسابات العزوم في الجدار والأكتاف بحيث تعمل كوحدة واحدة.
تقل سماكة الجدار الأمامي لأن الأكتاف تتحمل جزءًا كبيرًا من الأحمال.

رابعًا: الجدار الاستنادي المقوّى بالتربة (Reinforced Earth Wall)

يعتمد على فكرة تسليح التربة بشرائط أو شبكات فولاذية أو بلاستيكية (Geogrid) داخل الردميات.

الفكرة الإنشائية

يتم وضع شرائط التسليح الأفقية داخل طبقات الردم لتعمل مع التربة ككتلة واحدة مقاومة للانزلاق.
ويُغطّى الواجهة عادة ببلوكات خرسانية مسبقة الصب.

الاستخدامات

• الطرق السريعة والجسور.
• أعمال المطارات والموانئ.
• مشاريع السدود الترابية.

التصميم

يُصمم وفق نظرية التوازن الحدّي (Limit Equilibrium):

• تحقق من الانزلاق الداخلي والخارجي.
• تحقق من سحب الشرائط (Pullout Resistance).
• تحديد طول التسليح المناسب لكل طبقة.

مصدر هندسي: Geosynthetica – Reinforced Soil Walls

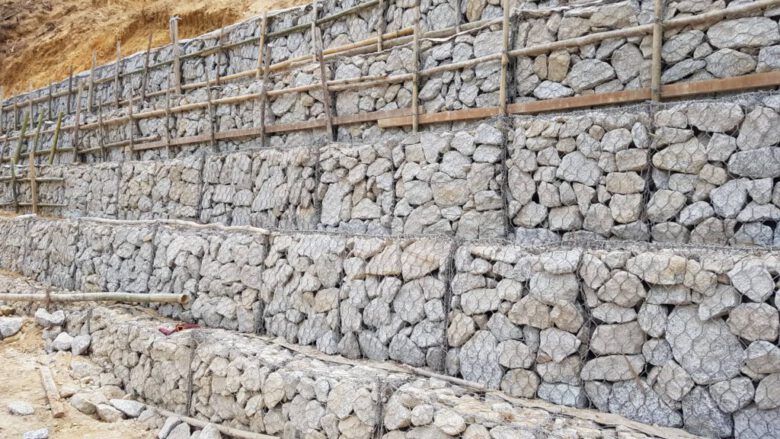

خامسًا: الجدار الحجري الشبكي (Gabion Wall)

يتكوّن من صناديق شبكية معدنية مملوءة بالحجارة (Gabions) وتُستخدم بشكل واسع في حماية المنحدرات ومجاري السيول.

الاستخدامات

• حماية جوانب الأودية والأنهار.
• تثبيت التربة في مشاريع الطرق الجبلية.
• كحل بيئي منخفض التكلفة في المناطق الريفية.

المميزات

• يسمح بتصريف المياه بسهولة.
• مقاوم للتآكل والحركة الأرضية.
• لا يحتاج إلى خرسانة أو تسليح.

مرجع هندسي: CivilToday – Gabion Walls

سادسًا: الجدار الساند بالركائز (Sheet Pile Wall)

يُستخدم عند الحاجة إلى دعم التربة في المناطق الرطبة أو الحفر العميق مثل الأرصفة والموانئ.

الفكرة الإنشائية

تُدق ألواح فولاذية أو بلاستيكية رأسياً في التربة لتشكل جدارًا مستمرًا.
يتم ربطها أحيانًا بدعامات أفقية (Tie Rods) لتقليل العزوم.

الاستخدامات

• أعمال الموانئ والبحيرات.
• حفر الخزانات والأقبية.
• الحماية من الانهيارات أثناء الحفر.

التصميم

يُعتمد على تحليل العزم والتربة النشطة والسكونية باستخدام برامج مثل PLAXIS أو WALLAP.
يجب ضمان مقاومة القص والمرونة للركائز حسب عمق التثبيت.

مصدر تقني: PLAXIS Retaining Wall Design

اقرأ أيضا: كيفية حساب الكميات في الهندسة المدنية

سابعًا: الجدار الساند بالخوازيق (Pile Retaining Wall)

يتكون من صف أو أكثر من الخوازيق الخرسانية متجاورة أو متداخلة (Secant / Contiguous Piles).

الاستخدامات

• الحفر العميق في المناطق الحضرية.
• حول الأنفاق أو محطات المترو.
• دعم الردميات الثقيلة بجانب المنشآت القائمة.

التصميم

• تحليل الإجهادات الجانبية باستخدام نظريات التربة المرنة.
• التحقق من العزوم في الخوازيق.
• توفير دعامات أفقية (Struts) عند الحاجة.

مصدر: Deep Excavation – Pile Walls

المعايير والمواصفات الفنية العامة

1. الكودات المستخدمة:
   • ACI 318 للخرسانة المسلحة.
   • BS 8002 لتصميم الجدران الاستنادية.
   • SBC 304 (الكود السعودي للبناء).
2. المتطلبات الفنية الأساسية:
   • معامل أمان ضد الانقلاب ≥ 2.0
   • معامل أمان ضد الانزلاق ≥ 1.5
   • ضغط التربة المسموح ≤ 200–300 kPa حسب نوع التربة.
   • توفير نظام تصريف خلفي دائم.
   • حماية حديد التسليح ضد الصدأ في المناطق البحرية.

اقرأ أيضا: ما هي المواد المستخدمة في الردم

الخاتمة

تُعد الجدران الاستنادية من أكثر العناصر تأثيرًا في سلامة المنشآت الترابية والطرق. ويعتمد اختيار نوع الجدار على طبيعة التربة، عمق الردم، والمساحة المتاحة.
فالجدار الحجري يناسب الأعمال البسيطة، بينما الجدران المسلحة والمقوّاة بالتربة تناسب المشاريع الكبرى.
إن إهمال أي تفصيل في التصميم أو الصرف قد يؤدي إلى فشل كارثي. لذلك يجب أن تُصمَّم وتُنفَّذ تحت إشراف مهندسين مختصين في الجيـوتكنيك والإنشاءات.

الأسئلة الشائعة (FAQ)

ما هو الجدار الاستنادي؟

الجدار الاستنادي (Retaining Wall) هو عنصر إنشائي يُستخدم لمقاومة ضغط التربة أو الصخور والحفاظ على استقرار المنحدرات. يُعد من أهم العناصر في هندسة التربة والأساسات ويُستخدم في الطرق، الجسور، المباني، والمناطق الجبلية.

ما أنواع الجدران الاستنادية الأكثر استخدامًا؟

تشمل الأنواع الشائعة: جدار الجاذبية (Gravity Wall)، جدار الكابولي (Cantilever Wall)، جدار الركيزة (Counterfort Wall)، الجدار الصندوقي، والجدران المدعومة بالركائز أو الدعائم. يختار المهندسون النوع حسب طبيعة التربة والارتفاع المطلوب.

ما الفرق بين جدار الجاذبية وجدار الكابولي؟

جدار الجاذبية يعتمد على وزنه الذاتي لمقاومة ضغط التربة ويُستخدم في الارتفاعات الصغيرة والمتوسطة، بينما جدار الكابولي (Cantilever Retaining Wall) يعتمد على تصميم مسلح بالخرسانة يوازن الضغط من خلال قاعدة عريضة وذراع مقاوم (stem) مثبت جيدًا في الأساس.

كيف يتم حساب ضغط التربة على الجدار الاستنادي؟

يُحسب ضغط التربة النشط والضغط السلبي باستخدام نظريات هندسية مثل Rankine أو Coulomb. يأخذ المهندس في الاعتبار نوع التربة، زاوية الاحتكاك الداخلي، الكثافة، وارتفاع الجدار. هذه الحسابات أساسية لتصميم آمن وفعال.

ما أهم عوامل الأمان في تصميم الجدران الاستنادية؟

تتضمن عوامل الأمان: مقاومة الانزلاق (Sliding)، الانقلاب (Overturning)، التحمل الأرضي (Bearing Capacity)، ومتانة المواد. يُراعى أيضًا تصريف مياه الردم لتقليل ضغط الماء الهيدروستاتيكي الذي قد يؤدي إلى فشل الجدار.

هل يمكن بناء جدار استنادي بدون تسليح؟

نعم في بعض الحالات، مثل جدار الجاذبية الحجري أو الخرساني البسيط للارتفاعات الصغيرة (أقل من 2 متر). لكن في المشاريع الكبيرة أو المناطق ذات التربة الضعيفة، يُفضل استخدام الجدران المسلحة لضمان الثبات طويل الأمد.

ما أهمية نظام تصريف المياه خلف الجدار؟

تصريف المياه خلف الجدار الاستنادي ضروري لتقليل ضغط الماء على الجدار. يتم ذلك باستخدام أنابيب تصريف (Weep Holes) أو طبقات حصوية نفاذة. إهمال التصريف من أكثر أسباب فشل الجدران الاستنادية شيوعًا.

ما نوع التربة الأنسب خلف الجدار الاستنادي؟

تُفضل التربة الخشنة ذات النفاذية العالية مثل الرمل والزلط في منطقة الردم خلف الجدار، لأنها تقلل من تراكم المياه وتسمح بتصريفها بسهولة، مما يخفض الضغط الجانبي على الجدار.

هل يمكن استخدام برامج هندسية لتصميم الجدران الاستنادية؟

نعم، تُستخدم برامج متخصصة مثل GEO5 Retaining Wall وPROKON وCivilBay لتصميم الجدران الاستنادية بدقة، مع تحليل شامل لثبات التربة، وعوامل الأمان، وتصريف المياه.

ما أكثر الأخطاء شيوعًا في تنفيذ الجدران الاستنادية؟

من الأخطاء الشائعة: إهمال نظام التصريف، ضعف التسليح في منطقة القاعدة، استخدام ردم غير مناسب، وعدم مراعاة ضغط المياه الجوفية. هذه الأخطاء قد تؤدي إلى انهيار الجدار أو هبوطه بمرور الوقت.
